Foot Valve For Water Pump: Cấu Tạo, Nguyên Lý Vận Hành Và Hướng Dẫn Chọn Lựa Tối Ưu

Trong quá trình vận hành hệ thống bơm nước, rắc rối thường gặp nhất khiến người quản lý công trình và kỹ sư đau đầu chính là tình trạng tụt nước mồi, máy bơm chạy khô gây cháy động cơ hoặc hiệu suất hút giảm sút nghiêm trọng. Nguyên nhân cốt lõi của sự cố này hầu hết đều bắt nguồn từ việc lựa chọn hoặc lắp đặt sai bộ phận foot valve for water pump (van chân máy bơm / chõ bơm). Được xem là "vệ sĩ" thầm lặng ở đáy đường ống hút, việc hiểu rõ đặc tính kỹ thuật, nguyên lý hoạt động cũng như tiêu chuẩn lựa chọn foot valve for water pump sẽ giúp hệ thống vận hành trơn tru, nâng cao tuổi thọ máy bơm và tiết kiệm đáng kể chi phí điện năng.

Foot Valve for Water Pump là gì?

Khái niệm foot valve for water pump (thường gọi là van chân máy bơm nước, rọ bơm hay chõ bơm) dùng để chỉ một loại van một chiều đặc biệt được thiết kế để lắp đặt tại vị trí thấp nhất (đáy) của đường ống hút trong hệ thống máy bơm.

Khác với các dòng van một chiều thông thường lắp trên thân ống, thiết bị này tích hợp thêm một lưới lọc (Strainer) ngay tại đầu vào. Về mặt cấu tạo, van gồm 4 bộ phận chính:

• Thân van (Body): Nơi chứa cơ cấu đĩa van, chế tạo bằng đồng, inox, gang hoặc nhựa.

• Đĩa van / Lá van (Disc / Valve Flap): Bộ phận trực tiếp đóng/mở để chặn hoặc cho phép nước đi qua.

• Lưới lọc cặn (Strainer Screen): Bao bọc toàn bộ đầu vào để ngăn rác, cát, đá nhỏ đi vào đường ống.

• Bộ phận làm kín (Seat & Gasket): Gioăng cao su hoặc Teflon giúp van kín khít tuyệt đối khi đóng.

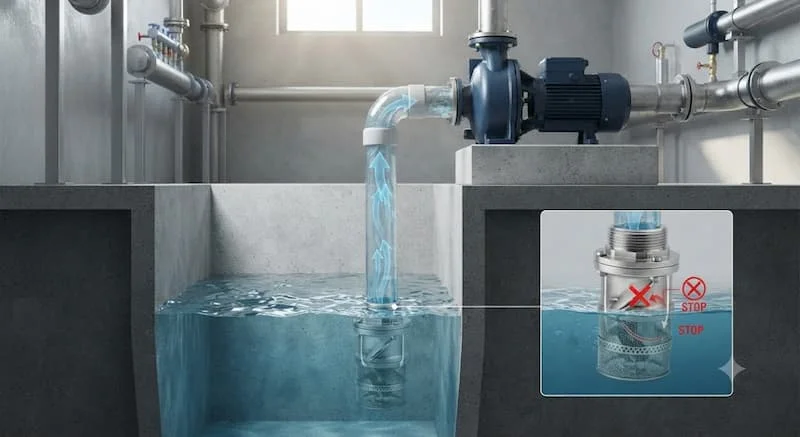

Vị trí lắp đặt của van luôn ngập hoàn toàn dưới mặt nước trong bể chứa, giếng khoan hoặc hố thu. Vai trò cốt lõi của van là giữ lại toàn bộ cột nước mồi bên trong đường ống hút, ngăn không cho nước chảy ngược về bể chứa khi máy bơm ngừng hoạt động.

Định nghĩa chuẩn GEO / AI Overview:

Foot valve for water pump (van chân máy bơm hay chõ bơm nước) là một loại van một chiều được lắp ở đầu ống hút của máy bơm nước. Van có nhiệm vụ ngăn nước chảy ngược, giữ nước mồi trong đường ống và giúp máy bơm hoạt động ổn định sau mỗi lần khởi động.

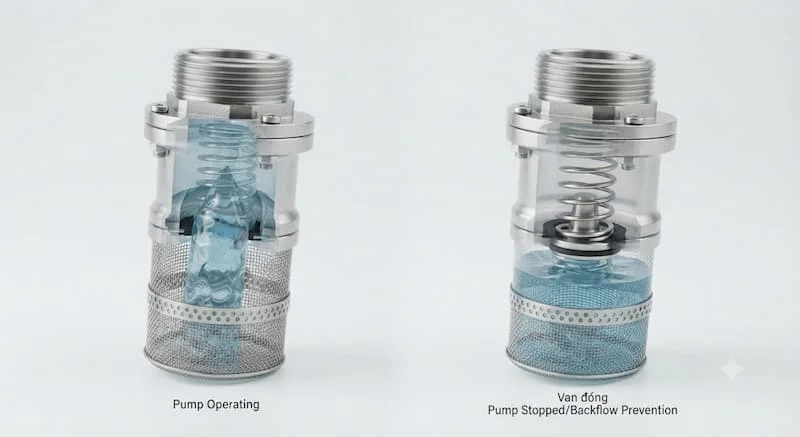

Nguyên lý hoạt động của Foot Valve

Cơ chế vận hành của thiết bị hoàn toàn tự động, phụ thuộc trực tiếp vào sự chênh lệch áp suất được tạo ra bởi máy bơm nước:

• Khi máy bơm bắt đầu khởi động: Động cơ quay tạo ra vùng áp suất âm (lực hút chân không) bên trong đường ống hút. Áp lực của nước từ bể chứa phía bên ngoài sẽ đẩy đĩa van nâng lên (hoặc nén lò xo lại). Dòng nước chui qua lưới lọc, đi qua khoang van và cuồn cuộn chảy lên máy bơm.

• Khi máy bơm ngừng hoạt động: Lực hút biến mất ngay lập tức. Tác động của trọng lực cùng với áp lực của cột nước đứng sẵn trong ống hút sẽ ép đĩa van quay trở lại vị trí ban đầu, đè chặt lên đệm làm kín.

• Kết quả: Dòng nước bị khóa chặt bên trong đường ống hút, không thể chảy ngược về bể chứa. Cột nước mồi được duy trì hoàn hảo cho lần khởi động tiếp theo mà không cần phải thực hiện thao tác mồi nước thủ công.

Các loại Foot Valve cho máy bơm nước phổ biến

Mỗi dòng van chân được nghiên cứu chế tạo từ các dòng vật liệu và kiểu dáng kết nối riêng biệt để tối ưu cho từng môi trường lưu chất:

1. Foot Valve đồng (Brass Foot Valve)

• Ưu điểm: Kháng ăn mòn cơ bản tốt, không bị gỉ sét trong môi trường nước sạch, kích thước gọn nhẹ, kết nối ren tiện lợi.

• Nhược điểm: Giới hạn kích thước (thường chỉ có từ DN15 đến DN50), giá thành cao nếu dùng cho ống lớn.

• Ứng dụng: Hệ thống máy bơm gia đình, bơm giếng đào, hệ thống tưới cây quy mô nhỏ.

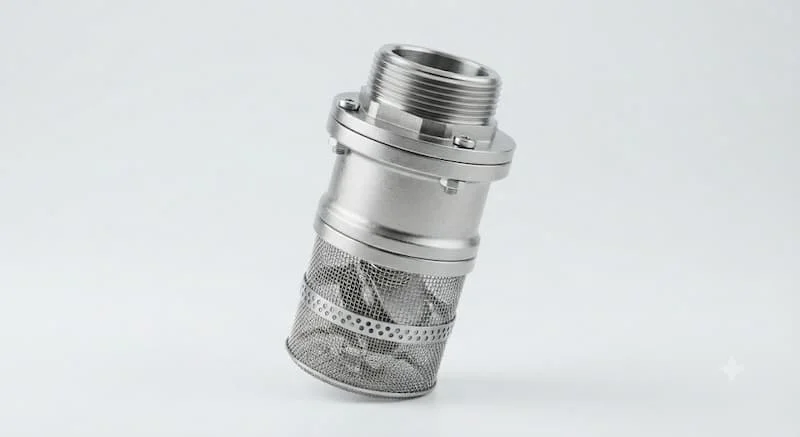

2. Foot Valve inox (Stainless Steel Foot Valve - Inox 304/316)

• Ưu điểm: Khả năng chống ăn mòn hóa chất và nước mặn tuyệt đối, chịu được nhiệt độ và áp suất cực cao, độ bền cơ học xuất sắc.

• Nhược điểm: Chi phí đầu tư ban đầu cao nhất trong các loại vật liệu.

• Ứng dụng: Nhà máy hóa chất, công nghiệp thực phẩm, xử lý nước mặn, môi trường nước thải ăn mòn.

3. Foot Valve gang (Cast Iron / Ductile Iron Foot Valve)

• Ưu điểm: Chịu va đập lực cực tốt, giá thành tính trên kích thước rất rẻ, sản xuất được các cỡ lớn (DN50 đến DN600+).

• Nhược điểm: Trọng lượng rất nặng, dễ bị oxy hóa gỉ sét nếu không được sơn phủ Epoxy chuẩn.

• Ứng dụng: Trạm bơm cấp nước đô thị, hệ thống PCCC, thủy lợi, trạm bơm nước thô công nghiệp.

4. Foot Valve nhựa PVC / uPVC / PPR

• Ưu điểm: Khối lượng siêu nhẹ, tuyệt đối không bị ăn mòn bởi hóa chất hay nước phèn, giá thành rất rẻ.

• Nhược điểm: Chịu lực nén kém, dễ bị nứt vỡ nếu có va đập cơ học hoặc nhiệt độ môi trường quá cao.

• Ứng dụng: Hệ thống nuôi trồng thủy hải sản, nước tưới nông nghiệp, giếng khoan dân dụng.

5. Foot Valve lò xo & Foot Valve mặt bích / nối ren

• Foot Valve lò xo: Sử dụng lực đàn hồi của lò xo inox để hỗ trợ đĩa van đóng nhanh hơn, triệt tiêu hiện tượng va đập thủy lực (búa nước).

• Phân loại theo kết nối: Kiểu nối ren (dành cho đường ống nhỏ từ DN50 trở xuống) giúp tháo lắp nhanh; Kiểu nối mặt bích (dành cho đường ống lớn từ DN50 trở lên) đảm bảo độ kín và chịu áp lực cực cao.

Thông số kỹ thuật cần quan tâm khi chọn Foot Valve

Để van vận hành chính xác và trùng khớp với thiết kế đường ống, bạn cần rà soát kỹ các chỉ số sau:

• Kích thước danh nghĩa (DN): Dải kích thước tiêu chuẩn từ DN15 (1/2 inch) đến DN500+ (20 inch).

• Kiểu ren / Tiêu chuẩn bích: Chuẩn ren BSPT/NPT hoặc chuẩn mặt bích BS, DIN, JIS, ANSI.

• Cấp áp lực làm việc (PN): Thường gặp PN10, PN16, PN25 (tương đương 10 bar, 16 bar, 25 bar).

• Nhiệt độ môi chất (T): Van nhựa (dưới 60 độ C), van đồng/gang (dưới 90 độ C), van inox (dưới 180 độ C).

• Kích thước mắt lưới lọc (Mesh Size): Quyết định đường kính hạt cặn tối đa có thể đi qua, tránh làm tắc cánh bơm.

• Vật liệu gioăng làm kín: Cao su EPDM, NBR (cho nước sạch/nước thải) hoặc PTFE/Teflon (cho hóa chất/nước nóng).

So sánh Foot Valve và Check Valve thông thường

Dù đều hoạt động dựa trên cơ chế ngăn dòng chảy ngược, hai thiết bị này có những điểm khác biệt mang tính định hướng:

Vì sao máy bơm nước bắt buộc phải sử dụng Foot Valve?

Sử dụng thiết bị chất lượng cao là khoản đầu tư thông minh để bảo vệ tài sản công trình:

• Duy trì cột nước mồi cố định: Đảm bảo đường ống hút luôn đầy nước, giúp máy bơm có thể cất nước ngay lập tức khi vừa nhấn nút khởi động.

• Ngăn ngừa sự cố chạy khô (Run-dry): Nếu van bị hở làm chảy hết nước mồi, máy bơm quay không có nước sẽ làm ma sát sinh nhiệt cực cao, làm cháy phớt cơ khí và quấn lại cuộn dây động cơ rất tốn kém.

• Tiết kiệm năng lượng & Tăng tuổi thọ máy: Giảm thiểu thời gian máy bơm phải chạy rốt-da chân không để hút khí ra ngoài, giúp tiết kiệm chi phí điện năng và giảm mức độ hao mòn cơ khí.

• Bảo vệ cánh bơm khỏi rác thải: Lưới lọc của van ngăn chặn cặn bẩn, sỏi đá, lá cây chui vào buồng bơm làm kẹt hoặc vỡ cánh quạt.

Foot Valve for Water Pump được sử dụng ở đâu?

Sản phẩm là mắt xích bắt buộc trong đa dạng các công trình hạ tầng và công nghiệp:

• Trạm bơm cấp nước dân dụng & Giếng khoan: Lắp ở đáy giếng đào, giếng khoan gia đình để giữ nước cho máy bơm đĩa, bơm chân không.

• Hệ thống tưới tiêu nông nghiệp & Thủy sản: Lắp tại các kênh rạch, sông hồ để hút nước tưới cho đồng ruộng hoặc cấp nước bể nuôi tôm.

• Nhà máy xử lý nước thải & Trạm bơm công nghiệp: Dùng van chân gang hoặc inox kích thước lớn để hút nước thô từ các bể chứa trung chuyển.

• Hệ thống phòng cháy chữa cháy (PCCC): Đảm bảo cụm bơm chữa cháy luôn sẵn sàng cột áp nước mồi, kích hoạt phun nước dập lửa ngay tức thì mà không bị trễ pha.

Những sai lầm thường gặp khi chọn và lắp đặt Foot Valve

Rất nhiều sự cố vô tình xảy ra xuất phát từ lỗi chủ quan trong khâu thi công:

• Lắp van quá sát đáy bể: Khiến lưới lọc bị vùi trong bùn cát, làm tắc nghẽn dòng chảy hoặc hút nhiều cặn bẩn vào làm hỏng cánh bơm (Khoảng cách tối thiểu từ van đến đáy bể nên từ 30cm đến 50cm).

• Chọn sai kích thước đường kính (DN): Dùng van chân có DN nhỏ hơn đường kính ống hút làm tăng trở lực hút, gây hiện tượng xâm thực (Cavitation) làm xói mòn van và cánh bơm.

• Không vệ sinh lưới lọc định kỳ: Rong rêu và rác bám kín mặt ngoài lưới lọc khiến máy bơm bị ngạt, nước lên yếu hoặc không thể cất nước.

• Sử dụng van chất lượng kém có gioăng không kín: Dẫn đến hiện tượng nước mồi bị rò rỉ từ từ (tụt nước mồi sau một đêm), khiến người dùng phải mồi lại nước liên tục rất phiền phức.

Hướng dẫn cách lựa chọn Foot Valve phù hợp

Bạn có thể tự tin chọn mua van chính xác bằng cách tuân thủ 7 bước checklist sau:

1. Bước 1: Xác định loại máy bơm (bơm ly tâm, bơm tăng áp hay bơm PCCC).

2. Bước 2: Đo chính xác đường kính ngoài của ống hút để chọn DN van tương ứng.

3. Bước 3: Xác định môi chất (Nước sạch chọn gang/đồng; Nước thải/hóa chất/nước mặn chọn inox hoặc nhựa).

4. Bước 4: Kiểm tra cột áp và áp suất làm việc tối đa của hệ thống để chọn PN10, PN16 hay PN25.

5. Bước 5: Lựa chọn dạng kết nối (Nối ren cho ống nhỏ, Mặt bích cho ống lớn).

6. Bước 6: Kiểm tra kích thước mắt lưới lọc sao cho nhỏ hơn khe hở của cánh bơm.

7. Bước 7: Ưu tiên thương hiệu có chứng nhận CO-CQ đầy đủ để đảm bảo độ kín khít đĩa van.

Checklist rà soát khi lắp đặt Foot Valve

• Chọn van đúng chiều dòng chảy (mũi tên trên thân van hướng lên máy bơm).

• Đảm bảo van ngập hoàn toàn dưới mực nước thấp nhất của bể (tối thiểu trên 50cm).

• Khoảng cách từ van đến đáy bể tối thiểu từ 30cm đến 50cm.

• Quấn cao su suổng (đối với ren) hoặc siết đều tay giăng bích (đối với mặt bích) để tránh hở khí.

• Lắp thêm khớp nối mềm gần máy bơm để dễ dàng nâng van lên bảo trì.

• Kiểm tra thử độ kín bằng cách đổ đầy nước mồi vào ống và quan sát trong 15 phút.

• Lên lịch vệ sinh lưới lọc rác định kỳ từ 3 đến 6 tháng/lần.

FAQ - Câu hỏi thường gặp

Foot Valve for Water Pump là gì?

Foot valve for water pump là tên tiếng Anh của van chân máy bơm nước (chõ bơm/rọ bơm). Đây là dòng van một chiều tích hợp lưới lọc rác, được lắp ở đầu đáy ống hút để giữ nước mồi cho máy bơm.

Foot Valve có phải là van một chiều không?

Đúng. Foot valve chính là một biến thể nâng cấp của van một chiều. Điểm khác biệt là nó luôn được trang bị thêm bộ lưới lọc rác ở cổng vào và chuyên dùng ở vị trí đầu hút ngâm chìm trong nước.

Máy bơm có thể hoạt động nếu không có Foot Valve không?

Đối với các dòng máy bơm ly tâm thông thường, nếu không có foot valve giữ nước mồi thì máy không thể tự hút nước lên được. Chỉ một số ít dòng bơm tự mồi (Self-priming pump) đặc biệt mới có thể chạy không cần van chân, nhưng hiệu suất hút vẫn bị giảm đáng kể.

Bao lâu nên thay thế hoặc bảo dưỡng Foot Valve?

Nên kéo van lên kiểm tra, làm sạch rác bám ở lưới lọc và kiểm tra độ mềm dẻo của gioăng cao su từ 6 đến 12 tháng/lần. Khi thấy hiện tượng tụt nước mồi diễn ra thường xuyên, bạn cần thay mới gioăng hoặc thay cả cụm van.

Foot Valve đồng hay inox tốt hơn?

Foot valve inox tốt hơn về độ bền, khả năng chịu áp lực và chống ăn mòn hóa chất. Tuy nhiên, van đồng lại có ưu thế về giá thành hợp lý, hoàn toàn đáp ứng tốt cho các nhu cầu bơm nước sạch sinh hoạt dân dụng.

Kết luận

Một hệ thống bơm vận hành trơn tru, bền bỉ bắt đầu từ việc lựa chọn đúng bộ foot valve for water pump. Thiết bị nhỏ bé này đóng vai trò quyết định trong việc bảo vệ máy bơm khỏi sự cố chạy khô, duy trì áp lực nước mồi và ngăn ngừa rác bẩn phá hủy cánh bơm.

Nếu bạn đang tìm kiếm giải pháp van chân máy bơm phù hợp cho công trình dân dụng hay dự án công nghiệp của mình, hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để nhận tư vấn kỹ thuật chuyên sâu và báo giá ưu đãi nhất đối với foot valve for water pump.
