DN 25 32 Flange Là Gì? Thông Số Kỹ Thuật Và Cách Lựa Chọn Chính Xác

Trong kỹ thuật cơ khí và lắp đặt đường ống, việc kết nối các đoạn ống nhỏ một cách linh hoạt luôn là bài toán quan trọng. DN25 DN32 flange (mặt bích DN25 và DN32) chính là giải pháp hàng đầu cho vấn đề này. Dù kích thước không quá lớn, nhưng chúng đóng vai trò không thể thay thế trong việc liên kết các van, máy bơm và thiết bị đo lường vào hệ thống. Việc hiểu rõ sự khác biệt giữa hai kích thước này giúp kỹ sư và nhà thầu tránh được những sai sót đáng tiếc về mặt kỹ thuật, đồng thời tối ưu hóa chi phí vận hành cho toàn bộ công trình.

DN 25 32 flange là gì? Định nghĩa chuẩn kỹ thuật

DN25 DN32 flange là ký hiệu dùng để chỉ các loại mặt bích phù hợp với đường ống có đường kính danh nghĩa lần lượt là 25mm và 32mm. Trong hệ đo lường Anh Mỹ, DN25 tương đương với ống 1 inch, còn DN32 tương đương với ống 1 1/4 inch.

Mặt bích là một phụ kiện có dạng hình đĩa, được đúc hoặc gia công từ thép, inox hoặc nhựa, dùng để kết nối ống với nhau hoặc kết nối ống với các thiết bị khác bằng liên kết bu lông.

Lưu ý đặc biệt:

• DN (Diameter Nominal): Là đường kính danh nghĩa, một con số quy ước để định danh kích thước ống.

• Không phải kích thước thực: Đường kính ngoài thực tế của ống DN25 thường là 33.4mm hoặc 34mm, và ống DN32 là 42.2mm hoặc 42.7mm tùy tiêu chuẩn. Việc nhầm lẫn giữa DN và kích thước thực tế là nguyên nhân chính dẫn đến việc mua sai vật tư.

Nguyên lý kết nối mặt bích: Sự phối hợp hoàn hảo

Kết nối bằng mặt bích không chỉ đơn thuần là việc đặt hai miếng kim loại sát nhau. Đó là một hệ thống bao gồm: 2 mặt bích (flange), 1 vòng đệm (gioăng/gasket) và hệ thống bu lông, đai ốc.

Nguyên lý hoạt động:

• Siết lực: Các bu lông được siết chặt tạo ra một lực ép cực lớn lên bề mặt bích.

• Biến dạng gioăng: Lực ép này làm cho gioăng nằm giữa hai mặt bích biến dạng nhẹ, lấp đầy các khe hở li ti và tạo ra độ kín khít tuyệt đối.

Vai trò then chốt:

• Dễ tháo lắp: Khác với mối hàn cố định, mặt bích cho phép tháo rời hệ thống để bảo trì van hoặc máy bơm chỉ trong vài phút.

• Độ kín cao: Đảm bảo lưu chất (nước, khí, hóa chất) không bị rò rỉ ra môi trường bên ngoài, ngay cả trong điều kiện áp suất biến động.

Thông số kỹ thuật chi tiết của DN25 và DN32 flange

Mỗi loại mặt bích đều có các thông số hình học riêng biệt để đảm bảo tính lắp lẫn. Đối với các size nhỏ như DN25 và DN32, độ chính xác vẫn là yếu tố tiên quyết.

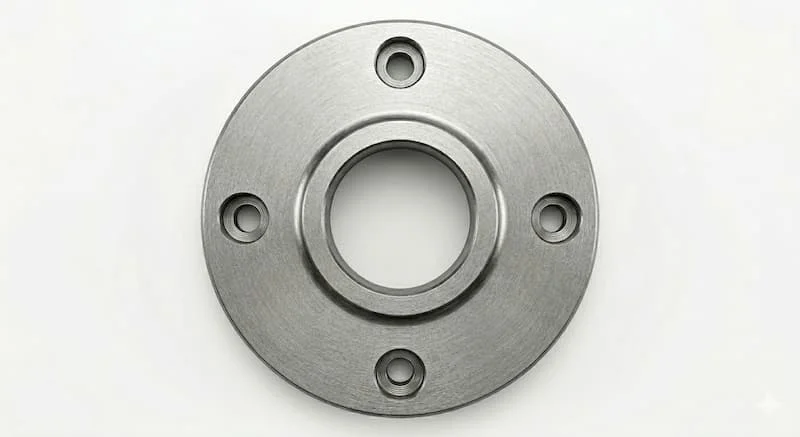

Thông số của Flange DN25:

• Thường có thiết kế 4 lỗ bu lông.

• Đường kính ngoài (OD) và vòng tâm lỗ (BCD) nhỏ gọn, phù hợp cho các không gian hẹp.

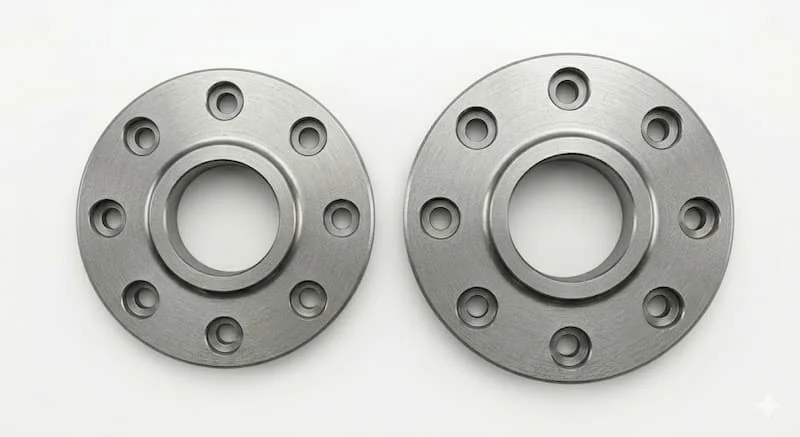

Thông số của Flange DN32:

• Kích thước lớn hơn đáng kể so với DN25 để chịu được lưu lượng dòng chảy cao hơn.

• Tùy theo tiêu chuẩn và áp suất (như PN16 hay PN40), nó có thể có 4 lỗ hoặc 8 lỗ bu lông.

Các thông số bắt buộc phải kiểm tra:

1. Đường kính ngoài (Outside Diameter): Kích thước phủ bì của mặt bích.

2. Bolt Circle Diameter (BCD/PCD): Đường kính vòng tròn đi qua tâm của các lỗ bu lông. Nếu sai thông số này, bạn sẽ không thể xỏ bu lông qua.

3. Độ dày (Thickness): Quyết định khả năng chịu áp lực của mối nối.

So sánh DN25 vs DN32 flange: Khi nào nên chọn loại nào?

Dưới đây là bảng so sánh giúp bạn nhận diện nhanh sự khác biệt giữa hai loại mặt bích này:

Insight chuyên gia: DN32 cung cấp tiết diện lưu thông lớn hơn khoảng 60% so với DN25. Do đó, nếu hệ thống yêu cầu tốc độ dòng chảy nhanh và áp suất ổn định hơn, DN32 là lựa chọn ưu việt hơn dù chi phí vật tư và phụ kiện đi kèm cao hơn một chút.

Tiêu chuẩn áp dụng: ANSI – JIS – DIN

Một sai lầm kinh điển trong ngành nước và khí là cho rằng mọi mặt bích cùng DN thì sẽ lắp vừa nhau. Thực tế, mặt bích phải tuân theo các tiêu chuẩn vùng miền hoặc ngành nghề:

• ANSI B16.5 (Mỹ): Thường dùng Class 150, Class 300. Kích thước tính theo hệ Inch, rất dày và chắc chắn.

• JIS 10K/20K (Nhật Bản): Phổ biến nhất tại Việt Nam. Kích thước nhỏ gọn hơn tiêu chuẩn Mỹ.

• DIN PN16/PN40 (Đức/Châu Âu): Tuân thủ khắt khe các thông số hệ mét.

Lưu ý sống còn: Bạn không thể lắp một mặt bích DN25 tiêu chuẩn JIS 10K vào một van DN25 tiêu chuẩn ANSI Class 150. Vòng tâm lỗ (BCD) của chúng hoàn toàn khác nhau. Luôn phải đồng bộ tiêu chuẩn cho toàn bộ hệ thống.

Tại sao đường ống nhỏ vẫn cần sử dụng mặt bích?

Nhiều người đặt câu hỏi: Với ống nhỏ như DN25, DN32, tại sao không hàn trực tiếp hoặc dùng nối ren cho rẻ?

Câu trả lời nằm ở tính linh hoạt và bảo trì:

• Bảo trì nhanh chóng: Khi một chiếc van bị hỏng, việc tháo 4 bu lông mặt bích dễ dàng hơn nhiều so với việc cắt ống hàn lại hoặc loay hoay vặn ren trong không gian chật hẹp.

• An toàn cháy nổ: Trong các môi trường cấm dùng lửa hàn (như kho xăng dầu, nhà máy hóa chất), mặt bích là giải pháp kết nối nguội an toàn nhất.

• Linh hoạt: Dễ dàng thay đổi cấu trúc đường ống hoặc lắp thêm các thiết bị đo mà không phá vỡ kết cấu chung.

DN25 DN32 flange dùng trong hệ thống thực tế nào?

Sự hiện diện của các mặt bích nhỏ này rất đa dạng:

• Hệ thống cấp nước dân dụng: Trong các trạm bơm tăng áp cho chung cư hoặc khách sạn.

• Hệ thống HVAC: Kết nối các đầu ống nước nóng, nước lạnh vào bộ trao đổi nhiệt (Heat Exchanger).

• Hệ thống PCCC: Dùng cho các đường ống nhánh cấp nước đến các tủ chữa cháy vách tường.

• Ngành thực phẩm và y tế: Sử dụng mặt bích inox DN25/DN32 để đảm bảo vệ sinh và dễ súc rửa đường ống định kỳ.

Sai lầm khi chọn DN25 DN32 flange và hậu quả

Đừng để những sai sót nhỏ phá hỏng cả một dự án lớn:

1. Nhầm DN với Inch: Mua mặt bích 25mm nhưng thực tế ống lại là phi 25 (trong khi DN25 tương đương phi 34).

2. Sai tiêu chuẩn: Lắp bích DIN vào thiết bị chuẩn JIS. Hậu quả là lỗ bu lông bị lệch, không thể kết nối.

3. Bỏ qua áp suất làm việc: Dùng mặt bích PN10 cho hệ thống bơm áp cao PN25. Kết quả là mặt bích bị biến dạng hoặc nổ gioăng gây nguy hiểm.

Hậu quả rò rỉ: Thất thoát tài nguyên, hỏng hóc thiết bị điện xung quanh và tiêu tốn chi phí nhân công sửa chữa gấp nhiều lần giá trị mặt bích.

Cách chọn DN25 DN32 flange đúng kỹ thuật (Checklist)

Hãy mang theo checklist này khi làm việc với nhà cung cấp:

• Xác định chính xác DN: Đo đường kính ngoài của ống để quy đổi ra DN chính xác.

• Chọn tiêu chuẩn đồng bộ: Kiểm tra xem van hoặc máy bơm đang dùng chuẩn JIS, ANSI hay DIN.

• Kiểm tra số lỗ bu lông: Đảm bảo khớp với thiết bị hiện có.

• Đối chiếu BCD: Thông số quan trọng nhất để lắp khớp bu lông.

• Chọn vật liệu phù hợp: Thép carbon cho nước thường, Inox cho môi trường ăn mòn, Nhựa cho hóa chất nồng độ thấp.

Lưu ý quan trọng khi lắp đặt mặt bích nhỏ

Dù là size nhỏ như DN25 hay DN32, kỹ thuật lắp đặt vẫn phải chuẩn xác:

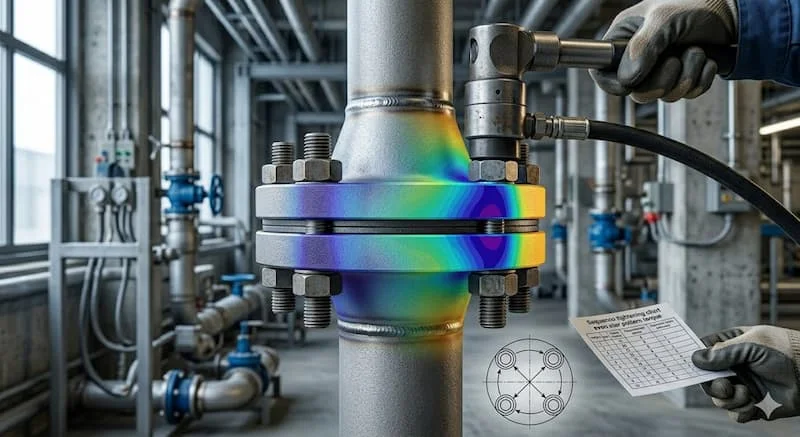

• Siết bu lông đều tay: Siết theo hình sao (đối xứng) để mặt bích ép phẳng xuống gioăng, tránh hiện tượng vênh bích.

• Kiểm tra độ đồng tâm: Hai mặt bích phải thẳng hàng, không được cưỡng bức bu lông vào lỗ khi ống bị lệch tâm.

• Sử dụng gioăng đúng loại: Gioăng cao su cho nước lạnh, gioăng chì hoặc PTFE cho môi trường nhiệt độ cao.

FAQ - Giải đáp thắc mắc thường gặp

Hỏi: DN25 là bao nhiêu inch?

Đáp: DN25 tương đương với ống 1 inch.

Hỏi: DN32 là bao nhiêu inch?

Đáp: DN32 tương đương với ống 1 1/4 inch (một phẩy một phần tư inch).

Hỏi: DN 25 32 Flange có thể lắp lẫn cho nhau được không?

Đáp: Hoàn toàn không. Kích thước vòng tâm lỗ và đường kính trong của chúng khác nhau, không thể lắp chung.

Hỏi: Đường ống nhỏ có nhất thiết phải dùng flange không?

Đáp: Nếu bạn cần tháo lắp thiết bị thường xuyên hoặc làm việc trong môi trường cấm lửa, mặt bích là lựa chọn tối ưu nhất.

Kết luận

Việc lựa chọn DN25 DN32 flange tưởng chừng đơn giản nhưng lại đòi hỏi sự hiểu biết sâu sắc về các tiêu chuẩn kỹ thuật quốc tế. Sự khác biệt giữa DN25 và DN32 không chỉ nằm ở vài milimet đường kính, mà còn ở lưu lượng tải và khả năng chịu áp lực của hệ thống. Luôn ghi nhớ quy tắc: "Đúng DN - Đúng tiêu chuẩn - Đúng áp suất" để đảm bảo hệ thống đường ống của bạn luôn vận hành trơn tru và an toàn nhất.

Sở hữu những mặt bích chất lượng cao là khoản đầu tư thông minh cho tuổi thọ của toàn bộ công trình đối với dn 25 32 flange.
