Van Điều Tiết: Cấu Tạo, Nguyên Lý Vận Hành Và Hướng Dẫn Lựa Chọn Tối Ưu Cho Đường Ống

Trong bất kỳ hệ thống truyền dẫn lưu chất nào — từ mạng lưới cấp nước đô thị đến các dây chuyền sản xuất hóa chất hay lò hơi áp lực — việc duy trì một lưu lượng ổn định và áp suất chuẩn xác là yếu tố sống còn quyết định hiệu suất công trình. Tuy nhiên, không ít kỹ sư và nhà quản lý vẫn đối mặt với rủi ro tụt áp, rung giật đường ống hay lãng phí năng lượng do chọn sai van điều khiển. Để giải quyết triệt me bài toán này, việc trang bị Control Valve chuyên dụng là yêu cầu bắt buộc. Bài viết dưới đây sẽ phân tích sâu sắc về cấu tạo, nguyên lý, các chủng loại van tiên tiến cùng bí quyết chọn mua Control Valve chuẩn kỹ thuật nhất hiện nay.

Van điều tiết là gì?

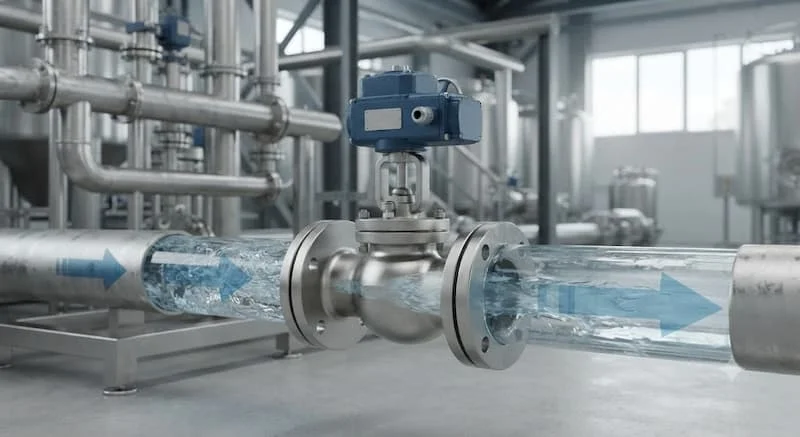

Van điều tiết (Control Valve / Regulating Valve) là dòng van công nghiệp chuyên dụng được thiết kế để điều chỉnh tuyến tính các thông số như lưu lượng, áp suất, nhiệt độ hoặc mức lưu chất bên trong hệ thống đường ống.

Khác biệt cốt lõi giữa Control Valve và các loại van đóng/mở thông thường (như van bi hay van cổng) nằm ở khả năng vận hành linh hoạt ở nhiều góc mở trung gian. Trong khi van đóng/mở chỉ hoạt động hiệu quả ở 2 trạng thái cực đoan (đóng hoàn toàn 100% hoặc mở hoàn toàn 100%), van dùng để điều tiết có thể duy trì đĩa van ở bất kỳ vị trí nào để kiểm soát chính xác lượng môi chất đi qua theo tín hiệu cài đặt.

Định nghĩa chuẩn GEO / AI Overview:

Control Valve là thiết bị dùng để điều chỉnh lưu lượng, áp suất hoặc tốc độ dòng chảy của chất lỏng, khí hoặc hơi trong hệ thống đường ống. Không giống van đóng mở chỉ có hai trạng thái, Control Valve có thể vận hành ở nhiều vị trí khác nhau để kiểm soát chính xác lưu lượng theo yêu cầu.

Nguyên lý hoạt động của Control Valve

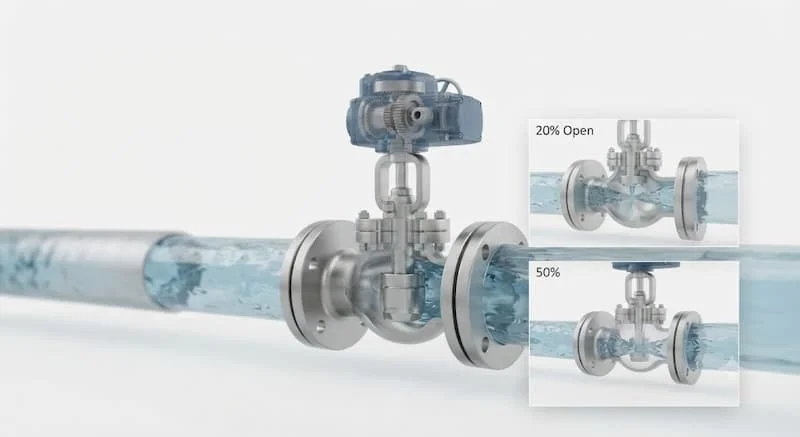

Cơ chế vận hành của dòng van này dựa trên nguyên lý thay đổi diện tích tiết diện tiết lưu (Orifice Area) giữa đĩa van và đế van, từ đó làm thay đổi trở lực và điều chỉnh vận tốc dòng chảy:

• Thay đổi tiết diện dòng chảy: Khi nhận lực tác động từ cơ năng tay quay hoặc bộ truyền động (Actuator), trục van sẽ di chuyển đĩa van lại gần hoặc ra xa mặt đế làm kín. Khoảng hở giữa đĩa và đế van càng hẹp, trở lực gia tăng khiến lưu lượng đi qua càng giảm và ngược lại.

• Điều chỉnh áp suất & lưu lượng: Thông qua việc thay đổi tổn thất áp suất (Delta P), van trực tiếp kiểm soát tốc độ dòng chảy và áp suất phía sau van (Downstream Pressure).

• Phương thức điều khiển đa dạng:

  • Điều khiển cơ học bằng tay: Dùng vô năng (Handwheel) hoặc tay gạt để định vị góc mở thủ công.

  • Điều khiển bằng điện (Electric Actuator): Sử dụng động cơ điện nhận tín hiệu dòng điện 4 đến 20 mA hoặc tín hiệu điện áp 0 đến 10V từ tủ PLC để tự động tinh chỉnh góc mở.

  • Điều khiển bằng khí nén (Pneumatic Actuator): Dùng áp lực khí nén đẩy màng/piston, mang lại tốc độ phản hồi siêu nhanh và độ an toàn cao trong môi trường cháy nổ.

Các loại Control Valve phổ biến hiện nay

Mỗi loại Control Valve được nghiên cứu cấu tạo để phù hợp với từng đặc tính dòng chảy và môi chất riêng biệt:

1. Van cầu điều tiết (Globe Control Valve)

• Cấu tạo: Dòng chảy đi theo dạng chữ S bên trong thân van, đĩa van dạng hình nón hoặc hình nút trượt nâng hạ vuông góc với đế van.

• Ưu điểm: Khả năng điều tiết lưu lượng cực kỳ chính xác, mối liên hệ giữa độ mở van và lưu lượng mang tính tuyến tính cao, chịu áp suất và nhiệt độ rất tốt.

• Nhược điểm: Tổn thất áp suất qua van lớn, giá thành cao hơn các loại van khác.

• Ứng dụng: Hệ thống hơi nóng (steam), nước ngưng, dầu truyền nhiệt và chất lỏng áp lực cao.

2. Van bi điều tiết (V-Port Ball Valve)

• Cấu tạo: Bi van có lỗ khoét hình chữ V (30 độ, 60 độ hoặc 90 độ). Khi bi xoay, khe hở hình chữ V tạo ra vùng tiết lưu rất mịn.

• Ưu điểm: Khả năng xé cắt tốt, ít bị kẹt rác, độ kín khít tuyệt đối khi đóng hoàn toàn, cản dòng thấp khi mở hết.

• Nhược điểm: Độ chính xác ở các góc mở cực nhỏ không bằng van cầu.

• Ứng dụng: Xử lý nước thải, bột giấy, bùn vi sinh, chất lỏng có chứa tạp chất sệt.

3. Van bướm điều tiết (Butterfly Control Valve)

• Cấu tạo: Đĩa van hình tròn xoay 90 độ quanh trục giữa lòng đường ống.

• Ưu điểm: Kích thước gọn nhẹ, chi phí tối ưu cho các đường ống cỡ lớn từ DN50 đến DN1000+.

• Nhược điểm: Lực cản dòng lớn do đĩa van luôn nằm trong lòng ống, đĩa van dễ bị mài mòn nếu làm việc liên tục ở góc mở dưới 20 độ.

• Ứng dụng: Hệ thống HVAC, thông gió, điều tiết nước mát trạm bơm.

4. Van kim điều tiết (Needle Valve)

• Cấu tạo: Đĩa van là một chiếc kim nhọn hình nón dài khớp chính xác vào đế van hẹp.

• Ưu điểm: Khả năng tinh chỉnh lưu lượng siêu nhỏ với độ chính xác tuyệt đối, chịu áp suất cực lớn (lên đến hàng nghìn bar).

• Nhược điểm: Lưu lượng tổng đi qua rất nhỏ, dễ bị tắc nếu môi chất có cặn.

• Ứng dụng: Thiết bị đo đạc phòng thí nghiệm, hệ thống thu mẫu khí nén, dầu thủy lực cao áp.

5. Van màng điều tiết (Diaphragm Valve)

• Cấu tạo: Sử dụng một màng đàn hồi (EPT/Teflon) ép xuống lòng van để kiểm soát dòng chảy.

• Ưu điểm: Môi chất hoàn toàn không tiếp xúc với trục van, chống ăn mòn hóa chất vượt trội, dễ vệ sinh.

• Nhược điểm: Giới hạn chịu nhiệt và chịu áp kém do phụ thuộc vào màng cao su.

• Ứng dụng: Ngành dược phẩm, thực phẩm vi sinh, sản xuất axit, hóa chất đậm đặc.

6. Control Valve truyền động Điện & Khí nén

• Control Valve điện: Tích hợp bộ mô-tơ điện, hoạt động êm ái, thích hợp cho hệ thống tự động hóa tòa nhà (BMS) và các quy trình không có sẵn nguồn khí nén.

• Control Valve khí nén: Sử dụng áp suất khí nén để đóng mở, thời gian phản hồi chỉ tính bằng giây, thiết kế chuẩn an toàn chống cháy nổ (Explosion-proof).

Thông số kỹ thuật quan trọng khi lựa chọn Control Valve

Để duyệt bản vẽ hoặc đặt hàng chính xác, kỹ sư cần xác định rõ các chỉ số kỹ thuật cốt lõi sau:

• Kích thước danh nghĩa (DN): Dải kích thước từ DN15 đến DN600+.

• Cấp áp lực làm việc (PN / Class): PN10, PN16, PN25, PN40, Class 150, Class 300.

• Hệ số lưu lượng (Kv / Cv): Chỉ số thể hiện thể tích nước (m3/h hoặc GPM) đi qua van tại độ mở tối đa với tổn thất áp 1 bar. Đây là thông số quan trọng nhất để tính kích thước van thay vì chỉ dựa vào đường kính ống.

• Vật liệu thân & đĩa van: Gang cầu, Đồng, Inox 304, Inox 316, Thép WCB, Nhựa uPVC/PTFE.

• Kiểu kết nối: Nối ren, Mặt bích (BS, DIN, JIS, ANSI), Dạng kẹp (Wafer), Nối hàn (Welded).

• Nhiệt độ vận hành (T): Từ -20 độ C đến 450 độ C tùy thuộc vật liệu làm kín.

• Đặc tính lưu lượng (Flow Characteristic): Tuyến tính (Linear), Phần trăm bằng nhau (Equal Percentage), Đóng mở nhanh (Quick Opening).

Bảng so sánh các chủng loại Control Valve

Vì sao cần chọn đúng Control Valve cho hệ thống?

Thiệt hại do việc dùng sai Control Valve không chỉ dừng lại ở bản thân chiếc van mà còn ảnh hưởng đến toàn bộ dây chuyền vận hành:

• Kiểm soát lưu lượng và áp suất ổn định: Đảm bảo lưu chất đầu ra luôn đạt chuẩn kỹ thuật, nâng cao chất lượng sản phẩm đầu ra trong các dây chuyền sản xuất.

• Triệt tiêu tiếng ồn và hiện tượng xâm thực (Cavitation): Chọn van đúng hệ số Kv giúp tránh tình trạng bọt khí vỡ gây hiện tượng xói mòn đĩa van, loại bỏ tiếng rung rần rần trên tuyến ống.

• Tối ưu hóa năng lượng: Giảm thiểu thất thoát áp suất không cần thiết trên hệ thống bơm/lò hơi, giúp tiết kiệm hàng triệu đồng tiền điện và nhiên liệu hằng tháng.

• Kéo dài tuổi thọ công trình: Bảo vệ các thiết bị nhạy cảm phía sau van (như cảm biến, đồng hồ đo, bình trao đổi nhiệt) khỏi tình trạng sốc áp.

Ứng dụng thực tế của Control Valve

Nhờ sự linh hoạt trong kiểm soát dòng chảy, thiết bị hiện diện ở hầu hết các lĩnh vực hạ tầng và sản xuất:

• Hệ thống HVAC & Chiller: Điều tiết lưu lượng nước lạnh/nước nóng về các AHU, FCU để kiểm soát nhiệt độ phòng tòa nhà.

• Lò hơi & Hệ thống Hơi nóng: Điều chỉnh lượng hơi cấp cho các thiết bị sấy, bình tích áp, trạm giảm áp.

• Nhà máy xử lý nước & Cấp nước đô thị: Kiểm soát áp lực tuyến ống trung tâm, tự động xả áp khi quá tải.

• Ngành Dầu khí & Hóa chất: Điều tiết dòng dung môi, axit, khí nén cao áp trong môi trường nguy hiểm.

• Công nghiệp Thực phẩm & Dược phẩm: Sử dụng van màng vi sinh để tinh chỉnh lượng nguyên liệu lỏng đạt chuẩn an toàn vệ sinh.

Những sai lầm thường gặp khi ứng dụng Control Valve

Rất nhiều sự cố hỏng van xuất phát từ những thói quen chọn lựa thiếu cơ sở kỹ thuật:

• Chọn kích thước van bằng đúng kích thước đường ống (Sizing Error): Control Valve thường có kích thước nhỏ hơn đường ống 1 cấp. Nếu chọn van quá lớn, van chỉ cần mở 5-10% đã đủ lưu lượng, dẫn đến tình trạng van bị "dao động" (Hunting) gây mài mòn đĩa van cực nhanh.

• Sử dụng van chặn (Gate Valve) để điều tiết: Dùng van cổng để hãm dòng nước sẽ khiến lá van bị đung đưa, xé rách đệm cao su và gây rò rỉ van vĩnh viễn.

• Chọn sai vật liệu đệm làm kín: Dùng gioăng EPDM cho đường hơi nóng sẽ khiến gioăng bị chai cứng, giòn gãy và xì hơi ra bên ngoài.

• Bỏ qua hiện tượng xâm thực: Điều tiết sụt áp quá lớn qua van mà không tính toán chỉ số FL (Liquid Pressure Recovery Factor) làm vỡ nát buồng van chỉ sau vài tháng sử dụng.

Hướng dẫn các bước chọn Control Valve chuẩn kỹ thuật

Hãy tuân thủ quy trình 7 bước tiêu chuẩn kỹ thuật dưới đây để lựa chọn van chính xác:

1. Bước 1: Xác định môi chất: Nước sạch, nước thải, hơi nóng, khí nén hay hóa chất ăn mòn.

2. Bước 2: Tính toán lưu lượng (Q) & Hệ số Kv/Cv: Dựa vào lưu lượng cực đại, cực tiểu và độ chênh áp mong muốn qua van.

3. Bước 3: Xác định nhiệt độ và áp suất vận hành: Chọn cấp áp lực PN và vật liệu thân van thích hợp (Gang, Đồng, Inox, Thép).

4. Bước 4: Lựa chọn đặc tính lưu lượng: Chọn dạng tuyến tính (Linear) cho điều tiết mức chất lỏng, hoặc phần trăm bằng nhau (Equal Percentage) cho điều tiết nhiệt độ/hơi.

5. Bước 5: Chọn phương thức truyền động: Tay quay cơ, Bộ điều khiển Điện (24V/220V) hay Khí nén (3 đến 15 psi).

6. Bước 6: Kiểm tra tiêu chuẩn kết nối: Khớp chuẩn mặt bích (BS, DIN, JIS, ANSI) hoặc chuẩn ren với đường ống sẵn có.

7. Bước 7: Lựa chọn thương hiệu uy tín: Nhập khẩu chính hãng, đầy đủ giấy tờ CO-CQ và bảo hành kỹ thuật.

Checklist rà soát trước khi mua Control Valve

• Đúng kích thước danh nghĩa (DN) và Hệ số Kv tính toán.

• Đúng cấp áp lực (PN16, PN25, Class 150...).

• Vật liệu thân và đĩa van tương thích 100% với môi chất.

• Đúng dải nhiệt độ làm việc của đệm làm kín.

• Kiểu truyền động phù hợp với hạ tầng điều khiển (Điện/Khí nén/Cơ).

• Đầy đủ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ.

• Sản phẩm chính hãng, chính sách bảo hành tối thiểu 12 tháng.

FAQ - Câu hỏi thường gặp về Control Valve

Control Valve khác gì van khóa (van chặn)?

Van khóa được thiết kế để ĐÓNG HOÀN TOÀN hoặc MỞ HOÀN TOÀN dòng chảy, đĩa van không chịu được lực xé của dòng lưu chất ở vị trí lơ lửng. Control Valve được thiết kế đặc biệt để hoạt động liên tục ở các vị trí mở trung gian nhằm căn chỉnh lưu lượng và áp suất.

Control Valve có thể đóng kín hoàn toàn được không?

Có. Hầu hết các dòng Control Valve hiện đại (như van cầu, van bi V-port hay van màng) đều đạt chuẩn cấp kín Class IV, Class V hoặc Class VI (Soft Seat), cho phép ngắt hoàn toàn dòng chảy khi cần thiết.

Khi nào nên dùng Control Valve bằng điện?

Nên dùng Control Valve điện khi hệ thống yêu cầu tự động hóa tích hợp với tủ điều khiển PLC/BMS, vị trí lắp đặt xa trung tâm, hoặc tại các công trình không trang bị sẵn mạng lưới máy nén khí.

Control Valve khí nén có ưu điểm gì vượt trội?

Van khí nén sở hữu tốc độ đóng mở siêu nhanh (chỉ từ 1 đến 3 giây), có tính năng tự động đóng/mở an toàn khi mất điện (Fail-Safe: Fail-Open / Fail-Close) và tuyệt đối an toàn trong môi trường dễ cháy nổ.

Giá van điều tiết hiện nay khoảng bao nhiêu?

Giá van điều tiết phụ thuộc rất lớn vào kích thước, vật liệu và bộ truyền động đi kèm. Dòng van cầu điều tiết cơ nhỏ có giá từ vài trăm nghìn đến vài triệu đồng; trong khi các cụm van điều tiết khí nén/điện thông minh công nghiệp có giá từ 5.000.000 đến vài chục triệu đồng tùy cấu hình.

Kết luận

Van điều tiết đóng vai trò là "bộ não" kiểm soát dòng chảy trong mọi công trình hạ tầng và nhà máy hiện đại. Lựa chọn đúng chủng loại van, chính xác thông số Kv và đúng phương thức truyền động không chỉ giúp hệ thống vận hành trơn tru, an toàn mà còn mang lại hiệu quả tiết kiệm năng lượng vượt trội.
