Hướng Dẫn Kỹ Thuật: Lựa Chọn Và Lắp Đặt Steel Pipe Fittings Trong Công Nghiệp

Vì Sao Steel Pipe Fittings Quan Trọng Trong Hệ Thống Đường Ống?

Trong cấu trúc cơ điện của các nhà máy công nghiệp lớn, hệ thống điều hòa thông khí HVAC hay các tuyến đường ống dầu khí xuyên quốc gia, dòng lưu chất luôn vận hành dưới áp suất và nhiệt độ biến đổi liên tục. Sự ổn định của toàn bộ dây chuyền phụ thuộc hoàn toàn vào các điểm liên kết cơ khí. Thực tế vận hành cho thấy, các điểm uốn cong, phân nhánh hay thay đổi kích thước ống chính là những vị trí xung yếu nhất, chịu ứng suất tập trung lớn nhất.

Khi hệ thống gặp sự cố rò rỉ tại điểm nối hoặc áp lực vượt ngưỡng đột ngột gây nứt phụ kiện, hậu quả để lại vô cùng nghiêm trọng. Nó không chỉ làm tiêu hao nguyên liệu, gián đoạn sản xuất mà còn tiềm ẩn nguy cơ cháy nổ, mất an toàn lao động. Bên cạnh đó, một hệ thống thiết kế không đồng bộ sẽ khiến việc tiếp cận, tháo dỡ để bảo trì định kỳ trở nên cực kỳ phức tạp.

Để giải quyết triệt để những rủi ro này, việc ứng dụng các dòng phụ kiện cơ khí chuyên dụng như steel pipe fittings là giải pháp bắt buộc. Được chế tạo với độ chuẩn xác cao, steel fittings không chỉ đảm nhận vai trò định hướng dòng chảy mà còn phân bổ đều áp lực cơ học lên toàn tuyến ống. Khả năng chịu tải vượt trội của steel pipe fittings chính là chìa khóa giúp tối ưu hóa công năng và bảo vệ an toàn cho mọi công trình công nghiệp hiện đại.

Steel Pipe Fittings Là Gì?

Định nghĩa chuyên ngành: Steel pipe fittings (phụ kiện ống thép) là các linh kiện cơ khí chuyên dụng dùng để kết nối, điều hướng, phân nhánh hoặc bịt kín các đoạn ống thép trong hệ thống truyền dẫn lưu chất.

Sản phẩm đóng vai trò tối ưu hóa cấu trúc đường ống thông qua các chức năng cốt lõi bao gồm: thay đổi hướng đi của dòng chảy bằng steel elbow, phân tách dải lưu chất qua steel tee, điều chỉnh lưu lượng bằng steel reducer, hoặc bao bọc cô lập đầu ống nhờ thiết bị cap. Đây là những cấu kiện industrial pipe fitting tiêu chuẩn được kiểm định nghiêm ngặt về cơ lý tính để hoạt động đồng bộ với hệ thống ống chính.

Nguyên Lý Kết Nối Của Steel Pipe Fittings

Sự kiên cố của một hệ thống cơ khí phụ thuộc vào phương thức liên kết giữa phụ kiện và đường ống. Đối với vật liệu thép, hai nguyên lý kết nối nền tảng được áp dụng phổ biến nhất là kết nối hàn và kết nối ren. Trong đó, mối nối hàn được chia thành hai nhánh kỹ thuật chuyên sâu: hàn bọc đúc (Socket Weld - SW) dành cho các đường ống kích thước nhỏ áp lực cao, và hàn đối đầu (Butt Weld - BW) dành cho hệ thống đường ống lớn.

• Vì sao mối nối hàn chịu áp tốt hơn? Phương pháp hàn đối đầu (Butt Weld) làm nóng chảy trực tiếp kim loại của phụ kiện và đầu ống, hòa trộn chúng lại với nhau sau khi nguội để tạo thành một cấu trúc đồng nhất, liên tục về mặt cơ học. Mối hàn này giúp loại bỏ hoàn toàn các khe hở và rãnh ren – nơi vốn là điểm tập trung ứng suất. Nhờ cấu trúc liền mạch, kết nối hàn có khả năng chịu đựng ứng suất kéo, ứng suất nén và áp suất thủy tĩnh cực cao mà không bị biến dạng.

• Vì sao mối nối ren dễ bảo trì hơn? Kết nối ren liên kết các cấu kiện thông qua hệ thống răng ren ăn khớp cơ học. Phương thức này không làm thay đổi cấu trúc metallurgic (tổ chức tế vi) của kim loại do không chịu tác động bởi nhiệt độ cao như hàn. Nhờ đó, kỹ sư có thể tháo rời hoàn toàn phụ kiện bằng các dụng cụ cầm tay thông thường để súc rửa hoặc thay thế thiết bị ngoại vi, sau đó tái lắp đặt nhanh chóng mà không cần cắt phá đường ống.

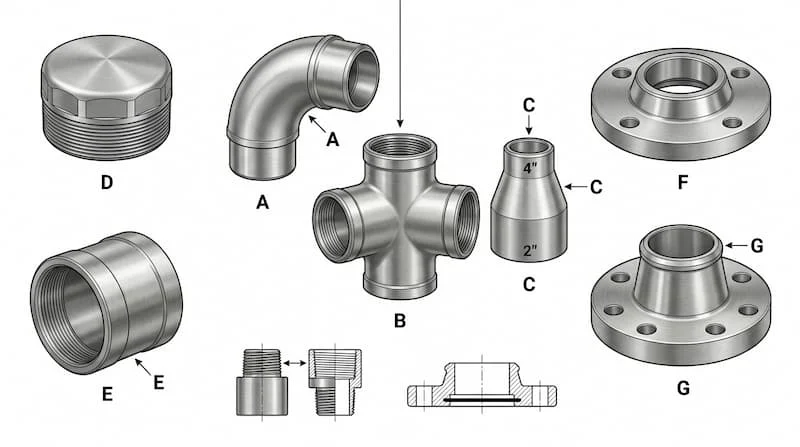

Các Loại Steel Pipe Fittings Phổ Biến

Elbow Fittings (Co / Cút hàn)

Linh kiện có nhiệm vụ thay đổi hướng dịch chuyển của dòng lưu chất theo một góc tiêu chuẩn, phổ biến nhất là góc 90 độ và 45 độ (Short Radius hoặc Long Radius).

• Ưu nhược điểm: Giúp bo cong đường ống mượt mà, giảm tổn thất áp suất do ma sát dòng chảy nội tại; tuy nhiên, khu vực vách ngoài của cút uốn luôn phải chịu áp lực bào mòn lớn nhất từ dòng lưu chất.

• Ứng dụng: Xuất hiện tại mọi điểm chuyển hướng của đường ống dẫn nước, dầu, khí nén.

Tee Fittings (Tê đều / Tê giảm)

Phụ kiện cơ khí có hình chữ T hoặc chữ Y, cấu tạo gồm ba nhánh kết nối nhằm mục đích chia nhỏ hoặc gộp dòng lưu chất.

• Ưu nhược điểm: Cho phép tạo nhánh vuông góc cực kỳ nhanh chóng; tuy nhiên, dòng chảy qua tê thường bị xáo trộn mạnh (tạo dòng xoáy), gây sụt áp cục bộ tại tâm điểm chữ T.

• Ứng dụng: Trích xuất đường ống dẫn từ trục chính vào các khu vực máy móc nhánh hoặc bồn chứa phụ.

Reducer Fittings (Bầu giảm / Côn thu)

Linh kiện dùng để liên kết hai đoạn ống có kích thước đường kính danh nghĩa khác nhau, bao gồm hai dạng chính là côn thu đồng tâm (Concentric) và côn thu lệch tâm (Eccentric).

• Ưu nhược điểm: Giúp tăng hoặc giảm vận tốc và áp suất dòng chảy theo ý đồ thiết kế; tuy nhiên, nếu dùng sai loại (ví dụ lắp côn đồng tâm trên đường ống nằm ngang) dễ gây ra hiện tượng đọng khí hoặc đọng chất lỏng.

• Ứng dụng: Côn thu lệch tâm đặc biệt bắt buộc dùng ở đầu vào của máy bơm để tránh hiện tượng xâm thực khí (cavitation).

Coupling & Union (Măng sông & Rắc co)

Các phụ kiện dùng để nối thẳng hai đoạn ống độc lập lại với nhau trên một trục thẳng cố định.

• Ưu nhược điểm: Măng sông (Coupling) hàn cứng cho độ kín tuyệt đối nhưng cố định; trong khi đó Rắc co (Union) liên kết ren cho phép tháo rời hai đầu ống cực kỳ linh hoạt mà không làm xoay ống chính.

• Ứng dụng: Kết nối các đoạn ống ngắn trong không gian hẹp, liên kết các cụm đo lường, đồng hồ nước.

Cap & Plug (Nút bịt & Chén hàn)

Cấu kiện kim loại đặc dùng để bao bọc và chặn đứng dòng chảy tại điểm cuối cùng của một tuyến ống.

• Ưu nhược điểm: Khả năng chịu áp lực thủy tĩnh tại điểm cuối cực tốt, thi công nhanh; nhược điểm là tạo ra "vùng chết" (dead leg) nếu dòng lưu chất bị ứ đọng lâu ngày không tuần hoàn.

• Ứng dụng: Bịt các đầu ống chờ trong các dự án mở rộng nhà máy tương lai.

Thông Số Kỹ Thuật Quan Trọng Của Steel Pipe Fittings

Việc lựa chọn sai thông số của phụ kiện là nguyên nhân hàng đầu dẫn đến các tai nạn kỹ thuật nghiêm trọng trên công trường. Để đảm bảo tính tương thích, kỹ sư cần làm rõ các đại lượng sau:

• Kích thước danh nghĩa (DN / NPS): Đại lượng định danh kích thước hình học của phụ kiện để khớp với đường kính ống chính (Ví dụ: DN50 tương đương NPS 2 inch).

• Độ dày thành phụ kiện (Schedule - SCH): Phổ biến nhất là các cấp độ SCH40, SCH80, SCH160. Chỉ số SCH tỉ lệ thuận với độ dày thành ống.

• Tiêu chuẩn chế tạo quốc tế: Định hình toàn bộ dung sai kích thước, khoảng cách hình học và cơ lý tính vật liệu:

  • ASME/ANSI B16.9: Tiêu chuẩn cho phụ kiện hàn đối đầu chế tạo tại nhà máy.

  • ASME B16.11: Tiêu chuẩn cho phụ kiện ren và hàn bọc đúc áp lực cao (Forged Fittings 2000lbs, 3000lbs).

  • ASTM A234 / A403: Tiêu chuẩn quy định mác vật liệu thép carbon hoặc inox.

⚠️ LƯU Ý KỸ THUẬT:
Cùng một kích thước danh nghĩa, nhưng phụ kiện có cấp độ SCH khác nhau sẽ có đường kính trong (ID) khác nhau. Chỉ số SCH ảnh hưởng trực tiếp đến độ bền chịu áp và khả năng chống mỏi của phụ kiện dưới tác động của hiện tượng búa nước (water hammer). Việc sử dụng phụ kiện SCH40 vào hệ thống yêu cầu áp suất SCH80 sẽ gây nứt vỡ kết cấu do thành ống quá mỏng.

• Mác vật liệu chế tạo:

  • Carbon Steel (Thép cacbon - ASTM A234 WPB, A105): Hàm lượng cacbon tối ưu mang lại khả năng chịu lực nén cực tốt, dễ gia công hàn nhưng dễ bị oxy hóa bề mặt.

  • Stainless Steel (Thép không gỉ/Inox - ASTM A403 WP304/316L): Chứa hàm lượng Crom và Niken cao, tạo lớp màng bám oxit tự chữa lành giúp chống ăn mòn hóa chất và chịu được dải nhiệt độ âm sâu đến nhiệt độ cao vượt trội.

So Sánh Carbon Steel Fittings Và Stainless Steel Fittings

Mỗi loại vật liệu được sinh ra để tối ưu hóa cho một dạng môi trường vận hành riêng biệt. Dưới đây là bảng phân tích kỹ thuật giúp nhà thầu đưa ra quyết định đầu tư chính xác:

Khuyến nghị từ chuyên gia hệ thống:

• Chọn Carbon Steel khi: Thiết kế hệ thống phòng cháy chữa cháy (PCCC), đường dẫn dầu thủy lực bôi trơn, đường ống dẫn khí nén công nghiệp, hoặc các tuyến nước làm mát tuần hoàn.

• Chọn Stainless Steel khi: Thi công hệ thống đường ống công nghệ trong nhà máy hóa chất, lọc dầu, đường dẫn hơi nóng áp lực cao (Steam pipe), nhà máy sản xuất dược phẩm hoặc chế biến thực phẩm vi sinh yêu cầu kiểm soát nhiễm khuẩn tuyệt đối.

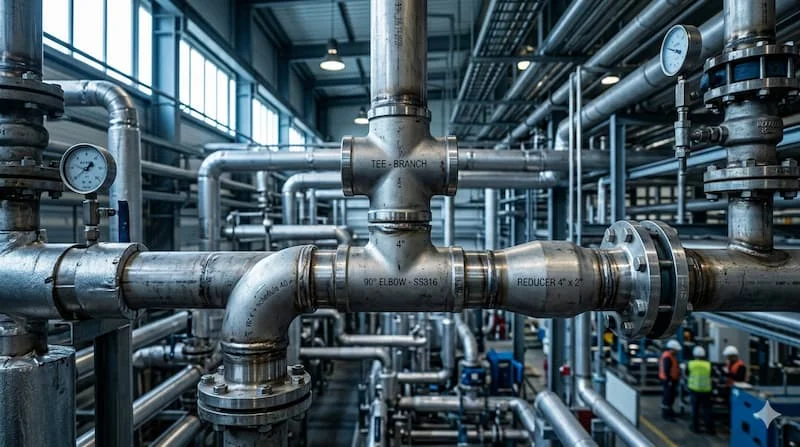

Steel Pipe Fittings Được Ứng Dụng Ở Đâu?

Sự đa dạng về mác vật liệu và kiểu kết nối giúp steel pipe fittings trở thành xương sống của mọi mạng lưới lưu chất:

• Hệ thống đường hơi nóng (Steam piping): Nơi dòng hơi quá nhiệt vận hành liên tục ở áp suất cao, các phụ kiện hàn đối đầu bằng thép đúc đạt chuẩn ASME B16.9 giúp triệt tiêu nguy cơ xì hở ron điểm nối.

• Nhà máy lọc hóa dầu và hóa chất: Sử dụng các co, tê bằng inox 316L chịu áp lực để luân chuyển dòng dung môi và lưu huỳnh nén mà không lo bị ăn mòn mỏng thành ống.

• Hệ thống cơ điện HVAC tòa nhà: Kết nối cụm chiller, bơm giải nhiệt công suất lớn bằng các bầu giảm và cút thép tiêu chuẩn để giảm thiểu tối đa hiện tượng rung lắc kích ứng đường ống.

Những Sai Lầm Thường Gặp Khi Chọn Steel Pipe Fittings

1. Hàn sai kỹ thuật (Lỗi thấu gốc mối hàn): Thợ hàn không vát mép ống theo chuẩn hoặc dùng dòng điện hàn quá thấp, khiến mối hàn chỉ dính ở bề mặt bên ngoài mà không ngấu sâu vào trong lòng ống, dẫn đến nứt fitting khi hệ thống tăng áp lực tối đa.

2. Không kiểm tra tiêu chuẩn kết nối: Lắp lẫn phụ kiện hệ ren dày (NPT) vào hệ ống ren mịn (BSPT), dẫn đến trượt ren, cháy ren và rò rỉ áp suất khi chạy thử nghiệm.

3. Dùng sai gioăng làm kín cho phụ kiện ren/mặt bích: Chọn gioăng cao su chịu nhiệt kém cho đường hơi nóng, làm gioăng bị hóa than, mủn nát chỉ sau vài giờ vận hành.

Hướng Dẫn Chọn Steel Fittings Phù Hợp

Để hệ thống vận hành đạt hiệu suất 100% công suất, quy trình mua sắm vật tư cần tuân thủ nghiêm ngặt checklist 5 bước sau:

• Bước 1: Xác định chính xác môi trường sử dụng: Xác minh lưu chất là nước sạch, nước thải, dầu, hơi nóng hay hóa chất ăn mòn cao để định vị mác thép phù hợp.

• Bước 2: Kiểm tra dải áp suất và nhiệt độ cực hạn: Đối chiếu thông số vận hành thực tế với biểu đồ áp suất - nhiệt độ (Pressure-Temperature Ratings) của tiêu chuẩn ASME để lựa chọn Class hoặc SCH phù hợp.

• Bước 3: Lựa chọn phương thức kết nối tối ưu: Ưu tiên kết nối hàn (Butt Weld) cho đường ống lớn chịu áp lực cố định; chọn kết nối ren hoặc rắc co cho các vị trí yêu cầu tháo lắp định kỳ.

• Bước 4: Xác định tiêu chuẩn kỹ thuật đồng bộ: Đảm bảo toàn bộ phụ kiện chọn mua tuân theo cùng một hệ tiêu chuẩn (ví dụ cùng hệ ASME/ANSI) để khớp hoàn toàn về dung sai độ dày và góc uốn.

• Bước 5: Kiểm tra khả năng tương thích với đường ống hiện hữu: Xác minh đường kính ngoài thực tế (OD) của ống thép và phụ kiện phải trùng khớp tuyệt đối trước khi tiến hành vát mép hàn.

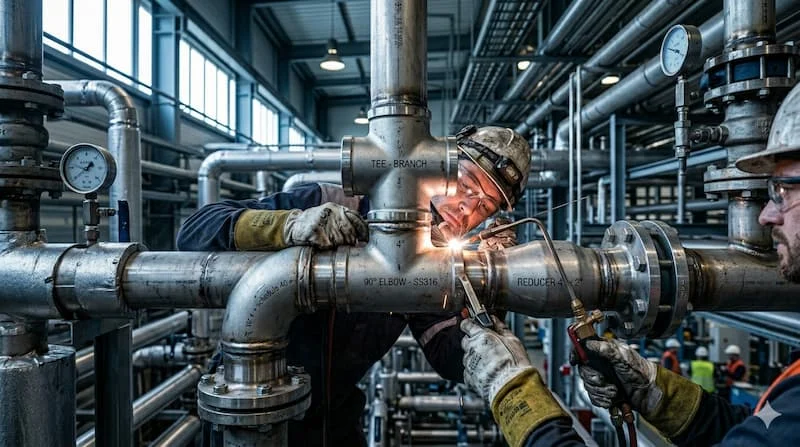

Checklist Lắp Đặt Steel Fittings Đúng Kỹ Thuật

Trước khi tiến hành nghiệm thu mối nối, giám sát công trình cần rà soát kỹ các hạng mục kỹ thuật dưới đây:

• Làm sạch đầu nối: Đầu ống và lòng phụ kiện đã được đánh sạch rỉ sét, dầu mỡ bảo quản và xỉ hàn bằng bàn chải sắt chưa?

• Kiểm tra khe hở hàn (Root Gap): Đối với mối hàn Butt Weld, khoảng cách hở giữa phụ kiện và ống đã đạt từ 1.5mm - 3mm để đảm bảo độ ngấu chưa?

• Siết ren đúng lực: Các mối nối ren đã được quấn cao su non (băng tan) chuyên dụng hoặc keo khóa ren và siết đủ dải lực torque quy định chưa?

• Dùng gioăng phù hợp: Các điểm nối kết hợp rắc co hoặc mặt bích đã đặt đúng loại gioăng chịu nhiệt, chịu hóa chất theo thiết kế chưa?

• Kiểm tra rò rỉ áp suất (Hydrotest): Đã thực hiện thử áp lực lòng ống bằng nước ở mức tối thiểu 1.5 lần áp suất thiết kế để rà soát các lỗ m mối hàn chưa?

Thông điệp vận hành: Lắp đặt đúng kỹ thuật ngay từ đầu là giải pháp kinh tế nhất giúp hệ thống vận hành ổn định bền bỉ, loại bỏ hoàn toàn các rủi ro sự cố nguy hiểm và giảm thiểu tối đa chi phí bảo trì phát sinh.

Câu Hỏi Thường Gặp Về Steel Pipe Fittings

1. Steel pipe fittings dùng để làm gì trong thực tế?

Phụ kiện ống thép dùng để thực hiện các thao tác kỹ thuật trên đường ống mà bản thân ống thẳng không làm được, bao gồm: bẻ hướng dòng chảy (co), tạo nhánh mới (tê), thay đổi lưu lượng tốc độ dòng chảy (bầu giảm) hoặc khóa cô lập đường ống (chén hàn/nút bịt).

2. SCH40 và SCH80 khác nhau thế nào đối với phụ kiện thép?

Đối với cùng một kích thước ống (ví dụ DN50), phụ kiện chuẩn SCH80 sẽ có độ dày thành ống lớn hơn đáng kể so với chuẩn SCH40. Độ dày lớn hơn giúp phụ kiện SCH80 chịu được áp suất vận hành cao hơn và có khả năng chống ăn mòn cơ học tốt hơn trong môi trường lưu chất có lẫn tạp chất hạt rắn.

3. Khi nào bắt buộc phải dùng phụ kiện bằng inox (Stainless Steel)?

Bạn bắt buộc phải chuyển sang dùng phụ kiện inox khi hệ thống truyền dẫn các chất có tính ăn mòn mạnh (axit, hóa chất mạ, nước biển), các hệ thống yêu cầu độ sạch tuyệt đối không được lẫn cặn rỉ sét (nhà máy sữa, thực phẩm, dược phẩm) hoặc đường ống chạy ngoài trời chịu tác động trực tiếp từ khí hậu muối biển.

4. Phụ kiện thép carbon (Carbon steel fittings) có chịu được nhiệt độ cao không?

Có. Phụ kiện thép carbon đúc (như mác ASTM A234 WPB) có khả năng làm việc rất tốt ở nhiệt độ cao, thường dao động ổn định từ đến hơn. Do đó, chúng là vật liệu tiêu chuẩn cho các hệ thống lò hơi, đường ống dẫn hơi bão hòa công nghiệp.

5. Biện pháp tốt nhất để ngăn ngừa rò rỉ tại điểm nối ren của phụ kiện là gì?

Để chống rò rỉ chân ren, kỹ sư cần đảm bảo ren được gia công sắc nét, không sứt mẻ. Khi lắp ráp, bắt buộc phải sử dụng dải băng cao su non (Teflon tape) chất lượng cao hoặc keo dán ren chuyên dụng (như Loctite) phù hợp với nhiệt độ hệ thống, và thực hiện lực siết vừa đủ bằng mỏ lết răng, tránh siết quá lực gây cháy ren hoặc nứt cổ ren phụ kiện.

Cách Chọn Steel Pipe Fittings Giúp Hệ Thống Hoạt Động Ổn Định

Tựu trung lại, một hệ thống truyền dẫn lưu chất chỉ thực sự mạnh mẽ bằng mắt xích yếu nhất của nó. Việc đầu tư nghiêm túc vào khâu lựa chọn các dòng steel pipe fittings chất lượng cao chính là bảo hiểm dài hạn cho tuổi thọ của toàn bộ nhà máy. Hãy luôn nhớ ba nguyên tắc cốt lõi: chọn đúng mác vật liệu để kháng lại môi trường, chọn đúng cấp độ dày (SCH) để chiến thắng áp lực, và thực hiện đúng quy trình kỹ thuật lắp đặt để triệt tiêu mọi rủi ro rò rỉ steel pipe fittings.
