Nguyên Lý Hoạt Động Van 1 Chiều: Cấu Tạo, Phân Loại Và Cách Chọn Chuẩn Kỹ Thuật

Trong các hệ thống cấp thoát nước, xử lý chất lỏng và khí nén, sự cố rò rỉ hay hiện tượng tụt nước mồi do dòng chảy ngược luôn là mối bận tâm lớn của các kỹ sư và thợ thi công. Một chi tiết cấu tạo tưởng chừng đơn giản nhưng đóng vai trò cốt lõi trong việc duy trì vận hành ổn định chính là van một chiều (check valve / non return valve). Việc nắm vững nguyên lý hoạt động van 1 chiều không chỉ giúp bạn ngăn ngừa các thảm họa bục vỡ đường ống do búa nước (water hammer) mà còn đảm bảo toàn bộ hệ thống vận hành bền bỉ, đúng công năng và tối ưu chi phí đầu tư của nguyên lý hoạt động van 1 chiều.

Van 1 Chiều Là Gì?

Van 1 chiều (Check Valve hoặc Non-Return Valve) là thiết bị cơ khí được lắp đặt trên đường ống nhằm mục đích cho phép chất lưu (nước, khí, dầu) đi theo một hướng nhất định và tự động đóng lại khi dòng chảy có xu hướng đảo chiều.

Không giống như các loại van khóa thông thường (như van bi hay van cổng) cần con người phải tác động tay gạt hay vô lăng, van 1 chiều hoạt động hoàn toàn tự động dựa vào chênh lệch áp suất và lực tác động của dòng chất lưu lên cơ cấu làm kín bên trong.

Tùy thuộc vào thiết kế kỹ thuật, cơ cấu đóng mở này có thể là đĩa van, lá lật, piston, viên bi kim loại hoặc các hệ thống hỗ trợ bằng lò xo đàn hồi. Mục đích cốt lõi của van 1 chiều trong hệ thống không phải là điều tiết lưu lượng, mà là chống chảy ngược, bảo vệ các thiết bị đắt tiền như máy bơm, đồng hồ đo nước và hệ thống đường ống phía trước.

Nguyên Lý Hoạt Động Van 1 Chiều Như Thế Nào?

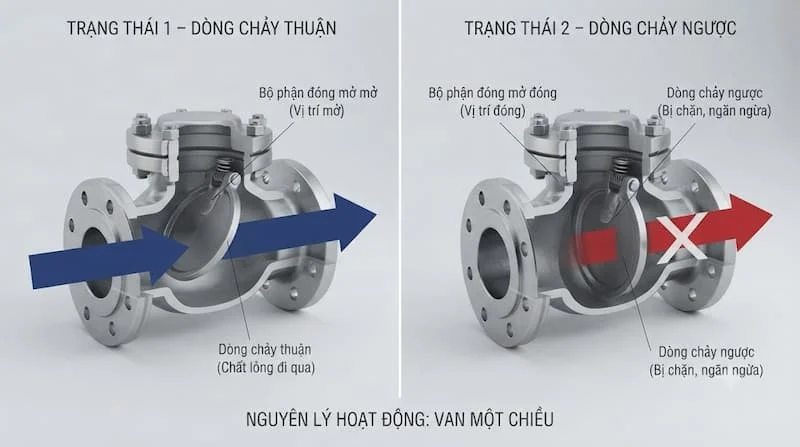

Để hiểu rõ nguyên lý hoạt động van 1 chiều, chúng ta cần phân tích chu trình vận hành tự động của nó qua 3 giai đoạn chuyển động cơ học dựa trên chênh áp của dòng chảy:

• Trạng thái 1: Dòng chảy thuận (Áp suất đầu vào lớn hơn Áp suất đầu ra) làm van MỞ.

• Trạng thái 2: Dòng chảy giảm hoặc Đảo chiều (Áp suất đầu ra lớn hơn Áp suất đầu vào) làm van ĐÓNG.

Giai đoạn 1: Dòng chảy đi đúng hướng (Mở van)

Khi máy bơm hoạt động hoặc hệ thống cấp dịch chuyển, áp suất chất lưu tại cửa vào (Inlet) gia tăng. Khi lực do chênh lệch áp suất này vượt qua trọng lực của cơ cấu đóng (hoặc thắng được lực ép của lò xo), đĩa van/lá lật/piston sẽ bị đẩy rời khỏi vị trí đệm làm kín (seat). Dòng chất lưu đi qua van dễ dàng với tổn thất áp suất tối thiểu.

Giai đoạn 2: Dòng chảy giảm hoặc dừng lại (Bắt đầu chuyển trạng thái)

Khi máy bơm ngắt hoặc áp suất nguồn cấp phía trước giảm dần, vận tốc dòng chảy tiến về mức 0. Lực đẩy duy trì trạng thái mở của van suy yếu. Lúc này, dưới tác động của trọng lực bản thân cơ cấu đóng hoặc lực nén của lò xo, đĩa van bắt đầu dịch chuyển ngược trở lại về phía vị trí đệm làm kín.

Giai đoạn 3: Dòng chất lưu có xu hướng chảy ngược (Đóng kín hoàn toàn)

Nếu xuất hiện hiện tượng dội ngược do chênh lệch áp suất (áp suất cửa ra Outlet lớn hơn cửa vào Inlet), chính áp lực của dòng chảy ngược này sẽ dồn ngược lại, nén chặt đĩa van/bi van ép sát vào bề mặt seat. Nhờ đó, van lập tức chặn đứng hoàn toàn không cho chất lưu chảy ngược trở lại.

Insight chuyên gia: Van 1 chiều không tự sinh ra dòng chảy hay tạo ra lực. Nó hoàn toàn là một cơ cấu phản ứng thụ động với các điều kiện chênh áp và động lực học dòng chảy trong hệ thống.

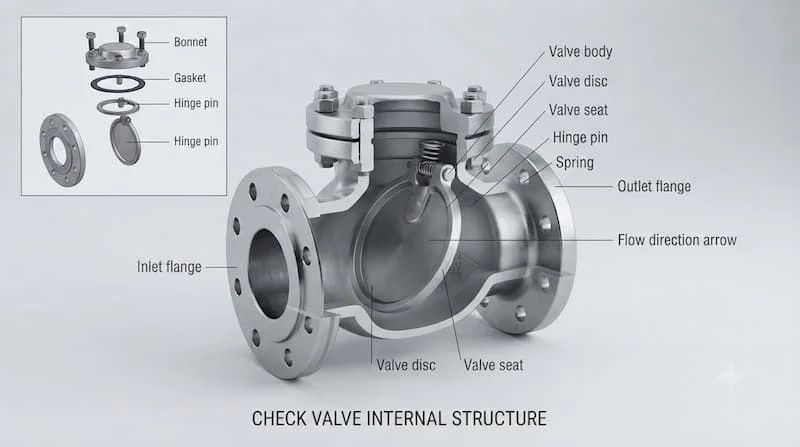

Cấu Tạo Nguyên Lý Hoạt Động Van 1 Chiều Gồm Những Bộ Phận Nào?

Một bộ van 1 chiều hoàn chỉnh thường được cấu thành từ các chi tiết cơ khí chính sau:

• Thân van (Body): Bộ phận bọc ngoài chịu áp lực chính, chế tạo từ đồng, inox, cast iron (gang), thép hoặc nhựa kỹ thuật. Thân van có nhiệm vụ bảo vệ cơ cấu bên trong và kết nối trực tiếp với đường ống thông qua ren, mặt bích hoặc kẹp wafer.

• Cơ cấu đóng mở (Disc / Plate / Piston / Ball): Bộ phận trực tiếp tiếp xúc và chặn dòng chảy. Đây có thể là đĩa kim loại, lá lật treo, quả bi cao su/inox hoặc piston nâng hạ.

• Vòng đệm làm kín (Seat / Gasket): Bề mặt tiếp xúc giữa đĩa van và thân van, thường lót gioăng cao su EPDM, NBR hoặc Teflon (PTFE) giúp đảm bảo độ kín khít tuyệt đối, chống rò rỉ rỉ rả.

• Lò xo (Spring): Xuất hiện trong các dòng van lò xo, giúp đưa đĩa van về vị trí đóng nhanh chóng ngay khi áp suất dòng thuận sụt giảm.

• Trục & Bản lề (Hinge / Shaft): Cố định lá van lật hoặc dẫn hướng cho đĩa van chuyển động đúng tâm.

• Nắp van (Bonnet): Cho phép tháo rời để kiểm tra, vệ sinh hoặc bảo trì các chi tiết bên trong mà không cần cắt bỏ toàn bộ thân van khỏi đường ống.

Nguyên Lý Hoạt Động Của Từng Loại Van 1 Chiều Phổ Biến

Mặc dù dựa trên quy luật chênh áp chung, mỗi cấu trúc thiết kế lại có cách thức vận hành cơ học riêng biệt nhằm phục vụ cho từng mục đích sử dụng cụ thể.

1. Van 1 chiều lá lật (Swing Check Valve)

Lá van dạng đĩa tròn được gắn với một trục bản lề cố định ở phía trên. Khi có dòng chảy thuận, lực đẩy của nước sẽ hất lá van quay quanh bản lề mở hổng đường ống. Khi dừng xả, lá van sập xuống tự nhiên nhờ trọng lực và bị áp lực nước ngược nén chặt vào seat. Loại van này phù hợp cho hệ thống nước sạch, lưu lượng lớn và vận tốc dòng chảy trung bình.

2. Van 1 chiều lò xo (Spring Check Valve)

Cơ cấu đóng (thường là đĩa tròn) được gắn nối với một lò xo nén. Khi áp suất dòng vào tạo ra lực lớn hơn lực đàn hồi của lò xo (gọi là áp suất mở van - cracking pressure), đĩa van bị đẩy lui để nước đi qua. Ngay khi dòng chảy chùng xuống, lò xo lập tức bung ra đẩy đĩa van bịt kín lỗ thông. Nhờ lực lò xo, van có thể lắp đặt linh hoạt theo cả phương ngang lẫn phương đứng.

3. Van 1 chiều nâng (Lift Check Valve)

Cơ cấu đĩa van hoặc piston di chuyển tịnh tiến lên xuống theo phương thẳng đứng bên trong thân van. Dòng chảy thuận đi từ bên dưới sẽ nâng đĩa van lên khỏi seat. Khi dòng chảy dừng hoặc đảo chiều, đĩa van hạ xuống nhờ trọng lực và áp lực ngược. Loại van này làm kín rất tốt nhưng tạo ra tổn thất áp suất cao hơn van lá lật.

4. Van 1 chiều bi (Ball Check Valve)

Sử dụng một viên bi kim loại bọc cao su chuyển động tự do bên trong buồng van. Dòng nước thuận đẩy viên bi cuộn lên trên ngách trống để mở lối cho chất lưu đi qua. Khi xuất hiện dòng chảy ngược, viên bi lùi về và lọt gọn vào cỗ seat hình nón, khóa chặt đường ống. Van bi ít bị dính cặn, rất phù hợp cho xử lý nước thải hoặc chất lỏng có độ nhớt.

5. Van 1 chiều Wafer / Bướm (Dual Plate Wafer Check Valve)

Bao gồm hai đĩa van hình bán nguyệt gắn chung một trục đứng ở giữa, hỗ trợ bởi lò xo xoắn. Thiết kế kẹp wafer siêu mỏng, tiết kiệm không gian và trọng lượng, chuyên dùng cho các đường ống công nghiệp cỡ lớn (từ DN50 trở lên).

So Sánh Nguyên Lý Hoạt Động Van 1 Chiều Của Các Loại Van 1 Chiều

Để dễ dàng đưa ra quyết định kỹ thuật, bảng tổng hợp dưới đây sẽ so sánh chi tiết cơ chế vận hành của từng dòng van:

Kết luận kỹ thuật: Không có loại van 1 chiều nào là "tốt nhất" cho mọi trường hợp. Lựa chọn chuẩn xác phải cân đối giữa: kiểu môi chất, áp suất mở van, hướng lắp đặt (ngang/đứng) và nguy cơ búa nước.

Tại Sao Van 1 Chiều Có Thể Tự Động Đóng?

Khả năng tự động đóng kín mà không cần cấp điện hay tác động cơ học của con người là điểm đắt giá nhất trên thiết bị này. Sự tự động hóa này diễn ra nhờ sự cân bằng lực vật lý đơn giản:

• Phương trình cân bằng lực: Khi van vận hành, đĩa van chịu tác động đồng thời của Lực đẩy dòng chảy thuận đối đầu với tổng Lực phản hồi (lò xo hoặc trọng lực) và Lực do áp lực ngược.

• Triệt tiêu dòng ngược: Khi Lực đẩy dòng chảy thuận bằng 0, lực phản hồi (trọng lực bản thân hoặc lực nén lò xo) kéo đĩa van di chuyển sát về seat. Lúc này, nếu xuất hiện dòng chảy ngược, lực do áp lực ngược tác động lên diện tích bề mặt đĩa van sẽ tạo nên một lực ép cơ học cực lớn.

• Càng nén càng kín: Áp suất dòng chảy ngược càng cao thì lực ép đĩa van vào gioăng seat càng mạnh, giúp hệ thống duy trì trạng thái đóng kín tuyệt đối.

Những Thông Số Quan Trọng Khi Chọn Nguyên Lý Hoạt Động Van 1 Chiều

Đã có rất nhiều sự cố bục vỡ đường ống diễn ra chỉ vì kỹ sư chọn van dựa trên đường kính ống mà bỏ qua các thông số kỹ thuật then chốt:

1. Kích thước định danh (DN / Inch): Phù hợp với hệ đường ống (DN15, DN20, DN25, DN32, DN50, DN100...).

2. Kiểu kết nối: Ren trong, mặt bích (JIS, ANSI, BS), kẹp Wafer hay hàn dán nhựa.

3. Vật liệu thân van: Đồng (cho nước sạch dân dụng), Inox 304/316 (cho hóa chất/thực phẩm), Gang (cho hạ tầng cấp thoát nước lớn), Nhựa PVC/PPR (cho môi trường ăn mòn).

4. Áp suất làm việc & Áp suất mở van (Cracking Pressure): Cần đảm bảo áp lực của máy bơm đủ mạnh để đẩy mở được đĩa van (đặc biệt là dòng van 1 chiều lò xo nặng).

5. Nhiệt độ hoạt động: Rất quan trọng khi lắp cho bình nóng lạnh, hệ thống hơi nước nhiệt độ cao (cần chọn gioăng chịu nhiệt Teflon hoặc kim loại làm kín).

6. Mũi tên chỉ hướng dòng chảy (Flow Direction): Mọi van 1 chiều đều dập nổi mũi tên chỉ hướng trên thân van. Lắp ngược chiều mũi tên đồng nghĩa với việc chặn hoàn toàn đường ống.

Van 1 Chiều Được Sử Dụng Ở Đâu?

Nhờ đặc tính bảo vệ tin cậy, van 1 chiều có mặt trong hầu hết mọi hạ tầng kỹ thuật từ dân dụng đến công nghiệp:

• Đầu ra máy bơm nước: Ngăn chặn hiện tượng nước dội ngược làm nứt vỡ vỏ bơm hoặc làm hỏng cánh quạt khi tắt máy; đồng thời duy trì cột nước mồi.

• Đầu vào bình nóng lạnh & Bình năng lượng mặt trời: Giữ nước nóng không chảy ngược về đường ống cấp nước lạnh khi mất áp, tránh làm chảy vỡ đường ống nhựa.

• Hệ thống cấp nước tòa nhà: Duy trì áp lực nước định hướng, chống thất thoát nước trên các trục đứng.

• Hệ thống khí nén & HVAC: Chống khí nén hoặc môi chất lạnh dội ngược về đầu nén khi máy nghỉ.

• Đầu ra đồng hồ đo nước: Ngăn hiện tượng quay ngược đồng hồ do biến động áp suất hoặc chống thất thoát nước sinh hoạt.

Những Sai Lầm Thường Gặp Khi Lắp Nguyên Lý Hoạt Động Van 1 Chiều

Lắp đặt sai cách không những khiến van vô hiệu hóa mà còn có thể gây thiệt hại nặng nề cho toàn bộ công trình:

• Sai lầm 1: Lắp ngược chiều mũi tên (Flow Arrow). Lỗi phổ biến nhất làm chặn đứng toàn bộ dòng chảy của hệ thống.

• Sai lầm 2: Lắp sai phương trong không gian. Dùng van 1 chiều lá lật (chỉ hoạt động nhờ trọng lực) cho đường ống đứng có dòng chảy đi từ trên xuống dưới sẽ làm van luôn trong trạng thái hở.

• Sai lầm 3: Bỏ qua nguy cơ búa nước (Water Hammer). Lắp van lá lật cho đường ống áp lực cao kéo dài có thể gây ra tiếng va đập "chát chúa" khi lá van sập nhanh, lâu ngày làm nứt vỡ ống. Trong trường hợp này phải ưu tiên van 1 chiều lò xo.

• Sai lầm 4: Chọn sai áp suất mở van. Lắp van lò xo quá cứng cho hệ thống chảy tự nhiên theo trọng lực khiến nước không thể chảy qua.

• Sai lầm 5: Không trang bị y-lọc phía trước. Cặn bẩn, sỏi sạn giắt vào đệm seat làm hở cơ cấu đóng, khiến van bị chảy ngược.

Checklist Chọn Van 1 Chiều Đúng Nhu Cầu

Trước khi quyết định mua van 1 chiều cho dự án hay ngôi nhà của mình, bạn nên rà soát qua các tiêu chí dưới đây:

• Bước 1: Xác định dạng môi chất (Nước sạch, nước thải, khí nén, hóa chất hay hơi nóng?).

• Bước 2: Đo chính xác kích thước đường ống định lắp (DN15, DN20, DN50...).

• Bước 3: Lựa chọn kiểu kết nối phù hợp (Nối ren, nối bích hay dán keo).

• Bước 4: Xác định vị trí và hướng lắp đặt (Ống ngang hay ống đứng; dòng chảy đi lên hay đi xuống?).

• Bước 5: Kiểm tra áp suất vận hành của hệ thống (PN10, PN16, PN25).

• Bước 6: Đánh giá nhiệt độ cực đại của môi chất.

• Bước 7: Chọn chất liệu thân van và vật liệu gioăng đệm.

• Bước 8: Tính toán tổn thất áp suất cho phép khi chất lưu đi qua van.

• Bước 9: Đánh giá rủi ro hiện tượng búa nước để chọn loại van phù hợp (Bi, Lá lật hay Lò xo).

• Bước 10: Lựa chọn nhà thương hiệu uy tín có nguồn gốc xuất xứ rõ ràng.

Cách Kiểm Tra Van 1 Chiều Có Hoạt Động Tốt Không?

Nếu phát hiện máy bơm liên tục mất nước mồi hoặc đồng hồ nước chạy bất thường, hãy kiểm tra tình trạng van theo các bước:

1. Kiểm tra ngoại quan: Quan sát chiều mũi tên trên thân van đã đúng hướng dòng chảy chưa. Tìm kiếm các vết nứt, rỉ nước tại mặt bích hoặc cổ ren.

2. Thử cơ cấu đóng mở: Với các loại van tháo rời được, dùng tay đẩy thử lá van/piston xem có bị kẹt cứng do cặn bẩn hay không. Lò xo có còn độ đàn hồi tốt không.

3. Kiểm tra độ kín bằng áp lực: Cô lập đoạn ống phía sau van, xả áp phía trước van. Nếu thấy nước tiếp tục chảy ra từ phía đầu vào, chứng tỏ gioăng làm kín đã bị mòn/rách hoặc bị rác giắt vào bẫy.

4. Lắng nghe âm thanh vận hành: Khi ngắt bơm, nếu nghe thấy tiếng va đập kim loại mạnh (búa nước), cần xem xét thay thế sang dòng van 1 chiều lò xo đóng êm.

Lưu ý an toàn: Luôn ngắt nguồn điện máy bơm và xả toàn bộ áp suất âm trên đường ống trước khi tháo van ra kiểm tra.

Câu Hỏi Thường Gặp Về Nguyên Lý Hoạt Động Van 1 Chiều (FAQ)

1. Nguyên lý hoạt động van 1 chiều như thế nào?

Van 1 chiều hoạt động hoàn toàn tự động dựa vào chênh lệch áp suất. Khi áp suất đầu vào lớn hơn đầu ra, lực dòng chảy sẽ đẩy mở đĩa van. Khi dòng chảy dừng hoặc đảo chiều, áp suất ngược cùng trọng lực hoặc lực lò xo sẽ nén chặt đĩa van lại để chặn dòng chảy.

2. Van 1 chiều có cần người điều khiển hay cấp điện không?

Hoàn toàn không. Van 1 chiều là thiết bị cơ khí vận hành thuần túy dựa vào động lực học dòng chảy và lực cơ học nội tại, không cần con người thao tác hay cấp nguồn điện.

3. Tại sao van 1 chiều vẫn bị rò rỉ chảy ngược?

Nguyên nhân chủ yếu do: Gioăng cao su làm kín bị lão hóa/rách, cặn bẩn/sỏi sạn giắt vào gờ seat khiến đĩa van không đóng kín được, lắp ngược chiều van, hoặc lực áp suất ngược chưa đủ mạnh để ép kín các dòng van lá lật cỡ lớn.

4. Van 1 chiều lò xo và van 1 chiều lá lật khác nhau thế nào?

Van lò xo dùng lực đàn hồi của lò xo để đóng van, có thể lắp ở mọi tư thế (ngang, đứng, nghiêng) và chống búa nước tốt. Van lá lật phụ thuộc vào bản lề và trọng lực, thoát nước nhanh hơn nhưng thường chỉ lắp cho đường ống ngang hoặc trục đứng dòng chảy đi lên.

5. Lắp van 1 chiều có làm giảm áp lực nước không?

Có. Mọi loại van 1 chiều đều tạo ra một mức độ tổn thất áp suất (tổn thất cục bộ) nhất định khi dòng nước phải tốn năng lượng để đẩy mở đĩa van. Tuy nhiên, mức giảm áp này thường rất nhỏ và hoàn toàn chấp nhận được so với lợi ích bảo vệ hệ thống.

Hiểu Đúng Nguyên Lý Để Chọn Van 1 Chiều Phù Hợp

Hiểu rõ nguyên lý hoạt động van 1 chiều chính là chìa khóa để thiết kế và vận hành một hệ thống đường ống an toàn, ổn định. Tóm gọn lại:

1. Dòng chảy thuận làm Van tự động MỞ.

2. Dòng chảy ngược làm Van tự động ĐÓNG.

3. Cơ chế vận hành phụ thuộc vào thiết kế (Lá lật, Lò xo, Piston, Bi) cùng tác động của chênh áp, trọng lực và lực đàn hồi.

Đừng bao giờ chọn mua van 1 chiều chỉ dựa vào đường kính! Hãy luôn xem xét đồng thời các yếu tố môi chất, nhiệt độ, áp suất làm việc và hướng lắp đặt thực tế đối với nguyên lý hoạt động van 1 chiều.
