Van Ren D25: Giải Pháp Kiểm Soát Dòng Chảy Nhỏ Gọn Và Tối Ưu Cho Hệ Thống Đường Ống

Trong thiết kế hạ tầng cơ điện và các mạng lưới cấp thoát nước mút đuôi, việc lựa chọn một thiết bị đóng ngắt vừa bảo đảm độ kín thính, vừa tối ưu hóa không gian và chi phí lắp đặt luôn là bài toán thực tế của các kỹ sư. Đối với các đường ống phân phối nhánh, dòng Van DN25 chính là mắt xích vàng được ứng dụng rộng rãi nhất. Sở hữu kết cấu cơ khí nhỏ gọn cùng phương thức liên kết ren tiện lợi, thiết bị này mang lại khả năng kiểm soát chất lưu linh hoạt và bền bỉ cho toàn bộ hệ thống kỹ thuật.

Van Ren D25 Là Gì?

Đối với các nhà thầu thi công vật tư, việc nắm vững các quy chuẩn kích thước và thuật ngữ định danh của dòng Van DN25 là gì là bước bắt buộc để tránh những sai sót khi bóc tách khối lượng bản vẽ.

Van ren D25 (hay còn được gọi là van DN25) là dòng van công nghiệp kích thước nhỏ, sử dụng phương thức liên kết bằng ren trong để kết nối trực tiếp với đường ống có kích thước danh nghĩa DN25, tương đương với đường kính ngoài của ống là phi 27 mm theo quy chuẩn đo lường thực tế tại Việt Nam.

Khi tích hợp vào mạng lưới đường ống kỹ thuật, dòng van nước ren D25 này đảm nhận các nhiệm vụ cốt lõi:

• Đóng/mở dòng chảy dứt khoát: Cách ly hoàn toàn các phân khu đường ống khi cần thiết.

• Điều tiết lưu chất mịn màng: Kiểm soát chính xác lưu lượng chất lỏng hoặc chất khí đi qua lòng van.

• Thích ứng đa môi trường: Vận hành bền bỉ trong các hệ thống cấp nước sạch, đường dẫn khí nén, dầu thủy lực nhẹ và hệ thống hơi nóng áp suất thấp.

Nguyên Lý Hoạt Động Của Van DN25

Biểu đồ vận hành của Van DN25 phụ thuộc trực tiếp vào cấu trúc cơ học bên trong thân van, nhưng đều hoạt động dựa trên nguyên lý thay đổi diện tích mặt cắt lòng ống.

Thiết bị chuyển đổi trạng thái dòng chảy thông qua các cơ chế điều khiển thông dụng:

• Cơ chế tay gạt: Thường ứng dụng trên các dòng van bi, người vận hành chỉ cần gạt một góc ngắn 90 độ để đóng mở dòng chảy siêu tốc.

• Cơ chế tay quay (Vô lăng): Ứng dụng trên van cổng hoặc van cầu, cho phép xoay nhiều vòng để nâng hạ đĩa van từ từ, giảm thiểu xung lực thủy động.

Trong kết cấu này, vai trò của ren là yếu tố then chốt tạo nên sự kín khít tuyệt đối. Các bước ren (ren trong của van kết hợp với ren ngoài của ống) khi được siết chặt sẽ tạo ra một liên kết ép cơ học vô cùng chắc chắn. Khi được bổ sung thêm các vật liệu làm kín phụ trợ, kết cấu ren này có khả năng chịu được áp lực rung lắc liên tục mà không bị rò rỉ chéo. Do đó, van ren trở thành lựa chọn lý tưởng cho các hệ thống đường ống kích thước nhỏ và vừa, nơi áp lực tĩnh không quá lớn và không gian thi công bị giới hạn.

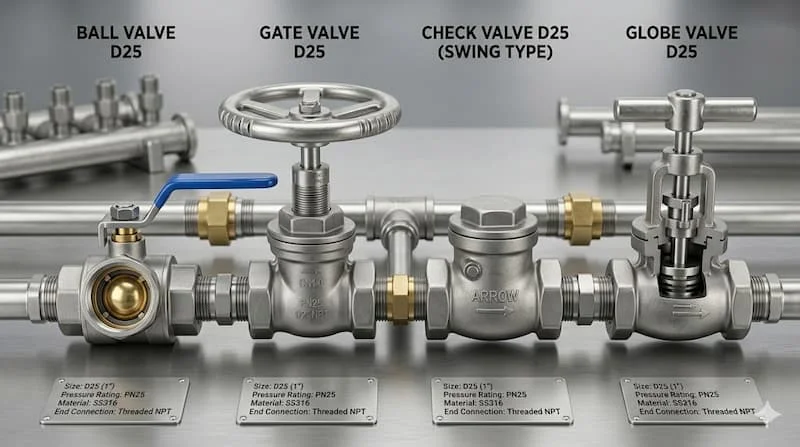

Các Loại Van DN25 Phổ Biến Hiện Nay

Để đáp ứng các yêu cầu khắt khe của từng vị trí công nghệ, dòng van DN25 ren trong được phát triển với nhiều kết cấu cơ học chuyên sâu:

1. Van bi ren D25 (Ball Valve)

Đây là dòng van bi ren D25 phổ biến nhất trên thị trường. Lõi van là một quả bi đục lỗ xuyên tâm, cho khả năng đóng mở nhanh và độ kín nước cực tốt. Van bi ren hầu như không làm sụt giảm áp suất của dòng lưu chất khi mở hoàn toàn.

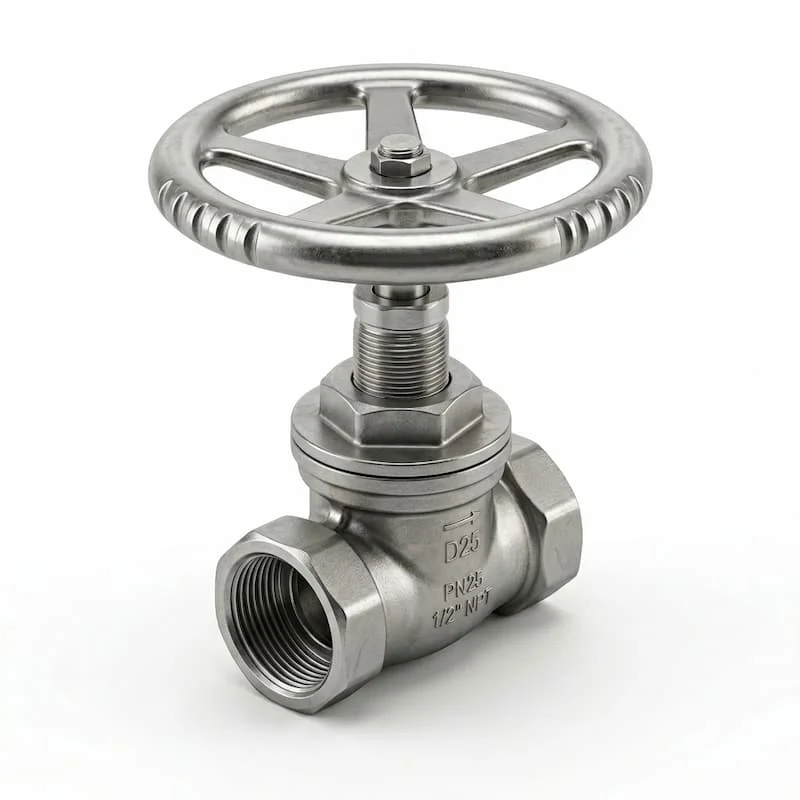

2. Van cổng ren D25 (Gate Valve)

Chặn dòng bằng một đĩa kim loại chạy lên xuống như một cửa sập. Thiết kế này phù hợp cho các đường ống yêu cầu dòng chảy thẳng hoàn toàn, giúp tổn thất áp suất động ở mức thấp nhất, tuy nhiên thời gian thao tác đóng mở sẽ lâu hơn van bi.

3. Van một chiều ren D25 (Check Valve)

Vận hành hoàn toàn tự động dựa trên áp lực dòng chảy để ngăn dòng chảy ngược, bảo vệ máy bơm và các thiết bị đo lường phía trước không bị phá hủy bởi áp lực dội về.

4. Van cầu ren D25 (Globe Valve)

Thiết kế lòng van hình chữ ngã, đĩa van ép thẳng xuống bệ đỡ. Đây là dòng van tối ưu nhất cho nhiệm vụ điều tiết lưu lượng dòng chảy từ góc độ nhỏ nhất mà không sợ bị hiện tượng xâm thực bào mòn lòng van.

5. So sánh môi trường sử dụng theo vật liệu

• Vật liệu Đồng (Brass): Vua của phân khúc nước sạch, hệ thống sưởi và khí nén dân dụng nhờ tính dẻo dai và kháng khuẩn tốt.

• Vật liệu Inox (SUS304/SUS316): Chuyên dụng cho nhà máy hóa chất, thực phẩm, nước thải có độ ăn mòn cao và hệ thống hơi nóng nhiệt độ lớn.

• Vật liệu Nhựa (PVC/PPR): Giải pháp kinh tế nhất cho hệ thống tưới tiêu nông nghiệp, xử lý nước bể bơi nhiệt độ thường.

Thông Số Kỹ Thuật Quan Trọng Của Van DN25

Một quyết định phê duyệt vật tư chuẩn xác đòi hỏi sự tương thích hoàn toàn giữa thông số của van và biểu đồ áp suất - nhiệt độ của hệ thống:

So Sánh Van DN25 Và Van Mặt Bích

Sự phân định ranh giới ứng dụng giữa liên kết ren và liên kết mặt bích là bài toán tối ưu chi phí mà mọi kỹ sư cần nắm rõ:

Lời khuyên chỉ định hệ thống:

• Vì sao van ren phù hợp hệ thống dân dụng? Hệ thống cấp nước tòa nhà dân dụng hoặc nhà máy nhỏ thường sử dụng ống phi 27 mm trở xuống với áp lực vừa phải. Liên kết ren giúp thi công nhanh chóng trong không gian hẹp mà không cần máy hàn hồ quang, tối ưu chi phí vật tư ở mức cao nhất.

• Khi nào nên chuyển sang mặt bích? Khi hệ thống của bạn nâng cấp lên kích thước đường ống lớn, hoặc vị trí đó phải chịu áp lực thủy động cực cao, rung lắc cơ học mạnh từ máy bơm công suất lớn. Lúc này liên kết bích mới đủ khả năng phân phối đều ứng suất lực, ngăn ngừa nứt gãy mối nối.

Tại Sao Van DN25 Bị Rò Rỉ?

Hiện tượng rỉ nước hoặc sụt giảm áp lực tại vị trí mối nối ren là sự cố thường gặp tại các công trường, xuất phát chủ yếu từ lỗi thao tác kỹ thuật:

• Quấn băng tan (băng keo non) sai cách: Quấn quá mỏng hoặc quấn ngược chiều quay của bước ren khiến băng tan bị đùn ra ngoài trong quá trình siết, tạo khe hở cho nước rỉ ra.

• Hiện tượng mòn ren và siết quá lực: Kim loại có giới hạn đàn hồi. Việc cố tình dùng mỏ lết lực lớn để siết cưỡng bức sẽ làm biến dạng, cháy ren hoặc nứt vỡ cổ ren của thân van.

• Chọn sai chuẩn ren (Lệch chuẩn BSP và NPT): Ren NPT là ren côn, trong khi ren BSP thường là ren thẳng. Nếu cố tình vặn hai chuẩn ren này vào nhau, chúng chỉ ăn khớp được 2 - 3 bước đầu rồi kẹt cứng, lòng ren bên trong bị phá hủy gây rò rỉ nước tại ren và làm giảm áp lực hệ thống.

Van DN25 Được Dụng Ở Đâu?

Sở hữu kích thước "vàng" trong thiết kế thủy lực cấp nước, dòng van này hiện diện tại hầu hết các phân khu kỹ thuật:

• Hệ thống cấp nước và máy bơm dân dụng: Kích thước D25 (phi 27) là kích thước tiêu chuẩn cho đầu ra của các dòng máy bơm nước gia đình, trục ống dẫn nước lên téc mái tầng cao.

• Hệ thống khí nén áp lực nhỏ & Tưới tiêu: Điều phối dòng khí cho các xưởng cơ khí nhỏ, chia nhánh đường ống tưới trong nông nghiệp công nghệ cao.

• Nhà máy thực phẩm & Dược phẩm vi sinh: Ứng dụng các dòng van bi ren D25 chất liệu inox 316 để điều phối dòng nước tinh khiết, nước RO một cách an toàn.

Giải mã kỹ thuật: Lý do kích thước DN25 trở thành kích thước phổ biến nhất thế giới là bởi vì theo tính toán thủy lực, đường kính phi 27 mm mang lại sự cân bằng hoàn hảo nhất giữa lưu lượng dòng chảy (m3/h) và vận tốc kinh tế của dòng nước, hạn chế tối đa hiện tượng sụt áp dòng do ma sát thành ống trong các kiến trúc công trình tầm trung.

Sai Lầm Thường Gặp Khi Chọn Van DN25

• Dùng van nhựa cho môi trường nhiệt độ cao: Lắp đặt van nhựa PVC D25 cho đường đầu ra của máy nước nóng năng lượng mặt trời. Dưới nhiệt độ cận ngưỡng 90 độ, nhựa sẽ bị mềm hóa, áp lực nước sẽ thổi bay mối nối ren.

• Chọn sai vật liệu lưu chất: Dùng van đồng cho môi trường hóa chất, nước nhiễm phèn nặng khiến thân van bị ăn mòn điện hóa, rỗ bề mặt sau vài tháng.

• Lắp ngược chiều dòng chảy: Đối với van một chiều hoặc van cầu ren, việc không quan sát mũi tên hướng dòng chảy đúc nổi trên thân van sẽ làm tê liệt hoàn toàn chức năng của hệ thống, gây hỏng thiết bị và giảm tuổi thọ van nghiêm trọng.

Hướng Dẫn Chọn Van DN25 Phù Hợp

Để tối ưu hóa quy trình thu mua vật tư, hãy áp dụng bộ checklist tiêu chuẩn sau:

• Bước 1: Xác định bản chất môi trường lưu chất: Nước sạch (chọn đồng), hóa chất/hơi nóng (chọn inox), nước tưới/nước thải nhẹ (chọn nhựa).

• Bước 2: Đối chiếu áp suất vận hành: Chọn chỉ số PN của van lớn hơn tối thiểu 1.5 lần áp lực làm việc thực tế của bơm.

• Bước 3: Kiểm tra chuẩn ren của hệ thống ống: Xác định rõ ống đang đi theo chuẩn ren côn NPT hay ren thẳng BSP để chọn thân van đồng bộ.

• Bước 4: Chọn phương thức điều khiển: Tay gạt cho ứng dụng đóng mở nhanh; tay quay cho ứng dụng điều tiết.

• Bước 5: Ưu tiên thương hiệu có chứng chỉ chất lượng: Đảm bảo độ dày thân van đạt chuẩn cơ khí quốc tế.

Khuyến cáo: Để đảm bảo tính đồng bộ tuyệt đối cho toàn hệ thống đường ống áp lực, bạn nên liên hệ trực tiếp với đội ngũ kỹ sư chuyên trách trước khi đưa ra quyết định mua model sản phẩm.

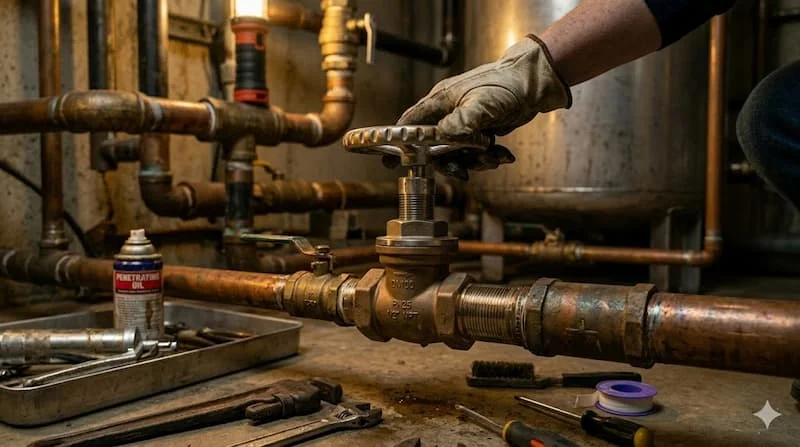

Hướng Dẫn Lắp Đặt Van DN25 Đúng Kỹ Thuật

Trình tự thi công liên kết ren đòi hỏi sự khéo léo để đảm bảo độ kín khít cơ học cao nhất:

1. Làm sạch bề mặt ren: Dùng khăn khô hoặc bàn chải sắt làm sạch hoàn toàn bụi bẩn, xỉ hàn, cát mịn bám trên các rãnh ren của cả van và ống.

2. Quấn băng tan đúng chiều quy chuẩn: Quấn băng tan theo chiều thuận của kim đồng hồ (nhìn từ đầu ống vào). Quấn đều tay từ 15 - 20 vòng, miết chặt để băng keo non điền đầy vào các khe ren.

3. Thao tác siết vừa đủ lực: Đặt van vuông góc với thớ ren của ống, dùng tay vặn nhẹ vài bước đầu để định hình, tránh hiện tượng lệch ren. Sau đó dùng mỏ lết siết chặt từ từ. Tuyệt đối không siết quá mạnh khi đã chạm ngưỡng kịch ren để phòng ngừa nứt vỏ van.

4. Chạy thử nghiệm hệ thống: Mở nguồn lưu chất, tăng dần áp lực bơm để kiểm tra rò rỉ tại vị trí ren trước khi tiến hành nghiệm thu bọc bảo ôn hoặc đóng hộp kỹ thuật.

Câu Hỏi Thường Gặp (FAQ)

Van ren D25 dùng chính xác cho đường ống phi bao nhiêu ngoài đời thực?

Van ren D25 tương đương với kích thước danh nghĩa DN25. Ngoài thực tế đời sống, dòng van này chuyên dụng để lắp đặt cho các đường ống có đường kính ngoài là phi 27 mm (đối với ống kim loại, ống inox hoặc ống nhựa PVC).

Dòng van nước ren D25 bằng đồng có chịu được nước nóng của bình bảo ôn không?

Hoàn toàn được. Các dòng van ren bằng đồng chất lượng cao có khả năng chịu nhiệt độ làm việc liên tục lên tới 120 độ, rất an toàn khi lắp đặt cho các đường ống nước nóng sinh hoạt, đầu ra của máy nước nóng năng lượng mặt trời hoặc hệ thống Heat Pump tòa nhà.

Tôi nên ưu tiên chọn van ren D25 chất liệu inox hay chất liệu đồng?

Nếu bạn sử dụng cho hệ thống nước sinh hoạt sạch, khí nén thông thường thì van đồng là sự lựa chọn tối ưu nhất về cả chi phí lẫn tính năng. Bạn chỉ nên nâng cấp lên van inox khi đường ống dẫn hóa chất, nước nhiễm mặn, nhiễm phèn nặng hoặc hệ thống hơi nóng công nghiệp (Steam) để tận dụng đặc tính kháng ăn mòn tuyệt đối của inox.

Van ren D25 có thể ứng dụng trong hệ thống khí nén áp lực cao được không?

Được, với điều kiện bạn phải sử dụng dòng van bi ren chịu áp lực cao (thường là van thân đồng dày hoặc van inox đạt chỉ số từ PN25 cho đến PN40). Không được phép sử dụng van nhựa hoặc van đồng thân mỏng PN10 cho khí nén vì khi áp lực khí nén tích tụ lớn có thể gây nổ vỡ van cực kỳ nguy hiểm.

Bao lâu thì hệ thống van ren công nghiệp cần được tiến hành bảo trì định kỳ?

Đối với các môi trường nước sạch thông thường, chu kỳ kiểm tra mắt thường và vận hành thử đóng mở van là 6 tháng một lần. Đối với các môi trường lưu chất có cặn bẩn hoặc hóa chất, nên tiến hành súc rửa đường ống và kiểm tra độ mài mòn của gioăng van sau mỗi 12 tháng vận hành liên tục để chủ động phòng ngừa rò rỉ.

Chọn Đúng Van Ren D25 Giúp Hệ Thống Hoạt Động Ổn Định

Sự thấu hiểu sâu sắc về cấu tạo, mác vật liệu và quy trình lắp đặt van ren D25 chính là chiếc chìa khóa vàng giúp các nhà thầu tối ưu hóa công năng vận hành của mạng lưới đường ống kỹ thuật. Lựa chọn đúng thiết bị, thao tác chuẩn kỹ thuật không chỉ bảo vệ an toàn cho các thiết bị động lực học đắt tiền phía sau mà còn cắt giảm tối đa chi phí tổn thất năng lượng và thời gian dừng máy sửa chữa.

Liên hệ đội ngũ kỹ sư để nhận tư vấn kỹ thuật chọn van ren D25 miễn phí.
