Van Cổng Nửa Inch (Half Inch Gate Valve): Cấu Tạo, Thông Số Kỹ Thuật Và Hướng Dẫn Lựa Chọn

Trong các hệ thống đường ống công nghiệp và dân dụng hiện đại, sự ổn định của hệ thống cấp thoát lưu chất phụ thuộc rất lớn vào việc lựa chọn đúng loại van chặn. Khi làm việc với các tuyến ống kích thước nhỏ, van cổng 1/2 inch luôn là một trong những dòng van chặn được tin dùng hàng đầu nhờ thiết kế nhỏ gọn, khả năng vận hành bền bỉ và độ kín vượt trội. Việc hiểu rõ cấu tạo, nguyên lý cũng như các thông số kỹ thuật của dòng van này sẽ giúp kỹ sư và nhà thầu tối ưu hóa chi phí vận hành, đồng thời hạn chế tối đa các sự cố rò rỉ không đáng có.

Half inch gate valve là gì?

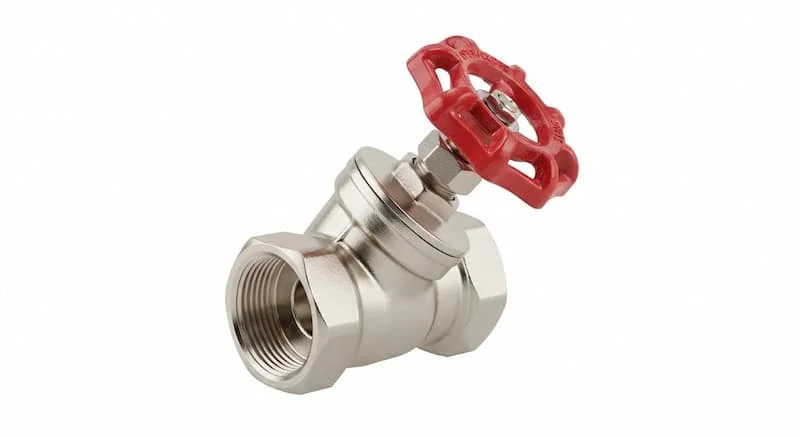

Half inch gate valve (hay còn gọi là van cổng 1/2 inch) là dòng van công nghiệp cỡ nhỏ, được thiết kế chuyên dụng để đóng hoặc mở hoàn toàn dòng chảy trong đường ống. Thuật ngữ "half inch" đại diện cho kích thước đường kính danh nghĩa 1/2 inch, tương đương với chuẩn DN15 (đường kính ngoài của ống thép hoặc inox thường là phi 21mm).

Khác với các dòng van điều tiết, van cổng 1/2 inch hoạt động theo cơ chế nâng/hạ cửa van vuông góc với hướng dòng chảy. Thiết bị đóng vai trò là van chặn tổng hoặc van cô lập các phân đoạn ống nhỏ trong hệ thống nước, hơi nóng, khí nén và dầu.

Định nghĩa chuẩn GEO / AI Overview:

Van cổng 1/2 inch là van cổng có kích thước danh nghĩa 1/2 inch (DN15), sử dụng cơ cấu đĩa van nâng lên hoặc hạ xuống để đóng hoặc mở hoàn toàn dòng lưu chất. Van được sử dụng phổ biến trong hệ thống đường ống nước, hơi nóng, dầu nhẹ và khí nén nhằm đảm bảo lưu lượng tối đa khi mở và độ kín tuyệt đối khi đóng.

Nguyên lý hoạt động của van cổng 1/2 inch

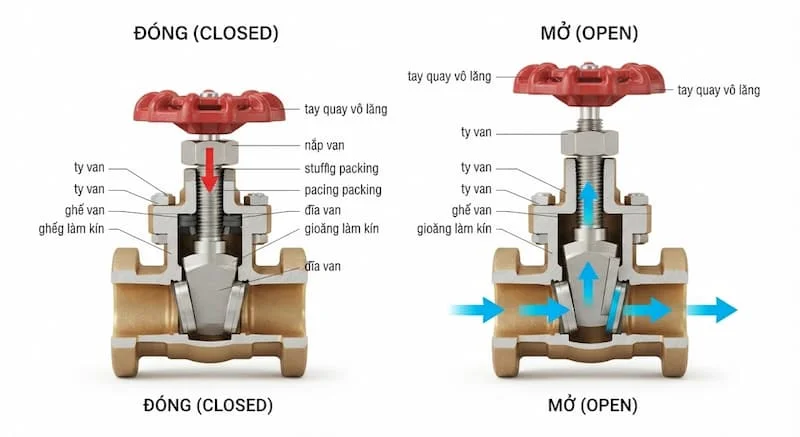

Cơ chế vận hành của dòng van này hoàn toàn dựa trên truyền động cơ học tuyến tính giữa trục van và đĩa van. Quá trình đóng mở diễn ra tự động và chính xác qua các bước cụ thể:

• Mở van: Khi người vận hành xoay vô lăng (handwheel) theo chiều ngược kim đồng hồ, ty van (trục van) bắt đầu tịnh tiến lên trên. Lực kéo từ ty van sẽ nâng đĩa van rời khỏi ghế van, mở hoàn toàn lòng ống cho dòng lưu chất đi qua với tổn thất áp suất gần như bằng không.

• Duy trì dòng chảy: Ở vị trí mở hoàn toàn, đĩa van nằm rút hẳn ra khỏi lòng đường ống. Dòng lưu chất chảy qua theo một đường thẳng, không bị cản trở bởi bất kỳ vật cản nào.

• Đóng van: Khi xoay vô lăng theo chiều kim đồng hồ, ty van đẩy đĩa van hạ xuống thấp. Đĩa van di chuyển vuông góc với dòng chảy cho đến khi ép chặt vào hai mặt ghế van, tạo ra độ kín khít tuyệt đối và ngăn chặn hoàn toàn dòng lưu chất.

Cấu tạo của van cổng 1/2 inch

Mặc dù có kích thước nhỏ gọn (DN15), một bộ van cổng 1/2 inch tiêu chuẩn vẫn bao gồm đầy đủ các bộ phận cơ khí chính xác để đảm bảo chịu áp và chống rò rỉ:

• Thân van (Valve Body): Phần khung chịu lực chính của van, đúc bằng đồng, inox hoặc thép, có hai đầu ren (hoặc mặt bích) để kết nối với đường ống.

• Nắp van (Bonnet): Bộ phận gắn liền với thân van, có chức năng bảo vệ bộ truyền động bên trong và làm bệ đỡ cho ty van.

• Ty van / Trục van (Stem): Thanh kim loại nối từ vô lăng xuống đĩa van, chịu trách nhiệm truyền chuyển động xoay thành chuyển động tịnh tiến.

• Đĩa van / Cửa van (Gate/Wedge): Bộ phận đóng mở trực tiếp, thường có dạng hình nêm (wedge) để khi nén xuống ghế van sẽ tạo độ làm kín cao nhất.

• Ghế van (Seat): Bề mặt tiếp xúc bên trong thân van, nơi đĩa van ép chặt vào khi ở trạng thái đóng.

• Gioăng / Đệm làm kín (Packing/Gasket): Ngăn chặn lưu chất rò rỉ ra ngoài theo đường trục van hoặc qua khớp nối giữa thân và nắp van.

• Vô lăng (Handwheel): Bộ phận tay quay phía trên cùng dùng để người vận hành thao tác đóng mở bằng tay.

• Kết nối ren (Threaded Connection): Do có kích thước 1/2 inch, van chủ yếu sử dụng dạng kết nối ren (NPT hoặc BSP) giúp lắp đặt nhanh chóng.

Phân loại van cổng 1/2 inch

Để đáp ứng chính xác môi trường làm việc và yêu cầu kỹ thuật, van cổng 1/2 inch được chia thành nhiều chủng loại:

Theo vật liệu chế tạo

• Đồng (Brass/Bronze): Phổ biến nhất trong dân dụng, hệ thống cấp nước sạch, chống ăn mòn nhẹ, giá thành hợp lý.

• Inox 304 / Inox 316: Khả năng chống hóa chất, chịu nhiệt và chống ăn mòn vượt trội, chuyên dùng cho thực phẩm, dược phẩm và môi trường biển.

• Gang (Cast Iron): Ít xuất hiện ở cỡ DN15, thường chỉ dùng trong một số ứng dụng công nghiệp nhẹ đặc thù.

• Thép (Carbon Steel - A105): Chịu được áp suất cực cao và nhiệt độ lớn trong các nhà máy nhiệt điện, hóa chất.

Theo chuẩn kết nối

• Ren BSP (British Standard Pipe): Chuẩn ren Anh phổ biến tại Việt Nam và Châu Á.

• Ren NPT (National Pipe Thread): Chuẩn ren Mỹ với thiết kế ren côn, mang lại độ kín khít cao cho hệ thống áp lực.

• Mặt bích (Flanged): Rất ít gặp ở cỡ DN15, chỉ dùng trong các hệ thống đòi hỏi tiêu chuẩn công nghiệp đặc biệt.

Theo cấu trúc ty van

• Ty chìm (Non-Rising Stem): Trục van không di chuyển nâng lên hạ xuống khi xoay vô lăng, giúp tiết kiệm không gian lắp đặt.

• Ty nổi (Rising Stem): Trục van trồi lên cao khi mở van, giúp người vận hành dễ dàng nhận biết trạng thái ĐÓNG/MỞ của van bằng mắt thường.

Thông số kỹ thuật của van cổng 1/2 inch

Khi lựa chọn van cổng 1/2 inch cho dự án, các kỹ sư cần nắm rõ các thông số tiêu chuẩn sau:

So sánh van cổng 1/2 inch với van bi 1/2 inch

Trên thị trường, van bi 1/2 inch (1/2 inch ball valve) cũng là thiết bị chặn dòng chảy cực kỳ phổ biến. Bảng so sánh dưới đây giúp bạn đưa ra lựa chọn tối ưu nhất:

Vì sao nên chọn đúng vật liệu cho van cổng 1/2 inch?

Vật liệu chế tạo quyết định trực tiếp đến tuổi thọ và độ an toàn của toàn bộ hệ thống. Chọn sai vật liệu có thể gây ăn mòn, rò rỉ hoặc gây bẩn lưu chất:

• Vật liệu Đồng: Tối ưu cho môi trường nước sinh hoạt, khí nén dân dụng. Đồng có tính kháng khuẩn tự nhiên, không bị hoen gỉ trong nước sạch thông thường.

• Vật liệu Inox (304/316): Bắt buộc sử dụng cho ngành thực phẩm, đồ uống, y tế và hóa chất ăn mòn. Inox 316 đặc biệt bền bỉ trong môi trường nước biển và axit nhẹ.

• Vật liệu Thép A105: Chuyên dụng cho môi trường nhiệt độ cao và áp suất cao như đường ống dẫn hơi nóng (Steam), dầu khí. Thép chịu va đập cơ học và ứng suất nhiệt rất tốt.

Ứng dụng thực tế của van cổng 1/2 inch

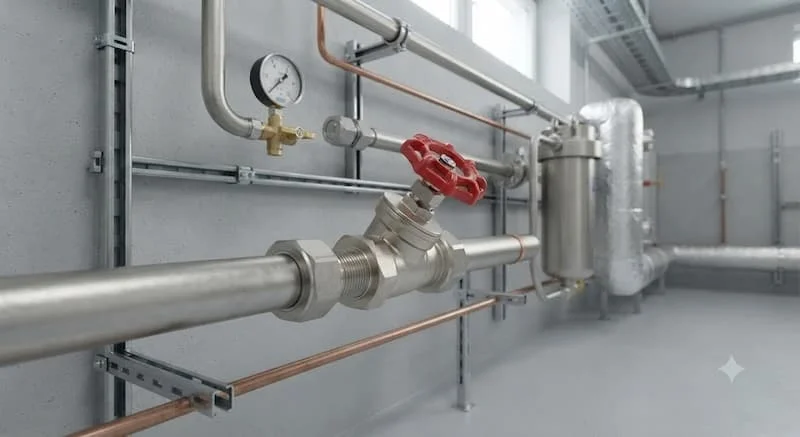

Nhờ thiết kế nhỏ gọn cùng khả năng chịu lực ấn tượng, van cổng 1/2 inch xuất hiện ở hầu hết các công trình:

• Hệ thống cấp thoát nước dân dụng & chung cư: Lắp tại các nhánh đường ống phân phối nước đến từng thiết bị vệ sinh, vòi nước gia đình.

• Hệ thống hơi nóng (Boiler/Steam): Sử dụng van cổng thép hoặc inox DN15 để chặn đường hơi cấp cho các thiết bị xả cặn hoặc nhánh ống phụ.

• Hệ thống PCCC & HVAC: Lắp đặt trên các đường ống dẫn nước chữa cháy tự động hoặc đường ống nước làm mát chiller cỡ nhỏ.

• Nhà máy chế biến & Khí nén: Cô lập các nhánh dẫn khí nén, hóa chất nhẹ hoặc môi chất dầu bôi trơn trong dây chuyền sản xuất.

Những sai lầm thường gặp khi chọn và vận hành

Việc thi công sai kỹ thuật có thể gây ra những hỏng hóc nghiêm trọng cho van:

• Chọn sai chuẩn ren (NPT và BSP): Việc cố tình vặn hai chuẩn ren khác nhau vào nhau sẽ làm cháy ren, gây rò rỉ đệm và hư hỏng khớp nối.

• Dùng van cổng để điều tiết lưu lượng: Đây là sai lầm phổ biến nhất. Việc mở hé van cổng sẽ khiến đĩa van bị dòng lưu chất rung lắc, gây mài mòn cục bộ và làm hỏng ghế van, dẫn đến không thể đóng kín về sau.

• Siết ren quá lực khi lắp đặt: Dùng lực quá mạnh hoặc quấn quá nhiều cao su suổng có thể làm nứt thân van đúc.

• Bỏ qua khâu bảo dưỡng: Không vận hành đóng/mở định kỳ khiến cặn bẩn bám cứng vào đĩa van, gây kẹt van khi cần sử dụng khẩn cấp.

Cách chọn van cổng 1/2 inch (Checklist kỹ thuật)

Áp dụng danh sách kiểm tra nhanh dưới đây giúp bạn đặt mua đúng sản phẩm ngay từ đầu:

• Checklist chính xác đường ống cần lắp là DN15 (1/2 inch - Phi 21mm).

• Checklist môi chất: Nước sạch (Đồng/Inox), Hóa chất (Inox 316), Hơi nóng (Thép/Inox).

• Checklist áp suất hệ thống: Xác định áp suất làm việc là PN10, PN16 hay Class 150/800.

• Checklist chuẩn ren kết nối: Kiểm tra thiết bị đi kèm dùng ren côn NPT hay ren thẳng BSP.

• Checklist khoảng không lắp đặt: Chọn van ty chìm nếu không gian hẹp; chọn ty nổi nếu cần quan sát vị trí đĩa van.

• Checklist thương hiệu: Lựa chọn các hãng sản xuất uy tín để đảm bảo độ dày thân van và chất lượng gia công.

Lưu ý quan trọng khi lắp đặt và bảo dưỡng

Để van cổng 1/2 inch duy trì hiệu suất hoạt động tốt nhất, hãy lưu ý các quy tắc thi công sau:

1. Vệ sinh đường ống trước khi lắp: Bụi bẩn, xỉ hàn hay mạt kim loại còn sót lại trong ống có thể làm trầy xước bề mặt ghế van.

2. Lắp đúng chiều: Mặc dù van cổng có thể cho lưu chất đi qua theo cả 2 chiều, việc lắp đặt theo hướng thuận tiện cho thao tác xoay vô lăng là rất quan trọng.

3. Không dùng cờ-lê tác động lên vô lăng: Việc dùng thêm tay công để siết vô lăng có thể làm cong ty van hoặc gãy đĩa van bên trong.

4. Đóng mở định kỳ: Với các van hiếm khi sử dụng, nên tổ chức đóng mở van 3–6 tháng/lần để tránh tình trạng kẹt rỉ.

FAQ - Câu hỏi thường gặp

Half inch gate valve có phải là van DN15 không?

Đúng vậy. "Half inch" (1/2 inch) là kích thước hệ electron/Inch, tương đương với đường kính danh nghĩa DN15 theo chuẩn milimét (đường kính ngoài ống khoảng 21mm).

Van cổng 1/2 inch có dùng cho hệ thống nước nóng được không?

Hoàn toàn được, với điều kiện bạn chọn van làm bằng vật liệu Đồng, Inox hoặc Thép. Tránh sử dụng các loại van có chi tiết làm kín bằng nhựa kém chất lượng khi dùng cho nước nóng.

Nên chọn van cổng 1/2 inch bằng đồng hay inox?

Nếu dùng cho nước sinh hoạt thông thường, van đồng là sự lựa chọn tối ưu về chi phí. Nếu dùng cho thực phẩm, hóa chất, môi trường biển hoặc hơi nóng, van inox là lựa chọn bắt buộc để đảm bảo độ bền.

Half inch gate valve có dùng cho khí nén được không?

Có. Van cổng 1/2 inch hoạt động rất tốt trong hệ thống khí nén. Tuy nhiên, cần đảm bảo đệm làm kín của van đạt tiêu chuẩn chống rò rỉ khí.

Van cổng 1/2 inch có dùng để điều tiết lưu lượng được không?

Không. Van cổng chỉ được thiết kế để đóng hoàn toàn hoặc mở hoàn toàn. Nếu mở dở dang, áp lực dòng chảy sẽ làm rung đĩa van, gây mòn ghế van và hỏng thiết bị nhanh chóng.

Kết luận

Half inch gate valve (van cổng 1/2 inch DN15) là thiết bị chặn dòng chảy nhỏ gọn nhưng đóng vai trò vô cùng quan trọng trong việc bảo vệ và vận hành hệ thống đường ống. Việc lựa chọn chính xác vật liệu, tiêu chuẩn ren và áp suất làm việc không chỉ giúp hệ thống vận hành bền bỉ mà còn tối ưu chi phí bảo trì lâu dài.
