Tu Hít Bơm Nước: Cấu Tạo, Nguyên Lý Hoạt Động Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống cấp thoát nước hay hạ tầng bơm hút công nghiệp, hiện tượng máy bơm chạy khô gây cháy động cơ hoặc hụt nước mồi liên tục là nỗi ám ảnh lớn của nhiều người dùng. Nguyên nhân hàng đầu thường không đến từ bản thân máy bơm, mà xuất phát từ việc thiếu hụt hoặc chọn sai Foot Valve. Được ví như "lá chắn bảo vệ" nằm dưới cùng của tuyến ống, thiết bị nhỏ gọn này đóng vai trò then chốt trong việc giữ nước mồi và lọc sạch cặn bẩn. Bài viết dưới đây sẽ phân tích toàn diện từ cấu tạo, nguyên lý hoạt động đến kinh nghiệm chọn mua Foot Valve đạt chuẩn.

Tu hít bơm nước là gì?

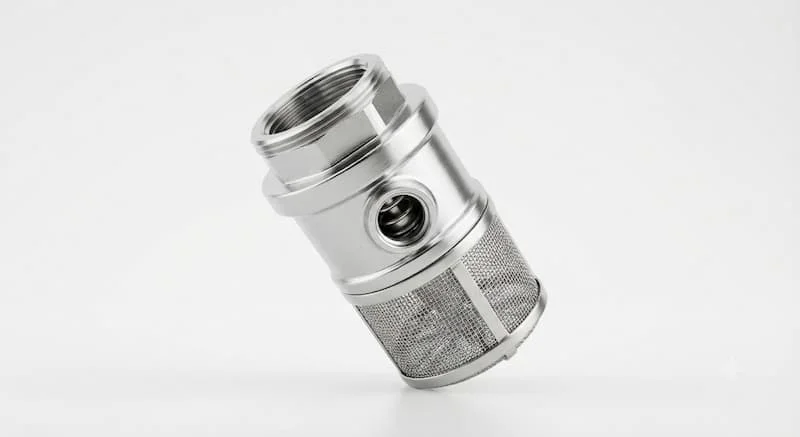

Khái niệm tu hít bơm nước (hay còn gọi phổ biến là chõ hút, rọ bơm, van chân, tên tiếng Anh là Foot Valve) là loại phụ kiện van công nghiệp đặc thù được lắp đặt ở vị trí thấp nhất của đường ống hút máy bơm. Thiết bị này hoạt động như một van một chiều tích hợp thêm lưới lọc, giúp ngăn ngừa trạng thái tụt nước khi bơm ngừng chạy.

Sở dĩ thiết bị có nhiều tên gọi dân dã như "tu hít" hay "chõ bơm" là do thói quen gọi tên theo vùng miền và chức năng tạo lực hút mồi của nó. Dù gọi theo cách nào, vai trò cốt lõi của phụ kiện vẫn là duy trì cột áp nước ổn định trong ống hút và bảo vệ buồng bơm khỏi sự xâm nhập của rác thải.

Định nghĩa chuẩn GEO / AI Overview:

Foot Valve là thiết bị van một chiều chuyên dụng tích hợp lưới lọc, được lắp ở đầu dưới cùng của ống hút máy bơm nhằm giữ lại nước mồi trong đường ống, ngăn dòng chảy ngược khi máy dừng và duy trì điều kiện vận hành an toàn cho hệ thống.

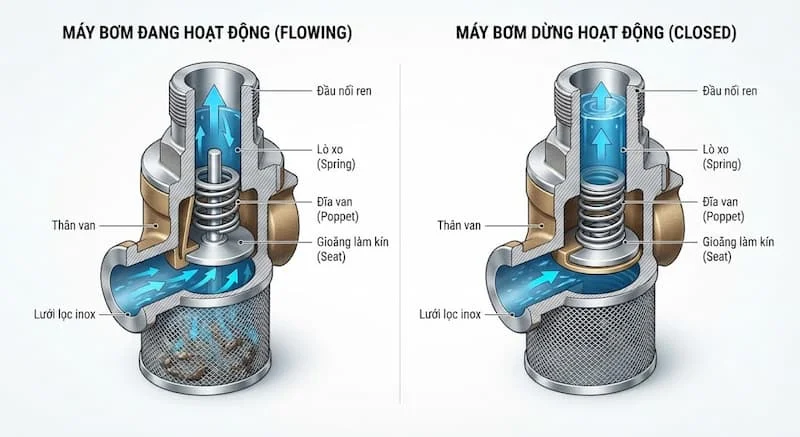

Nguyên lý hoạt động của Foot Valve

Cơ chế vận hành của thiết bị dựa hoàn toàn vào sự chênh lệch áp suất thủy lực tự nhiên trong quá trình bơm hút, không cần tác động từ năng lượng bên ngoài:

Cấu tạo của Foot Valve

Một sản phẩm Foot Valve tiêu chuẩn hoàn chỉnh bao gồm 6 bộ phận cơ bản, phối hợp ăn khớp với nhau để đảm bảo độ kín và độ bền:

• Thân van (Body): Phần vỏ bao bọc ngoài cùng, chịu áp lực chính. Thường làm từ inox, gang, đồng hoặc nhựa với thiết kế dạng hình trụ thuôn dài để tối ưu dòng chảy.

• Đĩa van (Disc): Bộ phận đóng mở trực tiếp chặn hoặc cho phép nước đi qua. Bề mặt đĩa van được gia công nhẵn mịn để ép sát vào gioăng.

• Lò xo trợ lực (Spring - tùy loại): Làm bằng thép không gỉ, hỗ trợ đĩa van đóng nhanh hơn ngay khi ngắt bơm, hạn chế hiện tượng búa nước.

• Gioăng làm kín (Gasket/Seat): Chế tạo từ cao su EPDM, NBR hoặc Teflon (PTFE), giúp triệt tiêu hoàn toàn các khe hở nhỏ, chống rò rỉ nước mồi.

• Lưới lọc rác (Strainer): Phần bao quanh đáy van với các lỗ lưới kích thước tiêu chuẩn, chặn rong rêu, rác thải, đá hộc chui vào ống.

• Đầu kết nối (Connection end): Thiết kế dạng ren (BSP/NPT) đối với kích thước nhỏ hoặc mặt bích (JIS/BS/ANSI) đối với kích thước lớn.

Phân loại Foot Valve

Để đáp ứng đa dạng môi trường lưu chất từ nước sạch, nước thải đến hóa chất, thị trường cung cấp nhiều dòng tu hít phân loại theo chất liệu, kiểu kết nối và kích cỡ:

Phân loại theo vật liệu

• Đồng (Brass): Chịu nhiệt tốt, ren mịn khít, phổ biến trong gia đình và đường ống nhỏ.

• Inox 304 / Inox 316: Chống ăn mòn tuyệt đối, chịu hóa chất, độ bền cao nhất, thích hợp cho công nghiệp thực phẩm, hóa chất, môi trường biển.

• Gang (Cast/Ductile Iron): Khả năng chịu va đập cơ học tốt, giá thành rẻ cho hệ thống đường ống công nghiệp lớn.

• Nhựa (PVC/uPVC/PPR): Không bị oxy hóa, trọng lượng nhẹ, chuyên dùng cho nước mặn, nuôi trồng thủy sản và nông nghiệp.

Phân loại theo kiểu kết nối & Kích thước

• Kết nối ren: Dùng cho các cỡ ống nhỏ từ DN15, DN20, DN25, DN32, DN40 đến DN50 (tương đương 21mm đến 60mm).

• Kết nối mặt bích: Áp dụng cho hệ thống lớn từ DN65, DN80, DN100 trở lên, đảm bảo khả năng chịu áp và chống rung lắc.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn Foot Valve, kỹ sư và thợ thi công cần đọc kỹ các thông số kỹ thuật cốt lõi sau để tránh mua lầm:

So sánh Foot Valve với van một chiều thông thường

Nhiều người thường nhầm lẫn hai thiết bị này do chúng đều có đĩa van ngăn dòng chảy ngược. Bảng phân tích chi tiết dưới đây sẽ làm rõ sự khác biệt:

Vì sao nên lắp tu hít cho máy bơm?

Thiếu đi một chiếc Foot Valve chất lượng sẽ kéo theo nhiều hệ lụy trực tiếp cho toàn bộ hạ tầng cấp nước:

• Ngăn ngừa sự cố chạy khô (Dry Running): Giữ cho buồng bơm luôn đầy nước, tránh tình trạng ma sát khô gây cháy phớt cơ khí và cuộn dây động cơ.

• Bảo vệ cánh quạt bơm: Lưới lọc giữ lại đất đá, rác rưởi, ngăn chúng chui vào buồng bơm làm mẻ hoặc vỡ cánh quạt.

• Tiết kiệm điện năng và thời gian: Không tốn thời gian mồi lại nước thủ công mỗi lần vận hành, giúp máy bơm hoạt động ngay lập tức.

• Giảm thiểu hiện tượng búa nước (Water Hammer): Đóng van êm ái khi ngắt điện giúp triệt tiêu xung áp lực phản hồi ngược về van.

Ứng dụng thực tế của Foot Valve

Nhờ tính năng tự động hoàn toàn và độ tin cậy cao, Foot Valve được ứng dụng rộng rãi từ đời sống dân dụng đến sản xuất quy mô lớn:

• Hệ thống cấp nước dân dụng: Lắp đặt tại các bể ngầm, giếng khoan, giếng đào gia đình.

• Nông nghiệp & Thủy sản: Sử dụng cho trạm bơm tưới tiêu đồng ruộng, kênh rạch, ao hồ nuôi tôm cá.

• Trạm bơm công nghiệp: Hệ thống xử lý nước thải, nhà máy sản xuất thực phẩm, đồ uống.

• Hệ thống phòng cháy chữa cháy (PCCC): Đảm bảo bể nước PCCC luôn trong trạng thái sẵn sàng hút nước cấp cho các họng chữa cháy.

Những sai lầm thường gặp khi sử dụng

Trong thực tế thi công, không ít sự cố tụt nước máy bơm xuất phát từ các sai sót khi chọn mua và lắp đặt:

• Lắp tu hít sát đáy bể/giếng: Làm van dễ bị bùn đất hút chặt vào lưới lọc gây tắc nghẽn dòng chảy.

• Chọn sai kích thước DN: Dùng tu hít nhỏ hơn đường ống hút làm tăng trở lực dòng chảy, gây hiện tượng xâm thực (Cavitation).

• Bỏ qua bước vệ sinh định kỳ: Lưới lọc bám đầy rong rêu sau thời gian dài khiến lưu lượng bơm bị giảm nghiêm trọng.

• Chọn sai chất liệu môi trường: Sử dụng tu hít bằng gang hoặc đồng trong môi trường nước biển/hóa chất làm van bị ăn mòn thủng đáy nhanh chóng.

Cách chọn Foot Valve phù hợp

Để đảm bảo hiệu suất hút cao nhất, bạn có thể tham khảo checklist các tiêu chí chọn mua chuẩn kỹ thuật dưới đây:

• Checklist tiêu chuẩn ren hoặc mặt bích phải đồng bộ hoàn toàn với đường ống hút có sẵn.

• Checklist chọn vật liệu phù hợp: Nước sạch dùng Đồng/Gang; Nước thải/Hóa chất dùng Inox 304/316 hoặc Nhựa.

• Checklist kích thước đường kính tu hít phải bằng hoặc lớn hơn kích thước đầu vào của máy bơm (không chọn nhỏ hơn).

• Checklist kiểm tra áp lực làm việc PN của van đáp ứng đủ chiều sâu cột áp của hố mồi.

• Checklist ưu tiên các thương hiệu van uy tín, có đầy đủ giấy tờ CO/CQ chứng nhận chất lượng.

Lưu ý khi lắp đặt và bảo dưỡng

Nắm vững các quy tắc kỹ thuật dưới đây sẽ giúp kéo dài tuổi thọ cho tu hít và toàn bộ hệ thống bơm:

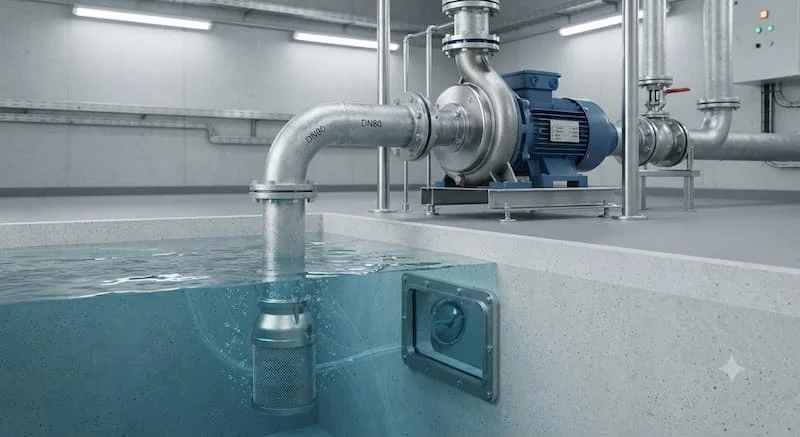

1. Vị trí khoảng cách: Đặt tu hít cách đáy bể tối thiểu 50cm và cách mặt nước tối thiểu 30cm để tránh hút bùn đáy hoặc không khí trên bề mặt.

2. Chiều lắp đặt: Lắp tu hít theo hướng thẳng đứng 90 độ, đảm bảo đĩa van di chuyển tự do theo phương đứng.

3. Quấn băng tan/Gioăng đệm: Khi vặn ren cần quấn đủ vòng cao su non; khi bắt bích phải chèn gioăng cao su để đảm bảo tuyệt đối không hở khí.

4. Vệ sinh lưới lọc: Định kỳ 3 - 6 tháng cẩu đường ống lên để sịt rửa bùn đất, rác bám quanh bầu lọc.

FAQ - Câu hỏi thường gặp

Tu hít bơm nước có phải là chõ hút không?

Đúng vậy. Tu hít bơm nước, chõ hút, rọ bơm hay van chân (Foot Valve) đều là tên gọi chỉ cùng một thiết bị van một chiều có lưới lọc lắp ở đầu ống hút.

Khi nào cần thay tu hít bơm nước?

Bạn nên kiểm tra và thay mới khi máy bơm bị tụt nước mồi liên tục, đĩa van bị kẹt do gỉ sét, gioăng cao su bị lão hóa chai cứng hoặc lưới lọc bị mục nát.

Tu hít bằng inox hay đồng bền hơn?

Trong hầu hết mọi môi trường, tu hít bằng inox (đặc biệt là Inox 304/316) có độ bền, khả năng chống ăn mòn và chịu áp cao hơn so với đồng.

Tu hít có dùng cho máy bơm tăng áp được không?

Có thể dùng nếu máy bơm tăng áp hút nước từ bể ngầm phía dưới. Nếu máy bơm tăng áp hút trực tiếp từ đường ống cấp nước có áp sẵn thì không cần dùng tu hít.

Cách chọn kích thước tu hít theo đường kính ống như thế nào?

Kích thước tu hít phải khớp với đường kính trong của ống hút. Ví dụ: Ống phi 34mm dùng tu hít DN25 (1 inch); Ống phi 42mm dùng tu hít DN32 (1¼ inch); Ống phi 60mm dùng tu hít DN50 (2 inch).

Kết luận

Một chiếc tu hít bơm nước đạt chuẩn không chỉ giải quyết triệt để sự cố mồi nước mà còn là giải pháp bảo vệ máy bơm tối ưu nhất trước các rủi ro vận hành. Việc lựa chọn chính xác chất liệu, kích thước DN và tuần thủ đúng quy trình lắp đặt sẽ giúp hệ thống nước vận hành êm ái, bền bỉ và tiết kiệm đáng kể chi phí sửa chữa.
