Hollow flange Là Gì? Giải Mã Thuật Ngữ Kỹ Thuật Dễ Gây Nhầm Lẫn

Trong quá trình đọc bản vẽ kỹ thuật, bóc tách khối lượng dự án hoặc trao đổi với các đơn vị cung ứng vật tư, đôi khi bạn sẽ bắt gặp thuật ngữ hollow. Tình huống này thường khiến những kỹ sư mới hoặc nhân viên thu mua cảm thấy bối rối: "Đây là loại mặt bích tiêu chuẩn nào? Tại sao tìm trong catalogue của các hãng lớn như ASME hay JIS lại không thấy tên gọi này?".

Vấn đề nằm ở chỗ, việc hiểu sai bản chất của hollow có thể dẫn đến những sai lầm nghiêm trọng trong việc lựa chọn thiết bị. Bạn có thể mua nhầm một loại mặt bích không tương thích với đường ống, dẫn đến việc không thể lắp đặt hoặc gây rò rỉ áp suất trong quá trình vận hành.

Thực tế, hollow không phải là một danh mục sản phẩm độc lập trong bảng tiêu chuẩn quốc tế, nhưng nó lại mang ý nghĩa thực tiễn quan trọng mà bất kỳ ai làm trong ngành piping cũng cần nắm vững để tránh những lãng phí không đáng có.

Hollow flange là gì? Định nghĩa chuẩn kỹ thuật

Dưới góc độ ngôn ngữ, "hollow" có nghĩa là rỗng. Vì vậy, một cách nôm na, hollow chính là loại mặt bích có phần thân rỗng (có lỗ trung tâm) để cho phép dòng lưu chất đi qua.

Tuy nhiên, cần phải khẳng định ngay: hollow không phải là một thuật ngữ chính thống trong tiêu chuẩn ASME B16.5 hay DIN. Trong thực tế thi công và thương mại, người ta thường dùng cụm từ này để ám chỉ các loại mặt bích kết nối ống thông thường như:

• Slip-on Flange: Mặt bích trượt lồng vào ống.

• Weld Neck Flange: Mặt bích cổ hàn.

• Socket Weld Flange: Mặt bích hàn bọc đúc.

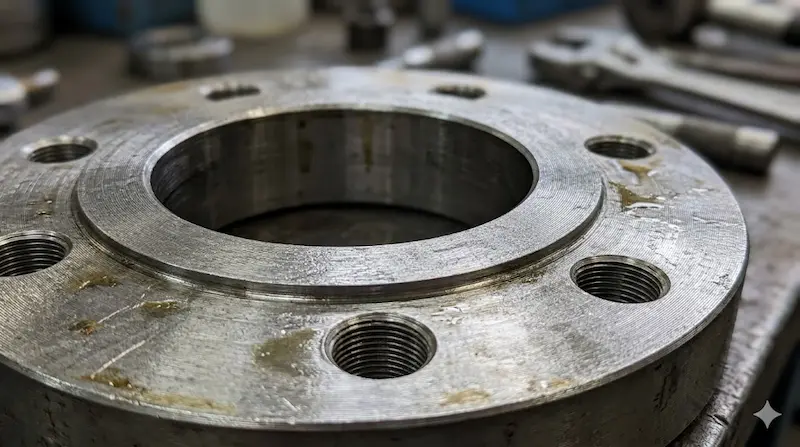

Bản chất của flange “rỗng” trong hệ thống piping

Nếu nhìn vào bản chất vận hành của một hệ thống đường ống, chúng ta sẽ thấy một sự thật thú vị: hầu hết các loại mặt bích trên thế giới hiện nay đều là "hollow". Chức năng cốt lõi của một hệ thống piping là dẫn truyền lưu chất từ điểm A đến điểm B một cách liên tục và an toàn. Do đó, các mặt bích kết nối bắt buộc phải có lỗ trung tâm (bore) để không làm gián đoạn dòng chảy.

Cấu tạo của một mặt bích rỗng thông thường bao gồm:

1. Phần thân bích: Chịu lực và chứa các lỗ bu lông để kết nối.

2. Lỗ trung tâm (Bore): Kích thước lỗ này thường được gia công tương ứng với đường kính ngoài hoặc đường kính trong của ống thép để đảm bảo lưu chất đi qua trơn tru nhất.

Insight: Thuật ngữ hollow thường nảy sinh khi người dùng muốn nhấn mạnh sự phân biệt với "Blind Flange" (Mặt bích mù). Khi bạn yêu cầu một mặt bích "rỗng", mục tiêu thực sự của bạn là tìm kiếm một giải pháp kết nối, không phải giải pháp bịt kín.

Các loại flange thường được gọi là “hollow”

Vì hollow không có mã sản phẩm riêng, nên khi cần mua hoặc thiết kế, bạn phải quy đổi nó về các loại mặt bích tiêu chuẩn sau:

Weld Neck Flange (WN)

Đây là loại mặt bích có cổ dài được hàn đối đầu với ống. Lỗ rỗng bên trong của WN flange được gia công bằng với đường kính trong của ống, giúp giảm tối đa sự xáo trộn dòng chảy và mài mòn hóa học tại mối nối.

Slip-On Flange (SO)

Loại mặt bích này có lỗ trung tâm lớn hơn đường kính ngoài của ống một chút để ống có thể trượt vào bên trong. Đây là loại "mặt bích rỗng" phổ biến nhất vì tính linh hoạt, dễ căn chỉnh và giá thành rẻ hơn so với loại cổ hàn.

Socket Weld Flange (SW)

Thường dùng cho các đường ống có kích thước nhỏ và áp suất cao. Nó có một gờ chặn bên trong lỗ rỗng để định vị đầu ống khi hàn.

Điểm chung: Tất cả các loại này đều tạo ra một hành lang thông suốt cho nước, dầu, khí hoặc hóa chất di chuyển qua điểm kết nối bích mà không bị cản trở.

Thông số kỹ thuật flange liên quan

Dù bạn gọi nó là hollow, khi đặt hàng bạn vẫn phải cung cấp đầy đủ các thông số dựa trên các tiêu chuẩn quốc tế như ASME B16.5, BS 4504, hoặc JIS B2220.

• Pressure Class (Cấp áp suất): Phổ biến nhất là Class 150, 300, 600, 900, 1500, 2500.

• Kích thước danh nghĩa (NPS): Từ DN15 đến hơn DN600.

• Vật liệu (Material): * Thép Carbon: ASTM A105 (bền, rẻ, dùng cho hơi, nước).

  • Thép không gỉ: Inox 304, 316 (chống ăn mòn, dùng cho thực phẩm, hóa chất).

• Tiêu chuẩn bề mặt (Face): RF (Mặt lồi), FF (Mặt phẳng) hoặc RTJ.

Việc không có thông số riêng cho "hollow" buộc kỹ sư phải xác định chính xác loại mặt bích cụ thể (WN, SO hay SW) để đảm bảo hệ thống vận hành an toàn dưới áp suất thiết kế.

So sánh hollow vs blind flange

Sự khác biệt giữa mặt bích rỗng và mặt bích đặc là căn bản nhất trong ngành phụ kiện đường ống:

Khi nào dùng “hollow flange”?

Thực tế, bạn sẽ dùng các mặt bích có đặc tính "rỗng" trong hầu hết mọi giai đoạn của một dự án công nghiệp:

• Kết nối đường ống chính: Dùng Weld Neck cho các đường ống dẫn dầu, khí áp lực cao nơi cần độ tin cậy tuyệt đối.

• Duy trì dòng chảy trong hệ thống HVAC: Thường dùng Slip-on flange để kết nối các đường ống nước làm lạnh, giúp việc lắp đặt tại hiện trường nhanh chóng hơn.

• Ngành hóa chất và thực phẩm: Sử dụng mặt bích rỗng bằng inox 316 để kết nối các bồn chứa, máy bơm với hệ thống dẫn truyền môi chất.



Sai lầm thường gặp khi làm việc với thuật ngữ này

Việc sử dụng sai thuật ngữ hoặc hiểu không thấu đáo về hollow có thể dẫn đến những hậu quả tai hại:

1. Tìm kiếm sản phẩm không tồn tại: Bạn yêu cầu nhà cung cấp báo giá "hollow" mà không kèm theo loại cụ thể (SO, WN...). Điều này khiến nhà cung cấp lúng túng và báo giá sai loại bạn cần.

2. Nhầm lẫn về kích thước lỗ (Bore size): Mỗi loại mặt bích rỗng có kích thước lỗ khác nhau. Ví dụ, lỗ của Slip-on sẽ lớn hơn lỗ của Weld Neck cho cùng một size ống. Nếu chọn sai, bạn sẽ không thể hàn ống vào mặt bích.

3. Tốn kém chi phí: Khi không làm rõ mục đích, bạn có thể mua nhầm mặt bích mù (Blind) đắt tiền và nặng nề, sau đó phải tốn công đem đi gia công khoét lỗ.

Cách chọn flange đúng thay vì tìm mua “hollow flange”

Để đảm bảo kỹ thuật và tối ưu chi phí, hãy tuân theo checklist dưới đây khi bạn gặp yêu cầu về một mặt bích rỗng:

• ✔ Xác định kiểu kết nối: Bạn muốn trượt ống vào bích (Slip-on) hay hàn đối đầu (Weld Neck)?

• ✔ Xác định áp suất vận hành: Hệ thống chạy bao nhiêu bar? Từ đó chọn Class 150 hay 300.

• ✔ Chọn vật liệu phù hợp: Môi trường có ăn mòn không? Nếu có, hãy ưu tiên inox.

• ✔ Kiểm tra tiêu chuẩn: Dự án dùng tiêu chuẩn Mỹ (ASME) hay châu Âu (DIN/PN)?

• ✔ Xác định Bore size: Độ dày thành ống (Schedule) là bao nhiêu để mặt bích rỗng có lỗ khớp hoàn toàn với ống.

Lưu ý khi làm việc và lắp đặt mặt bích

Một mặt bích rỗng chất lượng không chỉ nằm ở bản thân nó mà còn ở cách bạn lắp đặt:

• Kiểm tra độ nhám bề mặt: Phần mặt bích tiếp xúc với gioăng (gasket) phải sạch, không có vết xước sâu để ngăn chặn rò rỉ.

• Chọn Gasket đúng loại: Tùy vào môi chất và áp suất mà chọn gioăng cao su, gioăng chì hay gioăng kim loại.

• Siết lực bu lông đều: Luôn siết bu lông theo sơ đồ đối xứng để mặt bích không bị vênh, đảm bảo độ kín khít 100%.

Câu hỏi thường gặp về hollow (FAQ)

1. Hollow flange có phải là một loại mặt bích tiêu chuẩn không?

Không. Đây là thuật ngữ không chính thức, thường dùng trong giao tiếp thực tế để chỉ các loại mặt bích có lỗ cho dòng chảy đi qua.

2. Tôi nên gọi thế nào khi đặt hàng mặt bích rỗng?

Bạn nên gọi theo tên kỹ thuật cụ thể: Mặt bích rỗng loại hàn cổ (Weld Neck), mặt bích trượt (Slip-on), hoặc mặt bích hàn bọc đúc (Socket Weld).

3. Tại sao người ta không dùng "hollow flange" trong bản vẽ kỹ thuật?

Vì thuật ngữ này quá chung chung. Bản vẽ cần sự chính xác tuyệt đối về kiểu hàn và kích thước lỗ để tính toán ứng suất và lưu lượng dòng chảy.

4. Hollow khác Blind flange như thế nào?

Hollow có lỗ để dẫn lưu chất, Blind flange là một tấm đĩa đặc dùng để chặn đầu ống.

5. Vật liệu nào phổ biến nhất cho các loại mặt bích rỗng?

Thép đen A105 mạ kẽm hoặc sơn đen là phổ biến nhất cho nước và dầu. Inox 304/316 dùng cho các môi trường yêu cầu sạch sẽ hoặc chống hóa chất.

Kết luận

Thuật ngữ hollow mặc dù không xuất hiện trong các bộ tiêu chuẩn danh giá nhưng lại là một phần trong ngôn ngữ giao tiếp hàng ngày của giới kỹ thuật piping. Hiểu đúng bản chất của nó giúp bạn nhanh chóng phân loại được nhu cầu: kết nối hay bịt kín.

Tuy nhiên, để trở thành một chuyên gia hoặc một người mua hàng thông thái, hãy luôn quy đổi "mặt bích rỗng" về các mã tiêu chuẩn như WN, SO hay SW cùng với các thông số áp suất và vật liệu cụ thể. Điều này không chỉ giúp công trình của bạn an toàn hơn mà còn tối ưu hóa quy trình vận hành và bảo trì Hollow flange.
