SCH 50 Pipe: Thông số kỹ thuật và ứng dụng trong hệ thống áp lực trung bình

Bạn đang trong quá trình thiết kế hệ thống đường ống công nghiệp hoặc cần lựa chọn vật tư cho một dự án hạ tầng kỹ thuật? Chắc chắn bạn đã quen thuộc với các khái niệm như SCH 40 hay SCH 80. Tuy nhiên, khi đối mặt với yêu cầu về SCH 50, không ít kỹ sư và nhà thầu cảm thấy lúng túng.

Câu hỏi đặt ra là: SCH 50 thực sự là gì? Nó khác biệt thế nào so với các tiêu chuẩn độ dày phổ biến khác và liệu việc lựa chọn nó có thực sự tối ưu cho công trình của bạn? Việc chọn sai độ dày thành ống (Schedule) không chỉ dẫn đến lãng phí ngân sách mà nghiêm trọng hơn là hệ thống không chịu được áp suất vận hành, gây ra các sự cố rò rỉ hoặc cháy nổ nguy hiểm.

Hiểu rõ bản chất của SCH 50 là bước đi tiên quyết để đảm bảo tính an toàn và hiệu quả kinh tế. Bài viết này sẽ phân tích chi tiết từ định nghĩa, thông số kỹ thuật đến những ứng dụng thực tế của loại ống thép đặc thù này.

SCH 50 pipe là gì? Định nghĩa chuẩn kỹ thuật

Trong ngành công nghiệp đường ống, "SCH" là viết tắt của Schedule – một chỉ số dùng để phân loại độ dày thành ống thép. Cụ thể, SCH 50 là loại ống có độ dày thành ống được sản xuất theo tiêu chuẩn Schedule 50, nằm trong dải phân cấp độ dày trung bình của hệ thống tiêu chuẩn quốc tế.

Các tiêu chuẩn liên quan trực tiếp đến việc định danh này bao gồm ASME B36.10 (đối với ống thép carbon và thép rèn) và ASME B36.19 (đối với ống thép không gỉ). Dòng ống này được thiết kế để phục vụ các hệ thống yêu cầu khả năng chịu áp lực cao hơn mức tiêu chuẩn của SCH 40 nhưng chưa cần đến sự đồ sộ, tốn kém của SCH 80.

Mặc dù không xuất hiện phổ biến trên các kệ hàng bán lẻ như các dòng "quốc dân", SCH 50 vẫn đóng vai trò là mắt xích quan trọng trong các bản vẽ kỹ thuật chuyên biệt, nơi mà sự cân bằng giữa trọng lượng và áp suất làm việc được ưu tiên hàng đầu.

Bản chất của “Schedule” trong ống thép

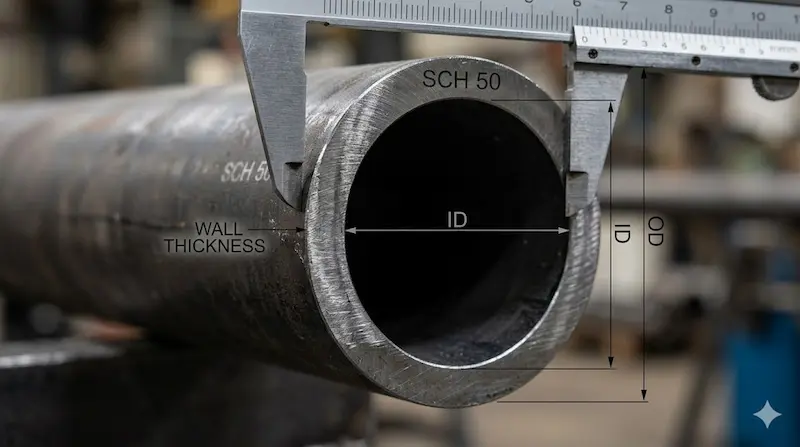

Một hiểu lầm tai hại mà nhiều người mắc phải là nghĩ rằng một chỉ số Schedule (ví dụ SCH 50) sẽ tương ứng với một độ dày (mm) cố định cho mọi kích thước ống. Thực tế, Schedule không phải là độ dày cố định.

Độ dày thành ống thực tế của SCH 50 phụ thuộc hoàn toàn vào đường kính danh nghĩa (NPS - Nominal Pipe Size).

• Cùng là SCH 50, nhưng ống NPS 8 (phi 219) sẽ có thành ống dày hơn nhiều so với ống NPS 4 (phi 114).

• Khi chỉ số SCH càng lớn, thành ống càng dày và khả năng chịu áp suất càng cao trên cùng một kích thước ống.

Insight chuyên nghiệp: Schedule thực chất là một cách chuẩn hóa dựa trên công thức giữa áp suất vận hành và ứng suất cho phép của vật liệu. Việc sử dụng hệ thống Schedule giúp các kỹ sư dễ dàng tính toán và đồng bộ hóa các phụ kiện (fitting) đi kèm mà không cần đo đạc thủ công từng milimet.

Thông số kỹ thuật SCH 50 pipe

Để làm việc hiệu quả với SCH 50, bạn cần nắm vững các thông số biến thiên dựa trên kích thước và vật liệu cấu thành.

• Đường kính danh nghĩa (NPS/DN): Trải dài từ các size nhỏ đến các size công nghiệp lớn.

• Độ dày thành ống: Được tra cứu theo bảng tiêu chuẩn ASME. Ví dụ, với ống NPS 8, SCH 50 thường có độ dày khoảng 10.31mm.



• Vật liệu chế tạo:

  • Thép Carbon (Carbon Steel): Phổ biến nhất, dùng cho các hệ thống dẫn dầu, khí, nước áp lực.

  • Thép không gỉ (Stainless Steel): Dùng trong môi trường hóa chất hoặc yêu cầu vệ sinh cao.

• Khả năng chịu áp suất: Đây là thông số "động". Áp suất làm việc của SCH 50 phụ thuộc chặt chẽ vào độ dày thực tế tại NPS đó và nhiệt độ vận hành của môi chất.

Lưu ý: Không thể đưa ra một con số áp suất chung cho tất cả ống SCH 50. Một ống SCH 50 ở 50°C sẽ có khả năng chịu áp khác hoàn toàn khi vận hành ở 300°C do hiện tượng suy giảm đặc tính vật lý của kim loại.

So sánh SCH 50 vs SCH 40 vs SCH 80

Việc đặt SCH 50 lên bàn cân so sánh sẽ giúp bạn thấy rõ vị thế của nó trong thiết kế:

Insight: Bạn có thể coi SCH 50 là "vùng đệm" kỹ thuật. Tuy nhiên, vì nó không phải là kích thước phổ biến lưu kho (stock), việc lựa chọn nó đôi khi khiến thời gian chờ hàng lâu hơn và giá thành có thể không cạnh tranh bằng SCH 40 hoặc 80 do sản xuất số lượng ít.

Vì sao SCH 50 pipe ít phổ biến hơn các cấp độ khác?

Trong thực tế, bạn sẽ thấy SCH 40 xuất hiện ở mọi nơi vì nó đủ đáp ứng cho 70-80% ứng dụng dân dụng và công nghiệp nhẹ. Ngược lại, khi cần áp suất thực sự lớn, các kỹ sư thường "nhảy" thẳng lên SCH 80 để đảm bảo hệ số an toàn dư dả.

SCH 50 rơi vào một tình thế khá đặc biệt:

1. Thiếu sự tối ưu hóa kho bãi: Các nhà máy thép thường tập trung dây chuyền cho các mã hàng có nhu cầu cao.

2. Tiêu chuẩn hóa: Trong nhiều bộ tiêu chuẩn thiết kế, SCH 40 và SCH 80 đã trở thành các cột mốc mặc định.

3. Yêu cầu đặc thù: SCH 50 thường chỉ xuất hiện trong các hệ thống đòi hỏi độ chính xác cực cao về trọng lượng (như trong đóng tàu hoặc hàng không vũ trụ) nơi mà mỗi kg thép dư thừa từ SCH 80 đều bị coi là lãng phí.

Khi nào nên dùng SCH 50 pipe?

Dù ít phổ biến, SCH 50 vẫn là "ngôi sao" trong những trường hợp cụ thể:

• Hệ thống áp lực trung bình cao: Khi tính toán thủy lực cho thấy SCH 40 có rủi ro bị bục, nhưng ngân sách hoặc tải trọng giá đỡ không cho phép dùng SCH 80.

• Ngành công nghiệp hóa chất nhẹ: Nơi áp suất dòng chảy cần sự ổn định nhưng không quá khắc nghiệt.

• Hệ thống HVAC công nghiệp: Các đường ống dẫn môi chất lạnh công suất lớn thường yêu cầu độ dày nhỉnh hơn mức tiêu chuẩn để chống lại sự rung động và mỏi của kim loại.

Insight: Sử dụng SCH 50 khi bạn cần một giải pháp "vừa đủ" – đủ an toàn hơn SCH 40 nhưng lại nhẹ nhàng hơn SCH 80.

Sai lầm thường gặp khi chọn SCH pipe

Việc thiếu kinh nghiệm trong việc đọc hiểu các chỉ số Schedule có thể dẫn đến những hậu quả nghiêm trọng cho dự án:

1. Nhầm lẫn Schedule là đường kính: Nhiều người mới vào nghề nghĩ rằng SCH là kích thước ngoài của ống. Hãy nhớ: SCH là độ dày, NPS mới là kích thước định danh.

2. Chọn theo giá thành thay vì thông số áp suất: Lựa chọn ống mỏng hơn yêu cầu kỹ thuật để giảm chi phí ban đầu là con đường ngắn nhất dẫn đến nổ ống và rò rỉ.

3. Bỏ qua yếu tố nhiệt độ: Một ống SCH 50 có thể đạt chuẩn áp suất ở nhiệt độ phòng nhưng sẽ trở nên cực kỳ nguy hiểm nếu dùng cho hơi nóng mà không tính đến hệ số suy giảm.

Hậu quả: Chi phí sửa chữa, thay thế và tổn thất do dừng máy (downtime) luôn cao gấp nhiều lần số tiền bạn tiết kiệm được khi chọn sai loại ống.

Cách chọn SCH pipe đúng tiêu chuẩn

Để chọn mua được loại ống phù hợp nhất cho dự án, hãy áp dụng checklist dưới đây:

• ✔ Xác định áp suất làm việc tối đa (Max Operating Pressure): Đây là thông số quan trọng nhất.

• ✔ Xác định nhiệt độ vận hành: Ảnh hưởng trực tiếp đến độ bền của vật liệu.

• ✔ Tra cứu bảng ASME: So sánh độ dày yêu cầu với các cấp độ SCH hiện có.

• ✔ Chọn vật liệu tương thích: Carbon steel cho dầu khí, Inox cho thực phẩm/hóa chất.

• ✔ Kiểm tra tính sẵn có: Nếu dùng SCH 50, hãy xác nhận với nhà cung cấp về thời gian giao hàng.

Lưu ý khi lắp đặt và sử dụng SCH 50 pipe

Khi thi công hệ thống sử dụng ống Schedule 50, cần đặc biệt lưu ý:

• Sử dụng phụ kiện (Fitting) đồng bộ: Phụ kiện hàn hoặc ren phải có cùng cấp áp suất hoặc cùng độ dày để tránh tạo ra "điểm yếu" tại các mối nối.

• Kiểm tra độ dày thực tế: Trước khi hàn, nên dùng thước kẹp đo độ dày thành ống để đảm bảo hàng đúng tiêu chuẩn, tránh hàng giả, hàng kém chất lượng.

• Kết hợp đúng môi trường: Lớp sơn phủ hoặc mạ bên ngoài cần phù hợp với điều kiện lắp đặt (trong nhà, ngoài trời hay dưới lòng đất).

Câu hỏi thường gặp về SCH 50 pipe (FAQ)

1. SCH 50 có phổ biến trên thị trường Việt Nam không?

So với SCH 40 và SCH 80, SCH 50 ít phổ biến hơn. Thông thường, các đại lý lớn sẽ chỉ nhập về khi có đơn đặt hàng cụ thể cho các dự án công nghiệp.

2. Làm thế nào để biết chính xác độ dày (mm) của ống SCH 50?

Bạn cần sử dụng bảng tra tiêu chuẩn ASME B36.10. Độ dày sẽ thay đổi theo từng kích thước NPS. Ví dụ: NPS 10 - SCH 50 sẽ dày khoảng 12.7mm.

3. Có thể dùng ống SCH 50 pipe thay thế cho SCH 40 không?

Hoàn toàn được. Về mặt kỹ thuật, SCH 50 dày hơn nên an toàn hơn. Tuy nhiên, bạn cần cân nhắc về chi phí và trọng lượng của toàn bộ hệ thống.

4. Tại sao lại gọi là Schedule mà không dùng trực tiếp độ dày mm?

Việc dùng "Schedule" giúp tiêu chuẩn hóa quốc tế, giúp việc lắp lẫn giữa ống của các nhà sản xuất khác nhau trên thế giới trở nên chính xác tuyệt đối.

Kết luận

SCH 50 là một giải pháp kỹ thuật tinh tế dành cho những hệ thống yêu cầu sự cân bằng giữa khả năng chịu áp và trọng lượng vật liệu. Mặc dù không quá phổ biến như các dòng ống tiêu chuẩn khác, nhưng trong những yêu cầu kỹ thuật đặc biệt, nó chính là lựa chọn giúp tối ưu hóa hiệu suất vận hành của toàn bộ công trình.

Việc hiểu đúng bản chất của Schedule và các thông số kỹ thuật đi kèm không chỉ giúp bạn trở thành một chuyên gia trong mắt đối tác mà còn là tấm lá chắn bảo vệ an toàn cho mọi dự án SCH 50 pipe.
