300 RF Flange: Giải pháp tối ưu cho hệ thống áp lực trung bình và cao

Bạn đang trong quá trình thiết kế một hệ thống đường ống áp lực phức tạp hay đơn giản là cần tìm mua vật tư thay thế cho dự án nhà máy? Chắc chắn bạn đã ít nhất một lần bắt gặp ký hiệu 300 RF trên bản vẽ kỹ thuật hoặc catalogue sản phẩm. Tuy nhiên, việc hiểu rõ bản chất đằng sau những ký tự này không phải là điều đơn giản đối với tất cả mọi người.

Thực tế, rất nhiều kỹ sư trẻ hoặc đơn vị thu mua thường xuyên nhầm lẫn giữa các loại mặt bích Class 300 với Class 150, hoặc không phân biệt được khi nào nên dùng mặt lồi (RF), mặt phẳng (FF) hay mặt rãnh (RTJ). Sự nhầm lẫn này không chỉ dừng lại ở việc lãng phí ngân sách mà còn tiềm ẩn nguy cơ cực kỳ nguy hiểm: rò rỉ hóa chất, hệ thống không đạt áp suất vận hành hoặc thậm chí là cháy nổ nghiêm trọng.

300 RF là một trong những loại mặt bích phổ biến nhất trong các hệ thống áp lực từ trung bình đến cao hiện nay. Hiểu đúng về nó chính là chìa khóa để đảm bảo an toàn và hiệu quả kinh tế cho mọi công trình công nghiệp.

300 RF flange là gì? Định nghĩa chuẩn kỹ thuật

Để hiểu về 300 RF, chúng ta cần bóc tách hai thành phần chính trong tên gọi của nó: "300" và "RF". Theo tiêu chuẩn quốc tế ASME B16.5 (Tiêu chuẩn mặt bích và phụ kiện nối bích của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ), con số này đại diện cho Pressure Class 300. Đây là cấp áp suất định danh, xác định khả năng chịu tải áp lực và nhiệt độ của mặt bích.

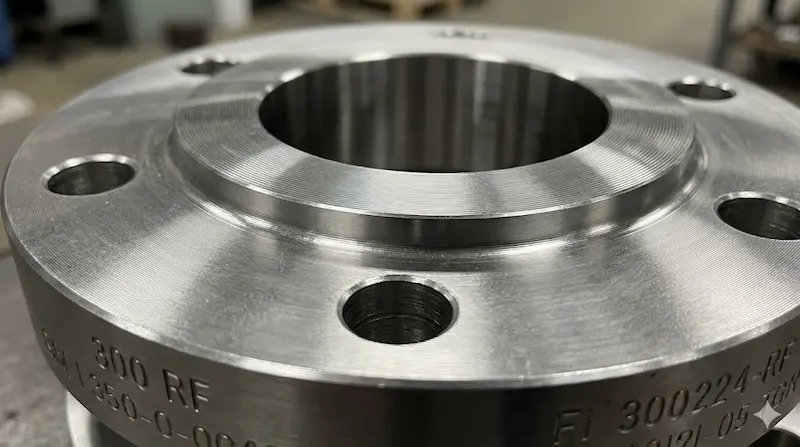

Ký hiệu "RF" là viết tắt của Raised Face (mặt bích lồi). Đặc điểm nhận dạng rõ rệt nhất của loại này là bề mặt tiếp xúc để đặt gioăng (gasket) được đúc cao hơn hẳn so với phần mặt bích có lỗ bu lông. Đối với Class 300, phần gờ nổi này thường có độ cao tiêu chuẩn là khoảng 1/16 inch (~1.6mm) hoặc lên tới 1/4 inch (~6.4mm) tùy theo kích thước và yêu cầu cụ thể.

Tóm lại, 300 RF là loại mặt bích có bề mặt lồi, được thiết kế để vận hành trong các môi trường áp suất cao hơn đáng kể so với dòng Class 150 thông thường. Nó kết hợp hoàn hảo với các loại gioăng bán kim loại hoặc gioăng xoắn ốc để tạo ra một mối nối cực kỳ bền vững.

Nguyên lý làm kín của RF flange – Tại sao lại hiệu quả?

Tại sao thiết kế mặt lồi (Raised Face) lại được ưu tiên hơn mặt phẳng (Flat Face) trong các ứng dụng áp lực? Câu trả lời nằm ở nguyên lý tập trung ứng suất.

Khi chúng ta siết chặt các bu lông, toàn bộ lực ép sẽ không phân bổ trên toàn bộ bề mặt mặt bích mà chỉ tập trung vào diện tích nhỏ của phần gờ nổi (Raised Face). Chính diện tích tiếp xúc nhỏ này tạo ra áp lực nén cực lớn lên gasket (gioăng làm kín). Dưới áp lực cao, gasket bị nén chặt, lấp đầy các rãnh răng cưa siêu nhỏ trên bề mặt RF, tạo ra một rào cản ngăn chặn môi chất rò rỉ ra ngoài.

Insight chuyên gia: RF flange cho độ kín vượt trội so với FF flange vì nó loại bỏ được hiện tượng "vênh" mặt bích khi siết bu lông quá chặt. Đối với Class 300, khả năng duy trì độ kín này là yếu tố sống còn để hệ thống vận hành liên tục mà không cần bảo trì thường xuyên.

Thông số kỹ thuật 300 RF flange – Tiêu chuẩn và kích thước

Khi làm việc với 300 RF, bạn cần tuân thủ nghiêm ngặt các thông số được quy định trong tiêu chuẩn ASME B16.5. Việc nắm vững các chỉ số này giúp bạn lựa chọn chính xác thiết bị tương thích.

• Áp suất làm việc: Class 300 có khả năng chịu áp suất định danh khoảng 50 bar (tương đương hơn 700 psi ở nhiệt độ phòng). Tuy nhiên, cần lưu ý áp suất làm việc thực tế sẽ giảm dần khi nhiệt độ môi trường tăng lên.

• Vật liệu phổ biến: * Thép carbon: ASTM A105 (phổ biến nhất cho dầu khí, hơi nóng).

  • Thép không gỉ: ASTM A182 F304/304L, F316/316L (dùng cho môi trường hóa chất, chống ăn mòn).

• Kích thước định danh: Từ DN15 (1/2") đến DN600 (24") và lớn hơn theo các tiêu chuẩn liên quan.

• Đặc điểm mặt bích: Bề mặt RF thường có các đường vân răng cưa (Serrated finish) để tăng độ bám cho gasket.

Một sai lầm phổ biến là mặc định Class 300 luôn chịu được 300 psi. Thực tế, con số "300" là một ký hiệu phân loại (Class), không phải là giá trị áp suất tối đa ở mọi điều kiện nhiệt độ.

Phân loại 300 RF flange phổ biến trên thị trường

Mặt bích Class 300 RF không chỉ có một hình dáng duy nhất. Tùy vào phương thức kết nối với đường ống mà chúng ta có các loại sau:

1. Weld Neck (WN): Có cổ dài để hàn đối đầu trực tiếp vào ống. Đây là loại chịu lực và rung động tốt nhất trong dòng Class 300.

2. Slip On (SO): Mặt bích trượt, ống được luồn vào trong và hàn cả mặt trong lẫn mặt ngoài. Dễ lắp đặt nhưng khả năng chịu lực thấp hơn WN.

3. Blind (BL): Mặt bích mù, dùng để bịt đầu ống hoặc các khoang chứa áp lực.

4. Socket Weld (SW): Dùng cho các đường ống kích thước nhỏ (DN50 trở xuống) với áp suất cao.

5. Threaded (NPT): Mặt bích ren, dùng trong các hệ thống không thể hàn hoặc khu vực dễ cháy nổ.

Insight: Mỗi loại mặt bích sẽ có ưu thế riêng. Trong các hệ thống hơi áp suất cao, Weld Neck Class 300 luôn là sự lựa chọn số 1 nhờ khả năng chuyển tải ứng suất từ mặt bích sang ống một cách đồng đều.

So sánh 300 RF vs 150 RF vs RTJ flange

Việc lựa chọn đúng cấp áp suất giúp cân bằng giữa an toàn và chi phí. Dưới đây là bảng so sánh nhanh:

Khi nào nên dùng 300 RF flange?

Không phải dự án nào cũng cần đến Class 300, nhưng trong những trường hợp sau, 300 RF là lựa chọn bắt buộc:

• Hệ thống hơi (Steam): Hơi nóng thường có áp suất và nhiệt độ cao, yêu cầu sự ổn định tuyệt đối từ các mối nối.

• Hệ thống nước áp lực cao: Các trạm bơm đẩy hoặc hệ thống PCCC của các tòa nhà chọc trời thường xuyên vận hành ở mức áp suất vượt ngưỡng Class 150.

• Ngành lọc hóa chất: Các đường ống dẫn môi chất ăn mòn nhẹ nhưng có áp lực dòng chảy lớn cần độ dày thành bích lớn của Class 300 để đảm bảo tuổi thọ.

• HVAC công nghiệp: Các hệ thống chiller công suất lớn sử dụng môi chất lạnh có áp suất cao.



Sai lầm thường gặp khi chọn flange 300 RF

Dưới đây là những "bẫy" mà người mua hàng và kỹ sư hiện trường thường mắc phải, dẫn đến những hậu quả tai hại:

1. Nhầm lẫn giữa Class 150 và 300: Hai loại này có cùng kích thước ống định danh nhưng lỗ bu lông và độ dày mặt bích hoàn toàn khác nhau. Việc cố tình lắp lẫn sẽ làm hỏng bu lông hoặc gây rò rỉ tức thì.

2. Chọn sai Gasket: Dùng gioăng cao su cho mặt bích Class 300 RF trong hệ thống hơi nóng là một thảm họa. Áp suất cao sẽ "thổi bay" gioăng chỉ sau vài giờ vận hành.

3. Bỏ qua yếu tố nhiệt độ: Một mặt bích A105 Class 300 có thể chịu được 51 bar ở 38°C, nhưng chỉ còn chịu được khoảng 28 bar ở 400°C. Không tính toán nhiệt độ có thể dẫn đến nổ hệ thống.

Cách chọn 300 RF flange đúng tiêu chuẩn

Để chọn mua được 300 RF chất lượng, hãy tuân thủ checklist chuyên gia sau đây:

• ✔ Xác định áp suất & nhiệt độ: Đảm bảo Class 300 nằm trong biểu đồ áp suất - nhiệt độ an toàn của vật liệu.

• ✔ Chọn đúng tiêu chuẩn: Luôn yêu cầu chứng chỉ ASME B16.5 để đảm bảo tính lắp lẫn toàn cầu.

• ✔ Chọn kiểu kết nối: Cân nhắc giữa WN, SO hay BL tùy theo điều kiện thi công tại hiện trường.

• ✔ Kiểm tra vật liệu: A105 cho ứng dụng thông thường, SS304/316 cho thực phẩm hoặc hóa chất.

• ✔ Phụ kiện đi kèm: Đảm bảo chọn đúng loại bu lông (thường là Gr.B7) và gasket phù hợp với bề mặt RF.

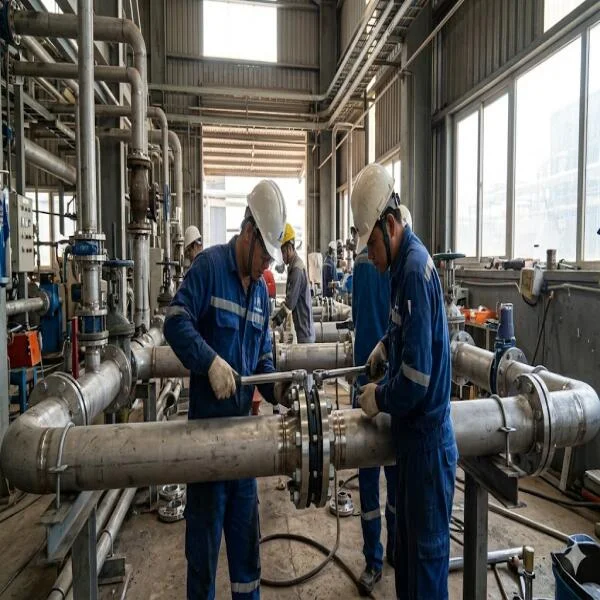

Lưu ý quan trọng khi lắp đặt RF flange

Lắp đặt đúng kỹ thuật quyết định 50% hiệu quả làm kín của mặt bích. Khi thi công 300 RF, cần chú ý:

• Siết bu lông theo sơ đồ sao (Star pattern): Luôn siết đối xứng để lực ép lên bề mặt RF và gasket đồng đều nhất.

• Kiểm tra bề mặt RF: Bất kỳ vết trầy xước sâu nào trên gờ lồi cũng có thể tạo đường dẫn cho môi chất rò rỉ. Nếu bề mặt bị hỏng, cần phải gia công lại hoặc thay mới.

• Dùng mỡ bôi trơn bu lông: Giúp lực siết đạt giá trị mô-men xoắn chuẩn xác hơn.

Câu hỏi thường gặp về 300 RF flange (FAQ)

1. 300 RF flange chịu được áp suất tối đa bao nhiêu bar?

Thông thường, ở nhiệt độ môi trường (dưới 38°C), nó chịu được khoảng 51 bar (740 psi). Tuy nhiên, giá trị này sẽ giảm đi khi nhiệt độ làm việc tăng lên.

2. RF và RTJ khác nhau thế nào?

RF sử dụng gờ nổi để nén gioăng phẳng hoặc gioăng xoắn. RTJ sử dụng rãnh cắt vào mặt bích và một vòng kim loại (ring) để làm kín, dùng cho áp suất cực cao (>100 bar).

3. Có thể dùng gasket cao su cho mặt bích Class 300 RF không?

Không khuyến khích. Với áp lực của Class 300, bạn nên dùng gioăng Spiral Wound (gioăng xoắn ốc) hoặc gioăng không amiăng (non-asbestos) để đảm bảo an toàn.

4. Mặt bích 300 RF có lắp vừa mặt bích 150 RF không?

Không. Khoảng cách lỗ bu lông và đường kính vòng bu lông (PCD) của Class 300 lớn hơn nhiều so với Class 150.

5. Nên chọn vật liệu A105 hay Inox 304 cho 300 rf flange?

Nếu dùng cho hơi nước, xăng dầu bình thường, A105 là đủ và tiết kiệm. Nếu dùng cho thực phẩm, hóa chất ăn mòn hoặc môi trường biển, hãy chọn Inox 304 hoặc 316.

Kết luận

Việc sử dụng 300 flange là minh chứng cho sự chuyên nghiệp và coi trọng tính an toàn trong kỹ thuật hệ thống ống áp lực. Với khả năng làm kín ưu việt, thiết kế bền bỉ theo tiêu chuẩn ASME B16.5, loại mặt bích này mang đến sự yên tâm tuyệt đối cho các nhà vận hành máy móc công nghiệp.

Để tối ưu hóa chi phí và đảm bảo độ bền cho công trình, việc hiểu rõ thông số, nguyên lý và các sai lầm cần tránh khi chọn mua mặt bích là vô cùng cần thiết. Hy vọng bài viết này đã cung cấp cho bạn cái nhìn chuyên sâu và thực tế nhất 300 rf flange
