Van 1 chiều bơm nước: Giải pháp tối ưu bảo vệ và duy trì áp suất hệ thống

Trong thiết kế và vận hành các hệ thống cơ điện, máy bơm nước được ví như trái tim điều phối lưu chất cho toàn bộ công trình. Tuy nhiên, để trái tim ấy hoạt động bền bỉ, không bị quá tải hay hỏng hóc đột ngột, việc lắp đặt các thiết bị phụ trợ bảo vệ là điều bắt buộc. Một trong những thiết bị quan trọng nhất nhưng thường bị xem nhẹ trong khâu lựa chọn chính là van một chiều bơm nước. Thiếu đi dòng van này, hệ thống cấp nước sẽ đối mặt với hàng loạt rủi ro từ tụt áp, mất nước mồi cho đến hiện tượng va đập thủy lực phá hủy đường ống. Bài viết dưới đây sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và những lưu ý kỹ thuật cốt lõi giúp bạn tối ưu hóa hiệu suất vận hành của thiết bị này.

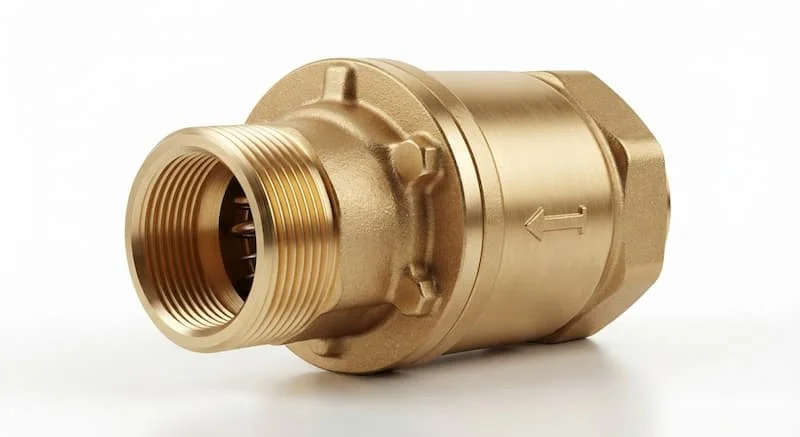

Van 1 chiều bơm nước là gì?

Van 1 chiều bơm nước là thiết bị chỉ cho phép nước chảy theo một hướng duy nhất từ máy bơm đến hệ thống sử dụng, đồng thời tự động ngăn dòng nước chảy ngược khi máy bơm ngừng hoạt động. Thiết bị đóng vai trò nền tảng giúp bảo vệ máy bơm khỏi các xung lực có hại, duy trì lượng nước mồi cần thiết và kéo dài tuổi thọ cho toàn bộ hệ thống đường ống.

Trong hệ thống cấp nước công nghiệp lẫn dân dụng, vai trò của dòng van này là không thể thay thế. Khi máy bơm vận hành, áp lực đẩy nước lên các tầng cao hoặc các bể chứa là rất lớn. Tại thời điểm máy bơm dừng đột ngột, khối lượng nước khổng lồ ở trên cao theo quán tính sẽ đổ ngược về phía dòng hút. Van một chiều xuất hiện như một lá chắn cơ học tự động chặn đứng dòng chảy ngược này, bảo vệ toàn vẹn cấu trúc đường ống.

Điểm khác biệt cốt lõi giữa van một chiều và van khóa nước thông thường (như van cổng, van bi) nằm ở tính chủ động vận hành. Van khóa nước yêu cầu phải có tác động ngoại lực từ con người hoặc bộ truyền động điện để đóng mở. Ngược lại, van một chiều hoạt động hoàn toàn tự động dựa trên sự chênh lệch áp suất của chính dòng lưu chất, không cần bất kỳ nguồn năng lượng hay sự can thiệp thủ công nào.

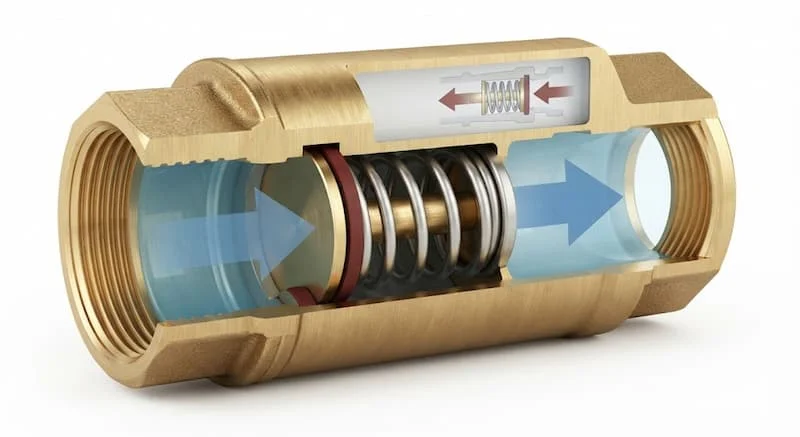

Nguyên lý hoạt động của van 1 chiều bơm nước

Nguyên lý vận hành của van 1 chiều bơm nước dựa trên sự cân bằng lực giữa áp suất dòng chảy và cơ cấu cơ học bên trong thân van. Thiết bị không cần cấp điện hay khí nén mà tận dụng chính động năng của dòng nước để chuyển đổi trạng thái đóng mở.

Khi máy bơm khởi động và hoạt động bình thường, áp lực nước ở phía đầu vào tăng cao, tạo ra một lực đẩy lớn hơn lực đàn hồi của lò xo hoặc trọng lượng của đĩa van. Lực này đẩy đĩa van rời khỏi bệ đỡ, tạo khoảng trống cho dòng nước lưu thông mượt mà qua hệ thống về phía trước.

Khi máy bơm ngừng hoạt động, áp lực nước từ phía đầu vào ngay lập tức sụt giảm về 0. Lúc này, áp suất ngược từ lượng nước tồn đọng trong đường ống phía sau kết hợp với trọng lực tự nhiên hoặc lực nén của lò xo sẽ ngay lập tức ép chặt đĩa van trở lại bệ đỡ. Cơ chế này diễn ra trong tích tắc, giúp chặn đứng dòng nước chảy ngược và giữ cho toàn bộ phần đường ống từ van trở về đầu hút luôn đầy nước, loại bỏ hoàn toàn hiện tượng mất nước mồi cho lần khởi động tiếp theo.

Cấu tạo van 1 chiều bơm nước

Để đảm bảo khả năng chịu áp lực liên tục và độ kín khít tuyệt đối, cấu tạo van 1 chiều bơm nước bao gồm các bộ phận cơ khí chính xác sau:

• Thân van: Phần vỏ bọc chịu lực bên ngoài, thường được đúc từ gang, đồng hoặc inox, có nhiệm vụ bảo vệ các chi tiết chuyển động bên trong khỏi va đập vật lý.

• Đĩa van: Chi tiết chịu trách nhiệm đóng ngắt trực tiếp dòng lưu chất. Đĩa van di chuyển tịnh tiến hoặc lật góc tùy thuộc vào kiểu thiết kế của từng loại van.

• Lò xo: Thường xuất hiện trong các dòng van lò xo hoặc van chữ ngã, giúp đẩy nhanh quá trình đóng đĩa van ngay khi dòng chảy vừa dừng lại.

• Trục van: Thanh dẫn hướng cố định tâm chuyển động của đĩa van, giữ cho đĩa van không bị lệch khỏi bệ đỡ khi chịu áp lực lớn.

• Gioăng làm kín: Bộ phận đệm làm bằng cao su chịu lực EPDM hoặc màng PTFE, giúp tăng độ kín khít giữa đĩa van và bệ đỡ, ngăn chặn hoàn toàn việc rò rỉ nước.

• Nắp van: Phần nắp phía trên thân van, có thể tháo rời để kỹ sư tiến hành bảo trì, vệ sinh hoặc thay thế các linh kiện bên trong mà không cần cắt ống.

• Kết nối ren hoặc mặt bích: Cơ cấu đúc sẵn ở hai đầu thân van giúp cố định thiết bị vào hệ thống đường ống một cách chắc chắn.

Các loại van 1 chiều bơm nước phổ biến

Tùy thuộc vào không gian lắp đặt, lưu lượng và áp suất vận hành, người ta phân loại thiết bị theo các tiêu chí cụ thể:

Theo cấu tạo cơ học

• Van lá lật: Thiết kế đĩa van như một chiếc lá lật góc 45 hoặc 90 độ. Ưu điểm là độ cản dòng thấp, lưu lượng qua van lớn, nhưng nhược điểm là tốc độ đóng chậm hơn van lò xo, dễ gây ra tiếng ồn khi đóng đột ngột.

• Van lò xo: Sử dụng lực đàn hồi của lò xo để ép đĩa van. Dòng van này đóng cực nhanh, chống va đập thủy lực tốt và có thể lắp đặt linh hoạt theo cả phương đứng lẫn phương ngang.

• Van cánh bướm: Gồm hai nửa cánh bướm gập lại ở giữa, trọng lượng nhẹ, tiết kiệm không gian, thích hợp cho các đường ống có kích cỡ lớn trong công nghiệp.

• Van bi: Sử dụng một viên bi rỗng di chuyển lên xuống. Dòng van này ít bị kẹt bởi tạp chất, thường ứng dụng cho các hệ thống nước thải hoặc nước thô.

• Van rọ hút (Chõ bơm): Sự kết hợp giữa van một chiều lò xo hoặc lá lật với một lưới lọc rác ở đầu vào, chuyên lắp ở vị trí cuối cùng của đường ống hút dưới bể ngầm.

Theo vật liệu và kiểu kết nối

Vật liệu đúc van bao gồm đồng (dùng cho dân dụng), gang (dùng cho công nghiệp thông thường) và inox (dùng cho môi trường hóa chất, nước sạch cao cấp). Về kết nối, hệ thống đường ống nhỏ ưu tiên sử dụng kết nối ren để dễ lắp đặt, trong khi các hệ thống từ DN50 trở lên bắt buộc sử dụng kết nối mặt bích để đảm bảo khả năng chịu lực nén cực đại.

Thông số kỹ thuật cần quan tâm

Khi bóc tách thiết kế hoặc mua sắm thiết bị, việc đối chiếu bảng thông số kỹ thuật dưới đây là bắt buộc để đảm bảo tính tương thích của van với hệ thống:

So sánh van 1 chiều bơm nước với các loại van khác

Để làm rõ giá trị độc bản của dòng van này, chúng ta hãy đặt nó lên bàn cân so sánh với hai dòng van phổ biến khác là van khóa và van điều tiết:

Kết luận chỉ ra rằng, mỗi loại van giữ một trọng trách riêng biệt trên hệ thống. Bản vẽ kỹ thuật chuẩn luôn phối hợp lắp đặt van một chiều song song với van khóa để vừa đảm bảo tính tự động bảo vệ, vừa có thể khóa chặn chủ động khi cần tháo dỡ máy bơm ra sửa chữa.

Vì sao phải lắp van 1 chiều cho máy bơm?

Nếu không sử dụng van một chiều cho hệ thống máy bơm, công trình của bạn sẽ nhanh chóng phải đối mặt với những hậu quả kỹ thuật nghiêm trọng. Đầu tiên, thiết bị này đóng vai trò then chốt trong việc chống nước chảy ngược. Khi bơm dừng, nếu không có van chặn lại, toàn bộ cột nước cao hàng chục mét sẽ đổ dồn áp lực ngược về buồng bơm, làm cánh bơm quay ngược với tốc độ cao, dẫn đến nguy cơ gãy trục hoặc cháy động cơ.

Thứ hai, van một chiều giúp giữ nước mồi ổn định trong đường ống hút. Các dòng máy bơm ly tâm thông thường không thể tự hút nếu buồng bơm bị cạn nước. Việc giữ lại lượng nước này giúp máy bơm luôn sẵn sàng hoạt động ngay lập tức khi đóng mạch điện. Ngoài ra, việc đóng chặn kịp thời của van một chiều làm giảm thiểu tối đa nguy cơ búa nước, triệt tiêu các xung lực va đập mạnh vào thành ống, bảo vệ an toàn cho các mối nối và khớp cao su, từ đó giảm thiểu tối đa chi phí sửa chữa phát sinh cho chủ đầu tư.

Van 1 chiều bơm nước được sử dụng ở đâu?

Dòng thiết bị này xuất hiện ở hầu hết các phân tầng hạ tầng kỹ thuật liên quan đến lưu chất:

• Máy bơm dân dụng gia đình: Lắp tại đầu hút hoặc đầu đẩy của bơm chân không, bơm tăng áp gia đình để duy trì áp lực đường ống ổn định.

• Trạm bơm và Hệ thống tăng áp tòa nhà: Lắp tại ngõ ra của từng máy bơm trong cụm bơm Booster, đảm bảo khi một bơm chạy không bị đẩy ngược nước vào các bơm đang nghỉ.

• Hệ thống PCCC: Đảm bảo áp lực trong đường ống cứu hỏa luôn duy trì ở mức cao, nước không bị tụt về bể chứa khi hệ thống ở chế độ chờ.

• Hệ thống HVAC và Nhà máy xử lý nước: Giúp định hướng dòng nước tuần hoàn trong các tháp giải nhiệt, hệ thống Chiller và các bể lọc áp lực công nghiệp.

Những sai lầm thường gặp khi lắp đặt

Dưới đây là những lỗi kỹ thuật phổ biến tại công trường khiến van một chiều mất hoàn toàn tác dụng hoặc gây hỏng hóc hệ thống:

• Lắp ngược chiều dòng chảy: Đây là sai lầm cơ bản nhất. Lắp ngược mũi tên hướng dẫn sẽ khiến đĩa van đóng chặt khi bơm chạy, nước không thể thoát ra gây hiện tượng quá áp bục ống hoặc cháy máy bơm do chạy khan.

• Chọn sai kích cỡ van: Chọn kích cỡ van nhỏ hơn đường ống định danh dẫn đến hiện tượng thắt nút cổ chai, làm tăng đáng kể tổn thất áp suất và giảm lưu lượng nước đầu ra của bơm.

• Không lắp van rọ ở đầu hút: Đối với các bơm hút sâu từ bể ngầm, nếu bỏ qua van rọ hút (hoặc lắp van một chiều không phù hợp), rác thải và sỏi đá sẽ bị hút vào buồng bơm làm mẻ cánh bơm hoặc kẹt đĩa van.

• Chọn sai vật liệu chế tạo: Sử dụng van thân gang đĩa gang cho hệ thống nước nóng hoặc nước chứa hàm lượng clo cao làm gioăng và đĩa van bị biến dạng, mất khả năng làm kín sau một thời gian ngắn.

Checklist lựa chọn van 1 chiều bơm nước

Để quy trình mua sắm thiết bị diễn ra chuẩn xác, các kỹ sư cơ điện cần áp dụng bộ checklist kiểm tra nghiêm ngặt sau:

• Xác định chính xác vị trí lắp đặt trên hệ thống (Lắp ở đầu hút hay đầu đẩy của máy bơm).

• Chọn đúng kích cỡ DN của van trùng khớp với thông số đường ống thiết kế.

• Chọn vật liệu thân van và đĩa van tương thích hoàn hảo với đặc tính của môi chất nước.

• Kiểm tra áp suất làm việc thực tế của bơm để chọn cấp áp suất PN phù hợp.

• Chọn kiểu kết nối đồng bộ với hệ thống ống (Nối ren mảnh hay nối mặt bích chịu lực).

• Kiểm tra kỹ lưỡng chiều dòng chảy hệ thống trước khi đặt hàng thiết bị.

• Lựa chọn sản phẩm từ các thương hiệu có tiếng và nhà cung cấp chính hãng để nhận đầy đủ chứng chỉ CO, CQ.

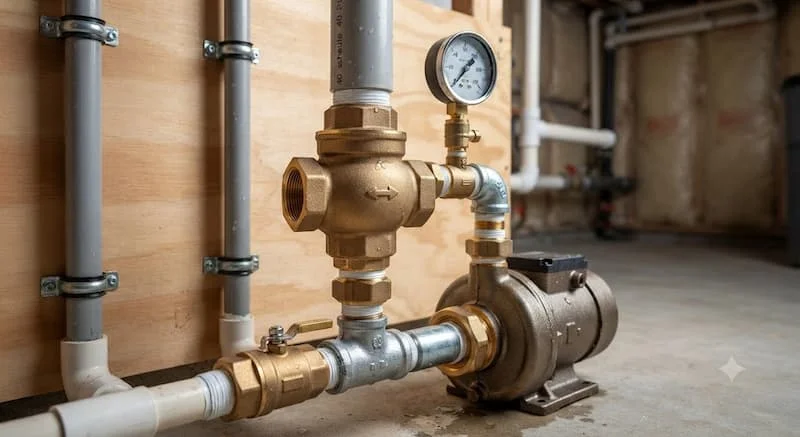

Cách lắp van 1 chiều bơm nước và lưu ý bảo dưỡng

Quy trình áp dụng cách lắp van 1 chiều bơm nước đòi hỏi độ chính xác cao về mặt cơ học. Trước khi lắp, bạn phải làm sạch lòng ống, loại bỏ hoàn toàn xỉ hàn hoặc cát sỏi bám bên trong. Khi tiến hành lắp đặt, bắt buộc phải đặt van theo đúng hướng mũi tên đúc nổi trên thân van trùng với hướng đi của dòng nước từ bơm ra. Nếu sử dụng van lá lật, trục của lá lật phải luôn nằm theo phương ngang để trọng lực hỗ trợ đóng van chuẩn xác nhất. Đối với hệ thống dùng kết nối bích, hãy siết chặt các bulông một cách đối xứng và đều lực để tránh làm vênh mặt bích gây rò rỉ nước.

Công tác bảo dưỡng định kỳ là chìa khóa để kéo dài tuổi thọ thiết bị. Cứ sau khoảng 6 đến 12 tháng, kỹ sư cần mở nắp van để kiểm tra độ đàn hồi của lò xo và tình trạng mài mòn của gioăng làm kín. Nếu lòng van bị bám cặn vôi hoặc bùn đất, cần tiến hành súc rửa sạch sẽ. Khi phát hiện đĩa van có dấu hiệu bị kẹt hoặc gioăng cao su bị nứt nẻ, phải thực hiện thay thế linh kiện ngay lập tức để tránh hiện tượng rò rỉ dòng ngược khi hệ thống vận hành trở lại.

Câu hỏi thường gặp

Van 1 chiều bơm nước lắp ở đầu hút hay đầu đẩy?

Vị trí lắp đặt phụ thuộc vào mục đích công nghệ. Nếu máy bơm hút nước từ bể ngầm thấp hơn vị trí đặt bơm, van một chiều (dạng van rọ hút) bắt buộc phải lắp ở đáy đường ống hút để giữ nước mồi. Nếu máy bơm đẩy nước lên cao, van một chiều phải được lắp ở ngay đầu đẩy của bơm (trước van khóa) để chặn lực nước dội ngược về buồng bơm.

Có cần lắp van rọ cùng với van 1 chiều không?

Van rọ hút thực chất đã tích hợp sẵn chức năng của một chiếc van một chiều kèm thêm lưới lọc rác. Do đó, nếu đã lắp van rọ ở đáy ống hút thì không cần lắp thêm một van một chiều thông thường trên cùng đoạn ống hút đó nữa để tránh làm tăng tổn thất áp lực đầu vào của bơm.

Van đồng hay inox phù hợp hơn cho hệ thống bơm tăng áp?

Với hệ thống bơm tăng áp gia đình quy mô nhỏ, van đồng là sự lựa chọn tối ưu vì giá thành hợp lý và khả năng chịu lực tốt. Với các hệ thống tăng áp công nghiệp, tòa nhà cao tầng hoặc nơi nguồn nước có độ kiềm, độ mặn cao, van inox là lựa chọn bắt buộc để chống ăn mòn.

Bao lâu nên tiến hành bảo dưỡng van một lần?

Thời gian bảo dưỡng định kỳ khuyến nghị là từ 6 đến 12 tháng một lần. Đối với các hệ thống nước thải hoặc nước giếng khoan chứa nhiều tạp chất thô, tần suất kiểm tra cần rút ngắn lại để đảm bảo đĩa van không bị kẹt bởi rác.

Kết luận

Van 1 chiều bơm nước không đơn thuần là một phụ kiện đường ống thông thường, mà là lá chắn bảo vệ tối cao giúp hệ thống máy bơm vận hành ổn định và bền bỉ. Việc thấu hiểu cấu tạo, nguyên lý tự động hóa của van và áp dụng đúng quy trình lắp đặt kỹ thuật sẽ giúp các đơn vị thi công loại bỏ hoàn toàn rủi ro va đập thủy lực, từ đó tiết kiệm tối đa chi phí vận hành và bảo dưỡng dài hạn cho công trình.
