Van Tổng Là Gì? Hướng Dẫn Lựa Chọn Và Phân Loại Chuẩn Kỹ Thuật

Khi đường ống trong nhà bị rò rỉ hoặc cần thay thế một thiết bị, việc phải khóa từng điểm cấp nước riêng lẻ sẽ tiêu tốn rất nhiều thời gian và gây phiền toái. Nếu hệ thống được bố trí một van tổng ngay từ đầu, toàn bộ nguồn cấp có thể được cô lập chỉ trong vài giây, giúp việc xử lý sự cố trở nên nhanh chóng và an toàn hơn bao giờ hết.

Trên thực tế, van tổng không phải là một kiểu cấu tạo van độc lập, mà là cách gọi chung dựa trên vị trí và chức năng cốt lõi: dùng để đóng/ngặt nguồn cấp chính hoặc cô lập toàn bộ một nhánh đường ống khi cần thiết.

Việc lựa chọn thiết bị này đặt ra không ít câu hỏi cho người dùng:

• Van tổng có những loại nào phổ biến?

• Nên dùng van bi hay van cổng cho hệ thống của bạn?

• Vị trí lắp đặt tối ưu nằm ở đâu?

• Cách xác định kích thước và vật liệu sao cho chuẩn xác?

Kiến thức nền

Van tổng là gì?

Van tổng là van được lắp trên đường ống cấp chính hoặc tại vị trí đầu vào của một hệ thống nhằm kiểm soát, đóng hoặc mở toàn bộ dòng chảy đi vào hệ thống đó. Tùy theo quy mô và đặc thù hệ thống, van có thể sử dụng dạng van bi, van cổng, van bướm hoặc các dòng van chuyên dụng phù hợp khác.

Thuật ngữ van hoàn toàn phản ánh chức năng và vị trí lắp đặt chứ không mô tả một cấu tạo cụ thể nào. Tùy thuộc vào từng công trình thực tế, thiết bị này được ứng dụng linh hoạt:

• Nhà dân: Lắp đặt làm van  nước đầu vào sát đồng hồ.

• Chung cư: Phân bổ thành van cho từng căn hộ hoặc từng tầng kỹ thuật.

• Nhà máy: Kiểm soát nguồn cấp cho từng dây chuyền sản xuất riêng biệt.

• Hệ thống PCCC: Đảm nhiệm vai trò cô lập nguồn nước chữa cháy cho từng khu vực độc lập.

• Hệ thống HVAC: Kiểm soát dòng chảy trên các tuyến ống nước chính của hệ thống điều hòa không khí.

Cấu tạo và nguyên lý hoạt động của van tổng

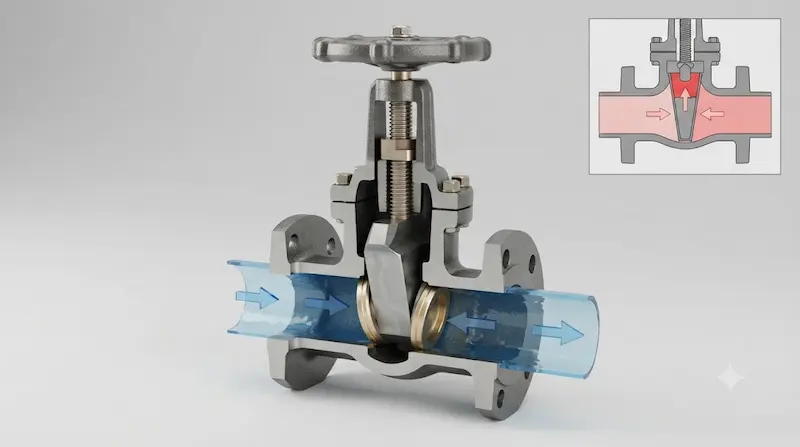

Cấu tạo và nguyên lý hoạt động của van

Cấu tạo cơ bản

Mặc dù có nhiều hình dáng khác nhau, một thiết bị tiêu chuẩn thường bao gồm các thành phần chính:

• Thân van: Chịu áp lực trực tiếp từ dòng chảy chính.

• Bộ phận đóng/mở: Gồm đĩa van, bi van hoặc cánh van trực tiếp chặn dòng chảy.

• Trục/ty van: Truyền lực từ tay gạt hoặc tay quay đến bộ phận đóng mở.

• Gioăng làm kín: Ngăn chặn rò rỉ môi chất ra môi trường bên ngoài.

• Tay gạt hoặc tay quay: Giúp người vận hành thao tác đóng mở dễ dàng.

• Nắp van và các bộ phận kết nối đường ống: Đảm bảo độ kín và sự liên kết chắc chắn với hệ thống ống dẫn.

Nguyên lý hoạt động

• Khi mở van: Bộ phận đóng mở dịch chuyển hoàn toàn ra khỏi đường đi của dòng chảy, tạo ra không gian thông thoáng cho môi chất di chuyển qua hệ thống.

• Khi đóng van: Bộ phận chặn di chuyển khít vào ghế van, cắt đứt hoàn toàn dòng chảy, giúp cô lập toàn bộ khu vực phía sau.

Lưu ý chuyên gia: Thiết bị này sinh ra để phục vụ chức năng cô lập hệ thống, do đó không nên lạm dụng dùng nó làm van điều tiết lưu lượng liên tục để tránh làm mòn gioăng và giảm tuổi thọ thiết bị.

Phân tích chuyên sâu

Các loại van phổ biến hiện nay

Việc phân chia các dòng sản phẩm giúp kỹ thuật viên dễ dàng lựa chọn đúng thiết bị cho từng nhu cầu cụ thể:

Van bi tổng: Nổi bật với khả năng đóng/mở siêu nhanh chỉ với góc xoay 90 độ, thiết kế gọn gàng, rất được ưa chuộng trong các hệ thống dân dụng và đường ống nước cỡ nhỏ.

Van cổng tổng: Sử dụng đĩa van dạng cổng nâng lên hạ xuống, chuyên dùng để đóng/mở hoàn toàn trên các đường ống có kích thước lớn.

Van bướm tổng: Sở hữu thiết kế mỏng nhẹ, tối ưu không gian, thích hợp cho các tuyến ống có đường kính lớn (DN) và có nhiều tùy chọn kết nối linh hoạt.

Van cầu: Mặc dù ít khi được chọn làm van thông thường do đặc tính chuyên dùng để điều tiết dòng chảy, loại van này chỉ xuất hiện khi hệ thống có yêu cầu kỹ thuật đặc biệt đi kèm.

Thông số kỹ thuật cần quan tâm khi chọn van

Để đảm bảo hiệu suất vận hành lâu dài và tránh rủi ro hỏng hóc, việc kiểm soát các thông số kỹ thuật là bước không thể bỏ qua:

• Kích thước DN: Phải tương thích hoàn toàn với đường kính ống (như DN15, DN20, DN25, DN50, DN100, DN200...).

• Áp suất làm việc: Không chỉ dựa vào kích thước, bạn phải tính toán áp suất vận hành tối đa và nguy cơ tăng áp đột ngột trong hệ thống.

• Vật liệu chế tạo: Tùy thuộc vào môi chất để chọn đồng, inox, gang, thép hoặc nhựa (PVC/uPVC/CPVC).

• Kiểu kết nối: Gồm kết nối ren, mặt bích, dạng kẹp (Wafer/Lug) hoặc phương pháp hàn trực tiếp.

• Nhiệt độ môi chất: Yếu tố sống còn khi hệ thống dẫn nước nóng, hơi hoặc các chất lỏng có nhiệt độ cao.

• Đặc tính môi chất: Nước sạch, nước nóng, khí nén hay hóa chất sẽ quyết định trực tiếp đến tiêu chuẩn vật liệu của van.

Van bi, van cổng hay van bướm – loại nào phù hợp làm van ?

Insight kỹ thuật: Không có một đáp án duy nhất khẳng định loại van nào luôn tốt nhất cho mọi công trình. Đối với không gian nhà ở và đường ống nhỏ, van bi là lựa chọn hàng đầu nhờ sự tiện lợi. Ngược lại, với các tuyến ống công nghiệp quy mô lớn, van bướm hoặc van cổng sẽ phát huy tối đa ưu điểm kỹ thuật.

Tại sao van cần được đặt đúng vị trí?

Hiệu quả của việc cô lập hệ thống phụ thuộc rất lớn vào vị trí lắp đặt. Một vị trí đạt chuẩn kỹ thuật cần thỏa mãn các tiêu chuẩn:

• Dễ dàng tiếp cận bằng tay hoặc dụng cụ hỗ trợ trong thời gian ngắn nhất.

• Thao tác thuận lợi ngay cả trong các tình huống khẩn cấp.

• Không bị che khuất bởi các vật cản hoặc thiết bị xung quanh.

• Có khoảng không gian rộng rãi để thực hiện bảo trì, thay thế định kỳ.

Đối với nhà ở hiện đại, việc phân tách rõ ràng giữa van toàn nhà (kiểm soát nguồn cấp chính từ ngoài vào) và van từng khu vực (cô lập riêng phòng tắm, nhà bếp hoặc từng tầng) mang lại sự chủ động tuyệt vời khi cần sửa chữa mà không làm ảnh hưởng đến các khu vực khác trong nhà.

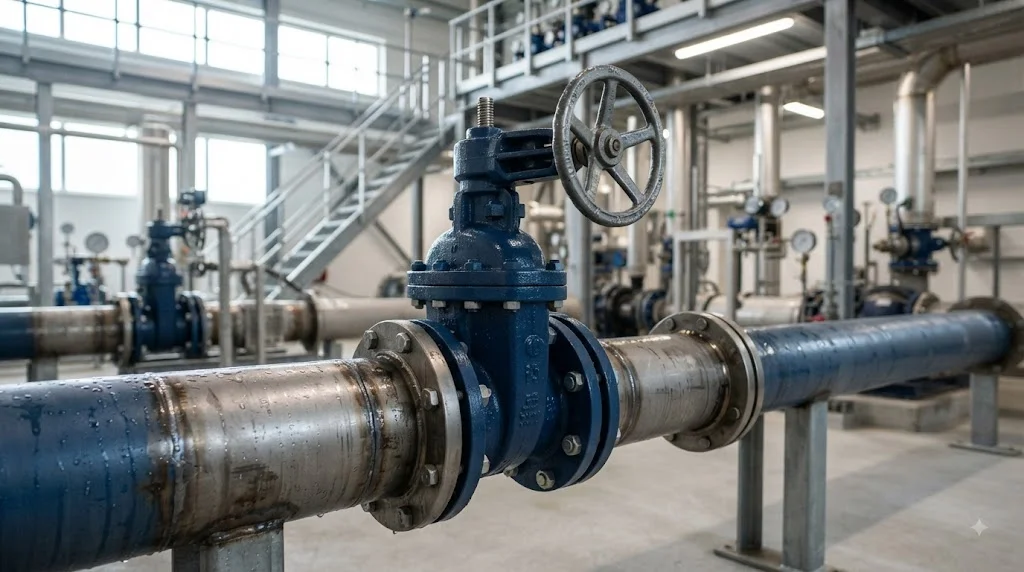

Ứng dụng thực tế

Van được sử dụng ở đâu?

Thiết bị kiểm soát dòng chảy này hiện diện trong mọi công trình từ dân dụng đến công nghiệp nặng:

• Nhà ở dân dụng: Đặt ngay đầu nguồn cấp nước, vị trí sau đồng hồ nước hoặc tại các góc kỹ thuật tầng trệt.

• Tòa nhà chung cư: Bố trí van cho từng căn hộ riêng lẻ và các trục van của từng tầng kỹ thuật.

• Nhà hàng, khách sạn: Giúp cô lập nhanh chóng từng khu vực bếp, khu phòng nghỉ khi cần bảo trì định kỳ mà không ngưng trệ toàn bộ hoạt động kinh doanh.

• Nhà máy sản xuất: Lắp đặt kiểm soát cho từng dây chuyền, từng khu vực công nghệ hoặc trạm bơm cấp nước chính.

• Hệ thống PCCC: Đóng vai trò cô lập nguồn nước chữa cháy theo tiêu chuẩn kỹ thuật nghiêm ngặt của từng tòa nhà.

Những sai lầm thường gặp khi chọn và sử dụng van tổng

Việc thiếu kinh nghiệm trong quá trình lựa chọn có thể dẫn đến những hậu quả nặng nề cho toàn bộ hệ thống đường ống:

• Sai lầm 1: Chỉ nhìn vào kích thước đường ống (DN)

  • Hậu quả: Đường ống DN50 không đồng nghĩa mọi loại van DN50 đều đáp ứng được áp suất hoặc lưu lượng thực tế.

  • Cách khắc phục: Đánh giá kết hợp lưu lượng thực tế và định mức áp suất chịu tải.

• Sai lầm 2: Chọn thiết bị giá rẻ không rõ nguồn gốc

  • Hậu quả: Dễ xảy ra hiện tượng rò rỉ, kẹt cứng van, tuổi thọ ngắn và không chịu được áp lực hệ thống.

  • Cách khắc phục: Ưu tiên sản phẩm từ các thương hiệu uy tín có đầy đủ chứng chỉ chất lượng.

• Sai lầm 3: Lắp đặt thiết bị ở vị trí quá khó tiếp cận

  • Hậu quả: Khi xảy ra sự cố vỡ ống khẩn cấp, người dùng không thể khóa nước kịp thời gây ngập úng diện rộng.

  • Cách khắc phục: Khảo sát kỹ sơ đồ đường ống để bố trí van ở không gian thông thoáng, dễ thao tác.

Hướng dẫn / Checklist

Cách chọn van phù hợp cho hệ thống

Áp dụng quy trình 7 bước tiêu chuẩn để chọn mua thiết bị chính xác nhất:

Bước 1: Xác định rõ môi chất cần sử dụng (nước sạch, nước nóng, khí nén hay hóa chất).

Bước 2: Xác định kích thước đường ống tương ứng với tiêu chuẩn DN.

Bước 3: Kiểm tra áp suất làm việc thường trực và áp suất tối đa của hệ thống.

Bước 4: Kiểm tra giới hạn nhiệt độ môi chất khi vận hành.

Bước 5: Lựa chọn vật liệu thân van (đồng, inox, gang, thép hoặc nhựa).

Bước 6: Xác định kiểu kết nối phù hợp (ren, mặt bích, hàn).

Bước 7: Cân nhắc các yêu cầu phụ trợ như tốc độ đóng mở, tần suất sử dụng, không gian lắp đặt và ngân sách dự án.

Nếu bạn chưa biết nên chọn van loại nào cho công trình của mình, hãy cung cấp kích thước đường ống, môi chất, áp suất và vị trí lắp đặt. Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ tư vấn model tối ưu nhất thay vì chỉ chọn theo kích thước hoặc giá bán.

Checklist trước khi mua và lắp van

• Xác định chính xác môi chất chảy qua hệ thống.

• Đo đạc kỹ kích thước danh nghĩa (DN) của đường ống.

• Kiểm tra thông số áp suất làm việc tối đa.

• Rà soát giới hạn nhiệt độ vận hành của thiết bị.

• Lựa chọn chất liệu thân van và gioăng làm kín tương thích.

• Kiểm tra kiểu kết nối (ren, bích) có khớp với mặt bích/đầu ống chờ sẵn không.

• Đối chiếu tiêu chuẩn kỹ thuật của model với yêu cầu thực tế.

• Đảm bảo vị trí lắp đặt thông thoáng, dễ dàng thao tác xoay vặn.

• Tiến hành test thử nghiệm rò rỉ ngay sau khi hoàn tất thi công.

• Lên kế hoạch kiểm tra và bảo trì định kỳ để duy trì độ bền thiết bị.

FAQ

Van tổng là gì?

Van tổng là van được lắp trên đường cấp chính hoặc vị trí đầu vào của hệ thống để đóng/mở và cô lập toàn bộ hoặc một phần dòng chảy. Van tổng có thể sử dụng nhiều kiểu cấu tạo như van bi, van cổng hoặc van bướm tùy ứng dụng.

Van nước nên dùng van bi hay van cổng?

Không có lựa chọn chung cho mọi trường hợp. Đường ống nhỏ trong nhà thường có thể ưu tiên van bi nhờ thao tác nhanh và thiết kế gọn; đường ống lớn có thể cân nhắc van cổng hoặc van bướm.

Van nên lắp ở đâu?

Nên đặt tại vị trí đầu vào hoặc vị trí có khả năng cô lập hệ thống, đồng thời phải dễ tiếp cận để thao tác và bảo trì.

Van có dùng để điều tiết nước được không?

Tùy loại van. Không nên mặc định dùng mọi van để điều tiết liên tục. Nếu hệ thống cần kiểm soát lưu lượng thường xuyên, nên lựa chọn loại van được thiết kế cho chức năng điều tiết.

Chọn van theo tiêu chí nào?

Các yếu tố quan trọng gồm DN, môi chất, áp suất, nhiệt độ, vật liệu, kiểu kết nối và điều kiện lắp đặt.

Kết luận

Việc trang bị một hệ thống van chuẩn kỹ thuật đóng vai trò quyết định giúp bảo vệ toàn bộ công trình trước những sự cố rò rỉ bất ngờ. Cần ghi nhớ rằng thiết bị này không đại diện cho một kiểu cấu tạo độc lập, mà hoàn toàn linh hoạt sử dụng dạng van bi, van cổng hay van bướm tùy theo điều kiện thực tế. Quyết định lựa chọn chính xác luôn phải dựa trên sự kết hợp đồng bộ giữa kích thước DN, đặc tính môi chất, áp suất, nhiệt độ và vật liệu chế tạo.
