Inox Flange (Mặt Bích Inox): Giải Pháp Kết Nối Bền Bỉ, Chống Ăn Mòn Cho Hệ Thống Đường Ống

Vì Sao Inox Flange Được Ưa Chuộng Trong Công Nghiệp?

Trong thực tế vận hành các hệ thống đường ống công nghiệp, các kỹ sư thường xuyên phải đối mặt với những tình huống trớ trêu: các mối nối đường ống bị gỉ sét nghiêm trọng dẫn đến rò rỉ lưu chất, gây thất thoát tài nguyên và tiềm ẩn nguy cơ mất an toàn. Đặc biệt, trong các hệ thống hoạt động trong môi trường hóa chất ăn mòn cao, thực phẩm, dược phẩm hay môi trường biển, vấn đề này càng trở nên nhức nhối.

Các giải pháp kết nối thông thường bằng thép carbon nhanh chóng bị ăn mòn, làm giảm tuổi thọ hệ thống và tăng chi phí bảo trì. Do đó, yêu cầu đặt ra là cần một loại vật liệu kết nối không chỉ chắc chắn mà còn phải có khả năng chống ăn mòn xuất sắc và độ bền lâu dài trước những tác động khắc nghiệt của môi trường.

Để giải quyết triệt để vấn đề này, inox flange (hay còn gọi là mặt bích inox, stainless steel flange) đã trở thành một giải pháp kết nối vô cùng phổ biến và gần như không thể thay thế trong các ngành công nghiệp hiện đại. Sự ưu việt về cơ tính và hóa tính giúp Mặt bích thép không gỉ đảm bảo sự toàn vẹn và an toàn cho mọi hệ thống đường ống.

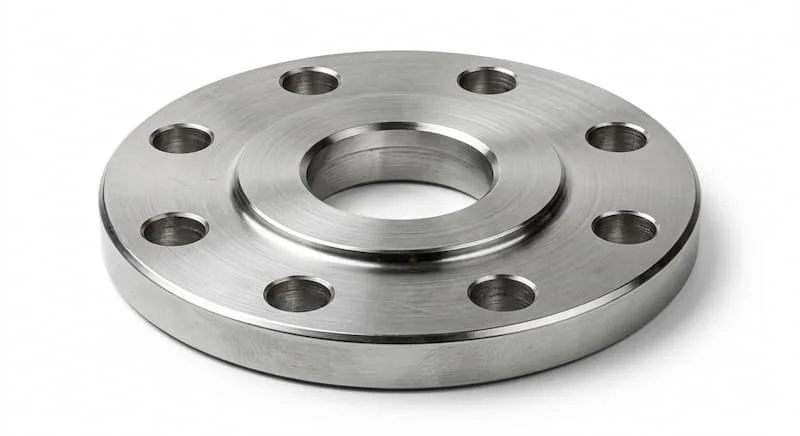

Inox Flange Là Gì?

Để hiểu một cách cơ bản, Mặt bích thép không gỉ là loại mặt bích được chế tạo từ thép không gỉ, dùng để kết nối đường ống và thiết bị trong hệ thống công nghiệp với khả năng chống ăn mòn cao. Đây là một định nghĩa ngắn gọn nhưng phản ánh đầy đủ bản chất và vai trò của loại phụ kiện này trong thực tế kỹ thuật.

Nói một cách chi tiết, mặt bích làm từ thép không gỉ này đóng vai trò là một "đầu nối" đa năng. Nó được hàn hoặc vặn vào đầu ống, sau đó kết nối với một mặt bích khác thông qua hệ thống bu-lông và gioăng làm kín để tạo thành một mối nối kín khít. Không chỉ kết nối đường ống với đường ống, mặt bích còn được dùng để kết nối ống với các thiết bị quan trọng như van, bơm, bồn chứa và các loại thiết bị đo lường khác, tạo nên một hệ thống đường ống hoàn chỉnh và linh hoạt.

Tùy thuộc vào yêu cầu cụ thể của từng hệ thống, các loại vật liệu inox phổ biến nhất được sử dụng để chế tạo mặt bích bao gồm:

• Inox 201: Phù hợp cho các ứng dụng trong nhà, môi trường ít ăn mòn, với ưu điểm là giá thành thấp.

• Inox 304: Loại inox phổ biến nhất, có khả năng chống ăn mòn tốt trong nhiều môi trường khác nhau, giá cả hợp lý.

• Inox 316: Khả năng chống ăn mòn xuất sắc, đặc biệt là trong môi trường chứa clorua (như nước biển) và các loại hóa chất mạnh, nhưng giá thành cao hơn.

Nguyên Lý Kết Nối Của Mặt bích thép không gỉ

Nguyên lý kết nối của Mặt bích thép không gỉ dựa trên sự phối hợp đồng bộ giữa ba thành phần chính: mặt bích (flange), bu-lông (bolt) và gioăng làm kín (gasket).

Quá trình lắp đặt bắt đầu bằng việc đặt một gioăng làm kín giữa hai bề mặt của cặp mặt bích inox. Sau đó, các bu-lông được luồn qua các lỗ bu-lông trên mặt bích và được siết chặt bằng đai ốc. Lực siết bu-lông sẽ nén gioăng làm kín lại, biến dạng nó để điền đầy các khe hở và khuyết tật trên bề mặt mặt bích, tạo nên một áp lực sealing (làm kín) cần thiết để ngăn chặn sự rò rỉ của lưu chất bên trong hệ thống.

Một trong những ưu điểm lớn nhất của nguyên lý kết nối bằng mặt bích là tính linh hoạt. Khi cần bảo trì, sửa chữa, thay thế van, thiết bị hoặc một đoạn ống, người ta chỉ cần tháo các bu-lông là có thể dễ dàng tách rời các đoạn ống mà không cần phải cắt hay hàn lại, giúp tiết kiệm thời gian và chi phí đáng kể. Do đó, đây là giải pháp được ưu tiên trong các industrial flange system và stainless steel pipe flange đòi hỏi sự linh hoạt và dễ dàng bảo trì.

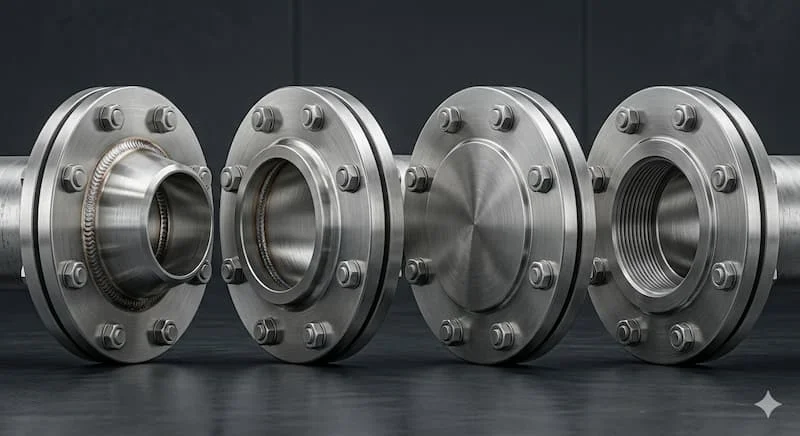

Các Loại Mặt bích thép không gỉ Phổ Biến

Để đáp ứng các yêu cầu đa dạng của từng hệ thống, flange được chế tạo với nhiều kiểu dáng khác nhau, mỗi loại đều có những ưu nhược điểm và ứng dụng cụ thể:

1. Weld Neck Flange (Mặt bích hàn cổ)

Đây là loại bích có cổ dài, được hàn đối đầu với ống. Cổ bích giúp chuyển ứng suất từ bích sang ống, đồng thời làm giảm sự tập trung ứng suất tại đáy bích.

• Ưu điểm: Chịu áp lực rất cao và nhiệt độ khắc nghiệt tốt.

• Khi nào nên dùng: Phù hợp cho các hệ thống đường ống dẫn dầu khí, hơi áp suất cao, và các hệ thống quan trọng đòi hỏi độ an toàn cao.

2. Slip On Flange (Mặt bích hàn trượt)

Loại bích này có đường kính trong lớn hơn ống một chút, cho phép ống trượt vào bên trong. Nó được hàn cả bên trong và bên ngoài để đảm bảo độ chắc chắn và kín khít.

• Ưu điểm: Dễ lắp đặt, giá thành hợp lý hơn bích cổ hàn.

• Khi nào nên dùng: Sử dụng phổ biến trong các hệ thống áp lực trung bình và thấp, môi trường không quá khắc nghiệt.

3. Blind Flange (Mặt bích mù)

Đây là loại mặt bích không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các lỗ mở của van, bồn chứa.

• Ưu điểm: Bịt kín đầu ống nhanh chóng và hiệu quả.

• Khi nào nên dùng: Sử dụng khi cần tạm dừng một đoạn ống, cách ly một thiết bị để bảo trì, hoặc bịt kín các lỗ mở không dùng đến.

4. Threaded Flange (Mặt bích ren)

Mặt bích này được kết nối với ống bằng mối nối ren, không cần hàn.

• Ưu điểm: Dễ tháo lắp, không cần kỹ năng hàn.

• Khi nào nên dùng: Phù hợp cho các hệ thống đường ống kích thước nhỏ, áp lực thấp, và các khu vực cấm hàn hoặc khó hàn.

5. Socket Weld Flange (Mặt bích hàn bọc đúc)

Ống được đưa vào trong một hốc (socket) của bích và được hàn một đường hàn duy nhất ở bên ngoài.

• Ưu điểm: Mối hàn chắc chắn, dễ định vị ống.

• Khi nào nên dùng: Sử dụng cho các hệ thống đường ống kích thước nhỏ, áp lực trung bình.

Thông Số Kỹ Thuật Của Mặt bích thép không gỉ

Khi lựa chọn Mặt bích thép không gỉ, việc nắm rõ các thông số kỹ thuật là vô cùng quan trọng để đảm bảo bích tương thích với hệ thống đường ống.

• Kích thước (Size): Phổ biến trong khoảng DN15–DN600, tương ứng với các kích thước đường ống khác nhau.

• Pressure class (Lớp áp suất): Thường gặp Class 150, 300, 600, 900, 1500, 2500... Cấp áp suất càng cao thì bích càng dày và có khả năng chịu áp lực lớn hơn.

• Tiêu chuẩn hình học: Tuân thủ các tiêu chuẩn quốc tế như ANSI, JIS, DIN, BS để đảm bảo sự đồng bộ về tâm lỗ bu-lông và độ dày bích.

• Vật liệu (Material): SS201, SS304, SS316...

So Sánh Mặt bích thép không gỉ 304 Và 316

Hai loại inox phổ biến nhất là 304 và 316. Vậy chúng khác nhau thế nào?

• Inox 304: Loại phổ biến, giá thành thấp hơn, có khả năng chống ăn mòn tốt trong các môi trường khác nhau. Phù hợp cho các ứng dụng trong nhà, nước sạch, thực phẩm...

• Inox 316: Khả năng chống ăn mòn xuất sắc, đặc biệt là trong môi trường chứa clorua và các loại hóa chất mạnh. Phù hợp cho môi trường biển, hóa chất...

Khi nào dùng Inox 304: Sử dụng cho các hệ thống nước sạch, thực phẩm, dược phẩm, môi trường không quá khắc nghiệt.

Khi nào nên chọn Inox 316: Sử dụng cho môi trường biển, hóa chất mạnh, các ứng dụng yêu cầu khả năng chống ăn mòn cao nhất.

Tại Sao Mặt bích thép không gỉ Có Khả Năng Chống Ăn Mòn Tốt?

Khả năng chống ăn mòn xuất sắc của Mặt bích thép không gỉ đến từ thành phần crom trong thép không gỉ. Crom phản ứng với oxy trong không khí tạo thành một lớp oxit mỏng, bảo vệ bề mặt thép khỏi bị oxy hóa. Lớp oxit này rất bền và tự chữa lành khi bị trầy xước. Nhờ vậy, bích inox bền hơn trong môi trường ẩm và hóa chất.

Insight: Mặt bích thép không gỉ thực sự bền hơn flange thép thường rất nhiều. Nó không bị gỉ sét, giúp kéo dài tuổi thọ hệ thống và giảm chi phí bảo trì.

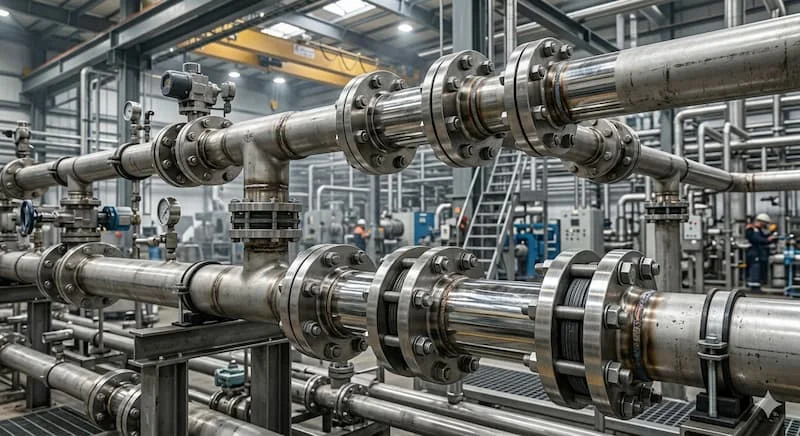

Ứng Dụng Thực Tế Của Mặt bích thép không gỉ Trong Công Nghiệp

Nhờ tính cơ động và độ an toàn cao, dòng bích này được ứng dụng rộng rãi trong nhiều hệ thống:

• Hệ thống nước sạch: Nước sạch không bị gỉ sét, đảm bảo an toàn thực phẩm.

• Nhà máy thực phẩm: Bích inox 316 phù hợp với các ứng dụng thực phẩm, dược phẩm.

• Nhà máy hóa chất: Bích inox 316 có khả năng chống ăn mòn tuyệt vời.

• HVAC: Hệ thống điều hòa không khí.

• PCCC: Hệ thống phòng cháy chữa cháy.

• Dầu khí: Bích cổ hàn chịu áp lực cao.

Sai Lầm Thường Gặp Khi Chọn Mặt bích thép không gỉ

Dù có nhiều ưu điểm, nhưng nếu lựa chọn sai, bích ren có thể gây rò rỉ hệ thống:

• Dùng inox 201 cho hóa chất mạnh: Inox 201 dễ bị ăn mòn trong môi trường hóa chất mạnh.

• Chọn sai pressure class: Áp lực hệ thống vượt quá giới hạn thiết kế của bích.

• Sai tiêu chuẩn JIS/DIN/ANSI: Bích không đồng bộ về lỗ bu-lông.

• Dùng gioăng không phù hợp: Gioăng dễ bị ăn mòn bởi lưu chất.

Khuyến nghị an toàn (CTA Mềm):

Để đảm bảo an toàn, hãy luôn:

1. Kiểm tra vật liệu inox trước khi mua bích.

2. Xác định môi trường sử dụng để chọn bích inox phù hợp.

3. Thử áp (Test leak) nghiêm ngặt sau khi lắp đặt.

Hướng Dẫn Chọn Mặt bích thép không gỉ Phù Hợp

Hãy áp dụng checklist 5 bước dưới đây để luôn chọn mua đúng sản phẩm cho dự án của bạn:

• Bước 1: Xác định môi trường lưu chất: Xác định dòng chất lưu là nước sạch, hóa chất... để định hình vật liệu.

• Bước 2: Kiểm tra áp suất hệ thống: Đảm bảo bích chọn mua có thể chịu được áp lực của hệ thống.

• Bước 3: Chọn tiêu chuẩn flange: Đảm bảo bích chọn mua đồng bộ về lỗ bu-lông.

• Bước 4: Chọn loại flange (Weld Neck, Slip On, Blind): Chọn loại bích phù hợp với từng hệ thống.

• Bước 5: Kiểm tra vật liệu inox (304, 316): Chọn loại inox phù hợp với môi trường sử dụng.

Lưu Ý Khi Lắp Đặt Mặt bích thép không gỉ

Quá trình lắp đặt quyết định 90% độ bền của mối nối:

1. Siết bulong đều lực: Siết bu-lông theo hình sao (đối xứng) để đảm bảo gioăng làm kín được ép đều.

2. Dùng gioăng phù hợp: Chọn gioăng phù hợp với từng loại lưu chất.

3. Không làm xước sealing face: Bề mặt mặt bích bị xước sẽ làm rò rỉ lưu chất.

4. Kiểm tra alignment: Đảm bảo bích đồng tâm khi lắp đặt.

Câu Hỏi Thường Gặp Về Mặt bích thép không gỉ (FAQ)

Inox flange là gì?

Mặt bích thép không gỉ (mặt bích inox) là loại mặt bích được chế tạo từ thép không gỉ, dùng để kết nối đường ống và thiết bị trong hệ thống công nghiệp với khả năng chống ăn mòn cao.

Mặt bích thép không gỉ 304 và 316 khác nhau thế nào?

Inox 316 có khả năng chống ăn mòn xuất sắc, đặc biệt là trong môi trường chứa clorua và các loại hóa chất mạnh. Inox 304 có khả năng chống ăn mòn tốt nhưng kém hơn inox 316.

Flange inox chịu áp lực bao nhiêu?

Áp lực mà bích inox có thể chịu đựng phụ thuộc vào pressure class. Ví dụ bích Class 150 chịu áp lực lên tới 10 bar.

Khi nào nên dùng threaded flange inox?

Bích ren phù hợp cho các hệ thống đường ống kích thước nhỏ, áp lực thấp, và các khu vực cấm hàn hoặc khó hàn.

Mặt bích thép không gỉ có bị gỉ không?

Inox flange được chế tạo từ thép không gỉ, có khả năng chống gỉ sét xuất sắc. Tuy nhiên, bích vẫn có thể bị gỉ trong các môi trường khắc nghiệt.

Inox Flange Giải Pháp Kết Nối Bền Bỉ Cho Hệ Thống Đường Ống

Tóm lại, inox flange không chỉ đơn thuần là một phụ kiện kết nối ống, mà là giải pháp kỹ thuật mang tính chiến lược cho các nhà thầu. Với khả năng chống ăn mòn tốt, độ bền cao và tính linh hoạt cao, dòng bích này giúp tối ưu hóa chi phí vận hành và giảm thiểu rủi ro cháy nổ cho toàn bộ công trình của bạn. Việc lựa chọn đúng chủng loại, kích thước và tiêu chuẩn bích ren ngay từ đầu là chìa khóa giúp hệ thống đường ống vận hành bền bỉ và an toàn qua năm tháng inox flange .
