Ciocca Flange: Giải Pháp Kết Nối Công Nghiệp Đạt Chuẩn Kỹ Thuật Cao

Trong bối cảnh các hệ thống đường ống công nghiệp ngày càng phức tạp và đòi hỏi yêu cầu kỹ thuật khắt khe, việc lựa chọn phụ kiện kết nối đóng vai trò sống còn. Bài viết này sẽ đi sâu phân tích về Mặt bích công nghiệp  - một giải pháp mặt bích công nghiệp uy tín, được nhiều chuyên gia tin dùng để đảm bảo độ kín, độ bền và sự an toàn tuyệt đối cho hệ thống.

Vì Sao Mặt bích công nghiệp  Được Dùng Trong Nhiều Hệ Thống Công Nghiệp?

Trong thực tế vận hành, các hệ thống đường ống, đặc biệt là những hệ thống dẫn lưu chất có áp suất cao, nhiệt độ khắc nghiệt hoặc hóa chất ăn mòn, luôn đặt ra yêu cầu tuyệt đối về độ kín. Chỉ cần một sai sót nhỏ tại điểm kết nối cũng có thể dẫn đến rò rỉ, rủi ro cháy nổ, ô nhiễm môi trường hoặc đình trệ sản xuất, gây thiệt hại kinh tế to lớn.

Vấn đề thường gặp là việc sử dụng các loại flange kém chất lượng, gia công không chính xác hoặc không đạt các tiêu chuẩn kỹ thuật nghiêm ngặt. Điều này tạo ra rủi ro leak cao, không chịu được áp lực hệ thống và nhanh chóng bị xuống cấp dưới tác động của môi trường.

Để giải quyết vấn đề này, các chủ đầu tư và đơn vị thầu cần tìm kiếm những sản phẩm mặt bích đạt tiêu chuẩn kỹ thuật quốc tế. Trong đó, Ciocca flange nổi lên như một dòng flange công nghiệp đáng tin cậy. Dẫn dắt từ nhu cầu thực tế về một sản phẩm chất lượng cao, Mặt bích công nghiệp  là giải pháp kết nối phổ biến được nhiều đơn vị công nghiệp trên thế giới và tại Việt Nam ưu tiên lựa chọn. Sự kết hợp giữa thương hiệu uy tín và các tiêu chuẩn khắt khe đã giúp mặt bích ciocca khẳng định vị thế của mình trong ngành.

Ciocca Flange Là Gì?

Mặt bích công nghiệp  là dòng mặt bích công nghiệp dùng để kết nối đường ống và thiết bị, được sản xuất theo các tiêu chuẩn kỹ thuật nghiêm ngặt nhằm đảm bảo độ kín và độ bền hệ thống. Đây không chỉ là một phụ kiện kết nối thông thường mà là sản phẩm mang thương hiệu Ciocca, một thương hiệu được biết đến với sự chính xác và chất lượng trong ngành công nghiệp.

Về chức năng, industrial flange đóng vai trò là một điểm nối đa năng. Nó được dùng để:

• Kết nối hai đoạn đường ống lại với nhau.

• Kết nối đường ống với các loại van, bơm, bồn chứa và các thiết bị công nghiệp khác.

• Bịt kín đầu đường ống khi cần thiết.

Đặc điểm nổi bật của các sản phẩm Mặt bích công nghiệp  là được gia công cơ khí chính xác. Quá trình sản xuất tuân thủ nghiêm ngặt các tiêu chuẩn công nghiệp quốc tế, đảm bảo các thông số kỹ thuật như đường kính, độ dày, số lượng và vị trí lỗ bulong đạt độ chính xác cao nhất. Điều này giúp quá trình lắp đặt diễn ra thuận lợi, mối nối đạt độ kín tối ưu và chịu được áp suất vận hành theo thiết kế.

Nguyên Lý Hoạt Động Của Ciocca Flange

Nguyên lý kết nối của Mặt bích công nghiệp  dựa trên sự phối hợp đồng bộ giữa ba thành phần chính: mặt bích (flange), gioăng làm kín (gasket) và hệ thống bulong (bolts).

Mặt bích được hàn hoặc vặn vào đầu đường ống, tạo thành một bề mặt phẳng hoặc có gờ. Gioăng làm kín được đặt ở giữa hai mặt bích. Khi các bulong được siết chặt với lực siết phù hợp, nó tạo ra một lực ép sealing (làm kín) cực lớn lên gioăng. Lực ép này biến dạng gioăng, lấp đầy các khe hở và khuyết tật nhỏ trên bề mặt mặt bích, tạo nên một mối nối kín khít tuyệt đối, ngăn chặn lưu chất rò rỉ ra ngoài.

Một ưu điểm lớn của nguyên lý này là dễ tháo lắp và bảo trì. Trong các piping flange system hiện đại, khi cần kiểm tra, vệ sinh van hoặc thiết bị, người ta chỉ cần tháo các bulong mà không cần cắt hay phá hủy mối nối như đối với các mối nối hàn trượt, giúp tiết kiệm thời gian và chi phí đáng kể cho các hoạt động industrial pipe flange.

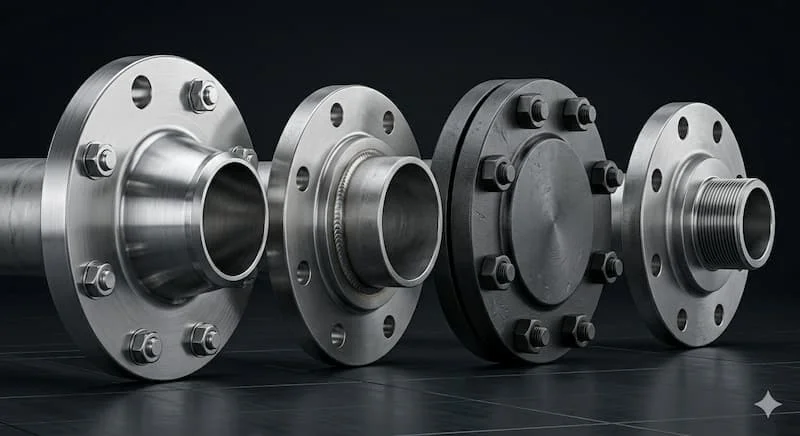

Các Loại Mặt bích công nghiệp  Phổ Biến

Để đáp ứng các yêu cầu đa dạng của từng ứng dụng, Ciocca cung cấp nhiều loại flange với thiết kế và ưu điểm riêng:

1. Weld Neck Flange (Mặt bích hàn cổ):

   • Ưu điểm: Có cổ dài để hàn đối đầu với ống, giúp chuyển ứng suất từ bích sang ống, làm giảm sự tập trung ứng suất tại đáy bích. Chịu áp lực rất cao và nhiệt độ khắc nghiệt cực tốt.

   • Khi nào dùng: Sử dụng trong các hệ thống đường ống dẫn dầu khí, hơi áp suất cao, và các hệ thống quan trọng đòi hỏi độ an toàn cao nhất.

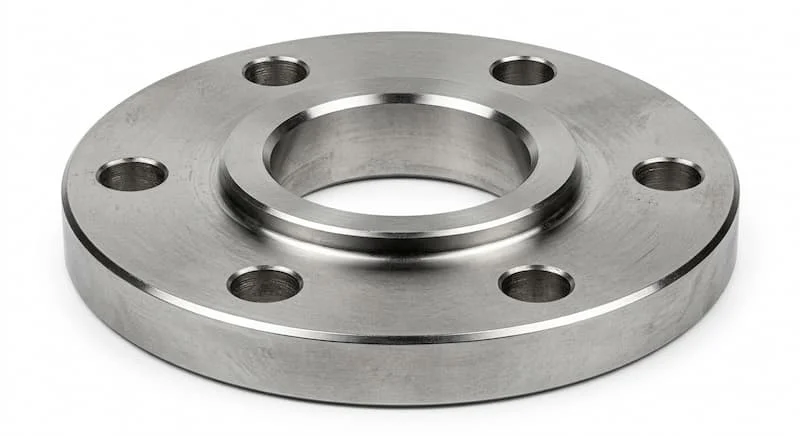

2. Slip On Flange (Mặt bích hàn trượt):

   • Ưu điểm: Có đường kính trong lớn hơn ống, cho phép ống trượt vào bên trong. Lắp đặt nhanh chóng, dễ dàng căn chỉnh mối nối, giá thành hợp lý hơn bích cổ hàn.

   • Khi nào dùng: Phù hợp cho các hệ thống áp lực trung bình và thấp, môi trường không quá khắc nghiệt.

3. Blind Flange (Mặt bích mù):

   • Ưu điểm: Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các lỗ mở của van, bồn chứa.

   • Khi nào dùng: Sử dụng khi cần tạm dừng một đoạn ống, cách ly một thiết bị để bảo trì, hoặc bịt kín các lỗ mở không dùng đến.

4. Threaded Flange (Mặt bích ren):

   • Ưu điểm: Được kết nối với ống bằng mối nối ren, không cần hàn. Phù hợp cho các hệ thống nhỏ, áp lực thấp.

   • Khi nào dùng: Sử dụng ở những vị trí khó hàn hoặc cấm hàn, đặc biệt là với các loại vật liệu ống dễ bị biến dạng nhiệt khi hàn.

5. Socket Weld Flange (Mặt bích hàn bọc đúc):

   • Ưu điểm: Ống được đưa vào trong một hốc (socket) của bích và được hàn một đường hàn duy nhất ở bên ngoài. Mối hàn chắc chắn, dễ định vị ống.

   • Khi nào dùng: Sử dụng cho các hệ thống đường ống kích thước nhỏ, áp lực trung bình.

Thông Số Kỹ Thuật Của Mặt bích công nghiệp

Để lựa chọn đúng loại bích, việc nắm rõ các thông số kỹ thuật là vô cùng quan trọng:

• Kích thước (Size): Phổ biến trong khoảng DN15–DN600, tương ứng với các kích thước đường ống tiêu chuẩn.

• Pressure class (Lớp áp suất): Thường gặp Class 150, Class 300, Class 600... Cấp áp suất càng cao thì bích càng dày và có khả năng chịu áp lớn hơn.

• Tiêu chuẩn hình học: Tuân thủ các tiêu chuẩn quốc tế như ANSI (tiêu chuẩn Mỹ), DIN (tiêu chuẩn Đức), JIS (tiêu chuẩn Nhật) để đảm bảo sự đồng bộ về tâm lỗ bulong và độ dày bích.

• Vật liệu (Material): Carbon steel (thép carbon) hoặc Stainless steel (thép không gỉ - inox) tùy thuộc vào môi trường sử dụng.

So Sánh Mặt bích công nghiệp  Với Flange Thông Thường

Sự khác biệt giữa Ciocca flange và các loại flange thông thường là rất lớn, thể hiện qua các tiêu chí sau:

• Độ chính xác: Mặt bích công nghiệp  được gia công với độ chính xác cao hơn rất nhiều. Các thông số về đường kính, độ dày, vị trí lỗ bulong, và bề mặt làm kín (sealing face) luôn đạt dung sai rất nhỏ, đảm bảo bích tương thích hoàn hảo với gioăng và bulong, tạo ra mối nối kín khít. Flange thường thường có dung sai lớn hơn, làm giảm khả năng làm kín.

• Độ bền: Mặt bích công nghiệp  sử dụng vật liệu thép hoặc inox chất lượng cao, có chứng chỉ CO/CQ rõ ràng. Bích được kiểm tra kỹ lưỡng về cơ tính và hóa tính, đảm bảo chịu được áp lực và nhiệt độ vận hành theo thiết kế. Độ bền của flange thường phụ thuộc nhiều vào chất lượng thép đầu vào và quy trình gia công, do đó không đồng đều và tiềm ẩn rủi ro xuống cấp nhanh chóng.

• Tiêu chuẩn: Mặt bích công nghiệp  tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật quốc tế như ANSI, DIN, JIS. Điều này giúp bích tương thích hoàn toàn với các loại van, thiết bị, gioăng và bulong đạt chuẩn, tạo nên một hệ thống đồng bộ và an toàn. Flange thường có thể không tuân thủ hoàn toàn tiêu chuẩn, dẫn đến khó khăn trong lắp đặt và rủi ro không kín.

• Giá thành: Ciocca flange có giá thành cao hơn so với flange thường do chi phí gia công chính xác và kiểm soát chất lượng nghiêm ngặt. Tuy nhiên, nếu xét về lâu dài, bích Ciocca mang lại lợi ích kinh tế cao hơn nhờ giảm thiểu rủi rò rò rỉ, chi phí bảo trì và thay thế, đảm bảo hệ thống vận hành ổn định và liên tục.

Insight: Người đọc thường muốn biết "Flange đạt chuẩn có thực sự khác biệt?". Câu trả lời là có. Sự khác biệt về độ chính xác và chất lượng vật liệu không chỉ giúp quá trình lắp đặt dễ dàng mà còn là yếu tố quyết định đến độ kín, độ bền và sự an toàn của toàn bộ hệ thống đường ống công nghiệp.

Tại Sao Tiêu Chuẩn Flange Quan Trọng?

Việc sử dụng flange đạt chuẩn là vô cùng quan trọng vì nó ảnh hưởng trực tiếp đến:

1. Độ kín của mối nối: Bề mặt bích (sealing face) đạt độ phẳng và độ nhám tiêu chuẩn giúp gioăng làm kín hoạt động hiệu quả nhất, ngăn chặn lưu chất rò rỉ ra ngoài. Bề mặt bích không đạt chuẩn sẽ làm gioăng không kín, dẫn đến leak.

2. Đồng bộ hệ thống: Tiêu chuẩn bích quy định về tâm lỗ bulong, giúp bích tương thích hoàn toàn với các loại van, bơm, và thiết bị công nghiệp khác cũng đạt chuẩn. Việc sử dụng bích không đạt chuẩn có thể dẫn đến việc bích không khớp với lỗ bulong của thiết bị, gây khó khăn lớn trong lắp đặt.

3. Khả năng chịu áp lực: Độ dày bích và vật liệu đạt chuẩn giúp bích chịu được áp lực vận hành của hệ thống mà không bị biến dạng hay nứt gãy. Bích không đạt chuẩn có thể bị hỏng dưới áp lực, gây mất an toàn nghiêm trọng cho hệ thống.

4. Giảm rủi ro leak: Mối nối kín và chắc chắn giúp giảm thiểu tối đa rủi ro rò rỉ lưu chất, đặc biệt là các loại lưu chất nguy hiểm, bảo vệ môi trường và đảm bảo an toàn lao động. Mối nối không kín có thể dẫn đến rò rỉ, rủi ro cháy nổ, ô nhiễm và đình trệ sản xuất.

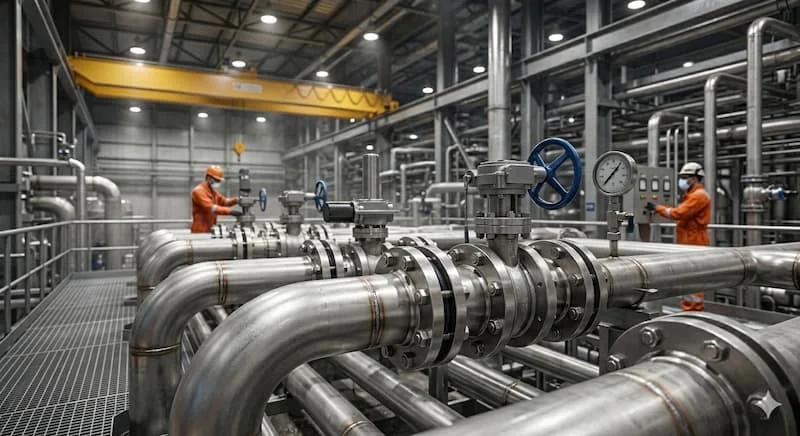

Ứng Dụng Của Ciocca Flange Trong Công Nghiệp

Nhờ tính cơ động và độ an toàn cao, dòng bích này được ứng dụng rộng rãi trong nhiều hệ thống:

• Hệ thống nước: Dẫn nước cấp, nước thải, nước làm mát trong các nhà máy và khu công nghiệp.

• Hệ thống hơi: Dẫn hơi áp suất cao trong các lò hơi, turbine, và hệ thống sưởi ấm.

• Nhà máy hóa chất: Kết nối đường ống dẫn các loại hóa chất có tính ăn mòn cao.

• Dầu khí: Sử dụng bích cổ hàn trong các hệ thống dẫn dầu khí, áp lực rất cao.

• HVAC: Hệ thống điều hòa không khí.

• PCCC: Hệ thống phòng cháy chữa cháy.

Do đó, đây là giải pháp được ưu tiên trong các piping flange system hiện đại đòi hỏi sự tin cậy và đồng bộ, đồng thời là một phần quan trọng trong các industrial flange application và flange for pipeline chất lượng cao.

Sai Lầm Thường Gặp Khi Chọn Flange

Dù có nhiều ưu điểm, nhưng nếu lựa chọn sai, bích ren có thể gây rò rỉ hệ thống:

• Chọn sai tiêu chuẩn: Sử dụng bích ANSI cho van JIS... Hậu quả là lỗ bulong không khớp, không lắp đặt được.

• Sai pressure class: Chọn bích Class 150 cho hệ thống hơi áp lực cao (cần Class 300). Hậu quả là bích có thể bị biến dạng hoặc hỏng dưới áp lực, gây mất an toàn.

• Không kiểm tra vật liệu: Dùng bích thép carbon cho đường ống dẫn hóa chất. Hậu quả là bích nhanh chóng bị ăn mòn, làm rò rỉ hóa chất và hỏng hệ thống.

• Dùng sai gioăng: Gioăng kém chất lượng, không chịu nhiệt/áp sẽ làm mối nối không kín.

Khuyến nghị an toàn (CTA Mềm):

Để đảm bảo mối nối kín và chắc chắn, kỹ sư lắp đặt cần:

1. Kiểm tra kỹ lưỡng tiêu chuẩn ANSI/DIN của bích.

2. Đo chính xác kích thước DN của đường ống.

3. Kiểm tra bề mặt sealing face để đảm bảo bích không bị xước hoặc hư hỏng.

Hướng Dẫn Chọn Ciocca Flange Phù Hợp

Hãy áp dụng checklist 5 bước dưới đây để luôn chọn mua đúng sản phẩm cho dự án của bạn:

• Bước 1: Xác định môi trường lưu chất: Xác định dòng chất lưu là nước sạch, hóa chất... để định hình vật liệu.

• Bước 2: Kiểm tra áp suất và nhiệt độ hệ thống: Đảm bảo áp suất và nhiệt độ làm việc nằm trong giới hạn cho phép của pressure class và vật liệu bích.

• Bước 3: Chọn loại bích phù hợp (Weld Neck, Slip On, Blind...): Chọn loại bích phù hợp với từng hệ thống.

• Bước 4: Kiểm tra tiêu chuẩn (ANSI, DIN, JIS): Đảm bảo bích chọn mua đồng bộ về lỗ bu-lông.

• Bước 5: Kiểm tra vật liệu bích (Carbon Steel, Inox 304/316): Chọn loại inox phù hợp với môi trường sử dụng.

Lưu Ý Khi Lắp Đặt Ciocca Flange

Quá trình lắp đặt quyết định 90% độ bền của mối nối:

1. Siết bulong đều lực: Siết bu-lông theo hình sao (đối xứng) để đảm bảo gioăng làm kín được ép đều.

2. Dùng gioăng phù hợp: Chọn gioăng phù hợp với từng loại lưu chất.

3. Kiểm tra alignment: Đảm bảo bích đồng tâm khi lắp đặt.

4. Thử áp (Test leak) nghiêm ngặt: Sau khi lắp đặt xong, bắt buộc phải tiến hành thử áp lực bằng nước hoặc khí sạch để kiểm tra xem các chân ren có bị thấm sương hay không trước khi đưa hệ thống vào vận hành chính thức.

Câu Hỏi Thường Gặp Về Ciocca Flange (FAQ)

Ciocca flange là gì?

Ciocca flange là dòng mặt bích công nghiệp dùng để kết nối đường ống và thiết bị, được sản xuất theo các tiêu chuẩn kỹ thuật nghiêm ngặt nhằm đảm bảo độ kín và độ bền hệ thống.

Ciocca flange dùng trong hệ thống nào?

Ciocca flange được dùng trong nhiều hệ thống công nghiệp như hệ thống nước, hơi, nhà máy hóa chất, dầu khí, HVAC, PCCC.

Flange Ciocca có tiêu chuẩn gì?

Flange Ciocca tuân thủ các tiêu chuẩn quốc tế như ANSI, DIN, JIS để đảm bảo sự đồng bộ về tâm lỗ bulong và độ dày bích.

Ciocca flange inox và thép khác nhau thế nào?

Inox 316 có khả năng chống ăn mòn xuất sắc, đặc biệt là trong môi trường chứa clorua và các loại hóa chất mạnh. Inox 304 có khả năng chống ăn mòn tốt nhưng kém hơn inox 316.

Làm sao chọn đúng flange cho đường ống?

Để chọn đúng bích, bạn cần: xác định môi trường lưu chất, áp suất và nhiệt độ hệ thống, tiêu chuẩn, kích thước và vật liệu bích.

Ciocca Flange: Giải Pháp Kết Nối Chuyên Nghiệp Cho Hệ Thống Đường Ống

Tóm lại, inox flange không chỉ đơn thuần là một phụ kiện kết nối ống, mà là giải pháp kỹ thuật mang tính chiến lược cho các nhà thầu. Với khả năng chống ăn mòn tốt, độ bền cao và tính linh hoạt cao, dòng bích ren này giúp tối ưu hóa chi phí vận hành và giảm thiểu rủi ro cháy nổ cho toàn bộ công trình của bạn. Việc lựa chọn đúng chủng loại, kích thước và tiêu chuẩn bích ren ngay từ đầu là chìa khóa giúp hệ thống đường ống vận hành bền bỉ và an toàn qua năm tháng ciocca flange.
