Hướng Dẫn Toàn Diện Về Rắc Co Ren Ngoài: Cấu Tạo, Ứng Dụng Và Kỹ Thuật Lắp Đặt Chuẩn

Vì Sao Hệ Thống Đường Ống Cần Rắc Co Ren Ngoài?

Trong thiết kế và vận hành các hệ thống cơ điện (ME), cấp thoát nước hay khí nén, việc phải tháo dỡ một cụm thiết bị để bảo trì là điều xảy ra như cơm bữa. Hãy tưởng tượng khi một chiếc máy bơm công nghiệp, một chiếc van chặn hoặc cụm đồng hồ đo áp suất bị hỏng, nếu bạn sử dụng các mối nối hàn cứng hoặc nối ren thẳng thông thường, bạn sẽ phải cắt bỏ một đoạn ống hoặc xoay toàn bộ hệ thống trục ống cực kỳ cồng kềnh mới có thể tháo được thiết bị ra ngoài. Quá trình này không chỉ làm gián đoạn vận hành mà còn gây tốn kém chi phí sửa chữa rất lớn.

Bên cạnh đó, việc kết nối trực tiếp thiết bị vào đường ống thường đối mặt với các sự cố rò rỉ tại mối nối do sai lệch tâm hoặc sai chuẩn ren trong quá trình thi công thô. Để giải quyết triệt để bài toán này, rắc co ren ngoài chính là giải pháp kỹ thuật tối ưu nhất. Thiết bị này tạo ra một điểm cắt cơ động, giúp việc kết nối trở nên linh hoạt, kín khít tuyệt đối và cho phép tháo lắp độc lập từng cụm thiết bị mà không làm ảnh hưởng đến cấu trúc chung của toàn bộ đường ống dẫn lưu chất.

Rắc Co Ren Ngoài Là Gì?

Rắc co ren ngoài là một loại phụ kiện đường ống chuyên dụng dùng để kết nối nhanh hai đoạn ống hoặc liên kết ống với các thiết bị như van, máy bơm. Phụ kiện này cấu tạo gồm ba bộ phận chính: thân nối (có đầu ren ngoài), đai siết và gioăng làm kín, cho phép tháo rời hệ thống dễ dàng mà không cần xoay ống.

Khác với các khớp nối thông thường, chức năng cốt lõi của phụ kiện này là vừa đảm bảo khả năng chịu áp lực cao của dòng lưu chất, vừa mang lại tính linh hoạt tối đa cho thợ lắp đặt. Chỉ với vài thao tác vặn đai siết, bạn đã có thể tách rời hai đầu ống một cách nhanh chóng, giúp rút ngắn đến 80% thời gian bảo dưỡng thiết bị.

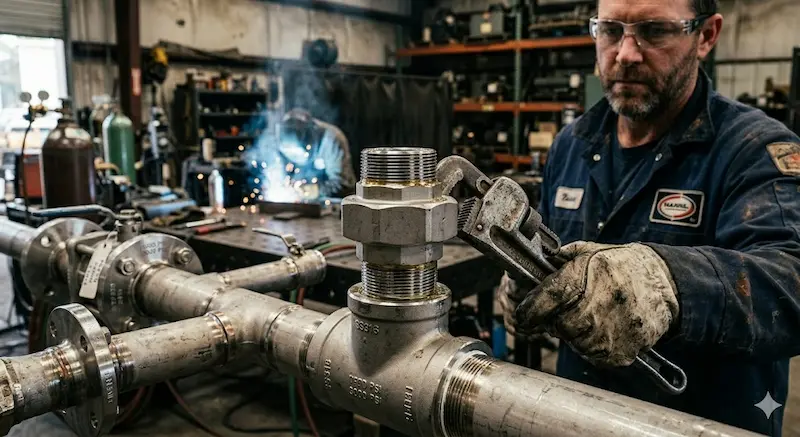

Nguyên Lý Hoạt Động Của Rắc Co Ren Ngoài

Cơ chế vận hành của rắc co ren ngoài dựa trên nguyên lý nén cơ học tạo độ kín khít. Khi bạn đưa đầu ren ngoài của rắc co vặn vào ren trong của thiết bị hoặc đường ống, phần thân còn lại sẽ được liên kết thông qua một đai rắc co tự do. Khi ta dùng mỏ lết siết chặt phần đai này, lực ép hướng trục sẽ nén chặt bề mặt tiếp xúc của hai đầu nối lại với nhau.

Tại tâm điểm của mối nối, một vòng gioăng làm kín (bằng cao su hoặc PTFE) sẽ bị ép chặt vào rãnh thắt, điền đầy vào mọi khe hở cơ khí vi mô. Nhờ đó, dòng lưu chất (nước, khí, hóa chất) khi di chuyển qua rắc co sẽ được dẫn hướng mượt mà bên trong lòng ống mà không thể rò rỉ ra ngoài, ngay cả trong điều kiện áp suất hệ thống tăng cao đột ngột.

Điểm tiện lợi vượt trội của rắc co so với các kiểu nối cứng (như hàn hoặc dán keo) là cấu trúc tách rời 3 thành phần. Khi cần sửa chữa, dòng lưu chất được ngắt, người thợ chỉ cần nới lỏng đai siết. Lúc này, hai đầu ống sẽ tự động tách rời nhau theo phương ngang mà không đòi hỏi bạn phải xoay hay vặn bất kỳ đoạn ống dài nào trong hệ thống.

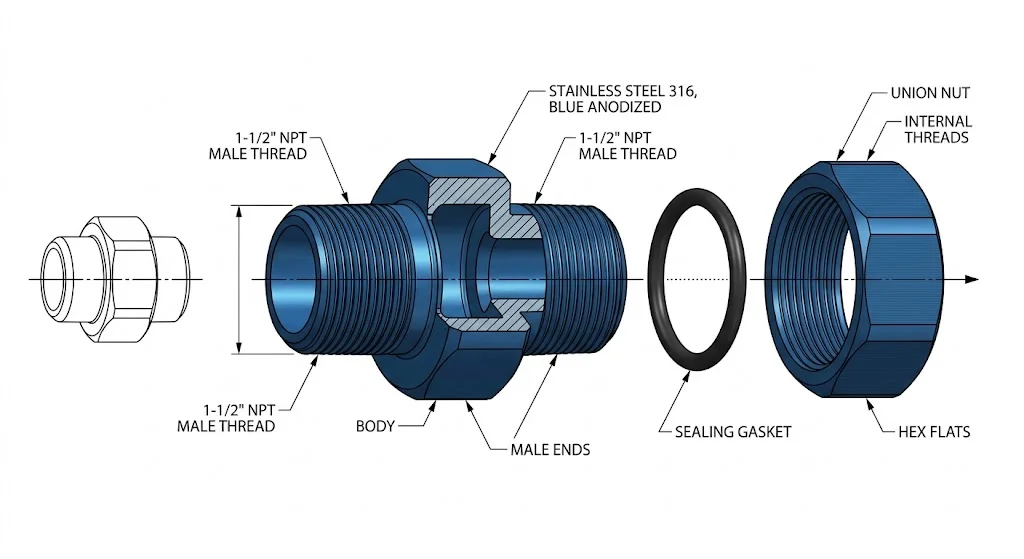

Cấu Tạo Chi Tiết Của Rắc Co Ren Ngoài

Để đảm bảo hiệu suất vận hành liên tục dưới áp lực lớn, một bộ rắc co ren ngoài tiêu chuẩn được cấu thành từ các chi tiết cơ khí chính xác sau:

[ Đầu ren ngoài ] ─── [ Thân nối chính ] ─── [ Gioăng làm kín ] ─── [ Đai rắc co siết ]

• Đầu ren ngoài: Bộ phận có các bước ren tiện nổi ở mặt ngoài theo tiêu chuẩn kỹ thuật, dùng để vặn trực tiếp vào ren trong của máy bơm, van hoặc phụ kiện khác.

• Thân nối: Phần lõi chịu lực trực tiếp từ dòng chảy, có lòng trong nhẵn mịn để giảm thiểu tổn thất áp suất và hạn chế tối đa tình trạng sụt áp đường ống.

• Đai rắc co (Union Nut): Chi tiết dạng đai ốc lớn bao quanh thân nối, có khía hoặc cạnh lục giác để tạo điểm bám cho mỏ lết khi siết lực.

• Gioăng làm kín (Gasket): Thường làm bằng cao su EPDM, NBR hoặc nhựa chịu nhiệt Teflon (PTFE). Bộ phận này quyết định trực tiếp đến độ kín khít của hệ thống; nếu gioăng bị rách hoặc biến dạng, hiện tượng xì nước hay rò rỉ khí sẽ xảy ra ngay lập tức.

• Bề mặt xử lý chống ăn mòn: Tùy thuộc vào vật liệu, bề mặt có thể được mạ kẽm nhúng nóng, niken hoặc đánh bóng điện hóa để tăng cường khả năng chống chịu oxy hóa từ môi trường.

Về mặt vật liệu, các dòng rắc co inox (SUS304, SUS316) được đánh giá là bền bỉ nhất nhờ khả năng chịu nhiệt cao và kháng hóa chất tuyệt đối. Trong khi đó, vật liệu đồng thau mang lại sự dẻo dai, chống mài mòn tốt, rất phù hợp cho các hệ thống khí nén và nước sạch dân dụng.

Các Loại Rắc Co Ren Ngoài Phổ Biến Hiện Hiện Nay

Để đáp ứng các tiêu chuẩn kỹ thuật khắt khe trong từng môi trường đặc thù, phụ kiện này được đa dạng hóa theo nhiều tiêu chí:

Phân loại theo vật liệu chế tạo

• Rắc co inox ren ngoài: Thường làm từ inox 304 hoặc 316. Có ưu điểm chịu được nhiệt độ cao, áp lực lớn và không bị rỉ sét. Đây là lựa chọn số một cho các ngành thực phẩm, hóa chất và hệ thống hơi nóng (steam).

• Rắc co đồng ren ngoài: Sở hữu độ bền cơ học cao, chống ăn mòn do ma sát tốt. Loại này cực kỳ phổ biến trong các cụm đo đếm dòng chảy, đường ống đồng của hệ thống điều hòa trung tâm hoặc khí nén.

• Rắc co nhựa (PVC, PPR, HDPE): Giá thành rẻ, trọng lượng nhẹ, chống ăn mòn hóa học tốt nhưng chịu nhiệt và chịu áp kém hơn kim loại. Thường dùng trong xử lý nước thải, tưới tiêu và cấp nước dân dụng.

• Rắc co thép mạ kẽm: Chịu lực va đập cực tốt, giá thành hợp lý, chuyên dụng cho các đường ống phòng cháy chữa cháy (PCCC) và hệ thống dẫn dầu.

Phân loại theo chuẩn ren công nghiệp

• Chuẩn ren BSP (British Standard Pipe): Chuẩn ren Anh, hệ mét, cực kỳ phổ biến tại thị trường Việt Nam và Châu Âu.

• Chuẩn ren NPT (National Pipe Taper): Chuẩn ren côn của Mỹ, có độ kín khít rất cao nhờ các bước ren khít chặt vào nhau khi siết mạnh.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Rắc Co Ren Ngoài

Việc chọn mua sai thông số phụ kiện không chỉ làm chậm tiến độ thi công mà còn tiềm ẩn nguy cơ phá hủy hệ thống khi vận hành. Do đó, bạn cần kiểm tra kỹ các thông số sau:

• Kích thước định danh (DN / Inch): Từ DN15 (1/2"), DN20 (3/4") cho đến DN50 (2") hoặc lớn hơn. Kích thước này phải đồng bộ với đường kính của ống và thiết bị cần kết nối.

• Chuẩn ren kết nối: Phải xác định rõ hệ thống đang dùng ren thẳng hay ren côn, ren chuẩn BSP hay NPT. Việc cố tình vặn hai loại ren lệch chuẩn vào nhau sẽ làm cháy ren, móp méo bước ren và gây rò rỉ lưu chất vĩnh viễn.

• Áp lực làm việc tối đa (PN / Working Pressure): Thường từ PN10, PN16 cho đến PN25, PN40. Hệ thống có áp lực cao (như khí nén, thủy lực) bắt buộc phải dùng rắc co bằng inox hoặc thép đúc chịu áp.

• Nhiệt độ chịu tải: Các hệ thống truyền dẫn hơi nóng, nước nóng lò hơi bắt buộc phải sử dụng rắc co inox kết hợp với gioăng làm kín bằng Teflon (PTFE) chịu được nhiệt độ trên 200°C. Nếu dùng gioăng cao su thường hoặc rắc co nhựa, phụ kiện sẽ bị chảy và biến dạng ngay khi hệ thống vận hành.

So Sánh Rắc Co Ren Ngoài Và Rắc Co Ren Trong

Để giúp bạn có cái nhìn tổng quan và đưa ra lựa chọn chính xác cho từng vị trí lắp đặt, dưới đây là bảng so sánh chi tiết:

Rắc Co Ren Ngoài Được Dùng Trong Những Hệ Thống Nào?

Nhờ tính cơ động tuyệt vời, phụ kiện này là thành phần không thể thiếu trong cấu trúc của nhiều hệ thống công nghiệp và dân dụng:

• Trạm bơm và máy bơm công nghiệp: Lắp đặt ngay tại đầu hút và đầu xả của máy bơm. Khi bơm gặp sự cố chập cháy hoặc mòn cánh bướm, kỹ thuật viên chỉ cần xả rắc co là có thể đưa bơm về xưởng bảo dưỡng.

• Hệ thống khí nén áp lực cao: Sử dụng rắc co đồng hoặc inox để kết nối máy nén khí với bình tích áp và các bộ lọc đường ống, đảm bảo không thất thoát áp lực nén.

• Hệ thống cấp thoát nước tòa nhà: Kết nối các trục ống PPR, PVC tại các vị trí rẽ nhánh hoặc điểm đặt van khóa tổng, giúp việc sửa chữa thấu kính van trở nên dễ dàng.

• Dây chuyền sản xuất và chế biến: Trong các nhà máy bia, sữa, hóa chất, các đoạn ống cần vệ sinh súc rửa định kỳ (CIP) đều được liên kết bằng rắc co inox vi sinh để đảm bảo an toàn vệ sinh và tháo lắp nhanh.

Những Sai Lầm Thường Gặp Khi Lắp Rắc Co Ren Ngoài

Trong quá trình thi công, những lỗi nhỏ dưới đây có thể dẫn đến hậu quả nghiêm trọng làm mất áp lực đường ống hoặc xì hỏng lưu chất:

1. Siết đai quá lực: Sử dụng mỏ lết nối dài để cố siết đai rắc co quá mạnh sẽ làm nứt vỡ đai (đối với rắc co nhựa/đồng) hoặc làm dập nát, xê dịch vòng gioăng cao su bên trong, gây phản tác dụng làm rò rỉ nước.

2. Quấn băng tan (cao su non) sai chiều hoặc quá dày: Quấn sai chiều sẽ khiến băng tan bị đùn ra ngoài khi vặn ren. Đặc biệt, nhiều người lầm tưởng quấn thật dày vào phần ren của đai siết sẽ giúp kín hơn, nhưng thực tế phần ren đai chỉ có nhiệm vụ giữ lực, độ kín phụ thuộc hoàn toàn vào gioăng.

3. Không kiểm tra hoặc quên lắp gioăng: Đây là lỗi sơ đẳng nhưng thường gặp khi lắp đặt vội vã, khiến hệ thống bị xì nước ngay khi vừa mở van tổng.

4. Dùng sai vật liệu cho hóa chất: Lắp rắc co đồng hoặc thép mạ kẽm vào đường ống dẫn axit, hóa chất tẩy rửa sẽ khiến phụ kiện bị ăn mòn và thủng lỗ chỉ sau vài tuần sử dụng.

Hướng Dẫn Lắp Đặt Rắc Co Ren Ngoài Đúng Kỹ Thuật

Hãy tuân thủ quy trình từng bước dưới đây để mối nối của bạn bền bỉ, kín khít tuyệt đối:

•  Bước 1 (Chuẩn bị): Vệ sinh sạch sẽ các ba-via, bụi bẩn hoặc rỉ sét bám trên các bước ren ngoài và ren trong của thiết bị.

•  Bước 2 (Quấn băng tan): Đối với đầu ren ngoài kim loại, quấn một lớp băng tan vừa đủ theo chiều thuận của kim đồng hồ (chiều vặn vào) để tăng độ khít cho bước ren.

•  Bước 3 (Gá lắp thiết bị): Đặt vòng gioăng làm kín vào đúng rãnh định vị bên trong thân rắc co. Đảm bảo gioăng nằm phẳng, không bị vặn xoắn.

•  Bước 4 (Vặn ren ngoài): Tiến hành vặn đầu ren ngoài vào ren trong của thiết bị bằng tay trước để tránh bị lệch ren, sau đó dùng mỏ lết siết chặt vừa tay.

•  Bước 5 (Siết đai rắc co): Đưa hai phần thân rắc co áp sát vào nhau, vặn đai siết bằng tay rồi dùng mỏ lết cố định thêm khoảng 1/4 đến 1/2 vòng.

•  Bước 6 (Nghiệm thu): Mở van thử áp hệ thống, quan sát trực quan xem có hiện tượng rò rỉ hay đọng nước tại mối nối không để xử lý kịp thời.

Lưu Ý Khi Chọn Và Sử Dụng Rắc Co Ren Ngoài

Để tối ưu hóa chi phí vận hành và nâng cao tuổi thọ cho toàn bộ công trình, bạn cần ghi nhớ các quy tắc cốt lõi:

• Luôn chọn vật liệu phụ kiện đồng cấp hoặc cao cấp hơn vật liệu của đường ống (Ví dụ: Ống inox nên đi với rắc co inox; không nên dùng rắc co sắt cho ống inox).

• Thường xuyên lên kế hoạch kiểm tra định kỳ các điểm nối rắc co ở các hệ thống rung lắc mạnh (gần máy bơm, máy nén khí) vì lực rung có thể làm nới lỏng đai siết theo thời gian.

• Khi có dấu hiệu rò rỉ do gioăng bị lão hóa, hãy chủ động thay mới vòng gioăng thay vì cố siết chặt đai rắc co vì việc này có thể làm hỏng luôn phần ren của phụ kiện. Bạn có thể tìm kiếm các loại gioăng PTFE chịu nhiệt, chống hóa chất chất lượng cao tại [chèn link: danh-muc-gioang-lam-kin-chuyen-dung].

Câu Hỏi Thường Gặp Về Rắc Co Ren Ngoài

Rắc co ren và ren trong khác nhau thế nào?

Rắc co ren có phần ren được tiện nổi ở phía ngoài của đầu nối để vặn vào thiết bị có ren trong. Rắc co ren trong lại có ren nằm ẩn phía bên trong lòng ống, dùng để ôm lấy các đầu ống có ren ngoài.

Rắc co inox ren ngoài có dùng cho hóa chất được không?

Hoàn toàn được. Các dòng rắc co làm từ inox 304 hoặc inox 316 có khả năng kháng ăn mòn hóa học xuất sắc, rất thích hợp cho các hệ thống dẫn axit loãng, kiềm, dung môi và thực phẩm.

Có cần dùng băng tan khi lắp đai rắc co không?

Tuyệt đối không. Băng tan chỉ sử dụng ở phần đầu ren ngoài khi vặn vào thiết bị. Phần đai siết rắc co làm kín bằng gioăng cao su phẳng, việc quấn băng tan vào ren đai sẽ làm cản trở lực siết nén gioăng.

Rắc co ren ngoài chịu được áp suất bao nhiêu?

Áp suất chịu tải phụ thuộc vào vật liệu. Loại bằng nhựa thường chịu tối đa PN10 (10 bar). Trong khi đó, các dòng rắc co bằng thép đúc hoặc inox công nghiệp chịu được áp lực từ PN16, PN25 lên đến PN40 (40 bar).

Nên dùng rắc co đồng hay inox cho hệ thống nước sinh hoạt?

Đối với nước sạch sinh hoạt thông thường, rắc co đồng là lựa chọn tối ưu về chi phí và độ bền. Tuy nhiên, nếu là hệ thống nước nóng năng lượng mặt trời hoặc nước có độ mặn, độ phèn cao, bạn nên chọn rắc co inox để chống ăn mòn.

Chọn Đúng Rắc Co Ren Giúp Hệ Thống Hoạt Động Ổn Định

Tóm lại, rắc co ren đóng vai trò là "mắt xích" linh hoạt, đảm bảo cho hệ thống đường ống của bạn luôn vận hành an toàn, kín kẽ và cực kỳ dễ dàng trong khâu bảo trì, sửa chữa. Việc thấu hiểu cấu tạo, phân loại chính xác vật liệu và nắm vững quy trình lắp đặt chuẩn kỹ thuật chính là chìa khóa giúp các kỹ sư và chủ thầu tiết kiệm tối đa thời gian, công sức cũng như chi phí vật tư.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về Rắc co ren ngoài!
