Hướng Dẫn Toàn Diện Về Van Giảm Áp Oxy: Cấu Tạo, Nguyên Lý Và Cách Chọn Tối Ưu

Vì Sao Bình Oxy Không Thể Sử Dụng Trực Tiếp Nếu Không Có Van Giảm Áp?

Trong thực tế, một bình oxy tiêu chuẩn khi được nạp đầy thường có áp suất cực kỳ lớn, dao động từ 135 đến 150 bar (tương đương 2000 PSI). Hãy tưởng tượng, nếu bạn mở van cổ bình và để dòng khí này thoát ra trực tiếp, áp lực khổng lồ của nó có thể làm nổ tung các đường dây dẫn bằng cao su hoặc nhựa, phá hủy các thiết bị kết nối và gây tổn thương nghiêm trọng cho người sử dụng. Đặc biệt, trong môi trường giàu oxy, một dòng khí phun ra quá mạnh kết hợp với tia lửa nhỏ do ma sát hoàn toàn có thể dẫn đến thảm họa cháy nổ.

Do đó, van giảm áp oxy là thiết bị bắt buộc phải có để hạ áp suất từ mức cực cao trong bình chứa xuống mức áp suất làm việc an toàn và ổn định. Nếu không có thiết bị điều tốc này, việc kiểm soát lưu lượng khí là bất khả thi, biến một bình khí hữu ích thành một "quả bom" áp lực chực chờ phát nổ.

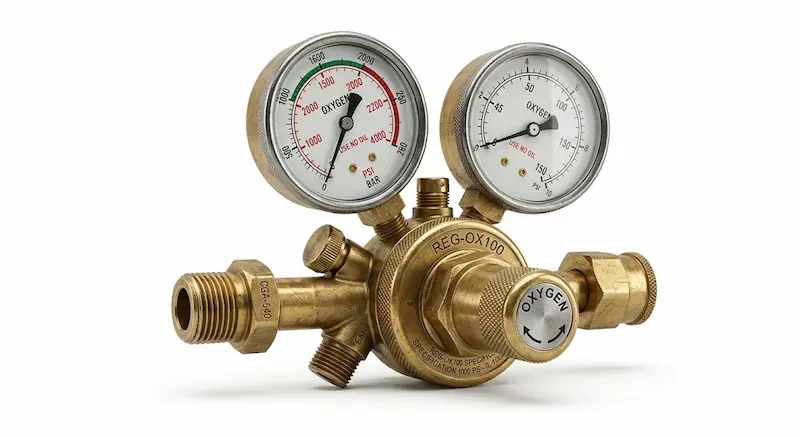

Van Giảm Áp Oxy Là Gì?

Van giảm áp oxy (hay còn gọi là van điều áp oxy) là một thiết bị cơ khí chuyên dụng, có chức năng tự động giảm áp suất cao của khí oxy từ bình chứa hoặc đường ống dẫn xuống một mức áp suất thấp hơn, an toàn và ổn định theo nhu cầu sử dụng thực tế của người dùng.

Vai trò cốt lõi của thiết bị này là bảo vệ hệ thống đường ống, máy móc và con người khỏi áp lực quá tải. Nó giữ cho lưu lượng và áp suất đầu ra luôn nằm trong tầm kiểm soát, ngay cả khi áp suất bên trong bình khí đang giảm dần theo thời gian sử dụng.

Một lưu ý kỹ thuật cực kỳ quan trọng là bạn không thể đánh đồng van oxy với các loại van gas (LPG) hay van CO2. Khí oxy là chất hoạt hóa mạnh, cực kỳ dễ gây cháy khi tiếp xúc với dầu mỡ. Vì vậy, cấu tạo và tiêu chuẩn làm sạch của loại van này khắt khe hơn rất nhiều so với van dành cho các loại khí khác.

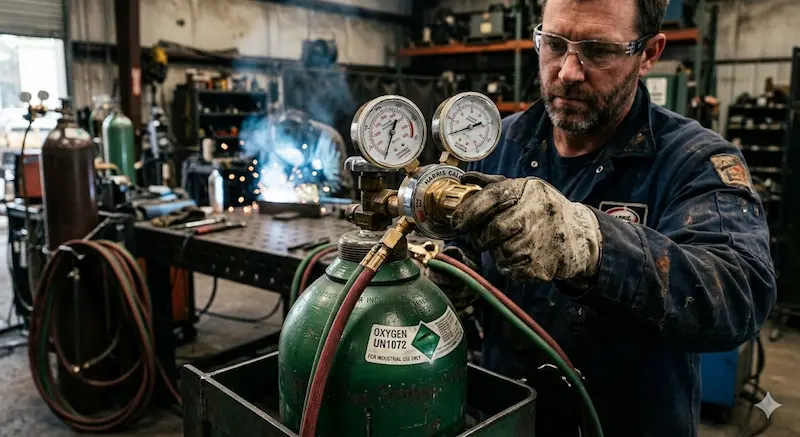

Nguyên Lý Hoạt Động Của Van Giảm Áp Oxy

Hành trình giảm áp của dòng khí oxy diễn ra theo một chu trình cơ khí khép kín và cực kỳ chính xác dựa trên sự cân bằng lực:

• Bước 1 (Đầu vào): Khí oxy từ bình chứa với áp suất cao vượt qua cổng vào, hiển thị chỉ số trên đồng hồ đo áp suất bình.

• Bước 2 (Giảm áp): Dòng khí đi qua một khe hở hẹp được tạo ra bởi kim van và ghế van. Lúc này, núm chỉnh áp bên ngoài được vặn vào sẽ nén lò xo điều chỉnh, tác dụng lực lên màng đàn hồi.

• Bước 3 (Cân bằng tự động): Khi áp suất ở khoang đầu ra tăng lên, nó sẽ đẩy màng đàn hồi ngược lại, chống lại lực lò xo và làm hẹp khe hở của kim van, giảm lượng khí qua van. Ngược lại, khi áp suất đầu ra giảm, lò xo lại đẩy màng làm mở rộng kim van.

• Bước 4 (Đầu ra): Khí oxy thoát ra cổng xả với áp suất thấp ổn định, được hiển thị trên đồng hồ đo áp suất đầu ra (hoặc cột lưu lượng kế).

Ví dụ thực tế: Áp suất bình ban đầu là 150 bar. Sau khi đi qua hệ thống màng và lò xo của van, áp suất đầu ra được hạ xuống chỉ còn từ 1 bar đến 10 bar (tùy thuộc vào việc bạn vặn núm chỉnh), đây là mức áp suất an toàn lý tưởng để đưa vào máy thở y tế hoặc béc hàn cắt.

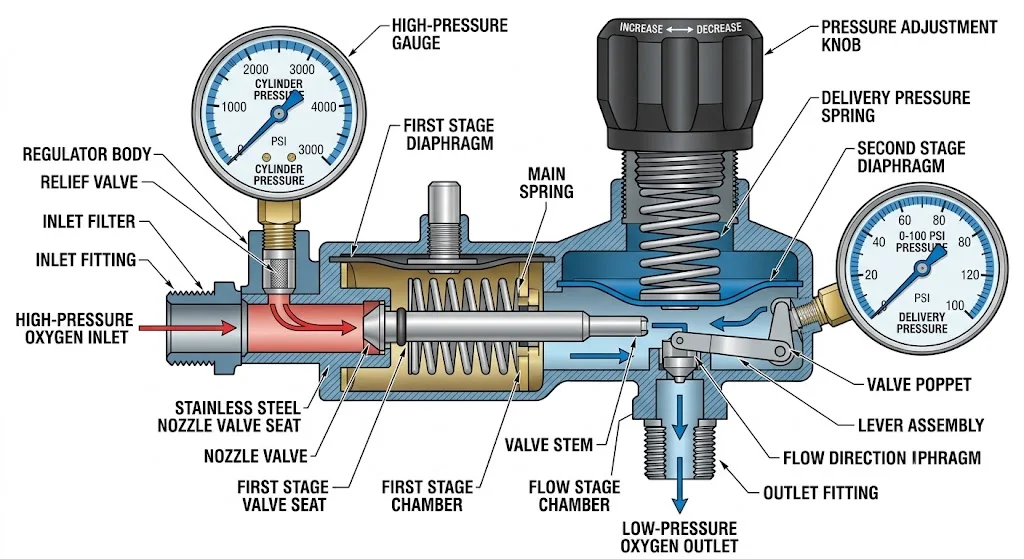

Cấu Tạo Của Van Giảm Áp Oxy

Để vận hành an toàn một áp lực lên tới hàng trăm bar, cấu tạo của van giảm áp oxy đòi hỏi sự phối hợp đồng bộ của nhiều chi tiết cơ khí chính xác:

• Thân van: Bộ khung chịu lực chính, là nơi dòng khí đi qua.

• Đồng hồ áp suất: Thường gồm 2 đồng hồ. Một cái đo áp suất khí còn lại trong bình (đầu vào) và một cái đo áp suất khí cấp ra thiết bị (đầu ra).

• Núm chỉnh áp: Tay vặn bằng nhựa cao cấp hoặc kim loại để người dùng chủ động tăng/giảm áp suất đầu ra.

• Màng đàn hồi và Kim van: Trái tim của hệ thống điều áp, giúp đóng mở và điều tiết dòng khí tự động.

• Gioăng kín khí: Thường làm bằng vật liệu chống polymer đặc biệt, đảm bảo không rò rỉ khí ra môi trường.

• Van an toàn: Bộ phận tự động xả khí ra ngoài nếu áp suất khoang đầu ra đột ngột tăng cao vượt mức thiết kế, bảo vệ toàn bộ hệ thống khỏi bị phá hủy.

Tại sao van oxy thường được đúc bằng đồng hoặc inox?

Hầu hết các dòng van oxy chất lượng cao trên thị trường đều sử dụng đồng thau nguyên khối hoặc thép không gỉ (Inox). Đồng thau có đặc tính cơ lý tuyệt vời: chịu áp lực cao, không gây ra tia lửa điện do ma sát (chống cháy nổ cực tốt) và không bị oxy hóa trong môi trường oxy tinh khiết. Inox được ưu tiên trong các phòng thí nghiệm nhờ độ trơ hóa học tuyệt đối.

Các Loại Van Giảm Áp Oxy Phổ Biến Hiện Nay

Tùy thuộc vào nhu cầu công việc, người ta phân loại thiết bị này theo 3 tiêu chí cốt lõi:

Phân loại theo ứng dụng

• Van oxy y tế: Thường tích hợp thêm cột đo lưu lượng (Flowmeter) và bình tạo ẩm. Thiết bị này giúp kiểm soát chính xác lượng oxy (tính bằng lít/phút) đi vào phổi bệnh nhân.

• Van oxy công nghiệp / hàn cắt: Thiết bị có kết cấu cơ khí thô ráp, bền bỉ hơn, cho phép điều chỉnh áp suất đầu ra lớn để phục vụ cho các béc cắt gió đá (Oxy-Acetylene) hoặc công nghệ luyện kim.

Phân loại theo cấp áp suất

• Van 1 cấp (Single-stage): Giảm áp suất trực tiếp từ cao xuống thấp thông qua một màng lọc duy nhất. Nhược điểm là khi bình khí sắp cạn, áp suất đầu ra sẽ có xu hướng biến động nhẹ.

• Van 2 cấp (Two-stage): Gồm hai buồng giảm áp nối tiếp nhau. Cấp thứ nhất hạ áp xuống mức trung gian, cấp thứ hai hạ xuống mức sử dụng. Loại này cho áp suất đầu ra cực kỳ ổn định, chuẩn xác tới từng milibar ngay cả khi bình oxy sắp hết khí.

Phân loại theo thiết kế hiển thị

• Loại 2 đồng hồ: Giúp người dùng kiểm soát được cả lượng khí còn lại trong bình và áp lực đang sử dụng.

• Loại 1 đồng hồ kết hợp cột lưu lượng: Thường thấy ở các bệnh viện, giúp y bác sĩ đọc nhanh số lít oxy được cấp ra mỗi phút.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van Giảm Áp Oxy

Để mua đúng thiết bị và đảm bảo an toàn tuyệt đối khi vận hành, bạn cần đặc biệt lưu ý đến các thông số sau:

• Áp suất đầu vào tối đa (Max Inlet Pressure): Thường phải đạt từ 150 bar đến 200 bar để chịu được áp lực từ các bình khí nén tiêu chuẩn.

• Dải áp suất đầu ra (Outlet Pressure Range): Ví dụ: 0–4 bar cho y tế hoặc 0–12 bar cho cắt công nghiệp. Chọn sai dải áp suất sẽ khiến thiết bị đầu cuối không hoạt động được hoặc bị quá áp gây hỏng hóc.

• Lưu lượng khí tối đa (Max Flow Rate): Đo bằng $m^3/h$ hoặc Lít/phút. Cần tính toán tổng lưu lượng các thiết bị tiêu thụ để chọn van có công suất phù hợp.

• Chuẩn ren kết nối (Inlet/Outlet Connection): Tại Việt Nam, chuẩn ren phổ biến là G5/8, CGA540 hoặc QF-2C. Nếu chọn sai ren kết nối, bạn sẽ không thể lắp van vào bình khí, hoặc nếu cố tình vặn sẽ gây cháy ren, dẫn đến rò rỉ khí áp lực cao cực kỳ nguy hiểm.

So Sánh Van Giảm Áp Và Van Giảm Áp Gas

Van Giảm Áp Được Dùng Trong Những Trường Hợp Nào?

Thiết bị này xuất hiện trong mọi lĩnh vực của đời sống và sản xuất:

• Hệ thống oxy y tế: Từ các bình oxy cá nhân tại nhà cho người bệnh phổi, đến hệ thống oxy trung tâm tại bệnh viện lớn, van điều áp là "người gác cổng" bảo vệ tính mạng bệnh nhân.

• Hàn cắt kim loại (Gió đá): Phối hợp với khí Gas/Acetylene để tạo ra ngọn lửa có nhiệt độ lên tới hơn 3000°C, giúp cắt đứt các tấm thép dày trong đóng tàu, xây dựng.

• Phòng thí nghiệm và Nghiên cứu: Cung cấp dòng oxy tinh khiết có áp suất chuẩn xác tuyệt đối để phục vụ các phản ứng hóa học hoặc nuôi cấy tế bào.

• Nuôi trồng thủy sản: Điều khí oxy vào các bể chứa, ao tôm công nghệ cao nhằm duy trì nồng độ oxy hòa tan cho thủy sản sinh trưởng.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Giảm Áp

Rất nhiều tai nạn lao động đáng tiếc đã xảy ra do người vận hành thiếu kiến thức về an toàn khí nén. Dưới đây là những sai lầm chết người:

1. Để dầu mỡ dính vào van: Đây là điều tối kỵ nhất. Oxy áp suất cao khi tiếp xúc với gốc hydrocacbon (dầu máy, mỡ bôi trơn, mỡ bò) sẽ gây ra phản ứng hóa học tự kích cháy cực mạnh, dẫn đến nổ tung ngay lập tức.

2. Mở van cổ bình quá nhanh: Hành động này tạo ra một "cú sốc áp lực" đột ngột dội thẳng vào màng van, có thể làm rách màng hoặc phá hủy đồng hồ đo áp.

3. Dùng van gas thay cho van oxy: Do kết cấu chịu áp của van gas rất thấp, nếu lắp vào bình oxy, áp lực 150 bar sẽ thổi bay cấu trúc van gas ngay lập tức.

4. Không kiểm tra rò rỉ định kỳ: Các vị trí kết nối ren bị hở sẽ làm thất thoát khí và tạo nguy cơ cháy nổ nếu có tia lửa ngoài môi trường.

Hướng Dẫn Lắp Đặt Và Sử Dụng Van Giảm Áp Đúng Cách

Để đảm bảo an toàn cho bản thân và độ bền của thiết bị, hãy tuân thủ nghiêm ngặt checklist các bước vận hành dưới đây:

•  Bước 1: Kiểm tra tổng thể van, đảm bảo phần ren và gioăng cao su sạch sẽ, tuyệt đối không bám dầu mỡ.

•  Bước 2: Đóng hoàn toàn núm điều chỉnh áp suất trên van (vặn ngược chiều kim đồng hồ cho đến khi lỏng tay).

•  Bước 3: Lắp rắc co của van vào cổ bình oxy. Dùng mỏ lết siết chặt vừa đủ lực, không siết quá mạnh làm hỏng ren.

•  Bước 4: Đứng né sang một bên (không đứng đối diện với mặt đồng hồ). Mở van cổ bình thật từ từ khoảng 1/2 đến 1 vòng. Quan sát đồng hồ áp suất bình xem kim lên ổn định chưa.

•  Bước 5: Xoay núm điều chỉnh áp suất theo chiều kim đồng hồ một cách chậm rãi cho đến khi đồng hồ áp suất đầu ra đạt mức mong muốn.

•  Bước 6: Thử rò rỉ tại các đầu kết nối bằng nước xà phòng loãng (tuyệt đối không thử bằng lửa).

Lưu Ý An An Toàn Khi Sử Dụng Van Giảm Áp

• Không bao giờ dùng tay có dính dầu mỡ, hoặc giẻ lau máy dính dầu để thao tác với van và bình oxy.

• Đặt bình khí và van ở nơi thông thoáng, tránh xa nguồn nhiệt, tia lửa hàn và ánh nắng mặt trời chiếu trực tiếp.

• Khi dừng làm việc, hãy đóng van cổ bình trước, đợi khí trong van xả hết ra ngoài (kim đồng hồ về số 0), sau đó mới nới lỏng núm chỉnh áp.

• Định kỳ kiểm tra định kỳ và thay thế các gioăng làm kín khi thấy có dấu hiệu chai cứng hoặc nứt nẻ. Bạn có thể tham khảo các phụ kiện chính hãng tại [chèn link: danh-muc-phu-kien-van-dieu-ap].

Câu Hỏi Thường Gặp Về Van Giảm Áp

Van giảm áp có dùng chung với khí Gas được không?

Tuyệt đối không. Van oxy được thiết kế cho áp suất cao (lên đến 150 bar) và yêu cầu nghiêm ngặt về chống dầu mỡ. Van Gas chỉ chịu được áp suất thấp và có hướng ren ngược để tránh lắp lẫn.

Áp suất oxy đầu ra bao nhiêu là an toàn?

Tùy ứng dụng. Trong y tế, áp suất đầu ra thường rất thấp, dao động quanh mức 1–3 bar kết hợp lưu lượng kế. Trong công nghiệp hàn cắt, áp suất đầu ra thường duy trì từ 4–10 bar tùy theo độ dày kim loại.

Van giảm áp oxy bị rò khí ở đồng hồ phải xử lý thế nào?

Bạn cần khóa ngay van cổ bình oxy lại. Xả hết khí tồn trong van ra, sau đó tháo đồng hồ bị rò rỉ, quấn lại băng tan (cao su non) chuyên dụng sạch dầu và siết chặt lại. Nếu vẫn rò rỉ, cần thay mới đồng hồ.

Nên chọn van 1 đồng hồ hay 2 đồng hồ?

Nếu bạn cần kiểm soát cả lượng khí còn lại trong bình để chủ động đổi bình mới, hãy chọn van 2 đồng hồ. Van 1 đồng hồ thường đi kèm cột lưu lượng kế, thích hợp dùng cố định trong y tế khi đã biết rõ nguồn cấp.

Bao lâu nên bảo dưỡng hoặc thay mới van giảm áp?

Định kỳ 6 tháng một lần nên kiểm tra độ nhạy của màng van và van an toàn. Nếu sử dụng trong môi trường công nghiệp khắc nghiệt, bạn nên thay mới van sau 2–3 năm sử dụng để đảm bảo an toàn lao động tối đa.

Chọn Đúng Van Giảm Áp Oxy Giúp Tăng An Toàn Và Hiệu Quả

Đầu tư một chiếc van giảm áp chất lượng cao không chỉ là bài toán tối ưu hóa chi phí sản xuất, tránh thất thoát lãng phí khí, mà trên hết là tấm bảo hiểm cho tính mạng của chính bạn và những người xung quanh. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và tuân thủ các quy tắc an toàn khi vận hành thiết bị áp lực cao này là trách nhiệm hàng đầu của mỗi kỹ thuật viên và người dùng.
