Ký hiệu van chặn trên bản vẽ kỹ thuật: Cẩm nang tra cứu và phân tích chuyên sâu

Trong thiết kế, vận hành và bảo trì hệ thống đường ống công nghiệp, việc đọc hiểu chính xác bản vẽ kỹ thuật là yêu cầu bắt buộc đối với mọi kỹ sư. Trong đó, ký hiệu van chặn xuất hiện với tần suất dày đặc và đóng vai trò như ngôn ngữ chung giữa nhà thiết kế và đội ngũ thi công. Hiểu sai một ký hiệu nhỏ có thể dẫn đến những sai lầm nghiêm trọng trong lắp đặt, gây tổn thất lớn về chi phí và an toàn vận hành. Bài viết này sẽ phân tích chi tiết về các loại ký hiệu van chặn, tiêu chuẩn áp dụng và cách đọc bản vẽ chuẩn xác nhất.

Ký hiệu van chặn là gì?

Ký hiệu van chặn là biểu tượng đồ họa được sử dụng trên bản vẽ kỹ thuật, sơ đồ đường ống hoặc bản vẽ P&ID (Piping and Instrumentation Diagram) để thể hiện vị trí, chủng loại và chức năng của van chặn bên trong hệ thống. Mỗi tiêu chuẩn thiết kế quốc tế sẽ có những quy ước đồ họa riêng, tuy nhiên tất cả đều hướng tới mục đích giúp người đọc nhận biết nhanh chóng loại van và chức năng vận hành của nó mà không gây nhầm lẫn.

Trong thực tế kỹ thuật, người ta không thể sử dụng hình ảnh thật hoặc mô hình 3D trực quan để đưa vào các sơ đồ hệ thống phức tạp. Không gian bản vẽ có hạn, việc dùng hình ảnh thực tế sẽ làm sơ đồ trở nên rối rắm, mất đi tính logic và cực kỳ khó khăn khi cần biểu diễn các mối liên kết truyền động hay tín hiệu điều khiển. Do đó, các ký hiệu hình học tối giản chính là giải pháp tối ưu. Nó đóng vai trò cốt lõi trong giai đoạn thiết kế, bóc tách khối lượng vật tư và là kim chỉ nam cho đội ngũ thi công lắp đặt chính xác vị trí, chiều hướng của thiết bị.

Nguyên lý hoạt động của van chặn

Van chặn là dòng thiết bị cơ khí được thiết kế với mục đích cốt lõi là đóng hoặc mở hoàn toàn dòng lưu chất lưu thông trong đường ống. Cơ chế hoạt động của van dựa trên việc dịch chuyển bộ phận đóng ngắt (đĩa van, bi van, cánh bướm) cắt ngang qua lòng ống thông qua cơ chế truyền động bằng tay quay, tay gạt hoặc các bộ truyền động tự động như điện, khí nén và thủy lực.

Khi van ở trạng thái mở hoàn toàn, bộ phận đóng ngắt sẽ giải phóng không gian lòng ống, cho phép lưu chất đi qua với tổn thất áp suất thấp nhất. Ngược lại, khi van đóng, bộ phận này sẽ ép chặt vào đệm van, ngăn chặn hoàn toàn dòng chảy.

Giữa nguyên lý hoạt động thực tế và ký hiệu van chặn trên bản vẽ luôn có mối liên hệ logic chặt chẽ. Ký hiệu đồ họa cơ bản của van thường có dạng hai hình tam giác đối đỉnh nhau (biểu thị cho hai dòng lưu chất hội tụ và bị chặn lại ở giữa). Các chi tiết bổ sung trên ký hiệu như vòng tròn ở giữa, vạch đen đậm hoặc các ký hiệu chuôi phía trên sẽ biểu thị chính xác cách thức mà đĩa van vận hành để đóng ngắt dòng chảy đó.

Các loại ký hiệu van chặn phổ biến

Để phân biệt các loại van chặn trên sơ đồ, người ta dựa vào sự thay đổi trong cấu trúc hình học của ký hiệu cơ bản. Dưới đây là các đặc điểm nhận biết của từng loại van phổ biến:

• Ký hiệu van cổng (Gate Valve): Được biểu diễn bằng hai hình tam giác đối đỉnh nằm ngang. Đây là loại van chặn kinh điển nhất, ký hiệu này thể hiện dòng chảy thẳng và đĩa van chuyển động vuông góc để chặn dòng.

• Ký hiệu van cầu (Globe Valve): Tương tự như van cổng nhưng có thêm một vòng tròn đặc hoặc hở nằm ngay điểm giao nhau của hai đỉnh tam giác. Vòng tròn này mô phỏng nút van (đĩa van) đặc trưng của van cầu, chuyên dùng để điều tiết hoặc đóng chặn.

• Ký hiệu van bi (Ball Valve): Ký hiệu gồm hai hình tam giác đối đỉnh và một vòng tròn mở ở giữa (hoặc ký hiệu chữ T bên trong vòng tròn). Vòng tròn đại diện cho viên bi rỗng bên trong thân van.

• Ký hiệu van bướm (Butterfly Valve): Thường được vẽ bằng một đường thẳng cắt ngang qua điểm đối đỉnh của hai tam giác, hoặc một hình chữ nhật gạch chéo nối hai đường ống. Đường thẳng này mô phỏng cánh bướm xoay 90 độ để đóng mở.

• Ký hiệu van một chiều (Check Valve): Thường là ký hiệu hình mũi tên kết hợp với một đường thẳng hoặc một hình tam giác có hướng, biểu thị lưu chất chỉ được phép đi theo một chiều duy nhất.

• Ký hiệu van dao (Knife Gate Valve): Ký hiệu tương tự van cổng nhưng phần đỉnh có thêm một nét gạch ngang mảnh dài, mô phỏng lưỡi dao cắt ngang dòng lưu chất đặc, sệt.

• Ký hiệu van điện từ (Solenoid Valve): Phía trên ký hiệu van cơ bản sẽ có một hộp chữ nhật nhỏ chứa chữ S hoặc ký hiệu cuộn dây điện từ, thể hiện van hoạt động bằng đóng ngắt dòng điện.

Các tiêu chuẩn ký hiệu van trên bản vẽ

Việc đọc hiểu bản vẽ đòi hỏi kỹ sư phải nắm rõ hệ thống tiêu chuẩn đang áp dụng cho dự án đó, bởi mỗi quốc gia hoặc tổ chức sẽ có những quy ước chuẩn hóa riêng:

• ISO (International Organization for Standardization): Tiêu chuẩn quốc tế, mang tính toàn cầu, ký hiệu đơn giản, tập trung vào công năng logic.

• ANSI (American National Standards Institute) & ISA S5.1: Tiêu chuẩn Mỹ, cực kỳ phổ biến trong ngành dầu khí và hóa chất, quy định rất ngặt nghèo về các ký hiệu đo lường và điều khiển trên P&ID.

• DIN (Deutsches Institut für Normung): Tiêu chuẩn Đức (Châu Âu), chú trọng chi tiết cấu trúc cơ khí của van.

• JIS (Japanese Industrial Standards): Tiêu chuẩn Nhật Bản, thường gặp trong các dự án nguồn vốn ODA hoặc nhà máy của Nhật Bản, có một số nét vẽ tinh giản khác biệt với ANSI.

Sự khác biệt giữa các tiêu chuẩn thường nằm ở cách biểu diễn bộ truyền động hoặc trạng thái van an toàn. Ví dụ, tiêu chuẩn ISA thường chi tiết hóa phần tín hiệu điều khiển điện tử kết nối với van, trong khi DIN tập trung vào kiểu kết nối cơ khí (bắt bích hay hàn). Người kỹ sư cần đặc biệt lưu ý sự khác biệt này khi tham gia các dự án đa quốc gia, tránh râu ông nọ cắm cằm bà kia dẫn đến đặt hàng sai chủng loại thiết bị.

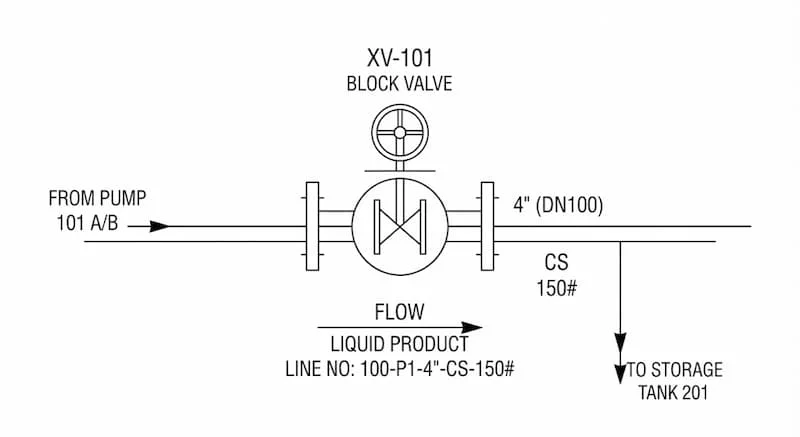

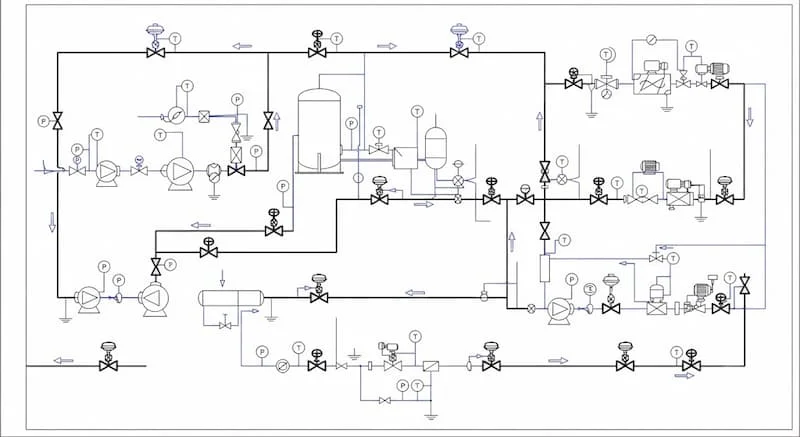

Cách đọc ký hiệu van chặn trên bản vẽ P&ID

Để đọc hiểu một ký hiệu van chặn trên sơ đồ P&ID phức tạp, bạn không thể nhìn tách rời mà phải đặt nó trong mối tương quan với toàn hệ thống thông qua các yếu tố sau:

1. Hình dạng ký hiệu: Xác định ngay đây là loại van gì (van cổng, van bi hay van bướm) dựa trên các quy ước hình học cơ bản đã nêu ở phần trên.

2. Đường ống kết nối: Xem van nối với ống bằng phương pháp nào. Ký hiệu hai gạch song song vuông góc với ống nghĩa là nối bích, chấm tròn là nối ren, và đường vẽ liền mạch là mối nối hàn.

3. Hướng dòng chảy: Đối với van một chiều hoặc van cầu, hướng dòng chảy là bắt buộc. Hãy nhìn vào mũi tên chỉ hướng bên cạnh hoặc cấu tạo bất đối xứng của ký hiệu để xác định hướng lắp đặt.

4. Mã thiết bị (Tag Number): Mỗi con van sẽ có một mã riêng (ví dụ: V-101, GV-202). Chữ cái đầu thể hiện loại van (GV = Gate Valve, BV = Ball Valve), con số phía sau thể hiện số thứ tự và khu vực quản lý.

5. Ký hiệu điều khiển và truyền động: Phía trên đỉnh của van sẽ có các ký hiệu như hình tròn nối bằng đường nét đứt (điều khiển từ xa) hoặc ký hiệu chữ chữ T (tay gạt), hình vô lăng (tay quay).

Ví dụ: Trên bản vẽ P&ID của hệ thống khí nén, bạn thấy một ký hiệu hai tam giác đối đỉnh, ở giữa có vòng tròn, phía trên có một hộp chữ nhật ghi chữ gạch chéo kèm đường khí nén nét đứt đi tới. Ta dịch ngay được: Đây là van bi (Ball Valve) điều khiển bằng bộ truyền động khí nén (Pneumatic Actuator), có mã tag cụ thể để truy xuất tài liệu kỹ thuật.

So sánh ký hiệu van chặn với các ký hiệu van khác

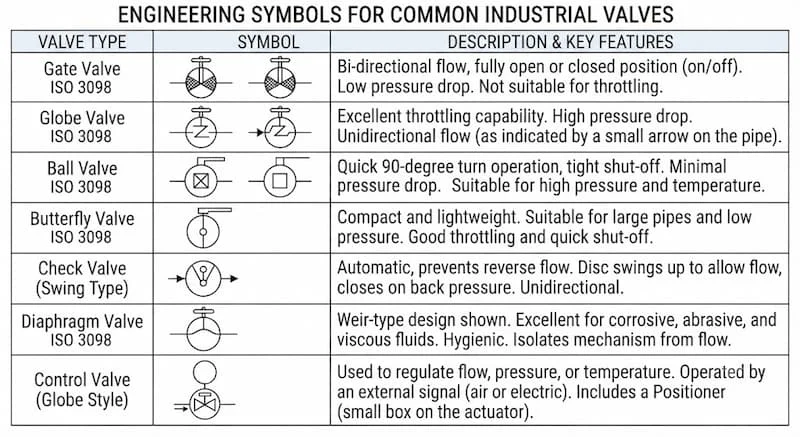

Để không bị nhầm lẫn giữa ma trận các biểu tượng trên bản vẽ kỹ thuật, dưới đây là bảng hệ thống hóa đặc điểm đồ họa và chức năng của các dòng van phổ biến:

Bản vẽ kỹ thuật thực tế thường có những biến thể nhỏ tùy theo phần mềm vẽ (như AutoCAD Plant 3D hay SmartPlant P&ID). Điểm dễ nhầm lẫn nhất là giữa van cổng và van cầu khi bản vẽ in trắng đen bị mờ phần chấm tròn ở giữa. Cách phân biệt nhanh là dựa vào mã tag thiết bị đi kèm hoặc vị trí của van trên hệ thống (vị trí cần tiết lưu chắc chắn là van cầu).

Ý nghĩa của các ký hiệu đi kèm van chặn

Bên cạnh biểu tượng hình học của thân van, trên sơ đồ luôn xuất hiện các ký hiệu chữ hoặc ký hiệu hình học phụ để mô tả trạng thái vận hành và chế độ an toàn của thiết bị:

• NO (Normally Open): Van luôn ở trạng thái mở dòng trong điều kiện vận hành bình thường.

• NC (Normally Closed): Van luôn ở trạng thái đóng dòng trong điều kiện vận hành bình thường.

• Manual: Van vận hành bằng cơ học (sức người) thông qua tay quay hoặc tay gạt.

• Electric Actuator: Bộ truyền động bằng động cơ điện (thường ký hiệu chữ M hoặc MO - Motor Operated).

• Pneumatic: Bộ truyền động bằng áp lực khí nén (thường có hình màng định vị phía trên van).

• Hydraulic: Bộ truyền động bằng hệ thống thủy lực dầu áp lực cao.

• FO (Fail Open): Trạng thái an toàn khi gặp sự cố (mất điện hoặc mất khí nén), van sẽ tự động mở ra hoàn toàn để bảo vệ hệ thống.

• FC (Fail Close): Trạng thái an toàn khi gặp sự cố, van sẽ tự động đóng chặt lại để ngăn chặn rò rỉ lưu chất nguy hiểm.

Ứng dụng thực tế của ký hiệu van chặn

Việc chuẩn hóa các ký hiệu này được áp dụng đồng bộ trong tất cả các ngành công nghiệp có sử dụng hệ thống đường ống chất lỏng và chất khí:

• Hệ thống cấp nước và Nhà máy xử lý nước: Giúp kỹ sư vận hành biết được vị trí các van chặn cách ly vùng để bảo trì đường ống mà không phải ngắt nước toàn khu vực.

• Nhà máy hóa chất và Dầu khí: Đây là nơi bản vẽ P&ID khắt khe nhất. Ký hiệu van thể hiện rõ chế độ FO/FC nhằm ngăn ngừa thảm họa tràn hóa chất độc hại khi nhà máy mất điện đột ngột.

• Nhà máy thực phẩm và Dược phẩm: Ký hiệu chỉ rõ loại van vi sinh (thường là van màng hoặc van bi chịu nhiệt) phục vụ quá trình vệ sinh CIP.

• Hệ thống HVAC và PCCC: Giúp đội ngũ thi công lắp đặt chính xác cụm van chặn kiểm soát vùng, van bypass cho các thiết bị điều hòa trung tâm (Chiller) hoặc các họng tiếp nước cứu hỏa.

Những sai lầm thường gặp khi đọc ký hiệu van

Trong thực tế thi công tại công trường, những sai sót sau đây diễn ra rất phổ biến và để lại nhiều hậu quả nghiêm trọng:

• Nhầm ký hiệu van cổng với van cầu: Lắp nhầm van cổng vào vị trí cần điều tiết lưu lượng khiến van nhanh chóng bị mài mòn đĩa, gây rò rỉ và hỏng hóc toàn bộ tuyến ống.

• Không phân biệt ký hiệu truyền động: Bản vẽ thiết kế yêu cầu van điều khiển khí nén tự động để liên động với hệ thống SCADA, nhưng đơn vị bốc tách khối lượng lại đọc thành van tay cơ học thông thường.

• Bỏ qua hướng dòng chảy: Lắp ngược chiều van một chiều hoặc van cầu làm dòng lưu chất bị tắc nghẽn, gây quá áp và nổ đường ống ở phía thượng nguồn.

• Áp dụng sai tiêu chuẩn ký hiệu: Đọc bản vẽ hệ thống của Đức (DIN) nhưng lại dùng tư duy ký hiệu của Mỹ (ANSI) để đi mua thiết bị, dẫn đến việc sai lệch kích thước kết nối mặt bích khi lắp đặt thực tế.

Checklist đọc ký hiệu van chặn đúng cách

Để đảm bảo tính chính xác tuyệt đối, hãy áp dụng quy trình kiểm tra từng bước dưới đây trước khi tiến hành bóc tách vật tư hoặc thi công:

• Xác định tiêu chuẩn bản vẽ (Đọc phần khung tên xem bản vẽ áp dụng ISO, ANSI, hay DIN).

• Xác định loại van dựa trên hình dáng hình học cốt lõi ở tâm ký hiệu.

• Kiểm tra hướng dòng chảy (Đặc biệt lưu ý với van một chiều, van cầu, van giảm áp).

• Đọc mã thiết bị (Tag Number) để đối chiếu với tài liệu Data Sheet của nhà sản xuất.

• Kiểm tra ký hiệu truyền động (Xem van vận hành bằng tay hay bằng điện/khí nén).

• Đối chiếu bảng chú thích (Legend Sheet) ở trang đầu tiên của tập bản vẽ để xác nhận các ký hiệu đặc biệt.

• Xác nhận tính logic tổng thể với sơ đồ công nghệ P&ID toàn nhà máy.

Những lưu ý khi sử dụng bản vẽ kỹ thuật

Bản vẽ kỹ thuật là văn bản pháp lý cao nhất trong thi công công trình. Vì vậy, khi làm việc với các ký hiệu kỹ thuật, bạn cần nằm lòng các nguyên tắc:

Tuyệt đối luôn đọc phần Legend (bảng chú giải) trước khi đọc chi tiết. Mỗi công ty thiết kế có thể có những chỉnh sửa nhỏ (custom) cho phù hợp với phần mềm của họ. Không bao giờ suy đoán ký hiệu theo kinh nghiệm chủ quan khi thấy một biểu tượng lạ; việc đoán mò có thể trả giá bằng hàng trăm triệu đồng tiền vật tư lỗi.

Luôn luôn kiểm tra phiên bản (Revision) của bản vẽ. Hãy chắc chắn rằng bạn đang sử dụng bản vẽ mới nhất đã được chủ đầu tư và đơn vị tư vấn giám sát phê duyệt (Bản vẽ IFC - Issued for Construction). Cuối cùng, hãy luôn phối hợp chặt chẽ bản vẽ sơ đồ với tài liệu kỹ thuật chi tiết (Catalog/Data sheet) của nhà sản xuất van để đối chiếu kích thước hình học thực tế.

Câu hỏi thường gặp

Ký hiệu van chặn có giống van cổng không?

Van chặn là thuật ngữ chung chỉ chức năng đóng ngắt dòng chảy. Trong hầu hết các bản vẽ kỹ thuật cơ bản, ký hiệu van chặn tiêu chuẩn chính là ký hiệu của van cổng (hai tam giác đối đỉnh không có chi tiết phụ ở giữa).

Làm sao phân biệt ký hiệu van bi và van cầu trên bản vẽ mờ?

Hãy nhìn vào mã tag thiết bị đi kèm. Van bi thường ký hiệu là BV (Ball Valve), van cầu là GLV hoặc GV (Globe Valve). Ngoài ra, van cầu thường nằm ở các vị trí đường ống bypass xung quanh van điều khiển để làm nhiệm vụ tiết lưu.

Có thể đọc ký hiệu van mà không cần bảng chú giải không?

Không nên. Dù các tiêu chuẩn quốc tế như ANSI hay ISO rất phổ biến, nhưng mỗi dự án luôn có các ký hiệu đặc thù hoặc các thiết bị phụ trợ đi kèm do kỹ sư thiết kế quy ước riêng trong trang Legend.

Ký hiệu truyền động điện và khí nén khác nhau thế nào trên P&ID?

Truyền động điện thường có chữ M (Motor) đặt trong một vòng tròn hoặc hộp vuông phía trên thân van. Truyền động khí nén sẽ có hình một vòm mũ (mô phỏng màng khí nén Diaphragm) kèm đường cấp khí nét đứt.

Kết luận

Việc làm chủ và đọc hiểu thành thạo ký hiệu van chặn trên các bản vẽ kỹ thuật, sơ đồ P&ID là kỹ năng nền tảng quyết định đến sự thành bại của một dự án cơ điện và đường ống công nghiệp. Nắm vững sự khác biệt giữa các tiêu chuẩn ISO, ANSI, DIN và luôn tuân thủ quy trình kiểm tra checklist sẽ giúp bạn loại bỏ hoàn toàn các rủi ro sai sót trong quá trình thiết kế, mua sắm và thi công.

Nếu bạn đang gặp khó khăn trong việc bóc tách khối lượng, lựa chọn chủng loại van chặn phù hợp cho hệ thống, hoặc cần hỗ trợ giải mã các bản vẽ kỹ thuật phức tạp, hãy liên hệ ngay với đội ngũ kỹ sư chuyên gia của chúng tôi để nhận được sự tư vấn chuyên sâu và giải pháp kỹ thuật tối ưu nhất đối với ký hiệu van chặn.
