Giải Pháp Tối Ưu Hệ Thống Với Van Cân Bằng Nước Nóng: Cẩm Nang Chuyên Sâu Từ Kỹ Sư M&E

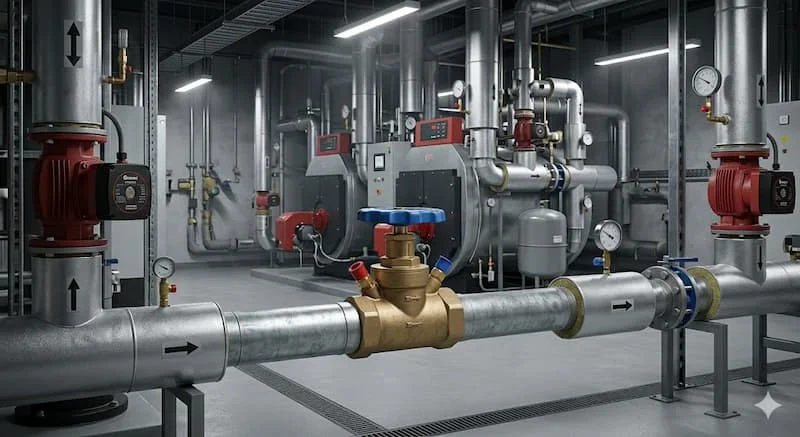

Trong các tòa nhà hiện đại, hệ thống nước nóng trung tâm (Heatpump hoặc Boiler) thường xuyên gặp phải tình trạng "nơi quá nóng, chỗ thiếu nhiệt". Người dùng ở các tầng gần phòng kỹ thuật luôn có nước nóng tức thì, trong khi những phòng ở xa phải xả nước chờ đợi trong vô vọng. Tình trạng mất cân bằng thủy lực này không chỉ làm giảm trải nghiệm của khách hàng mà còn ngốn một lượng điện năng khổng lồ của bơm tuần hoàn. Để giải quyết triệt để bài toán này, balancing valve chính là thiết bị kỹ thuật cốt lõi. Hãy cùng các chuyên gia cơ điện phân tích sâu về cấu tạo, nguyên lý và cách lựa chọn dòng van này qua bài viết dưới đây.

Van Cân Bằng Nước Nóng Là Gì?

Van cân bằng nước nóng là thiết bị cơ điện đường ống chuyên dụng, được lắp đặt trên các nhánh của hệ thống cấp hoặc tuần hoàn nước nóng. Chức năng chính của thiết bị này là điều chỉnh, phân phối lại áp suất và lưu lượng nước đồng đều đến mọi điểm tiêu thụ trong mạng lưới đường ống, đảm bảo không có nhánh nào bị thừa hoặc thiếu hụt động năng dòng chảy.

Vai trò cốt lõi trong hệ thống nhiệt

• Ổn định nhiệt độ: Đảm bảo nước nóng tuần hoàn liên tục và đồng đều, triệt tiêu hiện tượng sốc nhiệt hoặc "chết nước" tại các điểm cuối đường ống.

• Tối ưu hiệu suất hệ thống: Giúp thiết bị gia nhiệt (như Heatpump) hoạt động đúng công suất thiết kế, tăng tuổi thọ và giảm thiểu hao mòn cơ khí.

Cấu tạo cơ bản của thiết bị

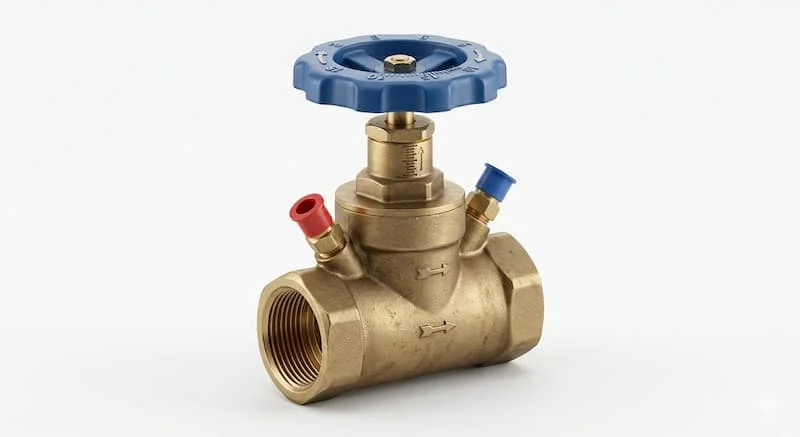

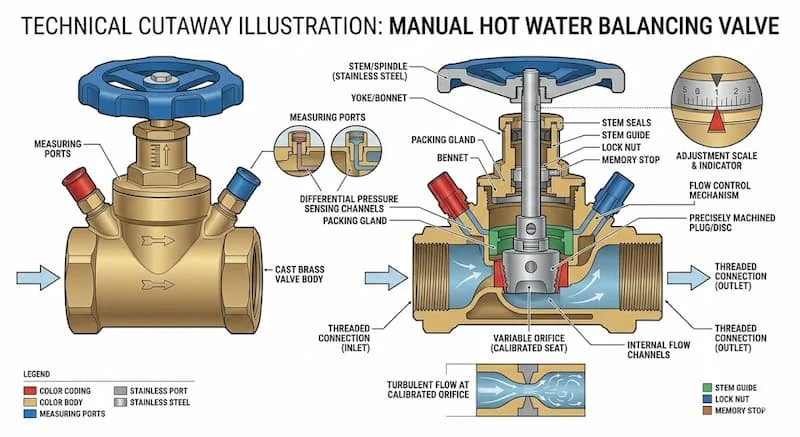

Một chiếc van balancing (van cân bằng) tiêu chuẩn bao gồm các bộ phận chính:

• Thân van: Thường đúc bằng đồng (Bronze/Brass) cho các size nhỏ chịu nhiệt tốt hoặc gang dẻo cho các size lớn.

• Tay điều chỉnh (Handwheel): Có vạch chia độ chính xác để kỹ sư thiết lập giá trị lưu lượng mong muốn.

• Bộ đo lưu lượng & Cổng đo áp (Pressure Ports): Hai đầu núm kim loại nhô ra trên thân van dùng để kết nối với máy đo chênh áp kỹ thuật số, giúp xác định chính xác tổn thất áp suất thực tế.

Vì sao hệ nước nóng bắt buộc phải cân bằng lưu lượng?

Nước luôn có xu hướng dịch chuyển theo con đường có trở lực thấp nhất (đường ống ngắn nhất). Nếu không có van cân bằng thủy lực, dòng nước nóng sẽ chỉ tập trung chảy qua các nhánh gần bơm, khiến các nhánh này bị quá nhiệt.

Ngược lại, các nhánh ở xa sẽ không nhận đủ lưu lượng, làm suy giảm nghiêm trọng hiệu suất trao đổi nhiệt tại các bộ trao đổi nhiệt (Heat Exchanger) hoặc các dàn coil FCU của hệ thống van cân bằng HVAC.

Nguyên Lý Hoạt Động Của balancing valve

Bản chất của việc cân bằng thủy lực là tạo ra một tổn thất áp suất nhân tạo có tính toán. Van điều chỉnh lưu lượng hoạt động bằng cách thay đổi diện tích tiết diện dòng chảy thông qua đĩa van gắn với trục ren của tay vặn.

Sự khác biệt kỹ thuật: Van tĩnh vs Van động

• Van cân bằng tĩnh (Static Balancing Valve): Hoạt động như một trở lực cố định. Sau khi kỹ sư đo đạc và cố định vị trí tay van, tổn thất áp suất qua van sẽ giữ nguyên. Phù hợp cho các hệ thống có lưu lượng cố định (Constant Flow).

• Van cân bằng động (Dynamic Balancing Valve): Tự động điều chỉnh tiết diện bên trong khi áp suất hệ thống thay đổi (do các nhánh khác đóng/mở). Dòng van này giữ cho lưu lượng qua nhánh luôn ổn định ở một giá trị định trước, tối ưu hoàn hảo cho hệ thống lưu lượng biến đổi (Variable Flow).

Góc nhìn chuyên gia: Lưu lượng không đều buộc bơm tuần hoàn phải chạy quá công suất để đẩy nước đến các điểm xa nhất, gây lãng phí từ 20% - 35% điện năng của bơm. Khi lắp van cân bằng, trở lực toàn hệ thống được san phẳng, áp suất tổng giảm xuống, giúp bơm vận hành ở vùng hiệu suất tối ưu và tiết kiệm điện tối đa.

Phân Loại balancing valve Chuyên Sâu

Để chọn đúng thiết bị cho từng bài toán công trình, chúng ta cần phân loại van dựa trên các tiêu chí kỹ thuật rõ ràng:

Theo cơ chế hoạt động và ứng dụng

• Hệ HVAC và Chiller: Thường dùng van cân bằng cơ kích thước lớn bằng gang để điều tiết lưu lượng nước lạnh hoặc nước nóng sưởi trung tâm.

• Hệ nước nóng trung tâm (DHW - Domestic Hot Water): Ưu tiên các dòng van bằng đồng có tích hợp đầu cảm biến nhiệt độ tự động (Thermal Balancing Valve) để tự động đóng/mở theo nhiệt độ thực tế của nước.

Theo vật liệu và kiểu kết nối

Tư vấn giải pháp cho từng loại hình công trình

• Dự án Khách sạn (Hotel): Nên chọn van cân bằng nhiệt tự động bằng đồng. Khách sạn có nhu cầu sử dụng nước nóng biến động liên tục theo giờ, van tự động sẽ tự điều chỉnh lưu lượng theo nhiệt độ phòng, đảm bảo khách mở vòi là có nước nóng ngay.

• Dự án Chung cư cao tầng: Thường dùng van cân bằng cơ (tĩnh) cho các trục đứng cố định để khống chế lưu lượng tổng của từng tháp, kết hợp van cân bằng động ở các nhánh tầng để chống hiện tượng giật áp khi các căn hộ đồng loạt mở vòi.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van

Một sai lầm nhỏ trong việc đọc thông số có thể biến chiếc van công nghệ cao thành một "vật cản" vô dụng trên đường ống. Dưới đây là các thông số cốt lõi:

• Kích thước định danh (DN): Từ DN15 đến DN300, phải chọn dựa trên lưu lượng thiết kế chứ không chọn theo kích thước ống.

• Áp lực làm việc tối đa: Thông dụng là PN16 hoặc PN25 cho các tòa nhà siêu cao tầng.

• Nhiệt độ chịu đựng: Đối với hệ nước nóng, vật liệu thân và gioăng van phải chịu được tối thiểu 120 độ C.

Ý nghĩa tối quan trọng của hệ số Kv/Cv

Nếu chọn van có $K_v$ quá lớn so với lưu lượng thực tế, van sẽ phải đóng gần hết hành trình, làm mất đi độ chính xác khi căn chỉnh. Ngược lại, $K_v$ quá nhỏ sẽ gây nghẽn dòng và làm tăng tổn thất áp suất vô ích cho hệ thống.

Bảng thông số kỹ thuật phổ biến (Tham khảo)

So Sánh Van Cân Bằng Với Các Loại Van Khác

Nhiều nhà thầu thường cố tình thay thế van cân bằng bằng các loại van khóa thông thường nhằm cắt giảm chi phí. Bảng so sánh dưới đây sẽ chỉ ra sự sai lệch kỹ thuật nghiêm trọng đó:

Kết luận: Bạn không thể dùng van bi hay van cầu để thay cho van cân bằng. Van bi có hành trình đóng góc 90 độ, chỉ cần xoay nhẹ một vài độ là lưu lượng đã thay đổi đột ngột. Van cầu tuy điều tiết được nhưng lại không có cổng đo áp suất để người kỹ sư biết được dòng chảy bên trong đã đạt chuẩn thiết kế hay chưa.

Ứng Dụng Thực Tế Của balancing valve

Trong thực tế thi công cơ điện, thiết bị này xuất hiện tại các điểm nút giao thông thủy lực quan trọng:

• Hệ thống tuần hoàn nước nóng trung tâm: Lắp ở cuối mỗi trục đường ống hồi. Đảm bảo nước nóng luôn được kéo ngược về bồn bảo ôn một cách đều đặn, không để góc nào bị nguội lạnh.

• Hệ thống HVAC trung tâm: Kiểm soát lưu lượng nước nóng cấp cho các bộ sưởi ấm không khí tòa nhà vào mùa đông.

• Hệ thống nước nóng năng lượng mặt trời: Cân bằng lưu lượng giữa các tấm thu nhiệt (Solar Collector) đặt song song, tránh hiện tượng quá nhiệt cục bộ ở một vài tấm gây hỏng hóc hệ thống.

Những Sai Lầm Thường Gặp Khi Lắp Đặt Van Cân Bằng

Dưới đây là những "tai nạn" kỹ thuật thường xuyên xảy ra tại các công trình HVAC thực tế:

1. Chọn kích thước van bằng kích thước ống (Oversizing): Ống thiết kế DN50 nhưng lưu lượng nước thực tế rất nhỏ, nếu chọn van DN50 thì van sẽ hầu như không thể điều tiết được. Nguyên tắc đúng: Phải tính toán dựa trên hệ số $K_v$ để chọn kích cỡ van thích hợp (thường nhỏ hơn size ống 1 cấp).

2. Lắp ngược chiều mũi tên dòng chảy: Trên thân van luôn đúc nổi mũi tên chỉ hướng nước đi. Lắp ngược chiều sẽ làm sai lệch hoàn toàn giá trị đo chênh áp và có thể phá hủy đĩa van dưới áp lực dòng chảy ngược.

3. "Lắp xong để đấy" - Không tiến hành commissioning: Van cân bằng cơ chỉ có tác dụng khi được kỹ sư dùng máy đo chuyên dụng (ví dụ máy đo của Danfoss, Tour & Andersson) để hiệu chỉnh tay quay về đúng giá trị thiết kế sau khi chạy thử hệ thống.

Hướng Dẫn Lựa Chọn Và Checklist Lắp Đặt, Bảo Trì

Để hệ thống thủy lực nước nóng vận hành trơn tru suốt 10 - 20 năm, hãy tuân thủ nghiêm ngặt quy trình dưới đây:

Checklist lựa chọn thiết bị

• Xác định tổng lưu lượng ($Q$) cần thiết cho nhánh ống.

• Tính toán tổn thất áp suất mong muốn để chọn model có dải $K_v$ phù hợp.

• Xác định nhiệt độ đỉnh của hệ thống (đảm bảo không vượt quá giới hạn chịu nhiệt của gioăng EPDM).

• Hệ thống nhỏ (Biệt thự, Spa): Ưu tiên van nối ren bằng đồng để tiết kiệm không gian.

• Hệ thống lớn (Khách sạn, Bệnh viện): Ưu tiên van bích bằng gang dẻo có bảo ôn bọc ngoài.

Lưu ý quan trọng khi thi công và bảo trì

• Khoảng cách lắp đặt tiêu chuẩn: Để dòng chảy không bị xoáy gây sai số khi đo, phải đảm bảo đoạn ống thẳng trước van tối thiểu bằng 5 x DN và đoạn ống thẳng sau van tối thiểu bằng 2 x DN.

• Xả cặn hệ thống: Trước khi tiến hành đo đạc và vận hành, phải sục rửa toàn bộ đường ống. Cặn hàn, mạt sắt lọt vào trong van sẽ làm kẹt cổng đo áp hoặc xước đĩa van.

• Bảo trì định kỳ: Mỗi 6 tháng, cần dùng máy đo kiểm tra lại độ chênh áp tại các cổng để phát hiện sớm các dấu hiệu tắc nghẽn hoặc suy giảm lưu lượng dòng tuần hoàn.

Câu Hỏi Thường Gặp Về Van Cân Bằng Nước Nóng (FAQ)

1. Van cân bằng nước nóng có tác dụng thực tế gì lớn nhất?

Tác dụng lớn nhất là đảm bảo phân phối lưu lượng nước nóng đồng đều đến mọi phòng trong tòa nhà, triệt tiêu tình trạng mất cân bằng nhiệt (phòng mở ra là có nước nóng ngay, phòng phải đợi lâu).

2. Khi nào nên dùng van cân bằng cơ, khi nào dùng van tự động?

Dùng van cân bằng cơ (tĩnh) cho hệ thống có lưu lượng không đổi và mức đầu tư thấp. Dùng van tự động (động) hoặc van cân bằng nhiệt cho hệ thống cao cấp có lưu lượng biến đổi liên tục để tối ưu hóa năng lượng tối đa.

3. Thiết bị này có thực sự giúp tiết kiệm điện năng không?

Có. Bằng cách giảm trở lực thừa và phân phối dòng chảy khoa học, van giúp hạ thấp cột áp yêu cầu của bơm tuần hoàn, từ đó giảm trực tiếp lượng điện tiêu thụ của motor bơm.

4. Van cân bằng hệ nước nóng chịu được nhiệt độ tối đa bao nhiêu?

Các dòng van cao cấp sử dụng gioăng đệm EPDM tiêu chuẩn chịu nhiệt thường chịu được dải nhiệt độ từ -10 độ C đến 120 độ C, một số dòng đặc chủng có thể lên tới 150 độ C.

5. Tôi có thể dùng van cầu chất lượng cao để thay thế van cân bằng được không?

Hoàn toàn không nên. Dù van cầu có thể chỉnh lưu lượng nhưng nó thiếu các cổng đo áp suất chuyên dụng để cắm máy đo thủy lực, khiến bạn không thể biết chính xác lưu lượng thực tế là bao nhiêu để nghiệm thu công trình.

Chọn Đúng Van Cân Bằng Nước Nóng Giúp Hệ Thống Hoạt Động Ổn Định

Việc đầu tư van cân bằng nước nóng là lời giải bài toán kinh tế lâu dài cho mọi chủ đầu tư. Một hệ thống thủy lực được cân bằng tốt sẽ mang lại sự hài lòng tuyệt đối cho người sử dụng dịch vụ, đồng thời cắt giảm hàng chục triệu đồng tiền điện vận hành bơm và thiết bị gia nhiệt mỗi tháng. Khi lựa chọn vật tư, không nên chỉ nhìn vào giá thành trước mắt, hãy ưu tiên các thương hiệu uy tín có đầy đủ phần mềm tính toán thủy lực và hỗ trợ kỹ thuật đo đạc trực tiếp tại công trường.
