Blind Flange Là Gì? Giải Pháp Bịt Kín Đường Ống An Toàn Cho Hệ Thống Áp Lực

Trong quá trình thi công và vận hành các hệ thống đường ống công nghiệp, có những tình huống bắt buộc chúng ta phải bịt kín đầu ống để kiểm tra áp lực hoặc tạm ngừng vận hành một phân khu. Một sai lầm phổ biến là sử dụng các giải pháp chắp vá không chuyên dụng, dẫn đến hiện tượng rò rỉ nguy hiểm dưới áp suất lớn.

Khi các loại nắp bịt thông thường không đủ khả năng chống chịu, blind (mặt bích mù) xuất hiện như một "vị cứu tinh" kỹ thuật. Đây là giải pháp bịt kín chuyên dụng, được thiết kế để chịu đựng những điều kiện khắc nghiệt nhất, đảm bảo an toàn tuyệt đối cho con người và thiết bị trong các hệ thống áp lực cao.

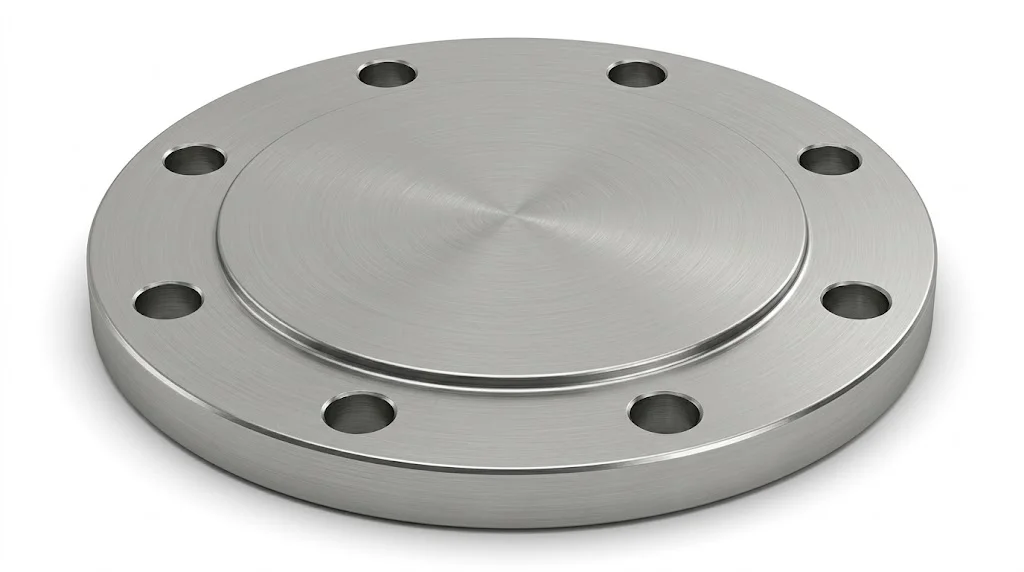

Blind Flange Là Gì? Định Nghĩa Và Đặc Điểm Cấu Tạo

Blind, hay còn gọi là mặt bích mù hoặc mặt bích đặc, là một loại phụ kiện đường ống có chức năng chính là ngăn chặn dòng chảy tại các điểm cuối của hệ thống. Khác với các loại mặt bích thông thường, điểm đặc trưng nhất của nó chính là không có lỗ tâm.

Cấu tạo của một blind tiêu chuẩn bao gồm:

• Thân bích: Một đĩa tròn đặc hoàn toàn, thường được gia công từ thép tấm hoặc phôi đúc.

• Lỗ bulong: Các lỗ được khoan xung quanh chu vi để kết nối với mặt bích đối diện trên đường ống.

• Bề mặt tiếp xúc (Facing): Có thể là mặt phẳng (Flat Face - FF), mặt lồi (Raised Face - RF) hoặc rãnh đặt vòng đệm (RTJ) tùy theo yêu cầu làm kín.

Bản chất của thiết bị này là tạo ra một "bức tường" vững chắc để ngăn dòng chảy hoàn toàn và phục vụ đắc lực cho công tác kiểm tra áp lực (hydrotest) trước khi đưa hệ thống vào vận hành chính thức.

Nguyên Lý Hoạt Động Của Mặt Bích Mù

Cơ chế vận hành của blind dựa trên lực ép cơ học cực lớn từ hệ thống bulong. Khi lắp đặt, mặt bích mù được áp sát vào mặt bích đang mở ở đầu đường ống.

1. Lớp làm kín: Một chiếc gioăng (gasket) phù hợp được đặt ở giữa hai bề mặt kim loại.

2. Lực ép: Các bulong được xỏ qua lỗ và siết chặt theo tiêu chuẩn lực nhất định.

3. Kết quả: Lực siết tạo ra sức ép lên gioăng, lấp đầy các khoảng hở siêu nhỏ, biến điểm cuối của ống thành một cấu trúc kín khít 100%.

Tại sao blind lại chịu áp tốt hơn?

Vì không có lỗ tâm, cấu trúc của nó là một khối đặc đồng nhất. Theo tính toán kỹ thuật, tại cùng một cấp áp suất, mặt bích mù thường chịu ứng suất uốn lớn hơn ở tâm đĩa, do đó chúng thường được thiết kế dày hơn các loại bích khác để đảm bảo không bị biến dạng khi hệ thống đạt đỉnh áp suất.

Phân Tích Chuyên Sâu: Phân Loại Blind

Việc lựa chọn blind không chỉ dừng lại ở kích thước mà còn phụ thuộc vào vật liệu và tiêu chuẩn kỹ thuật để tương thích với hệ thống hiện hữu:

Theo vật liệu sản xuất

• Thép Carbon (Carbon Steel): Phổ biến nhất trong các hệ thống cấp thoát nước, dầu khí thông thường nhờ giá thành rẻ và độ bền cao.

• Inox 304/316 (Stainless Steel): Chuyên dùng cho môi trường hóa chất, thực phẩm hoặc những nơi có độ ăn mòn cao.

• Hợp kim (Alloy Steel): Dùng trong các môi trường đặc thù có nhiệt độ cực cao hoặc áp suất siêu lớn.

Theo tiêu chuẩn và áp suất

Mặt bích mù phải tuân theo các tiêu chuẩn quốc tế để đảm bảo khả năng lắp lẫn:

• Tiêu chuẩn: DIN (Đức), ANSI/ASME (Mỹ), JIS (Nhật Bản).

• Cấp áp suất: PN10, PN16, PN25 hoặc Class 150, Class 300, Class 600...

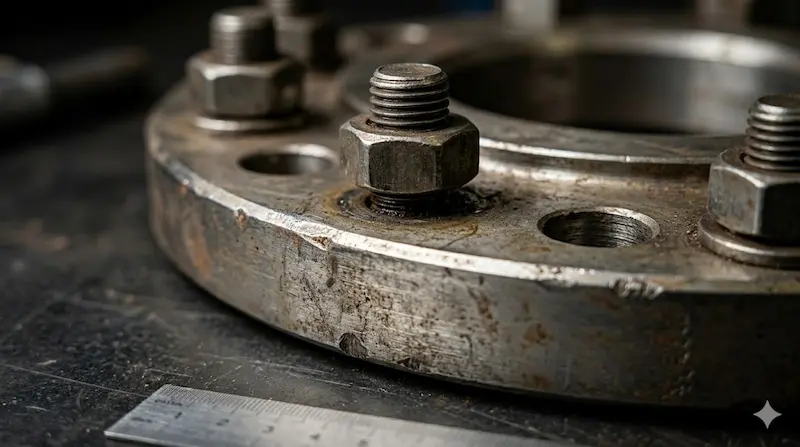

Thông Số Kỹ Thuật Quan Trọng Của Blind

Khi đặt mua hoặc thiết kế, bạn cần đặc biệt lưu ý đến các thông số sau:

• Kích thước định danh (DN): Dao động cực rộng từ các ống nhỏ DN15 đến các đường ống siêu lớn DN1000+.

• Độ dày (Thickness): Đây là thông số "sống còn". Một mặt bích quá mỏng so với áp suất vận hành sẽ bị võng tâm, gây hở gioăng hoặc thậm chí là nổ áp.

• Số lượng và kích thước lỗ bulong: Phải khớp hoàn toàn với mặt bích chờ trên ống.

Insight: Trong thực tế thi công, mặt bích mù là phụ kiện chịu tải trọng động lớn nhất khi có hiện tượng "búa nước". Vì vậy, các chuyên gia luôn khuyến cáo chọn blind có độ dày đạt chuẩn hoặc cao hơn một cấp so với mặt bích nối ống thông thường.

So Sánh Blind Với Các Loại Flange Khác

Kết luận: Nếu mục tiêu của bạn là chặn đứng dòng chảy để cô lập hệ thống, blind là lựa chọn duy nhất và tối ưu nhất.

Ứng Dụng Thực Tế: Khi Nào Cần Dùng Mặt Bích Mù?

Thiết bị này xuất hiện trong hầu hết các giai đoạn của một vòng đời công trình công nghiệp:

1. Kiểm tra áp lực (Pressure Testing): Đây là ứng dụng phổ biến nhất. Trước khi bàn giao đường ống, người ta dùng blind bịt các đầu lại để bơm nước/khí vào thử áp suất.

2. Bịt đầu ống chờ: Trong các dự án mở rộng, các đầu ống chờ sẵn thường được bịt bằng bích mù để bảo vệ bên trong ống khỏi bụi bẩn và oxy hóa.

3. Ngừng hệ thống tạm thời: Khi cần sửa chữa một đoạn nhánh mà không muốn xả toàn bộ lưu chất trong hệ thống chính, bích mù được dùng để cô lập đoạn đó.

Hệ thống điển hình: Nhà máy lọc dầu, xí nghiệp hóa chất, trạm xử lý nước thải và các mạng lưới cấp nước đô thị.

Những Sai Lầm Thường Gặp Khi Sử Dụng Blind

• Chọn sai tiêu chuẩn: Lắp mặt bích tiêu chuẩn JIS vào hệ thống chuẩn DIN dẫn đến sai lệch tâm lỗ bulong.

• Không dùng gioăng phù hợp: Sử dụng gioăng cao su cho môi trường hóa chất hoặc hơi nóng sẽ khiến gioăng bị mủn nhanh chóng, gây rò rỉ.

• Dùng bích mỏng cho áp suất cao: Đây là sai lầm nguy hiểm nhất, có thể dẫn đến tai nạn lao động nghiêm trọng.

• Siết bulong không đều: Khiến lực ép lên gioăng bị lệch, tạo kẽ hở cho lưu chất thoát ra.

Hướng Dẫn Lắp Đặt Blind Chuẩn Kỹ Thuật

Quy trình lắp đặt chuẩn giúp kéo dài tuổi thọ hệ thống và đảm bảo an toàn tuyệt đối:

1. Vệ sinh: Làm sạch bề mặt hai mặt bích và loại bỏ rỉ sét.

2. Đặt gioăng: Đặt gioăng làm kín vào chính tâm của mặt bích đối diện.

3. Căn chỉnh: Đưa blind vào vị trí, căn chỉnh sao cho các lỗ bulong trùng khớp nhau.

4. Siết bulong: Xỏ bulong và đai ốc. Thực hiện siết theo sơ đồ hình chữ X (đối xứng) để lực ép tản đều ra toàn bộ bề mặt.

5. Kiểm tra: Sau khi hệ thống vận hành có áp lực, cần kiểm tra lại một lần nữa để đảm bảo không có hiện tượng "đổ mồ hôi" tại mối nối.

FAQ: Câu Hỏi Thường Gặp Về Blind Flange

1. Blind dùng để làm gì?

Nó được dùng để bịt kín hoàn toàn một đầu đường ống, van hoặc miệng bình áp lực để ngăn dòng chảy hoặc phục vụ công tác kiểm tra áp suất.

2. Blind flange chịu áp bao nhiêu?

Tùy thuộc vào vật liệu và độ dày, chúng có thể chịu được áp suất từ PN10 cho đến các cấp cực cao như Class 2500 (trên 400 bar).

3. Có cần dùng gioăng (gasket) không?

Bắt buộc phải có gioăng giữa blind và mặt bích đối diện để đảm bảo độ kín tuyệt đối, vì hai bề mặt kim loại không bao giờ phẳng hoàn hảo để ngăn được chất lỏng/khí.

4. Có thể tái sử dụng mặt bích mù không?

Có, bạn hoàn toàn có thể tháo ra và lắp lại ở vị trí khác. Tuy nhiên, gioăng làm kín thì nên thay mới mỗi lần tháo lắp.

5. Tại sao mặt bích mù thường đắt hơn mặt bích cùng kích thước?

Vì nó tốn nhiều vật liệu hơn (khối đặc) và yêu cầu độ dày lớn hơn để chịu lực uốn tại tâm đĩa.

Kết Luận

Blind không chỉ là một miếng kim loại bịt đầu ống, nó là một linh kiện an toàn trọng yếu trong kỹ thuật đường ống. Việc lựa chọn đúng vật liệu, độ dày và tiêu chuẩn cho mặt bích mù sẽ quyết định đến sự thành bại của các đợt kiểm tra áp lực và sự ổn định lâu dài của toàn bộ hệ thống.

Đừng bao giờ thỏa hiệp với an toàn bằng cách sử dụng các phụ kiện kém chất lượng. Hãy đầu tư vào những sản phẩm đạt chuẩn để bảo vệ giá trị công trình của bạn Blind flange.
