Tiêu Chuẩn Mặt Bích Là Gì? Hướng Dẫn Kỹ Thuật Chi Tiết Từ Chuyên Gia

Trong ngành công nghiệp phụ trợ và lắp đặt đường ống, tiêu chuẩn flange được coi là "ngôn ngữ chung" đảm bảo mọi kết nối đều đạt độ chính xác tuyệt đối. Việc nắm vững các tiêu chuẩn này không chỉ giúp tối ưu hóa chi phí vận hành mà còn là yếu tố tiên quyết để đảm bảo an toàn cho con người và hệ thống trước áp lực dòng chảy khắc nghiệt.

Tiêu Chuẩn Mặt Bích Là Gì?

Tiêu chuẩn flange là bộ các quy định kỹ thuật thống nhất về kích thước hình học, khả năng chịu áp suất, thành phần vật liệu và kiểu bề mặt kết nối của một mặt bích (flange). Các bộ tiêu chuẩn này được thiết lập bởi các tổ chức uy tín trên thế giới nhằm chuẩn hóa việc sản xuất và lắp đặt.

Vai trò cốt lõi của tiêu chuẩn flange:

• Đảm bảo tính đồng bộ: Giúp mặt bích từ các nhà sản xuất khác nhau có thể lắp ráp khớp khít hoàn toàn với nhau và với các thiết bị như van, máy bơm.

• Đảm bảo an toàn: Quy định ngưỡng chịu tải tối đa, ngăn chặn các sự cố nứt vỡ hoặc rò rỉ lưu chất gây nguy hiểm.

• Dễ dàng thay thế: Hỗ trợ quá trình bảo trì, sửa chữa diễn ra nhanh chóng nhờ việc tìm kiếm phụ kiện thay thế có thông số tương đương.

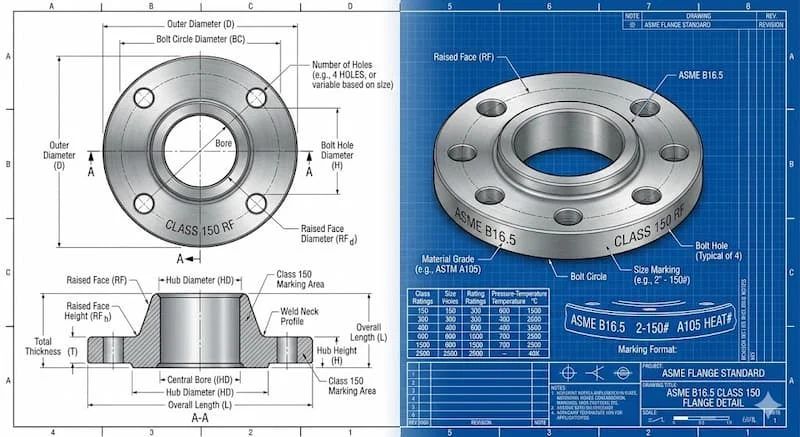

Các Thông Số Quan Trọng Trong Tiêu Chuẩn Flange

Mỗi bộ tiêu chuẩn flange đều tập trung vào các thông số kỹ thuật then chốt sau đây để định nghĩa một sản phẩm:

• Nominal Size (DN/NPS): Kích thước định danh của đường ống. DN (theo hệ mm) hoặc NPS (theo hệ inch) là thông số đầu tiên cần xác định để chọn bích.

• Pressure Class (PN/Class): Cấp áp suất làm việc tối đa ở một mức nhiệt độ cụ thể.

• Outside Diameter (OD): Đường kính ngoài của vành bích.

• Thickness (T): Độ dày của mặt bích, ảnh hưởng trực tiếp đến khả năng chịu lực.

• Bolt Hole (Lỗ bu lông): Bao gồm số lượng lỗ, đường kính lỗ và đường kính vòng chia bu lông (PCD). Chỉ cần sai lệch 1mm ở PCD, bạn sẽ không thể xỏ bu lông qua hai mặt bích.

• Face Type: Kiểu bề mặt tiếp xúc để làm kín (như RF, FF, RTJ).

Mọi thông số trên đều có mối liên hệ mật thiết. Ví dụ, khi cấp áp suất (Class) tăng lên, độ dày bích và kích thước bu lông cũng sẽ tăng tương ứng để đảm bảo độ bền cơ học.

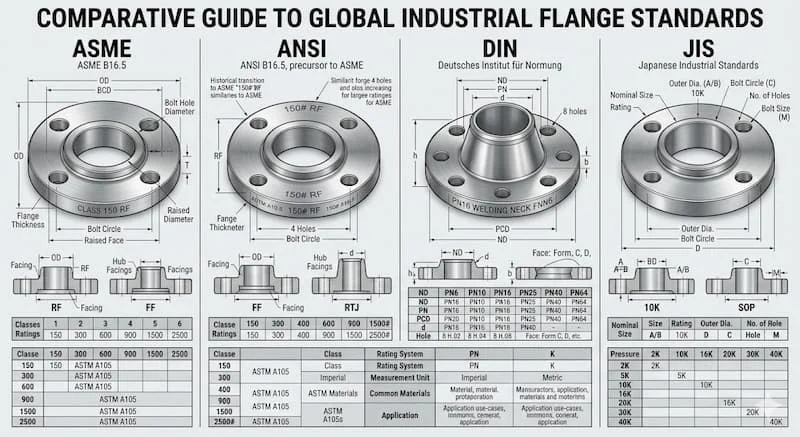

Các Tiêu Chuẩn flange Phổ Biến Hiện Nay

Trên thị trường hiện nay, có 4 hệ thống tiêu chuẩn flange chiếm ưu thế, phản ánh trình độ kỹ thuật của các khu vực công nghiệp lớn:

1. Tiêu Chuẩn ASME / ANSI (Mỹ)

Đây là tiêu chuẩn phổ biến nhất trong ngành dầu khí và hóa chất toàn cầu. Các thông số được tính theo hệ Inch.

• Các Class phổ biến: Class 150, 300, 400, 600, 900, 1500, 2500.

• Đặc điểm: Chịu áp lực cực tốt, độ dày bích thường lớn hơn so với các tiêu chuẩn khác ở cùng phân khúc.

2. Tiêu Chuẩn DIN (Đức / Châu Âu)

DIN (Deutsches Institut für Normung) là tiêu chuẩn công nghiệp của Đức, tiền thân của tiêu chuẩn EN hiện nay.

• Các PN phổ biến: PN6, PN10, PN16, PN25, PN40.

• Đặc điểm: Sử dụng hệ mét (mm), cực kỳ phổ biến trong các hệ thống cấp thoát nước và xử lý nước thải.

3. Tiêu Chuẩn JIS (Nhật Bản)

JIS (Japanese Industrial Standards) được ứng dụng rộng rãi tại Việt Nam nhờ các dự án hạ tầng và nhà máy từ Nhật Bản.

• Các K rating: 5K, 10K, 16K, 20K, 30K.

• Đặc điểm: Thiết kế tối ưu, gọn nhẹ, thường dùng trong đóng tàu và hệ thống HVAC.

4. Tiêu Chuẩn BS (Anh)

British Standards (BS) vẫn còn tồn tại trong nhiều hệ thống cũ hoặc các công trình theo tiêu chuẩn Anh quốc, dù hiện nay đã dần được thay thế bằng tiêu chuẩn EN.

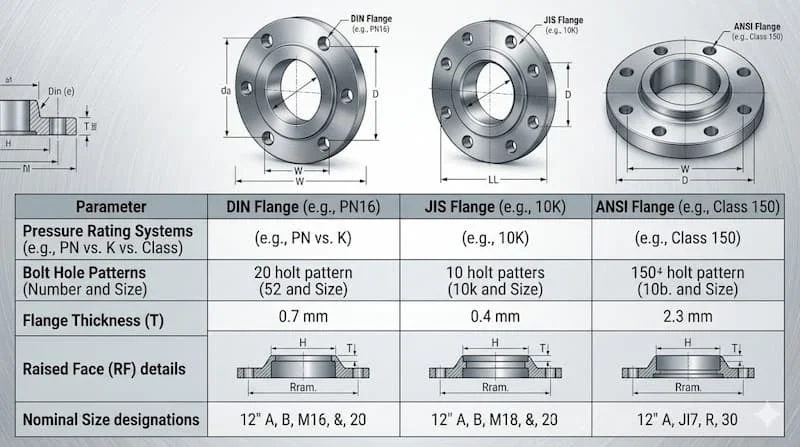

So Sánh ASME, DIN Và JIS Flange

Việc hiểu sự khác biệt giữa các hệ tiêu chuẩn sẽ giúp bạn tránh được những sai lầm "chết người" khi đặt hàng.

Vì sao không thể lắp lẫn? Dù hai mặt bích có cùng kích thước ống (ví dụ cùng cho ống 4"), nhưng số lượng lỗ bu lông và đường kính vòng chia bu lông (PCD) của ASME, DIN và JIS hoàn toàn khác nhau. Việc cố gắng "chế" lại lỗ bu lông sẽ làm suy yếu kết cấu và dẫn đến mất an toàn hệ thống.

Cách Đọc Thông Số Tiêu Chuẩn Mặt Bích

Hãy cùng phân tích một ví dụ thực tế về cách ghi thông số kỹ thuật trên mặt bích:

WN RF 8” Class 150 ASTM A105 ASME B16.5

1. WN (Weld Neck): Kiểu mặt bích cổ hàn, chịu áp lực cao.

2. RF (Raised Face): Bề mặt có gờ lồi để đặt gioăng.

3. 8”: Kích thước danh định của ống là 8 inch.

4. Class 150: Cấp áp suất chịu đựng tối đa.

5. ASTM A105: Ký hiệu vật liệu thép carbon rèn.

6. ASME B16.5: Bộ tiêu chuẩn quy định mọi kích thước của mặt bích này.

Việc đọc hiểu chính xác dãy thông số này giúp bộ phận thu mua và kỹ thuật đảm bảo hàng hóa về đúng 100% so với bản vẽ thiết kế.

Các Loại Bề Mặt Sealing Trong Tiêu Chuẩn Flange

Kiểu bề mặt (Facing) quyết định loại gioăng (gasket) bạn sẽ sử dụng và khả năng làm kín của hệ thống:

• RF (Raised Face): Phổ biến nhất. Có một phần gờ lồi lên xung quanh lòng bích để tập trung áp lực lên gioăng. Phù hợp cho đa số ứng dụng công nghiệp.

• FF (Flat Face): Bề mặt phẳng hoàn toàn. Thường dùng cho bích bằng gang hoặc bích thép trong các hệ thống áp suất thấp để tránh làm gãy bích khi siết bu lông.

• RTJ (Ring Type Joint): Có một rãnh vòng được cắt trực tiếp trên bề mặt. Sử dụng gioăng kim loại dạng vòng. Đây là lựa chọn tối ưu cho áp lực cực cao và nhiệt độ lớn (Dầu khí).

Tiêu Chuẩn flange Được Ứng Dụng Ở Đâu?

Mỗi ngành công nghiệp thường có xu hướng ưu tiên một loại tiêu chuẩn dựa trên đặc thù kỹ thuật:

• Dầu khí & Lọc hóa dầu: 90% sử dụng tiêu chuẩn ASME/ANSI do yêu cầu khắt khe về an toàn và áp suất.

• Xử lý nước & Cấp thoát nước: Thường dùng tiêu chuẩn DIN hoặc BS vì tính kinh tế và phù hợp với các dòng van Châu Âu.

• Hệ thống HVAC & PCCC: Tại Việt Nam, tiêu chuẩn JIS 10K là lựa chọn quốc dân nhờ sự phổ biến của thiết bị Nhật Bản và Hàn Quốc.

• Hóa chất: Ưu tiên mặt bích Inox theo tiêu chuẩn DIN/EN để đảm bảo khả năng chống ăn mòn.

Sai Lầm Thường Gặp Khi Chọn Tiêu Chuẩn Flange

Trong thực tế thi công, những sai lầm sau đây thường xuyên xảy ra, gây lãng phí thời gian và tiền bạc:

1. Nhầm lẫn hệ đơn vị: Mua bích tiêu chuẩn DIN (mm) để lắp vào hệ thống máy móc tiêu chuẩn ASME (Inch).

2. Chọn sai cấp áp suất: Sử dụng mặt bích Class 150 cho hệ thống yêu cầu áp suất làm việc của Class 300.

3. Không kiểm tra số lỗ bu lông: Một số kích thước DN của JIS và DIN có đường kính ngoài giống nhau nhưng số lỗ bu lông lại khác nhau (ví dụ: 4 lỗ vs 8 lỗ).

4. Sai vật liệu: Dùng bích thép carbon cho môi trường hóa chất ăn mòn vì chủ quan cho rằng tiêu chuẩn kích thước đã đúng.

Checklist Chọn Tiêu Chuẩn flange Phù Hợp

Để quá trình mua hàng và lắp đặt diễn ra suôn sẻ, hãy tuân thủ checklist sau:

Trước khi đặt mua:

• Xác định hệ tiêu chuẩn chung của toàn hệ thống (ASME, DIN, hay JIS?).

• Xác định áp suất làm việc tối đa và nhiệt độ vận hành.

• Chọn kiểu mặt bích (Slip-on, Weld Neck, Blind...).

• Xác định vật liệu (Thép, Inox, Nhựa...).

Khi lắp đặt:

• Kiểm tra độ phẳng của bề mặt sealing, đảm bảo không có vết trầy xước sâu.

• Chọn đúng loại gioăng (gasket) phù hợp với kiểu mặt (RF, FF, RTJ).

• Siết bu lông theo sơ đồ đối xứng và đúng lực torque quy định.

FAQ: Câu Hỏi Thường Gặp

1. Tiêu chuẩn mặt bích ASME và ANSI flange có giống nhau không?

Thực tế, ASME B16.5 là tiêu chuẩn hiện hành thay thế cho các tiêu chuẩn ANSI cũ. Về mặt kích thước hình học, chúng cơ bản là giống nhau và có thể dùng chung trong hầu hết các ứng dụng.

2. DIN PN16 tương đương Class bao nhiêu của Mỹ?

PN16 thường được so sánh tương đương với Class 150 về khả năng chịu áp suất trong điều kiện nhiệt độ thường, tuy nhiên kích thước lỗ bu lông hoàn toàn khác nhau.

3. JIS flange có dùng được với ASME flange không?

Không. Hai tiêu chuẩn này có PCD (đường kính vòng chia bu lông) khác nhau nên không thể lắp khớp với nhau.

4. Làm sao chọn đúng pressure class cho flange?

Bạn cần dựa trên áp suất vận hành lớn nhất của bơm/hệ thống và nhiệt độ làm việc. Nhiệt độ càng cao, khả năng chịu áp của bích càng giảm (Pressure-Temperature Rating).

Cách Chọn Tiêu Chuẩn Mặt Bích Phù Hợp

Việc lựa chọn tiêu chuẩn flange không đơn giản là chọn một phụ kiện, mà là chọn sự an toàn cho toàn bộ công trình của bạn. Một sự sai lệch nhỏ về tiêu chuẩn có thể dẫn đến rò rỉ lưu chất độc hại, gây cháy nổ hoặc đình trệ sản xuất, dẫn đến thiệt hại kinh tế khổng lồ.

Hãy luôn ưu tiên việc đối chiếu bản vẽ kỹ thuật và specification của dự án trước khi đưa ra quyết định cuối cùng. Nếu bạn đang phân vân giữa các hệ tiêu chuẩn hoặc cần một bảng tra thông số chính xác nhất:
