Nối Ren Ngoài 21: Giải Pháp Liên Kết Đường Ống Tối Ưu Cho Mọi Công Trình

Trong kết cấu hạ tầng cấp thoát nước và cơ điện, sự ổn định của toàn bộ mạng lưới phụ thuộc rất lớn vào tính chính xác của các điểm kết nối phụ kiện. Chỉ một rò rỉ nhỏ tại các điểm giao cắt cũng có thể làm sụt giảm áp suất thủy lực, gây thấm dột công trình và làm tiêu hao chi phí vận hành của doanh nghiệp. Để giải quyết bài toán liên kết cơ học một cách nhanh chóng và khít khao, việc sử dụng phụ kiện nối ren ngoài phi 21 được xem là giải pháp kỹ thuật tiêu chuẩn và phổ biến hàng đầu. Thiết bị nhỏ gọn này không chỉ đóng vai trò cầu nối cơ học giữa các phân đoạn ống dẫn mà còn là mắt xích chuyển đổi linh hoạt giúp tích hợp các loại van, vòi và đồng hồ đo vào hệ thống. Việc thấu hiểu chi tiết về tiêu chuẩn ren, bản chất vật liệu chế tạo cũng như quy trình lắp đặt chuẩn kỹ thuật của linh kiện sẽ giúp các nhà thầu tối ưu hóa hiệu suất truyền dẫn môi chất, triệt tiêu nguy cơ bục vỡ và nâng cao hệ số an toàn dài hạn cho toàn bộ hệ thống đường ống.

Nối Ren Ngoài 21 Là Gì?

Định nghĩa bản chất kỹ thuật

Về mặt định danh phụ kiện ngành nước, nối ren ngoài phi 21 là gì? Đây là thuật ngữ kỹ thuật dùng để chỉ các loại đầu nối cơ học có cấu trúc đường ren định hình nằm ở mặt ngoài của phần thân bám. Chức năng cốt lõi của phụ kiện này là vặn xoắn và khớp nối trực tiếp với các cấu kiện, thiết bị hoặc van có ren trong tương ứng, tạo nên một chỉnh thể kín kẽ và chịu lực tốt.

Hệ quy đổi kích thước nối ren ngoài 21 quy chuẩn

Thông số kích thước nối ren ngoài phi 21 thực chất là cách gọi phổ thông dựa theo đường kính ngoài tương đối của ống dẫn. Trong quy chuẩn kỹ thuật quốc tế, thông số này tương đương với:

• Mã định danh đường kính danh nghĩa DN15.

• Kích thước hệ inch tiêu chuẩn là 1 phần 2 inch, hay còn gọi là ren nửa inch.

• Đây là dải kích thước có tần suất xuất hiện dày đặc nhất, chi phối các đầu ra thiết bị trong mạng lưới cấp thoát nước dân dụng và công nghiệp nhẹ.

Vai trò chiến lược của phụ kiện trong hệ thống

Sự hiện diện của đầu nối ren ngoài phi 21 đảm nhận ba vai trò công nghệ không thể tách rời:

• Thiết lập liên kết liên tục giữa các đoạn ống dẫn có cùng kích cỡ hoặc khác biệt về mặt vật liệu.

• Phục vụ công tác đấu nối cơ động các dòng van khóa, vòi chậu rửa, máy bơm và đồng hồ nước.

• Hỗ trợ quá trình tháo lắp, di dời hoặc cô lập phân đoạn đường ống để phục vụ bảo trì một cách dễ dàng mà không cần cắt phá ống.

Nguyên Lý Kết Nối Của Ren Ngoài

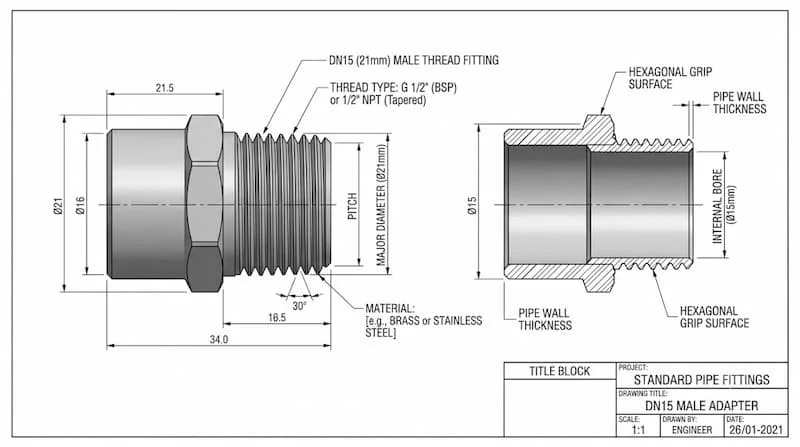

Cấu tạo cơ khí cấu thành

Một phụ kiện nối ren ngoài tiêu chuẩn được định hình từ ba bộ phận cơ khí cơ bản:

• Phần thân phụ kiện: Đoạn phôi chịu lực chính, lòng trong nhẵn mịn để dòng nước lưu thông dòng thủy lực tối đa.

• Phần ren ngoài: Các bước ren được tiện gọt chính xác bằng máy kỹ thuật số với độ dốc và biên dạng bám chuẩn hóa.

• Bề mặt làm kín: Khoảng đệm phẳng hoặc gờ chặn ở chân ren, nơi tiếp xúc để ép chặt gioăng cao su hoặc băng tan.

Cơ chế hoạt động và khóa áp thủy lực

Nguyên lý hoạt động của phụ kiện dựa trên lực ép cơ học của hệ thống ren xoắn. Khi phần ren ngoài được vặn tiến vào lòng ren trong của thiết bị theo chiều kim đồng hồ, các đỉnh ren và đáy ren sẽ đan cài chặt chẽ vào nhau. Để lấp đầy các khoảng hở cơ học vi mô giữa các bước ren, người thợ sẽ sử dụng thêm băng tan, hay còn gọi là cao su non, hoặc keo dán ren chuyên dụng. Dưới tác động của lực siết, lớp vật liệu đệm này sẽ bị nén chặt, tạo thành một màng ngăn chặn tuyệt đối không cho môi chất áp lực cao rò rỉ ra ngoài.

Các Loại Nối Ren Ngoài phi 21 Phổ Biến Trên Thị Trường

Để đáp ứng các kịch bản chuyển hướng và phân nhánh đường ống đa dạng, linh kiện được chế tạo với nhiều biên dạng hình học chuyên biệt:

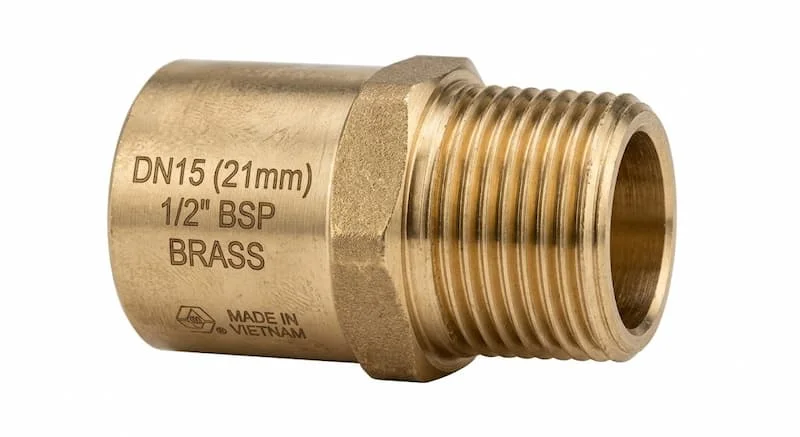

1. Nối thẳng ren ngoài 21

Sản phẩm còn được gọi là măng sông ren ngoài. Phụ kiện này có thiết kế trục dọc song song, dùng để kết nối trực tiếp hai đoạn ống dẫn hoặc nối dài đầu ra của nguồn nước trên một đường thẳng cố định.

2. Cút ren ngoài 21

Sản phẩm còn có tên gọi là co vuông ren ngoài. Thiết kế uốn góc định hình góc đúng 90 độ giúp đường ống chuyển hướng linh hoạt tại các góc tường hoặc các điểm cua hẹp của hộp kỹ thuật mà không làm gập gãy ống.

3. Tê ren ngoài 21

Phụ kiện hình chữ T ba ngả, cho phép kỹ sư trích xuất và chia tách một dòng nước chính thành hai nhánh lưu lượng độc lập để cấp đến các thiết bị phụ tải khác nhau.

4. Rắc co ren ngoài 21

Dòng phụ kiện cơ động cao, gồm hai phần rời được gắn kết với nhau bằng một đai ốc trung tâm. Đây là lựa chọn bắt buộc tại đầu vào máy bơm nước, giúp tháo rời thiết bị khi hỏng hóc mà không ảnh hưởng đến phần ống cố định.

5. Kép ren ngoài 21

Linh kiện cơ khí có cấu trúc hai đầu đều là ren ngoài phi 21. Thiết bị chuyên dùng để liên kết hai cấu kiện có sẵn ren trong nằm sát cạnh nhau như nối hai cụm van khóa hoặc lõi lọc.

Thông Số Kỹ Thuật Quan Trọng Của Phụ Kiện

Khi thực hiện công tác lập hồ sơ nghiệm thu vật tư hoặc đấu thầu dự án, các kỹ sư cần kiểm tra nghiêm ngặt bảng thông số kỹ thuật định lượng sau:


• Tiêu chuẩn biên dạng ren: Phổ biến nhất là hệ ren BSP, tức tiêu chuẩn ren Anh quốc với góc đỉnh ren 55 độ, dùng phổ biến tại Việt Nam, và hệ ren NPT, tức tiêu chuẩn ren Mỹ với bước ren côn góc 60 độ, chuyên dụng cho các hệ thống khí nén và dầu chịu áp lực cao.

• Cấp áp suất làm việc định mức PN: Phải phù hợp với tải trọng thủy tĩnh của tòa nhà, phổ biến gồm các cấp áp lực chịu nén cơ học PN10, PN16 cho mạng lưới nước sinh hoạt dân dụng thông thường và cấp PN25 cho hạ tầng công nghiệp áp lực cao.

• Phân loại nhiệt độ môi chất làm việc: Khả năng chịu nhiệt thích ứng hoàn hảo với các dải nhiệt độ của hệ nước lạnh sinh hoạt, hệ nước nóng trung tâm tòa nhà và hệ thống truyền dẫn khí nén khô.

• Bộ tiêu chuẩn sản xuất hình học: Toàn bộ kích thước chiều dài ren và độ dày vách phôi phải tuân thủ nghiêm ngặt các bộ tiêu chuẩn công nghiệp thế giới như BS, DIN, ANSI hoặc JIS.

So Sánh Các Vật Liệu Nối Ren Ngoài phi 21

Việc lựa chọn mác vật liệu chế tạo đầu nối quyết định trực tiếp đến độ bền và tính kinh tế của dự án. Dưới đây là phần đối chiếu chi tiết từ chuyên gia:

1. Vật liệu Đồng

Chất liệu đồng sở hữu khả năng chống ăn mòn hóa học xuất sắc trong môi trường nước sạch, độ bền cơ học cao, không bị giòn gãy theo thời gian và có tính kháng khuẩn tự nhiên. Đây là vật liệu hoàng kim cho các hệ thống cấp nước sinh hoạt và nước nóng gia đình.

2. Vật liệu Inox

Thép không gỉ mang lại khả năng chống rỉ sét vượt trội, chịu được các dòng hóa chất tẩy rửa mạnh, axit loãng và có độ cứng cơ học siêu cao. Tuy nhiên, giá thành đầu tư vật tư của dòng nối ren ngoài inox khá cao, thường dành riêng cho hệ thống thực phẩm, y tế hoặc công nghiệp nặng.

3. Vật liệu Nhựa PVC hoặc PPR

Dòng vật liệu này có giá thành rẻ, trọng lượng nhẹ, bề mặt lòng trong trơn láng hoàn toàn và cực kỳ dễ dàng thi công bằng keo dán hoặc máy hàn nhiệt. Nhược điểm là khả năng chịu lực va đập vật lý kém và dễ bị nứt chân chim ren khi siết quá lực.

4. Vật liệu Thép mạ kẽm

Sản phẩm mang lại khả năng chịu lực nén cơ học và tải trọng rung động cực tốt, chi phí đầu tư ở mức hợp lý. Dòng phụ kiện này thường xuất hiện trong các hệ thống đường ống phòng cháy chữa cháy hoặc hệ thống dẫn khí nén công nghiệp.

Tại sao phải chọn đúng vật liệu?

Mỗi môi trường làm việc có các điều kiện nhiệt độ, áp suất và tính chất hóa học của lưu chất hoàn toàn khác nhau. Việc chọn sai vật liệu không chỉ gây ra hiện tượng ăn mòn điện hóa, rỉ sét làm bẩn nguồn nước mà còn khiến phụ kiện hư hỏng sớm, gây bục vỡ hệ thống đường ống.

Ứng Dụng Thực Tế Của Nối Ren Ngoài 21 Trong Đời Sống

Nhờ quy cách thiết kế thông minh và tính tương thích cao, phụ kiện xuất hiện dày đặc trong bốn phân đoạn ứng dụng nối ren ngoài 21 chiến lược sau:

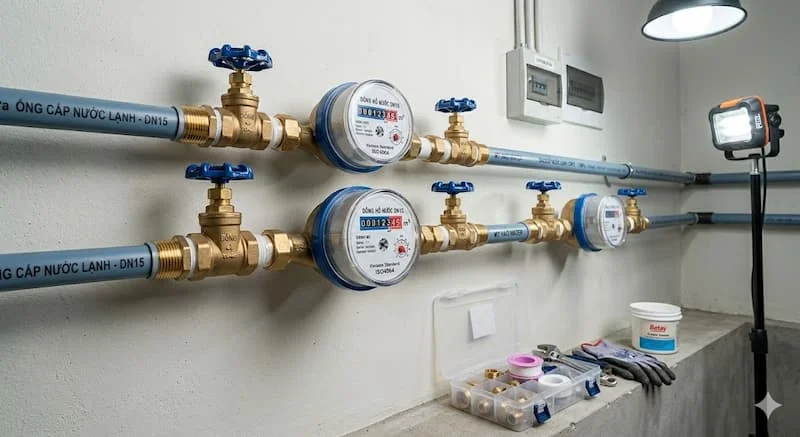

Hạ tầng hệ thống cấp nước gia đình và tòa nhà

Đầu nối ren ngoài kích cỡ phi 21 là mắt xích bắt buộc để kết nối đường ống cấp nước vào cụm phao cơ bồn nước, liên kết đường ống cấp của máy nước nóng lạnh, định vị trục đo của cụm đồng hồ nước và các đầu ra của vòi sen tắm, vòi chậu rửa.

Mạng lưới hệ thống tưới tiêu nông nghiệp công nghệ cao

Sử dụng phổ biến trong việc lắp đặt các béc phun của hệ thống tưới nhỏ giọt, hệ thống tưới phun sương sân vườn, kết nối các trục ống nhánh nhựa với van điều khiển tự động.

Hệ thống truyền dẫn khí nén áp lực tại xưởng cơ khí

Đóng vai trò đầu nối trích xuất nguồn khí từ bình tích áp ra các thiết bị cầm tay, súng phun sơn, vòi xịt khí và các cụm bộ lọc tách nước đầu nguồn.

Hạ tầng nhà máy công nghiệp và phụ trợ

Lắp đặt trong các đường ống dẫn nước làm mát khuôn máy sản xuất, hệ thống xử lý nước thải nội khu và các đường ống truyền dẫn môi chất phụ trợ của dây chuyền dệt nhuộm, may mặc.

Những Sai Lầm Thường Gặp Khi Chọn Và Lắp Nối Ren Ngoài 21

Để bảo vệ hệ thống khỏi những sự cố bục vỡ đáng tiếc, người thợ kỹ thuật cần đặc biệt lưu ý tránh năm lỗi kinh điển sau:

• Nhầm lẫn giữa quy cách kích thước phi 21 và phi 27: Do không dùng thước đo chuyên dụng, nhiều người thường nhầm lẫn bằng mắt thường giữa hai mã size sát cạnh nhau, dẫn đến việc mua nhầm phụ kiện về không thể lắp ráp.

• Chủ quan không kiểm tra tiêu chuẩn bước ren: Việc cố tình vặn một đầu nối ren ngoài tiêu chuẩn NPT của Mỹ vào một phụ kiện ren trong tiêu chuẩn BSP của Anh sẽ làm cháy ren, mài mòn răng ren và gây rò rỉ nước áp lực ngay lập tức.

• Lựa chọn mác vật liệu không phù hợp môi trường: Lắp đặt đầu nối ren nhựa PVC vào hệ thống đường ống dẫn nước nóng năng lượng mặt trời làm phụ kiện bị nóng chảy, hoặc dùng thép thường cho nước thải gây rỉ sét mục ống.

• Tiết kiệm hoặc không sử dụng băng tan đúng cách: Không sử dụng băng tan hoặc quấn quá ít, quấn ngược chiều ren khiến lớp băng bị đùn ra ngoài trong quá trình vặn, làm mất hoàn toàn khả năng bít kín thủy lực.

• Dùng lực cưỡng bức siết ren quá chặt: Sử dụng mỏ lết tăng tải siết quá đà, vượt qua giới hạn chịu lực của phôi vật liệu, đặc biệt đối với chất liệu nhựa và đồng, gây ra hiện tượng nứt toác chân ren ngầm.

Hậu quả của những sai lầm trên là làm xuất hiện các điểm rò rỉ nước âm tường, gây nứt vỡ phụ kiện đột ngột và làm giảm tuổi thọ vận hành tổng thể của toàn bộ hệ thống đường ống.

Hướng Dẫn Kỹ Thuật: Cách Lựa Chọn Và Lắp Đặt Nối Ren Ngoài 21

Cách lựa chọn nối ren ngoài 21 phù hợp qua 5 bước

• Bước 1: Xác định chính xác bản chất hóa lý và nhiệt độ của môi chất luân chuyển trong ống như nước sạch, nước nóng trung tâm hay khí nén áp lực.

• Bước 2: Sử dụng thước kẹp kỹ thuật để kiểm tra kích thước đường kính ngoài của ống, bảo đảm tương thích với kích thước nối ren ngoài 21.

• Bước 3: Thu thập số liệu về áp suất hoạt động liên tục của trạm bơm để chọn phân cấp chịu lực PN10, PN16 hay PN25 phù hợp.

• Bước 4: Đưa ra quyết định lựa chọn loại vật liệu đúc phụ kiện tối ưu như đồng thau bền bỉ, inox kháng rỉ hay nhựa PVC kinh tế.

• Bước 5: Đối chiếu tiêu chuẩn răng ren của hệ thống hiện hữu để chọn đúng chuẩn ren tương thích, tránh xung đột bước răng.

Checklist quy trình lắp đặt chuẩn kỹ thuật chống rò rỉ

• Tiến hành lau chùi, vệ sinh sạch sỏi cát, phoi tiện và ba via bám dính trên các rãnh răng ren trước khi lắp.

• Thực hiện quấn băng tan đều tay xung quanh ren ngoài từ 15 đến 20 vòng theo đúng chiều thuận của kim đồng hồ.

• Đặt phụ kiện thẳng tâm với đầu ren trong, dùng tay vặn nhẹ vài răng đầu để bảo đảm răng ren ăn khớp hoàn toàn.

• Sử dụng cờ lê chuyên dụng siết với một lực vừa đủ tầm, dừng lại ngay khi cảm thấy nặng tay kịch biên độ.

• Mở nước kiểm tra áp lực toàn diện sau khi hoàn thiện và lập lịch trình bảo trì định kỳ hệ thống.

FAQ - Câu Hỏi Thường Gặp Về Đầu Nối Ren Ngoài 21

Nối ren ngoài 21 tương ứng kích thước nào trong hệ tiêu chuẩn quốc tế?

Đầu nối ren ngoài kích cỡ phi 21 trong hệ thống tiêu chuẩn kỹ thuật ngành nước sẽ tương đương hoàn toàn với đường kính danh nghĩa DN15 hoặc định danh hệ inch là ren 1 phần 2 inch.

Ren ngoài 21 dùng cho loại ống nào là phù hợp nhất?

Phụ kiện có tính vạn năng cao, có thể dùng cho ống nhựa, ống thép, ống đồng hoặc ống inox, miễn là phần phụ kiện trung gian có đầu ren trong tương ứng với vật liệu phụ kiện.

Có cần dùng băng tan khi lắp đặt nối ren ngoài không?

Hoàn toàn cần thiết. Do các rãnh ren cơ khí luôn tồn tại những khoảng hở vật lý cực nhỏ, nếu không có lớp băng tan nén chặt giúp tăng độ kín, áp lực dòng nước sẽ len lỏi qua các khe răng gây rò rỉ.

Nên chọn nối ren ngoài bằng chất liệu đồng hay inox?

Đồng là lựa chọn phù hợp và kinh tế cho hệ thống nước sinh hoạt dân dụng nhờ tính dẻo dai. Trong khi đó, inox là giải pháp bắt buộc cho các môi trường sản xuất công nghiệp, nơi có tính ăn mòn hoặc hóa chất mạnh.

Nối ren ngoài 21 chịu áp suất tối đa là bao nhiêu?

Trị số này phụ thuộc vào vật liệu và tiêu chuẩn sản xuất. Dòng nối nhựa thường chịu áp tối đa PN10, trong khi các dòng đồng, thép mạ kẽm và inox đúc dày có thể chịu tải an toàn từ PN16 đến PN25.

Kết Luận: Lựa Chọn Vật Tư Chuẩn Xác Để Nâng Cao Giá Trị Công Trình

Tựu trung lại, sự vững chắc, độ bền bỉ dài hạn và tính an toàn của một tổ hợp hạ tầng kỹ thuật luôn được quyết định bởi tính đúng đắn và kỷ luật kỹ thuật từ những chi tiết kết nối nhỏ nhất. Thông qua chuỗi phân tích chuyên sâu từ việc định nghĩa bản chất nối ren ngoài 21 là gì, mổ xẻ nguyên lý khóa áp thủy lực của hệ thống răng ren cho đến việc đặt các mác vật liệu lên bàn cân so sánh, có thể khẳng định đây là một cấu kiện tuy nhỏ gọn nhưng mang tầm ảnh hưởng chiến lược. Việc lựa chọn đúng cấu hình biên dạng đầu nối, đúng mác vật liệu chịu tải và tuân thủ nghiêm ngặt quy trình quấn băng tan siết lực vừa đủ tầm không chỉ giúp hệ thống vận hành thông suốt thủy lực, ngăn chặn hoàn toàn hiểm họa rò rỉ thấm dột bách hại cấu trúc xây dựng, mà còn là giải pháp kinh tế thông minh giúp cắt giảm chi phí bảo trì dài hạn cho chủ đầu tư.
