Van Tổng Khoá Nước: Giải Pháp Kiểm Soát Nguồn Cấp Thủy Lực Toàn Diện

Trong kết cấu hạ tầng cấp thoát nước và cơ điện, sự ổn định của toàn bộ mạng lưới phụ thuộc rất lớn vào tính chính xác của các điểm kết nối phụ kiện. Chỉ một rò rỉ nhỏ tại các điểm giao cắt cũng có thể làm sụt giảm áp suất thủy lực, gây thấm dột công trình và làm tiêu hao chi phí vận hành của doanh nghiệp. Để giải quyết bài toán liên kết cơ học một cách nhanh chóng và khít khao, việc sử dụng van tổng khoá nước được xem là giải pháp kỹ thuật tiêu chuẩn và phổ biến hàng đầu. Thiết bị nhỏ gọn này không chỉ đóng vai trò cầu nối cơ học giữa các phân đoạn ống dẫn mà còn là mắt xích chuyển đổi linh hoạt giúp tích hợp các loại van, vòi và đồng hồ đo vào hệ thống. Việc thấu hiểu chi tiết về tiêu chuẩn ren, bản chất vật liệu chế tạo cũng như quy trình lắp đặt chuẩn kỹ thuật của linh kiện sẽ giúp các nhà thầu tối ưu hóa hiệu suất truyền dẫn môi chất, triệt tiêu nguy cơ bục vỡ và nâng cao hệ số an toàn dài hạn cho toàn bộ hệ thống đường ống.

Van tổng khoá nước Là Gì

Định nghĩa bản chất kỹ thuật theo tiêu chuẩn quy chuẩn ngành của van tổng khoá nước

Về mặt định danh kỹ thuật ngành nước, van tổng khoá nước là gì? Đây là thiết bị cơ khí chuyên dụng được định vị lắp đặt trực tiếp tại các vị trí đầu nguồn cấp chính hoặc tại các điểm nút phân phối huyết mạch của mạng lưới đường ống. Chức năng tối cao của thiết bị là thực hiện hành vi đóng hoặc mở thông thủy hoàn toàn, cho phép hoặc ngăn chặn toàn bộ dòng lưu chất đi qua hệ thống hạ tầng phía sau.

Vai trò chiến lược của thiết bị trong sơ đồ công nghệ

Sự hiện diện của thiết bị mang lại ba giá trị cốt lõi cho công tác quản lý vận hành:

• Giúp người vận hành kiểm soát tuyệt đối nguồn cấp nước tổng của toàn bộ công trình.

• Hỗ trợ công tác cô lập phân đoạn một cách nhanh chóng để phục vụ sửa chữa, thay thế.

• Giảm thiểu tối đa các rủi ro bách hại và lãng phí khi xảy ra các sự cố rò rỉ âm tường.

Tại sao mọi hệ thống từ dân dụng đến công nghiệp đều cần van tổng

Một hệ thống đường ống không có van chặn trung tâm cũng giống như một mạng lưới điện thiếu đi aptomat tổng. Việc trang bị thiết bị giúp đảm bảo an toàn vận hành, tiết kiệm tối đa thời gian xử lý sự cố khẩn cấp và trực tiếp che chở, bảo vệ các thiết bị sử dụng nước đắt tiền phía sau như máy nước nóng, hệ thống lọc và vòi gia dụng khỏi áp lực dội ngược.

Nguyên Lý Hoạt Động Của van tổng khoá nước

Cấu tạo cơ khí nền tảng của van tổng khoá nước

Một bộ van tổng tiêu chuẩn được định hình cơ khí từ bốn thành phần cốt lõi:

• Thân van: Vỏ bọc chịu lực nén chính, đúc từ kim loại dày dặn để chống va đập vật lý.

• Bộ phận đóng mở: Cấu kiện trực tiếp cản dòng, có thể là quả bi rỗng hoặc đĩa sập phẳng.

• Trục van: Thanh chốt cơ học truyền động năng từ bộ phận điều khiển xuống đĩa van.

• Tay gạt hoặc vô lăng: Bộ phận ngoại vi nhận lực từ tay người để kích hoạt hành trình.

Cơ chế dịch chuyển dòng chảy và bản chất vận hành

Nguyên lý vận hành của thiết bị dựa trên việc làm thay đổi diện tích thông thủy bên trong buồng van. Khi người vận hành đưa tay gạt về vị trí mở, bộ phận chắn dòng sẽ dịch chuyển song song với hướng ống, giải phóng hoàn toàn không gian để dòng nước lưu thông thông suốt. Ngược lại, khi thực hiện thao tác đóng, bộ phận chặn sẽ xoay vuông góc hoặc hạ sát xuống bệ van, ép chặt vào hệ gioăng cao su tạo độ kín tuyệt đối để ngắt dòng chảy hoàn toàn. Về bản chất kỹ thuật, thiết bị đóng vai trò như một công tắc chính điều khiển nguồn năng lượng thủy lực của toàn công trình.

Các Loại Van Tổng Khóa Nước Phổ Biến

Dựa trên cấu trúc cơ khí và quy cách đường ống, hệ thống hạ tầng hiện nay ưu tiên sử dụng ba chủng loại các loại van tổng khoá nước chủ lực sau:

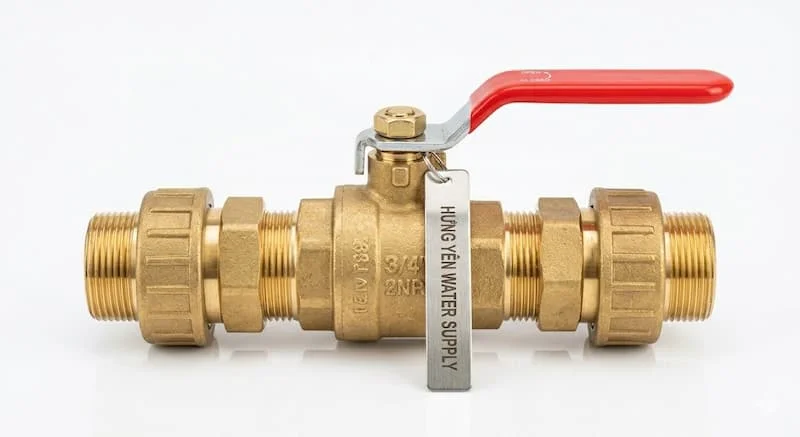

1. Van bi

Dòng sản phẩm này có tốc độ đóng mở nhanh nhất, đạt độ kín khít tuyệt đối và tuổi thọ cơ học rất cao. Thiết bị sử dụng một quả bi đúc rỗng tâm xoay góc 90 độ để chuyển đổi trạng thái thủy lực. Thiết bị là lựa chọn hàng đầu làm van trung tâm cho nhà ở dân dụng, căn hộ chung cư và các hệ thống phân phối nước sạch cỡ nhỏ.

2. Van cổng

Sản phẩm khống chế dòng chảy bằng cách nâng hoặc hạ một cửa sập vuông góc với dòng lưu chất. Ưu thế lớn nhất của van cổng là lòng van thông suốt hoàn toàn khi mở, giúp tổn thất áp suất ở mức thấp nhất và bảo toàn lưu lượng lớn. Thiết bị chuyên dụng cho các tuyến ống chính của nhà máy, xưởng sản xuất và mạng lưới cấp nước đô thị.

3. Van bướm

Dòng sản phẩm này sở hữu đĩa van hình tròn dạng cánh bướm xoay quanh trục tâm cố định. Dòng van này chiếm ưu thế tuyệt đối ở các hệ thống đường ống quy cách lớn nhờ kích thước siêu phẳng, trọng lượng nhẹ và giá thành đầu tư rất hợp lý. Thiết bị ứng dụng rộng rãi cho các trục ống có đường kính từ DN50 trở lên trong hạ tầng công nghiệp.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Thu Mua

Để đảm bảo tính đồng bộ kỹ thuật và không xảy ra xung đột khi lắp ráp ngoài hiện trường, bộ phận kỹ sư cần bóc tách chính xác bốn trục thông số định lượng sau:

• Kích thước đường kính danh nghĩa: Trải dài đầy đủ từ các size nhỏ dân dụng như DN15, DN20, DN25 cho ống nhánh, đến các size trung bình DN32, DN50 và mở rộng lên các size lớn công nghiệp như DN80, DN100 cho trục tổng phân phối.

• Cấp áp suất làm việc định mức: Phải phù hợp với tải trọng thủy tĩnh bao gồm các phân cấp chịu nén cơ học tiêu chuẩn như PN10, PN16 cho hạ tầng phổ thông hoặc PN25 cho hệ thống cao áp.

• Kiểu dáng phương thức liên kết kết nối: Lựa chọn kiểu nối ren tinh gọn cho ống nhỏ, hệ kết nối mặt bích dày dặn chắc chắn cho ống áp lực lớn, hoặc phương thức kẹp kiểu Wafer cơ động cho van bướm.

• Bản chất vật liệu đúc thân vỏ: Cấu hình linh hoạt theo đặc tính hóa lý của lưu chất bao gồm chất liệu đồng thau chịu nhiệt, gang cầu đúc bền bỉ, inox kháng rỉ sét tuyệt vời hoặc nhựa PVC kinh tế tối ưu chi phí.

So Sánh Van Bi, Van Cổng Và Van Bướm Làm Van Tổng

Việc đặt ba dòng van này lên bàn cân đối chiếu sẽ giúp các nhà thầu định vị chính xác cấu hình tối ưu nhất cho từng hạng mục công trình:

• Xét về tốc độ hành trình và năng lực chống rò rỉ: Van bi hoàn toàn vượt trội nhờ cơ chế gạt tay nhanh và bệ đỡ gioăng mềm khít khao, giúp ngắt nước khẩn cấp rất hiệu quả.

• Xét về khả năng bảo toàn lưu lượng và tải trọng đường ống: Van cổng chiếm ưu thế tuyệt đối trên các tuyến ống chính trục dọc nhờ thiết kế lòng thông thủy, không làm cản trở hay suy giảm áp lực dòng chảy đầu nguồn.

• Xét về góc độ tối ưu không gian và kinh phí đầu tư: Van bướm là giải pháp không có đối thủ ở phân khúc đường ống lớn, giúp nhà thầu cắt giảm tối đa chi phí vật tư và đơn giản hóa công tác thi công.

Hậu quả tai hại của việc lựa chọn sai loại van tổng

Nếu người thu mua chọn sai chủng loại van, hệ thống sẽ ngay lập tức bộc lộ các khuyết điểm như làm suy giảm tuổi thọ của toàn bộ mạng lưới đường ống, làm gia tăng gánh nặng chi phí bảo trì đột xuất và gây ra rất nhiều khó khăn cho đội ngũ công nhân trong quá trình vận hành hằng ngày.

Ứng Dụng Thực Tế Của Van Tổng Khóa Nước Trong Các Công Trình

Sở hữu năng lực khống chế dòng chảy dẻo dai, thiết bị là sự lựa chọn hàng đầu trong bốn phân đoạn hạ tầng kỹ thuật:

Mạng lưới nhà dân và biệt thự thấp tầng

Đóng vai trò là chốt chặn khống chế toàn bộ nguồn nước sạch đầu vào từ mạng lưới đường ống thành phố cấp vào bể chứa hoặc từ bồn nước mái xuống các tầng.

Tổ hợp các căn hộ chung cư cao tầng

Mỗi căn hộ đều được bố trí một cụm van chặn trung tâm đặt trong hộp kỹ thuật cạnh đồng hồ nước, giúp quản lý độc lập nguồn cấp nước của từng căn hộ mà không ảnh hưởng đến toàn tòa nhà.

Khuôn viên nhà máy và xưởng sản xuất công nghiệp

Ứng dụng để cô lập hoàn toàn một khu vực xưởng, một dây chuyền công nghệ cụ thể khi cần thực hiện công tác sửa chữa, bảo trì máy móc thiết bị mà không làm gián đoạn dòng nước của các phân xưởng khác.

Hệ thống tưới tiêu nông nghiệp công nghệ cao

Định vị trực tiếp tại trạm bơm trung tâm để điều tiết và phân phối nguồn nước cấp chính đến các trục ống nhánh của mạng lưới tưới nhỏ giọt hoặc tưới phun mưa ngoài cánh đồng.

Những Sai Lầm Thường Gặp Khi Lắp Đặt Van Tổng

Quá trình thi công ngoài hiện trường nếu thiếu đi sự giám sát kỹ thuật thường dễ vấp phải năm sai lầm kinh điển sau:

• Chọn sai kích thước danh nghĩa: Lắp đặt van có kích cỡ nhỏ hơn đường kính ống dẫn gây bóp nghẹt dòng chảy và sụt áp nghiêm trọng.

• Lắp đặt ngược chiều hướng dòng chảy: Đối với các dòng van có định hướng dòng chảy, việc lắp sai chiều mũi tên dập nổi trên thân van sẽ phá hủy cơ chế bít kín thủy lực.

• Định vị vị trí lắp đặt tại nơi khó tiếp cận: Đặt van quá sâu trong hộp kỹ thuật tối tăm hoặc quá cao so với tầm với, khiến việc thao tác khóa nước khi xảy ra sự cố khẩn cấp trở nên bất khả thi.

• Lựa chọn mác vật liệu không tương thích: Sử dụng van thân gang thường cho nguồn nước có tính ăn mòn hoặc dùng van nhựa cho hệ thống nước nóng áp lực lớn làm van nhanh chóng bị phá hủy.

• Chủ quan bỏ qua công tác bảo trì định kỳ: Van để nhiều năm không vận hành thử dẫn đến hiện tượng rỉ sét bám dính kẹt cứng, không thể đóng ngắt khi cần thiết.

Hậu quả của những sai lầm trên là làm xuất hiện các điểm rò rỉ nước âm ỉ, gây kẹt van hoàn toàn và làm suy giảm nghiêm trọng hiệu quả vận hành tổng thể của toàn công trình.

Hướng Dẫn Kỹ Thuật: Cách Chọn Van Tổng Khóa Nước Phù Hợp

Cách chọn van tổng khoá nước phù hợp qua 5 bước

• Bước 1: Đo đạc chính xác đường kính ngoài của ống dẫn để xác định quy cách kích thước danh nghĩa của van tương thích.

• Bước 2: Thu thập số liệu áp lực của trạm bơm đầu nguồn để lựa chọn cấp chịu lực PN10, PN16 hay PN25 phù hợp với tải trọng hệ thống.

• Bước 3: Căn cứ vào tính chất hóa lý của môi chất luân chuyển để đưa ra quyết định lựa chọn mác vật liệu đúc thân van tối ưu như đồng, gang hay inox.

• Bước 4: Lựa chọn kiểu liên kết nối ren cơ động cho hệ ống nhỏ dân dụng hoặc liên kết nối mặt bích chắc chắn cho hệ ống công nghiệp.

• Bước 5: Ưu tiên chọn mua sản phẩm đến từ các thương hiệu sản xuất van công nghiệp uy tín toàn cầu để bảo đảm tuổi thọ dẻo dai.

Checklist quy trình lắp đặt chuẩn kỹ thuật chống rò rỉ

• Lựa chọn van có kích thước đường kính đồng bộ với quy cách đường ống dẫn.

• Quan sát và đối chiếu kỹ lưỡng chiều mũi tên dập nổi trên thân vỏ để lắp đặt đúng chiều dòng chảy của môi chất.

• Đo đạc và chừa khoảng không gian thông thủy xung quanh vị trí van để đảm bảo đủ biên độ thao tác tay gạt hoặc vô lăng.

• Thực hiện kiểm tra áp lực thủy lực để đánh giá độ kín khít của hệ gioăng đệm bệ van sau khi hoàn thiện mối nối.

• Bố trí van tại các vị trí thoáng đãng, dễ dàng tiếp cận, thuận lợi cho công tác kiểm tra định kỳ và bảo trì.

FAQ - Câu Hỏi Thường Gặp Về van tổng khoá nước

Vị trí lắp đặt quy chuẩn của thiết bị van tổng khoá nước được định vị ở đâu trong công trình?

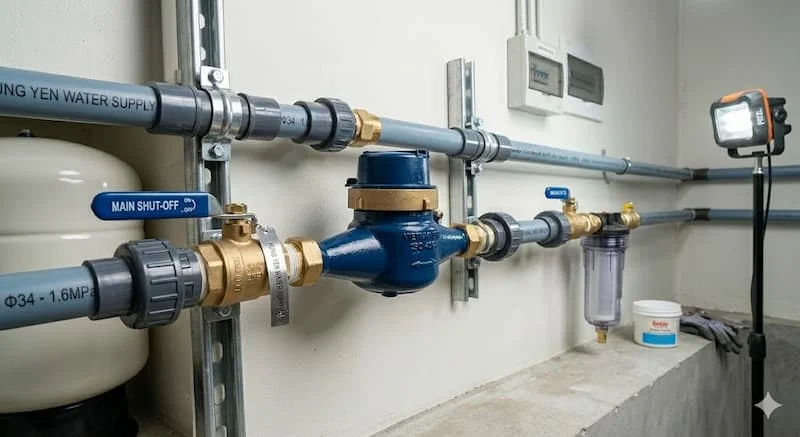

Thông thường, thiết bị này luôn được ưu tiên lắp đặt ở vị trí ngay sau cụm đồng hồ đo nước tổng đầu nguồn hoặc tại đầu ra của các bể chứa, bồn chứa nước chính của tòa nhà.

Đối với hệ hạ tầng nhà dân thông thường thì nên ưu tiên sử dụng van bi hay van cổng?

Đối với quy mô nhà ở dân dụng sử dụng hệ ống nhỏ, các kỹ sư luôn ưu tiên lựa chọn van bi nhờ ưu thế đóng mở nhanh chóng bằng tay gạt 90 độ và khả năng bít kín thủy lực tuyệt đối. Các hệ thống đường ống công nghiệp kích cỡ lớn mới cần sử dụng van cổng.

Tần suất thực hiện công tác kiểm tra định kỳ đối với cụm van chặn trung tâm là bao lâu?

Để đảm bảo thiết bị luôn trong trạng thái sẵn sàng vận hành trơn tru và không bị kẹt cứng, bạn nên lên lịch trình đóng mở vận hành thử và kiểm tra rò rỉ định kỳ từ 6 đến 12 tháng một lần.

Xét về độ bền và tính ứng dụng thì dòng van bằng chất liệu đồng hay chất liệu inox tốt hơn?

Van chế tác từ phôi đồng sở hữu tính dẻo dai và giá thành rất hợp lý, là giải pháp phù hợp cho hệ thống nước sinh hoạt dân dụng. Trong khi đó, van inox là lựa chọn bắt buộc cho các môi trường ăn mòn hóa học mạnh hoặc sản xuất công nghiệp đặc thù.

Khi phát hiện thiết bị van tổng bị kẹt cứng, không thể xoay chuyển thì xử lý như thế nào?

Người vận hành cần tiến hành kiểm tra xem có cặn bẩn bám dính hoặc oxit hóa rỉ sét tại cổ trục không, thực hiện tra dầu bói trơn chuyên dụng. Nếu van đã quá cũ và xuống cấp nghiêm trọng, phương án tốt nhất là tiến hành thay thế bằng một cụm van mới.

Kết Luận: Đầu Tư Xứng Tầm Cho Hệ Thống Thủy Lực An Toàn

Tựu trung lại, sự vững chắc, độ bền bỉ dài hạn và tính an toàn của một tổ hợp hạ tầng kỹ thuật luôn được quyết định bởi tính đúng đắn và kỷ luật kỹ thuật từ những chi tiết gác cổng trung tâm. Thông qua chuỗi phân tích chuyên sâu từ việc đọc hiểu bản chất van tổng khoá nước là gì, mổ xẻ cơ chế đóng ngắt dòng chảy của buồng van cho đến việc hệ thống hóa quy trình cách chọn van tổng khóa nước tiêu chuẩn, có thể khẳng định đây là một cấu kiện mang tính chiến lược của công trình. Việc lựa chọn đúng cấu hình biên dạng van, đúng thông số cấp áp lực chịu tải và ưu tiên các vật liệu đúc dày dặn chính là giải pháp kinh tế thông minh, giúp bảo vệ toàn diện các thiết bị sử dụng nước phía sau, ngăn chặn hoàn toàn hiểm họa rò rỉ thấm dột bách hại kết cấu xây dựng và triệt tiêu hoàn toàn các chi phí bảo trì đột xuất cho doanh nghiệp.
