Van Ren Trong 21: Giải Pháp Ngắt Dòng Thủy Lực Tiêu Chuẩn Cho Mọi Hệ Thống

Trong kết cấu hạ tầng kỹ thuật cơ điện và mạng lưới truyền dẫn chất lỏng, các điểm ngắt dòng cục bộ luôn được xem là phòng tuyến quan trọng nhất để bảo vệ an toàn cho toàn bộ công trình. Một hệ thống đường ống dù được đầu tư quy mô đến đâu cũng sẽ trở nên tổn thương nếu thiếu đi những chiếc van khóa vận hành nhịp nhàng, kín khít tại các vị trí rẽ nhánh hoặc đầu vào thiết bị. Để xử lý triệt để bài toán khống chế lưu lượng ở các phân đoạn trục ống cỡ nhỏ, việc tích hợp dòng thiết bị van ren trong 21 là giải pháp kỹ thuật mang tính kinh điển và tối ưu hàng đầu. Phụ kiện này không chỉ mang lại khả năng kết nối cơ học đồng bộ, giải phóng sức lao động khi lắp ráp mà còn triệt tiêu hoàn toàn các rủi ro rò rỉ âm thầm. Việc hiểu rõ bản chất công nghệ, phân loại vật liệu chế tạo cũng như các thông số ren tiêu chuẩn sẽ giúp các nhà thầu và gia chủ đưa ra quyết định đầu tư vật tư chính xác, bảo đảm hệ thống vận hành bền bỉ qua nhiều thập kỷ.

Van Ren Trong 21 Là Gì

Định nghĩa bản chất kỹ thuật theo quy chuẩn ngành nước

Về mặt phân loại thiết bị vật tư ngành nước, van ren trong 21 là gì? Đây là dòng van khóa cơ học sở hữu hai đầu cổng kết nối được tiện các đường rãnh ren nằm ẩn phía bên trong lòng của thân van. Kết cấu này được nghiên cứu và thiết kế đồng bộ để xoáy vặn trực tiếp với các phân đoạn đường ống hoặc các loại phụ kiện có đầu ren ngoài tương ứng với quy cách kích thước phi 21 mm.

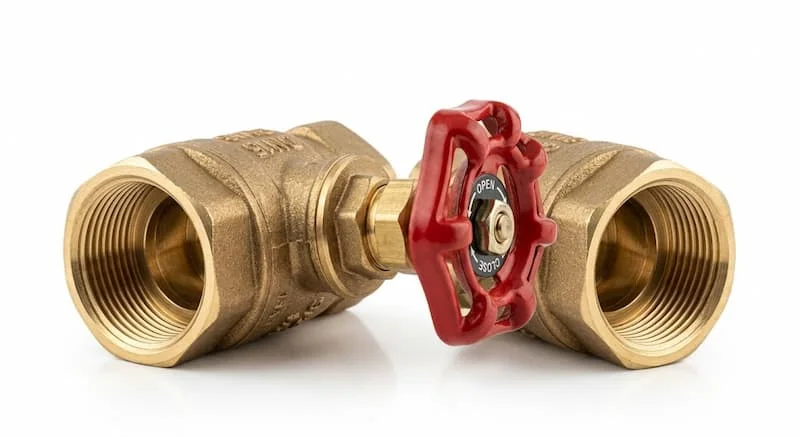

Các đặc điểm nhận biết trực quan ngoài hiện trường

Người thợ kỹ thuật có thể dễ dàng nhận dạng dòng linh kiện này thông qua ba đặc trưng hình học cốt lõi:

• Toàn bộ các bước răng ren bám đều nằm hoàn toàn bên trong thân van, bề mặt ngoài trơn láng hoặc có gờ lục giác để bám kìm siết.

• Thao tác kết nối cực kỳ thuận tiện khi phối hợp với các phụ kiện ren ngoài như măng sông, kép hoặc đầu nối đuôi chuột.

• Đây là dòng sản phẩm có sản lượng tiêu thụ lớn nhất, chi phối hầu hết các nhánh phân phối nước sinh hoạt hằng ngày.

Vai trò chiến lược của thiết bị trong mạng lưới thủy lực

Sự hiện diện của thiết bị đóng vai trò gác cổng công nghệ thông qua ba chức năng cốt lõi bao gồm thực hiện hành vi đóng mở dứt điểm dòng chảy, điều tiết tỷ lệ lưu lượng môi chất theo nhu cầu sử dụng và cô lập hoàn toàn các thiết bị phụ tải như máy giặt, bình nóng lạnh, máy bơm khi cần thực hiện công tác bảo trì.

Nguyên Lý Hoạt Động Của Van Ren Trong 21

Các cấu kiện cơ khí cấu thành nền tảng

Một bộ van chặn ren trong tiêu chuẩn được hoàn thiện từ năm bộ phận cơ khí đồng bộ:

• Thân van: Vỏ bọc chịu áp lực nén chính, bảo vệ toàn bộ cấu trúc cơ học bên trong.

• Bộ phận đóng mở: Cấu kiện chắn dòng có thể di chuyển như quả bi rỗng hoặc đĩa sập.

• Trục van: Ty ren truyền động lực từ bộ phận điều khiển ngoại vi xuống tâm van.

• Tay gạt hoặc vô lăng: Bộ phận tiếp nhận lực cơ học từ tay người vận hành.

• Ren kết nối trong: Các bước ren tiêu chuẩn nằm ở hai đầu cổng vào và cổng ra của van.

Nguyên lý vận hành và dịch chuyển dòng lưu chất

Cơ chế hoạt động của thiết bị dựa trên việc làm thay đổi không gian thông thủy của lòng van. Khi người dùng tác động một lực cơ học lên tay gạt hoặc vô lăng xoay, trục van sẽ truyền động năng làm dịch chuyển trạng thái của bộ phận đóng mở bên trong. Khi bộ phận này xoay hoặc hạ xuống chắn ngang lòng ống, dòng chất lỏng sẽ bị ngắt hoàn toàn. Ngược lại, khi mở van, không gian thông thủy được khơi thông giúp lưu chất đi qua nhịp nhàng.

Tại sao phương thức kết nối ren được sử dụng phổ biến nhất

Lý do các kỹ sư ưu tiên lựa chọn liên kết ren trong hệ thống ống nhỏ là nhờ vào năng lực thi công siêu tốc, hoàn toàn không cần đến máy hàn nhiệt hay máy hàn hồ quang phức tạp, chi phí đầu tư vật tư ở mức rất thấp và cực kỳ dễ dàng tháo rời để thay thế, bảo trì khi có sự cố.

Các Loại Van Ren Trong 21 Phổ Biến Hiện Nay

Để thích ứng với từng kịch bản vận hành và đặc tính áp lực khác nhau, thiết bị được phân tách thành bốn dòng công nghệ chủ lực:

1. Van bi ren trong 21

Sử dụng một quả bi kim loại hoặc nhựa được khoét lỗ thông tâm để khống chế dòng chảy. Ưu điểm lớn nhất của van bi là tốc độ đóng mở siêu tốc chỉ bằng hành vi gạt tay góc đúng 90 độ, năng lực bít kín thủy lực ở mức tuyệt đối và hoàn toàn không gây tổn thất hay sụt giảm áp suất của dòng lưu chất khi mở hoàn toàn.

2. Van cổng ren trong 21

Vận hành dựa trên nguyên lý nâng lên hạ xuống của một tấm đĩa sập kim loại thông qua vô lăng tay vặn. Dòng van này cực kỳ thích hợp cho các trục đường ống chính yêu cầu dòng chảy lưu thông tối đa 100 phần trăm không gian lòng ống, thường xuyên duy trì ở trạng thái mở hoàn toàn để bảo toàn lưu lượng đầu nguồn.

3. Van một chiều ren trong 21

Thiết bị vận hành hoàn toàn tự động dựa trên động lực học của dòng nước. Van chỉ cho phép môi chất di chuyển theo một hướng duy nhất và tự động đóng sập lại khi dòng nước ngưng chảy, đóng vai trò tối cao trong việc ngăn dòng chảy ngược, bảo vệ cánh máy bơm và đồng hồ đo nước khỏi bị hư hỏng.

4. Van cầu ren trong 21

Thiết kế buồng van hình chữ ngã đặc trưng, khống chế dòng chảy tuyến tính bằng đĩa chặn hạ dần xuống bệ van. Đây là dòng thiết bị tối ưu nhất cho công tác điều tiết, tăng giảm lưu lượng nước một cách chính xác theo từng tỷ lệ mong muốn, giúp kiểm soát dòng chảy đạt hiệu quả công nghệ cao.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Lựa Chọn

Trước khi tiến hành thu mua vật tư, bộ phận kỹ thuật cần bóc tách và đối chiếu nghiêm ngặt các dải thông số định lượng quy chuẩn sau:

• Quy cách kích thước đồng bộ: Phải xác định rõ sự tương thích tuyệt đối giữa ba hệ danh định bao gồm kích thước phi 21 mm theo cách gọi phổ thông, mã định danh đường kính danh nghĩa DN15 và thông số hệ inch tiêu chuẩn là 1 phần 2 inch.

• Cấp áp suất làm việc định mức PN: Lựa chọn cấp áp lực phù hợp với tải trọng thủy tĩnh của tòa nhà bao gồm phân cấp PN10, PN16 cho các mạng lưới dân dụng thông thường hoặc dòng chịu áp cao PN25 cho các trạm bơm tăng áp.

• Dải nhiệt độ vận hành cho phép: Phân định rõ ràng năng lực chịu nhiệt tương thích với môi trường nước lạnh sinh hoạt, hệ thống nước nóng năng lượng mặt trời hoặc các đường ống truyền dẫn hơi nóng áp lực cao tùy thuộc vào bản chất vật liệu.

• Tiêu chuẩn răng ren công nghiệp: Phải kiểm tra bước ren tuân thủ hệ ren BSP (phổ biến tại thị trường Việt Nam), hệ ren NPT (tiêu chuẩn Mỹ cho độ kín cao) hoặc bộ tiêu chuẩn quốc tế ISO để tránh hiện tượng râu ông nọ cắm cằm bà kia khi vặn ren.

So Sánh Van Ren Trong Đồng, Inox Và Nhựa

Việc lựa chọn mác vật liệu cấu thành thân van quyết định đến 90 phần trăm tuổi thọ vận hành của thiết bị. Dưới đây là phần phân tích chuyên sâu:

1. Cấu hình Van đồng

• Đặc tính: Sở hữu giá thành đầu tư ở mức vô cùng hợp lý, khả năng chống ăn mòn hóa học tốt trong môi trường nước sạch sinh hoạt và có độ dẻo dai cơ học cao dưới tác động của nhiệt độ môi trường. Đây là dòng van quốc dân cho các công trình nhà ở dân dụng.

2. Cấu hình Van inox

• Đặc tính: Mang lại năng lực chịu nhiệt độ cao vượt trội, độ cứng cơ khí siêu hạng và khả năng chống chịu sự ăn mòn của các loại hóa chất tẩy rửa, axit loãng hay môi trường nước nhiễm mặn. Nhược điểm duy nhất là giá thành thu mua vật tư khá cao, phù hợp cho công nghiệp nặng.

3. Cấu hình Van nhựa PVC

• Đặc tính: Trọng lượng siêu nhẹ, giá thành cực kỳ rẻ, bề mặt lòng van nhẵn mịn tuyệt đối giúp kháng hóa chất tốt và không bao giờ bị rỉ sét. Tuy nhiên, khả năng chịu lực va đập vật lý kém và dải chịu nhiệt, chịu áp lực ở mức rất thấp.

Tại sao việc chọn đúng vật liệu lại mang tính sống còn cho hệ thống

Mỗi một môi trường làm việc luôn chứa đựng các thông số về nhiệt độ, áp suất nội tại và đặc tính hóa học của lưu chất hoàn toàn khác biệt. Việc chọn sai vật liệu chế tạo van sẽ ngay lập tức dẫn đến hiện tượng phá hủy cấu trúc vật liệu, làm giảm tuổi thọ van một cách nghiêm trọng và làm gia tăng gánh nặng chi phí bảo trì, đập phá tường cho doanh nghiệp.

Ứng Dụng Thực Tế Của Van Ren Trong 21

Nhờ quy cách thiết kế thông minh và tính tương thích cao, thiết bị xuất hiện dày đặc trong bốn phân đoạn hạ tầng kỹ thuật:

Mạng lưới hệ thống nước sinh hoạt dân dụng

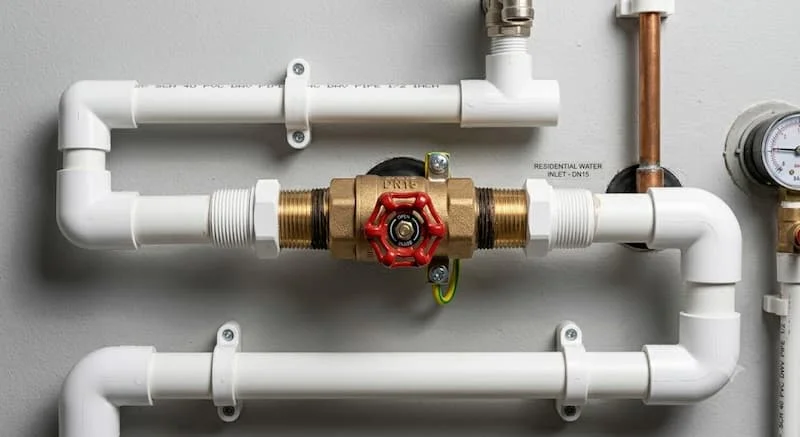

Thiết bị là mắt xích bắt buộc để kiểm soát các đầu cấp nước vào căn hộ chung cư, biệt thự, nhà phố, định vị ngay trước các thiết bị đầu cuối như bình nóng lạnh, bồn cầu, chậu rửa và trục cấp nước tổng của các tầng nhà.

Hệ thống tưới tiêu và cảnh quan sân vườn

Ứng dụng để đóng ngắt các phân đoạn đường ống nhánh của mạng lưới tưới nhỏ giọt, hệ thống tưới phun sương công nghệ cao và các trục cấp nước phục vụ sản xuất nông nghiệp quy mô vừa và nhỏ.

Hạ tầng kỹ thuật của hệ thống máy bơm nước

Định vị trực tiếp tại đường hút để mồi nước và giữ nước thông qua van một chiều, hoặc lắp đặt tại đường đẩy của máy bơm tăng áp nhằm cô lập thiết bị khi xảy ra sự cố hỏng hóc cơ điện.

Hệ thống xử lý và tuần hoàn nước sạch

Ứng dụng trong các modul lọc nước gia đình, hệ thống lọc nước bể bơi tuần hoàn và các đường ống truyền dẫn phụ trợ của các trạm xử lý nước sạch khu dân cư.

Những Sai Lầm Thường Gặp Khi Chọn Van Ren Trong 21

Quá trình lắp đặt ngoài hiện trường nếu được thực hiện bởi thợ thiếu kinh nghiệm thường dễ vấp phải năm lỗi kỹ thuật nghiêm trọng:

• Lựa chọn sai tiêu chuẩn bước ren: Cố tình vặn bước ren hệ NPT vào hệ ren BSP làm cháy các răng ren cơ khí, gây hỏng cấu trúc ren bám.

• Lựa chọn mác vật liệu không phù hợp: Sử dụng van nhựa PVC cho đường ống dẫn nước nóng khiến van bị biến dạng cơ học và bục vỡ dưới áp lực.

• Chủ quan không kiểm tra áp suất làm việc: Lắp đặt van cấp PN10 vào trục ống có áp lực thủy tĩnh lên đến PN16 làm nứt toác thân van.

• Thao tác quấn băng tan sai kỹ thuật: Quấn quá mỏng hoặc ngược chiều bước ren khiến lớp cao su non bị đùn ra ngoài, làm mất năng lực bít kín.

• Thu mua các dòng van giá rẻ không rõ nguồn gốc: Sử dụng sản phẩm làm từ đồng tạp chất nhiễm chì cao, vách van mỏng dẫn đến hiện tượng kẹt van và ô nhiễm nguồn nước.

Hậu quả của những sai lầm trên là làm xuất hiện các điểm rò rỉ nước âm ỉ, gây kẹt van hoàn toàn và làm sụt giảm nghiêm trọng tuổi thọ vận hành của toàn bộ hệ thống.

Hướng Dẫn Kỹ Thuật: Cách Lắp Đặt Chuẩn Xác

Quy trình 5 bước lắp đặt van ren trong 21 đúng kỹ thuật

• Bước 1: Kiểm tra kỹ lưỡng kích thước đường ống ngoài hiện trường, bảo đảm đầu ren ngoài của ống tương thích hoàn toàn với cỡ phi 21 của van.

• Bước 2: Sử dụng khăn sạch hoặc bàn chải sắt nhỏ để làm sạch toàn bộ bụi bẩn, phoi tiện bám dính trên các rãnh răng ren trong và ren ngoài.

• Bước 3: Tiến hành quấn băng tan đều tay xung quanh đầu ren ngoài của ống từ 15 đến 20 vòng theo đúng chiều thuận của kim đồng hồ.

• Bước 4: Đặt van thẳng tâm trục, dùng tay vặn nhẹ vài rãnh đầu rồi sử dụng mỏ lết siết chặt với một lực vừa đủ tầm, không siết quá đà gây nứt ren.

• Bước 5: Mở nguồn nước tổng để thử tải áp lực, quan sát kỹ lưỡng vị trí mối nối để kiểm tra độ kín khít, bảo đảm không có giọt nước nào rò rỉ.

Checklist nghiêm ngặt trước khi tiến hành mua sắm vật tư

• Lựa chọn van có quy cách kích thước chuẩn xác phi 21 mm, tương đương mã DN15.

• Xác định đúng chủng loại công nghệ cần dùng như van bi, van cổng hay van một chiều.

• Lựa chọn mác vật liệu đúc thân van phù hợp hoàn toàn với môi chất truyền dẫn.

• Kiểm tra thông số áp suất làm việc dập nổi trên thân van đạt yêu cầu hệ thống.

• Sản phẩm phải có đầy đủ chứng nhận chất lượng và đến từ các thương hiệu uy tín.

FAQ - Câu Hỏi Thường Gặp Về Van Ren Trong 21

Van ren trong 21 tương đương với kích thước DN bao nhiêu trong quy chuẩn quốc tế

Thiết bị này tương đương hoàn toàn với thông số đường kính danh nghĩa DN15 hoặc định danh theo hệ inch tiêu chuẩn là 1 phần 2 inch.

Dòng sản phẩm van ren trong kích cỡ 21 có thể ứng dụng cho hệ thống nước nóng được không

Hoàn toàn được, với điều kiện bắt buộc là bạn phải lựa chọn cấu hình thân van được chế tác bằng chất liệu đồng thau chất lượng cao hoặc inox chịu nhiệt chuyên dụng, tuyệt đối không dùng van nhựa cho nước nóng.

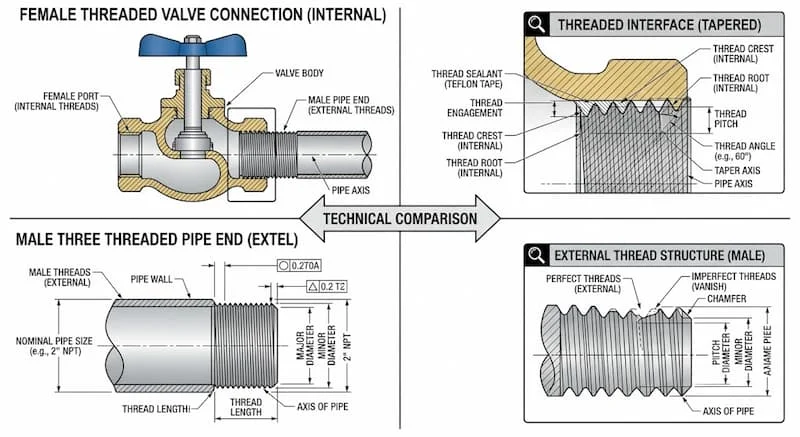

Làm thế nào để phân biệt rõ ràng giữa van ren trong và van ren ngoài

Điểm khác biệt nằm ở vị trí đường ren bám. Van ren trong có các rãnh răng ren nằm ẩn phía bên trong lòng đầu kết nối, đòi hỏi ống lắp vào phải có ren ngoài. Trong khi đó, van ren ngoài có đường ren nằm lộ ra ở mặt ngoài thân van.

Trong mạng lưới đường ống dân dụng thì nên ưu tiên dùng van bi hay van cổng ren trong 21

Các kỹ sư luôn khuyến nghị ưu tiên lựa chọn dòng van bi cho hệ thống dân dụng nhờ ưu thế đóng mở siêu tốc, thao tác gạt tay nhẹ nhàng và năng lực bít kín chống rò rỉ nước vượt trội hơn hẳn so với dòng van cổng.

Tuổi thọ vận hành thực tế của một bộ van ren trong kích cỡ 21 kéo dài bao lâu

Thời gian phục vụ dẻo dai của van thường dao động rất dài từ 5 đến 15 năm liên tục. Trị số này phụ thuộc trực tiếp vào mác vật liệu chế tạo, đặc tính của môi trường làm việc cũng như chế độ bảo trì đóng mở định kỳ của người dùng.

Kết Luận: Đầu Tư Cấu Hình Chuẩn Xác Để Bảo Vệ Hệ Thống Dài Lâu

Tựu trung lại, một hệ thống truyền dẫn thủy lực chỉ có thể đạt được hệ số an toàn tối cao khi từng mắt xích kết nối nhỏ nhất được tính toán và lắp đặt một cách khoa học. Thông qua những phân tích chuyên sâu từ việc định nghĩa bản chất van ren trong 21 là gì, mổ xẻ cơ chế vận hành cơ học của buồng van cho đến việc đặt các mác vật liệu lên bàn cân đối chiếu, có thể khẳng định đây là một linh kiện gác cổng không thể thay thế trong các hạ tầng cấp nước dân dụng và công nghiệp nhẹ. Việc lựa chọn đúng quy cách chủng loại van, đúng tiêu chuẩn bước ren và nghiêm túc tuân thủ quy trình quấn băng tan siết lực vừa đủ tầm chính là giải pháp kinh tế thông minh. Quyết định đầu tư đúng đắn này không chỉ giúp dòng lưu chất luân chuyển thông suốt, chặn đứng hiểm họa thấm dột bách hại kiến trúc công trình mà còn mang lại sự an tâm tuyệt đối và tiết kiệm tối đa các chi phí sửa chữa phát sinh cho chủ đầu tư.
