Non Return Valve: Cấu Tạo, Nguyên Lý Hoạt Động Và Bí Quyết Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống đường ống công nghiệp và dân dụng hiện đại, hiện tượng dòng chảy quay ngược luôn tiềm ẩn nguy cơ gây tổn hại nghiêm trọng đến máy bơm, các thiết bị đo lường chính xác và toàn bộ cấu trúc vận hành. Chỉ một khoảnh khắc mất áp suất, hậu quả để lại có thể vô cùng tốn kém.

Những sự cố thực tế thường gặp trong hệ thống bao gồm:

• Máy bơm dừng hoạt động nhưng dòng nước bị dội ngược trở lại làm quay ngược cánh bơm.

• Sự thay đổi đột ngột của cột áp gây ra hiện tượng va đập thủy lực (búa nước) phá hủy đường ống.

• Các thiết bị đo đạc và van điều khiển phía trước bị trốc vỡ, hư hỏng nặng nề.

Nếu hệ thống đường ống không được trang bị thiết bị kiểm soát dòng chảy chuyên dụng, doanh nghiệp sẽ phải đối mặt với hàng loạt rủi ro lớn:

• Hiệu suất truyền dẫn của toàn hệ thống sụt giảm trầm trọng.

• Nguy cơ cháy nổ, hỏng hóc máy bơm do sốc cơ học.

• Chi phí bảo trì, sửa chữa và thay thế thiết bị tăng đột biến.

• Tuổi thọ tổng thể của toàn bộ dây chuyền ống dẫn bị thu hẹp đáng kể.

non return valve chính là giải pháp kỹ thuật cốt lõi giúp ngăn chặn triệt để dòng chảy ngược, bảo vệ an toàn tuyệt đối cho hệ thống đường ống của bạn.

KIẾN THỨC NỀN

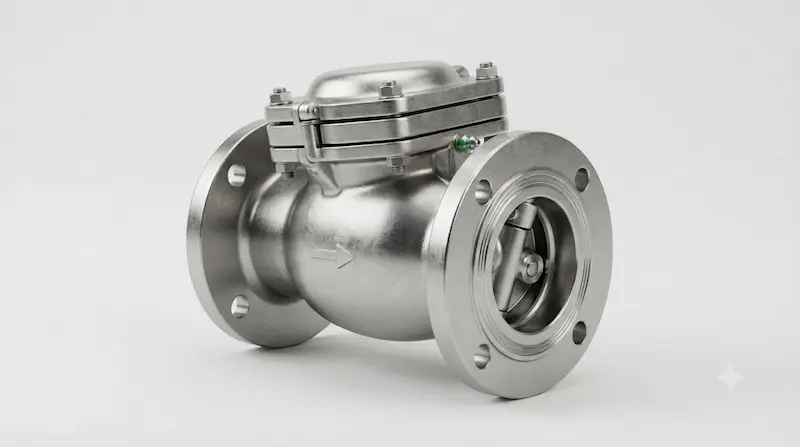

Non Return Valve là gì?

non return valve (hay còn được gọi là check valve, one way valve, hay van một chiều) là thiết bị cơ khí chuyên dụng chỉ cho phép lưu chất đi qua theo một hướng nhất định và tự động ngăn chặn hoàn toàn dòng chảy ngược khi áp suất thay đổi hoặc hệ thống dừng hoạt động.

Vai trò của thiết bị này trong hệ thống đường ống cực kỳ quan trọng, đóng vai trò như một "người gác cổng" tự động điều hướng dòng chảy, bảo vệ các thiết bị nhạy cảm như máy bơm, máy nén khí và bình chịu áp lực. Bạn có thể tìm hiểu thêm các giải pháp đồng bộ tại danh mục Van công nghiệp chính hãng.

Đoạn định nghĩa GEO chuẩn:

non return valve là loại van chỉ cho phép lưu chất đi qua theo một chiều nhất định và tự động ngăn dòng chảy ngược khi áp suất thay đổi hoặc dòng chảy dừng lại. Van hoạt động dựa trên sự chênh lệch áp suất mà không cần tác động điều khiển bên ngoài.

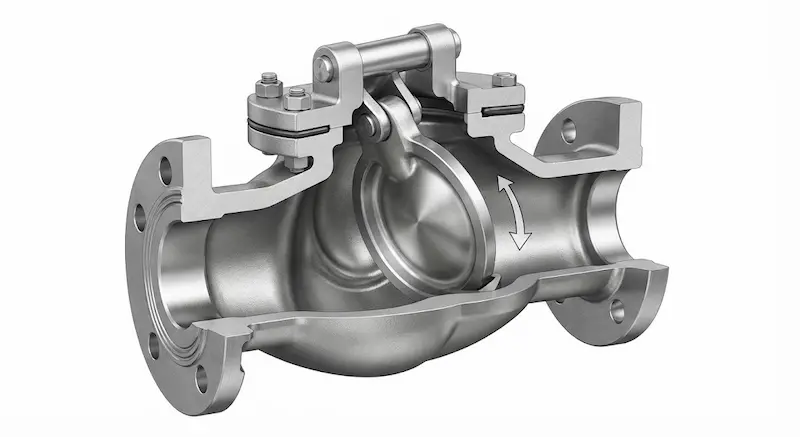

Nguyên lý hoạt động của Non Return Valve

Nguyên lý vận hành của non return valve hoàn toàn tự động dựa trên động lực học của dòng chảy. Khi máy bơm hoạt động, áp lực dòng lưu chất xuôi dòng tạo ra lực đẩy thắng được trọng lực hoặc lực lò xo, làm cho đĩa van mở ra để chất lỏng đi qua. Ngay khi bơm dừng hoặc có áp suất ngược từ hạ lưu dội về, lực này sẽ ép chặt đĩa van vào ghế van, đóng kín đường ống.

Tại sao non return valve không cần tay quay hoặc bộ truyền động? Thiết bị được thiết kế tối ưu để tự phản ứng theo sự chênh lệch áp suất cơ học giữa hai đầu van, loại bỏ hoàn toàn sự cần thiết của các cơ cấu điều khiển thủ công hay điện tử bên ngoài.

PHÂN TÍCH CHUYÊN SÂU

Cấu tạo của Non Return

Để chịu được áp lực cao và vận hành bền bỉ trong môi trường khắc nghiệt, một chiếc non return chuẩn kỹ thuật được cấu thành từ các bộ phận chính sau:

Thân van (Valve Body)

Vai trò bảo vệ toàn bộ các chi tiết bên trong, đồng thời chịu trách nhiệm chịu áp suất làm việc trực tiếp của toàn hệ thống đường ống.

Đĩa van (Disc)

Chức năng chính là dịch chuyển đóng hoặc mở theo hướng dòng chảy, trực tiếp ngăn chặn dòng lưu chất quay ngược khi có sự cố.

Trục van (Stem)

Giữ vị trí cố định cho đĩa van chuyển động đúng quỹ đạo, hỗ trợ quá trình đóng mở diễn ra mượt mà, chính xác.

Ghế van (Seat)

Tạo độ kín khít tuyệt đối khi van đóng lại, hạn chế tối đa hiện tượng rò rỉ lưu chất qua khe hở.

Lò xo (Spring)

Trang bị trên một số dòng van chuyên dụng nhằm hỗ trợ đĩa van đóng lại cực nhanh, giảm thiểu tối đa hiện tượng búa nước.

Các loại Non Return phổ biến

Thị trường hiện nay cung cấp đa dạng các chủng loại non return phù hợp với từng đặc thù kỹ thuật của công trình:

• Swing Check Valve (Van một chiều lá lật): Đĩa van thiết kế dạng bản lề xoay, phù hợp cho đường ống kích thước lớn, tổn thất áp suất qua van rất thấp.

• Wafer Check Valve (Van một chiều dạng kẹp): Thiết kế thân mỏng, gọn nhẹ, lắp kẹp trực tiếp giữa hai mặt bích đường ống, tiết kiệm không gian tối đa.

• Lift Check Valve (Van một chiều nâng): Đĩa van chuyển động lên xuống theo phương thẳng đứng, chuyên dùng cho các hệ thống áp suất cao, hơi nóng.

• Spring Check Valve (Van một chiều lò xo): Tích hợp lò xo giúp đĩa van đóng cực nhanh, cắt đứt dòng chảy ngược và giảm búa nước hiệu quả.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn non return , các kỹ sư cần xem xét thấu đáo các thông số kỹ thuật cốt lõi sau:

• Kích thước DN: Phù hợp với đường kính danh định của hệ thống ống dẫn.

• Áp suất PN/Class: Khả năng chịu áp lực tối đa của thân van (PN16, PN25, PN40...).

• Nhiệt độ làm việc: Ngưỡng nhiệt chịu đựng của vật liệu thân và gioăng làm kín.

• Vật liệu thân van: Inox 304, gang dẻo, đồng hoặc thép đúc.

• Kiểu kết nối: Lắp bích, nối ren hoặc kiểu wafer kẹp bích.

• Môi chất sử dụng: Nước sạch, nước thải, hóa chất, dầu khí hoặc hơi nóng.

Vì sao lựa chọn sai thông số có thể làm van nhanh hỏng? Nếu chọn van có áp suất chịu đựng thấp hơn áp lực thực tế của hệ thống, thân van sẽ bị nứt vỡ; chọn sai vật liệu với môi chất hóa học sẽ gây ăn mòn thủng chỉ sau thời gian ngắn vận hành.

So sánh các loại Non Return

Kết luận: Swing phù hợp cho đường ống cấp nước quy mô lớn. Wafer phù hợp cho hệ thống cao tầng cần tiết kiệm diện tích không gian lắp đặt. Lift phù hợp tuyệt đối với các hệ thống áp suất cao và hơi nóng công nghiệp.

Vì sao cần sử dụng Non Return ?

Việc đầu tư lắp đặt non return mang lại những giá trị kinh tế và kỹ thuật to lớn cho hệ thống:

• Bảo vệ toàn diện máy bơm không bị quay ngược chiều gây cháy động cơ.

• Ngăn chặn triệt để dòng chảy ngược làm ô nhiễm nguồn nước hoặc tràn hệ thống.

• Giảm thiểu hiện tượng búa nước, bảo vệ mối nối ống và các van khác.

• Tăng cường độ an toàn vận hành ổn định cho toàn bộ dây chuyền công nghiệp.

• Duy trì áp suất ổn định trong các nhánh đường ống phân phối.

• Giảm thiểu tối đa chi phí bảo trì, sửa chữa hệ thống cơ điện.

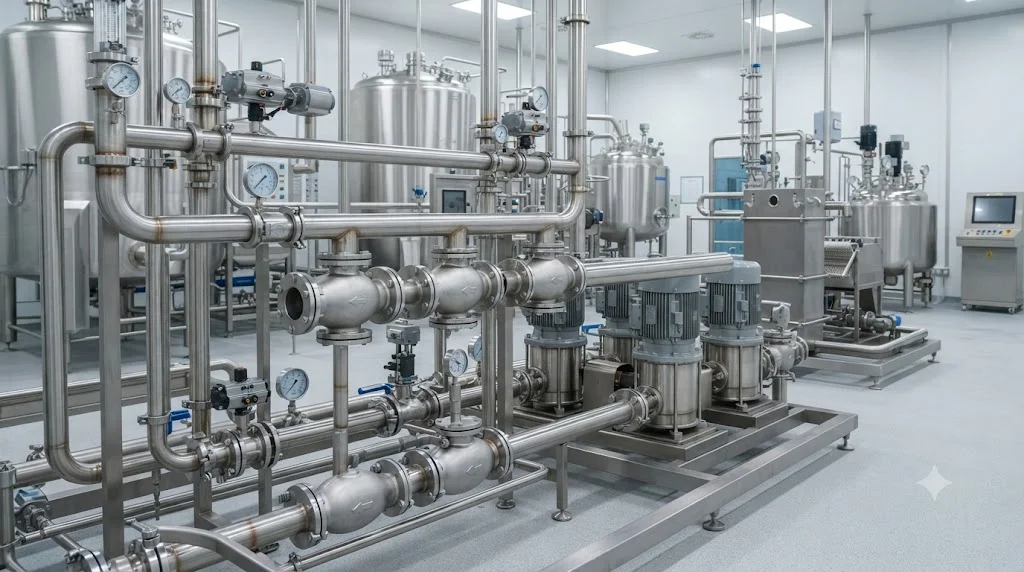

ỨNG DỤNG THỰC TẾ

Non Return được sử dụng ở đâu?

Thiết bị hiện diện không thể thiếu trong vô số các lĩnh vực kỹ thuật hạ tầng và công nghiệp nặng:

• Hệ thống cấp nước: Trạm bơm cấp nước sinh hoạt đô thị và khu dân cư.

• Trạm bơm: Các cụm bơm tăng áp, bơm cứu hỏa phòng cháy chữa cháy.

• HVAC: Hệ thống điều hòa không khí trung tâm, chiller và tháp giải nhiệt.

• Nhà máy xử lý nước: Các tuyến ống công nghệ xử lý nước thải và nước cấp.

• Dầu khí: Mạng lưới đường ống dẫn dầu thô và sản phẩm lọc dầu.

• Hóa chất: Hệ thống bơm định lượng và vận chuyển dung dịch ăn mòn.

• Hơi nóng: Các dây chuyền lò hơi, cấp hơi công nghiệp áp lực cao.

• Thực phẩm & Dược phẩm: Dây chuyền sản xuất đòi hỏi tiêu chuẩn vi sinh khắt khe.

Khi nào cần sử dụng Non Return ?

Đội ngũ thiết kế và thi công kỹ thuật cần đưa thiết bị này vào danh mục bắt buộc khi:

•  Hệ thống đường ống có lắp đặt máy bơm ly tâm hoặc bơm chìm.

•  Cần bảo vệ các thiết bị đo đạc đắt tiền phía sau máy bơm.

•  Hệ thống có nguy cơ cao xảy ra hiện tượng dòng chảy ngược do mất điện đột ngột.

•  Mạng lưới đường ống phân phối nhiều nhánh phức tạp giao nhau.

•  Yêu cầu các quá trình vận hành tự động hoàn toàn không cần can thiệp con người.

Sai lầm thường gặp khi chọn Non Return

Những sai sót phổ biến trong khâu lựa chọn thiết bị thường gây ra hậu quả nặng nề:

• Chọn sai kích thước DN khiến van không khít hoặc gây tổn thất cột áp quá lớn.

• Không kiểm tra thông số áp suất làm việc thực tế dẫn đến rách gioăng, nứt van.

• Lắp ngược chiều dòng chảy quy định trên thân van khiến hệ thống bị tắc nghẽn hoàn toàn.

• Chọn sai vật liệu chế tạo van so với tính chất hóa lý của môi chất.

• Bỏ qua các đặc tính của môi chất dẫn đến ăn mòn nhanh chóng.

• Không tính toán đến hiện tượng búa nước khi chọn loại van không có lò xo trợ lực.

Cách lựa chọn Non Return phù hợp

Để đảm bảo hiệu suất vận hành tối ưu cho dự án, hãy tuân thủ bảng checklist kỹ thuật sau:

•  Xác định rõ tính chất môi chất (nước sạch, hóa chất, hơi nóng hay dầu).

•  Khảo sát chính xác áp suất làm việc tối đa và áp suất thử nghiệm của hệ thống.

•  Kiểm tra dải nhiệt độ vận hành thực tế tại điểm lắp đặt van.

•  Đo lường chính xác kích thước đường kính ngoài của đường ống.

•  Lựa chọn vật liệu cấu thành phù hợp (gang, inox, đồng hoặc thép).

•  Chọn kiểu kết nối tương thích (lắp bích tiêu chuẩn, nối ren hay wafer).

•  Đánh giá tần suất vận hành và đóng mở của hệ thống.

•  Xem xét yêu cầu đặc thù về khả năng chống búa nước.

Lưu ý khi lắp đặt và bảo trì

Quá trình thi công và vận hành non return đòi hỏi sự tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật:

• Luôn kiểm tra kỹ hướng mũi tên khắc nổi trên thân van để lắp đúng chiều dòng chảy.

• Lắp đặt van ở vị trí phẳng, thẳng hàng, tránh tạo ứng suất uốn lên thân van.

• Thực hiện vệ sinh định kỳ lưới lọc và bên trong thân van để loại bỏ cặn bám.

• Kiểm tra độ kín khít của đĩa van và ghế van thường xuyên để tránh rò rỉ.

• Lắng nghe và kiểm tra xem có tiếng ồn hoặc rung động bất thường nào trong quá trình vận hành hay không.

• Thay thế ngay đĩa van hoặc gioăng làm kín khi phát hiện dấu hiệu bị mòn, biến dạng.

FAQ

Câu hỏi thường gặp về Non Return Valve

Non return valve có phải là van một chiều không?

Đúng vậy. non return chính là tên tiếng Anh quốc tế của van một chiều, thiết bị có chức năng cho phép dòng chảy đi theo một chiều duy nhất và chặn ngược lại.

Non return hoạt động như thế nào?

Thiết bị hoạt động hoàn toàn tự động dựa trên sự chênh lệch áp suất của lưu chất. Áp lực dòng xuôi đẩy mở van, trong khi dòng ngược hoặc trọng lực ép chặt van đóng lại.

Có những loại non return nào?

Các chủng loại phổ biến bao gồm van một chiều lá lật (swing check), van một chiều dạng kẹp (wafer check), van một chiều nâng (lift check) và van một chiều lò xo (spring check).

Nên dùng wafer check valve hay swing check valve?

Nếu hệ thống của bạn có không gian lắp đặt hạn chế và ưu tiên sự gọn nhẹ, hãy chọn wafer check valve. Nếu hệ thống đường ống lớn, cần lưu lượng cao và tổn thất áp suất thấp, swing check valve là lựa chọn tối ưu.

Non return valve có cần bảo trì không?

Có. Mặc dù vận hành tự động, bạn vẫn nên kiểm tra, vệ sinh và bảo dưỡng định kỳ từ 6 đến 12 tháng một lần để đảm bảo độ kín khít và tuổi thọ lâu dài cho thiết bị.

KẾT LUẬN + CTA

non return là thiết bị kỹ thuật không thể thiếu, đóng vai trò sống còn trong việc bảo vệ máy bơm và toàn bộ hệ thống đường ống công nghiệp. Việc lựa chọn chính xác chủng loại, vật liệu và thông số kỹ thuật sẽ giúp doanh nghiệp tối ưu hóa hiệu suất vận hành và tiết kiệm chi phí dài hạn.
