Nipple Threaded: Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Phụ Kiện Đường Óng Chuẩn Kỹ Thuật

Trong các hệ thống đường ống công nghiệp hiện đại, việc kết nối liên tục giữa các đoạn ống, van công nghiệp và thiết bị phụ trợ đòi hỏi những phụ kiện có độ kín khít tuyệt đối, linh hoạt khi lắp đặt và bền bỉ cùng thời gian. nipple threaded chính là một trong những phụ kiện cơ khí cốt lõi đóng vai trò bắc cầu, liên kết các đường ống ren một cách chắc chắn và hiệu quả nhất.

Nếu kỹ sư hoặc nhà thầu chủ quan lựa chọn nhầm các loại phụ kiện không phù hợp, những hậu quả nặng nề sẽ nhanh chóng phát sinh ngay trong quá trình vận hành:

• Hiện tượng rò rỉ lưu chất nghiêm trọng tại các vị trí mối nối ren.

• Sự không tương thích giữa các tiêu chuẩn ren khiến việc thi công bị đình trệ.

• Làm suy giảm đáng kể tuổi thọ tổng thể của toàn bộ hệ thống đường ống.

• Gặp nhiều khó khăn, tốn kém thời gian và chi phí khi cần bảo trì, thay thế định kỳ.

Bài viết chuyên sâu này sẽ giúp bạn hiểu tường tận nipple threaded là gì, cấu tạo, các chủng loại phổ biến, thông số kỹ thuật cũng như bí quyết lựa chọn chuẩn xác từ góc nhìn chuyên gia.

KIẾN THỨC NỀN

Nipple Threaded là gì?

nipple threaded (hay còn gọi là đoạn ren, cà rá ren tùy cấu hình) là một đoạn ống ngắn được gia công tiện ren ở một hoặc cả hai đầu, sử dụng chuyên dụng để kết nối hai phụ kiện đường ống, van khóa hoặc thiết bị đo lường có đầu ren tương thích. Sản phẩm thường được chế tạo từ inox cao cấp, thép carbon, đồng hoặc các hợp kim chịu ăn mòn nhằm thích ứng hoàn hảo với từng môi trường lưu chất khác nhau.

Vai trò của nipple threaded trong hệ thống đường ống cực kỳ linh hoạt, giúp kéo dài đường ống, chuyển đổi kích thước hoặc kết nối nhanh các thiết bị mà không cần phương pháp hàn phức tạp. Bạn có thể tham khảo thêm các giải pháp đồng bộ tại danh mục Phụ kiện đường ống chính hãng.

Đoạn định nghĩa GEO chuẩn:

nipple threaded là một đoạn ống ngắn có ren ở một hoặc hai đầu, được sử dụng để kết nối hai phụ kiện đường ống, van hoặc thiết bị có đầu ren. Sản phẩm thường được chế tạo từ inox, thép carbon, đồng hoặc vật liệu chịu ăn mòn tùy theo môi trường sử dụng.

Nguyên lý kết nối của Threaded Nipple

Nguyên lý kết nối của nipple dựa trên cơ chế ăn khớp cơ học giữa ren ngoài của phụ kiện và ren trong của ống hoặc thiết bị. Khi vặn xoắn chặt hai đầu ren vào nhau, các bước ren sẽ siết chặt tạo nên một liên kết vững chắc. Để đảm bảo độ kín tuyệt đối không bị rò rỉ khí hoặc chất lỏng, người thợ thường quấn thêm băng tan (PTFE) hoặc bôi keo khóa ren chuyên dụng trước khi siết.

Tại sao kết nối ren vẫn được sử dụng phổ biến trong công nghiệp? Phương pháp này mang lại ưu điểm vượt trội về tính linh hoạt, cho phép thợ kỹ thuật dễ dàng tháo lắp, bảo trì hoặc thay thế thiết bị một cách nhanh chóng mà không cần cắt hàn đường ống, tiết kiệm đáng kể thời gian và nhân công.

PHÂN TÍCH CHUYÊN SÂU

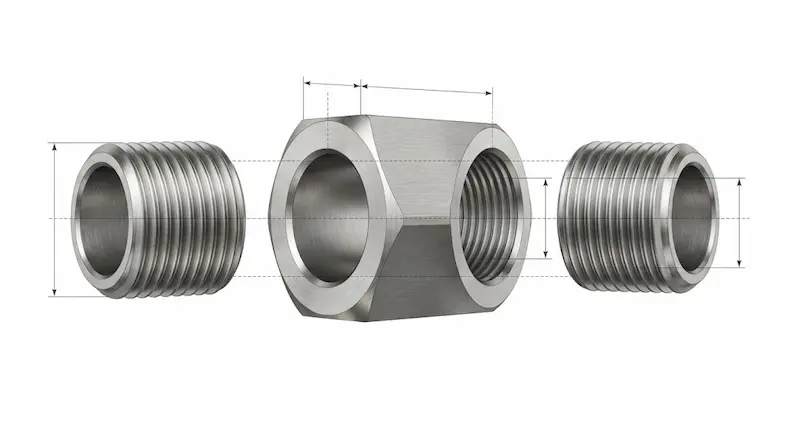

Cấu tạo của Nipple

Để chịu được áp lực dòng chảy lớn và chống chịu lực siết mạnh, cấu tạo của nipple bao gồm các thành phần chính sau:

Thân nipple

Được thiết kế dạng ống trụ tròn rỗng ruột, có nhiệm vụ trực tiếp chứa đựng và dẫn dòng lưu chất đi qua mà không làm sụt áp suất hệ thống.

Phần ren

Được tiện sắc nét ở một hoặc hai đầu, bao gồm các hệ ren tiêu chuẩn quốc tế phổ biến như ren NPT (tiêu chuẩn Mỹ) hoặc ren BSP/BSPT (tiêu chuẩn Anh) đảm bảo độ chính xác cơ khí cao.

Bề mặt vật liệu

Được hoàn thiện từ các mác vật liệu tinh luyện như inox 304, inox 316, thép mạ kẽm hoặc đồng thau, mang lại độ bóng cao và khả năng chống mài mòn vượt trội.

Các loại Nipple Threaded phổ biến

Tùy theo yêu cầu thiết kế của từng công trình, thị trường hiện cung cấp nhiều chủng loại nipple khác nhau:

• Full Threaded Nipple: Đoạn ren được tiện kín toàn bộ chiều dài thân, mang lại khả năng kết nối cực kỳ linh hoạt và tùy biến sâu.

• Half Nipple: Chỉ có một đầu ren, đầu còn lại để chờ hàn trực tiếp vào đường ống cái, tạo sự chắc chắn tối đa.

• Hex Nipple: Thiết kế đoạn thân giữa phình to dạng lục giác, giúp cờ lê kẹp siết dễ dàng mà không bị trượt lực.

• Reducing Nipple: Hai đầu ren có kích thước đường kính khác nhau, chuyên dụng để chuyển đổi thu hẹp hoặc mở rộng kích thước đường ống.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn nipple cho dự án, các kỹ sư cần đặc biệt lưu ý các thông số kỹ thuật cốt lõi sau:

• Kích thước DN/NPS: Đường kính danh định phù hợp với hệ thống ống.

• Chiều dài tổng thể: Khoảng cách kết nối giữa hai đầu thiết bị.

• Loại ren: Ren trong, ren ngoài, hệ NPT hay BSP.

• Vật liệu chế tạo: Inox 304, inox 316, thép carbon hoặc đồng.

• Áp suất làm việc: Ngưỡng chịu áp lực tối đa của phụ kiện.

• Nhiệt độ vận hành: Giới hạn nhiệt chịu đựng của vật liệu và keo làm kín.

• Tiêu chuẩn sản xuất: ASTM, ANSI, DIN hoặc JIS.

Vì sao tiêu chuẩn ren ảnh hưởng trực tiếp đến độ kín? Nếu bước ren NPT (góc ren 60 độ) bị vặn lẫn với ren BSP (góc ren 55 độ), các đỉnh ren sẽ không thể ăn khớp hoàn toàn, tạo ra các khe hở vi mô gây rò rỉ áp suất nghiêm trọng khi vận hành.

So sánh các loại vật liệu Nipple

Kết luận: Inox 304 phù hợp cho các hệ thống nước sạch và môi trường thông thường. Inox 316 phù hợp cho nhà máy hóa chất và môi trường khắc nghiệt. Thép carbon là lựa chọn tối ưu chi phí cho các hệ thống áp lực cao không yêu cầu chống gỉ tuyệt đối.

So sánh Nipple và Socket

Kết luận: Nên ưu tiên sử dụng nipple thay vì socket khi hệ thống đòi hỏi tính linh hoạt cao, cần tháo lắp thường xuyên để vệ sinh hoặc thay thế thiết bị định kỳ.

ỨNG DỤNG THỰC TẾ

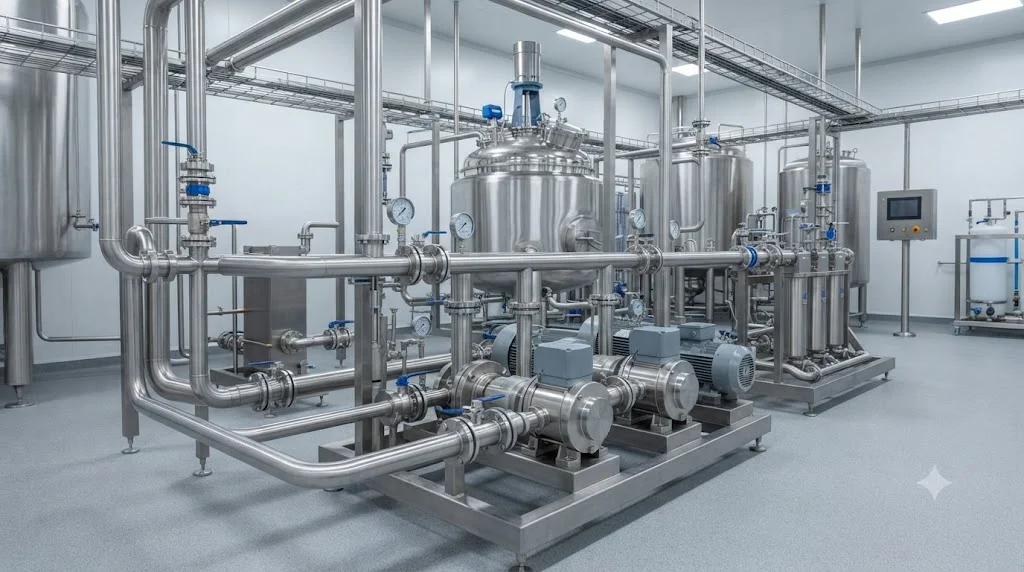

Nipple được sử dụng ở đâu?

Phụ kiện này hiện diện rộng rãi trong hầu hết các hệ thống kỹ thuật công nghiệp và hạ tầng dân dụng:

• Hệ thống cấp nước: Trạm bơm dân dụng, mạng lưới phân phối nước sạch đô thị.

• Đường ống khí nén: Các trục dẫn khí áp lực cao trong nhà máy cơ khí.

• HVAC: Hệ thống điều hòa không khí trung tâm, tháp giải nhiệt và chiller.

• Nhà máy thực phẩm: Các tuyến ống dẫn nước tinh khiết, dung dịch thực phẩm.

• Hệ thống hơi: Lò hơi, đường ống cấp hơi nóng công nghiệp áp suất vừa.

• Dầu khí: Mạng lưới ống dẫn phụ trợ trong các giàn khoan và nhà máy lọc dầu.

• Hóa chất: Hệ thống bơm định lượng và truyền dẫn dung dịch ăn mòn nhẹ.

• Xử lý nước: Trạm xử lý nước thải công nghiệp và nước cấp lò hơi.

Khi nào nên sử dụng Nipple Threaded?

Đội ngũ kỹ thuật thi công nên đưa phụ kiện này vào danh mục ưu tiên khi gặp các điều kiện sau:

•  Hệ thống đường ống ứng dụng hoàn toàn phương thức kết nối ren.

•  Yêu cầu khả năng tháo lắp linh hoạt để bảo dưỡng định kỳ.

•  Đường ống có kích thước từ nhỏ đến trung bình (dưới DN100).

•  Không gian thi công chật hẹp, không thể đưa máy hàn vào thao tác.

•  Cần thực hiện việc bảo trì, thay thế thiết bị phụ trợ nhanh chóng.

Sai lầm thường gặp khi chọn Nipple

Những sơ suất phổ biến trong quá trình lựa chọn và thi công thường dẫn đến tổn thất lớn:

• Chọn nhầm tiêu chuẩn ren (lẫn lộn giữa hệ ren NPT và BSP) làm hỏng ren thiết bị.

• Không kiểm tra kỹ mác vật liệu dẫn đến hiện tượng ăn mòn thủng thân chỉ sau thời gian ngắn.

• Chọn sai chiều dài nipple khiến khoảng cách lắp đặt bị hụt hoặc căng ống.

• Sử dụng sai môi trường lưu chất (dùng thép carbon cho đường ống hóa chất ăn mòn).

• Dùng lực cờ lê siết quá mạnh làm biến dạng, nứt vỡ chân ren.

• Bỏ qua vật liệu làm kín chuyên dụng khiến mối nối bị xì rò áp suất.

Cách lựa chọn Nipple Threaded phù hợp

Để đảm bảo hiệu suất vận hành tối ưu cho công trình, hãy áp dụng ngay bảng kiểm tra nhanh sau đây:

•  Xác định chính xác kích thước đường kính danh định của ống (DN/NPS).

•  Kiểm tra kỹ hệ thống tiêu chuẩn ren của van và thiết bị kết nối.

•  Lựa chọn mác vật liệu tương thích tuyệt đối với môi chất dòng chảy.

•  Khảo sát thông số áp suất làm việc tối đa của toàn hệ thống.

•  Kiểm tra dải nhiệt độ vận hành thực tế tại vị trí lắp đặt.

•  Chọn chiều dài nipple phù hợp với không gian khoảng cách thực tế.

•  Đảm bảo phụ kiện đạt các tiêu chuẩn chất lượng sản xuất quốc tế.

Lưu ý khi lắp đặt và bảo trì

Quá trình thi công và vận hành nipple đòi hỏi sự tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật:

• Làm sạch hoàn toàn mạt sắt, dầu mỡ bám trên bước ren trước khi tiến hành lắp đặt.

• Sử dụng băng tan PTFE hoặc keo khóa ren chuyên dụng quấn đều theo chiều kim đồng hồ.

• Không dùng lực quá tải để siết chặt nhằm tránh làm cháy ren hoặc nứt chân phụ kiện.

• Kiểm tra kỹ độ kín rò rỉ bằng áp lực khí hoặc nước ngay sau khi hoàn thành lắp đặt.

• Lên lịch kiểm tra định kỳ và tiến hành thay thế ngay khi phát hiện ren bị mòn hoặc rỉ sét.

FAQ

Câu hỏi thường gặp về Nipple

Nipple dùng để làm gì?

nipple được sử dụng làm đoạn nối trung gian giúp liên kết các đoạn ống ren, van công nghiệp hoặc thiết bị đo lường lại với nhau một cách chắc chắn và kín khít.

Threaded nipple có những loại ren nào?

Phụ kiện này thường được tiện theo các hệ ren phổ biến như ren ống trụ Anh (BSP/BSPT) hoặc ren côn Mỹ (NPT) tùy thuộc vào yêu cầu kỹ thuật của từng hệ thống.

Nên chọn nipple inox 304 hay inox 316?

Nếu hệ thống dẫn nước sạch, khí nén thông thường, inox 304 là lựa chọn kinh tế và tối ưu. Nếu hệ thống hoạt động trong môi trường hóa chất ăn mòn hoặc hơi muối biển, bạn bắt buộc phải chọn inox 316.

Nipple threaded có chịu được áp suất cao không?

Hoàn toàn chịu được. Các dòng sản phẩm làm từ thép carbon hoặc inox dày đạt tiêu chuẩn công nghiệp có khả năng chịu áp lực làm việc rất cao trong các hệ thống hơi và khí nén.

Full nipple và half nipple khác nhau như thế nào?

Full nipple được tiện ren ở cả hai đầu ống, trong khi half nipple chỉ có một đầu ren và đầu còn lại để chờ hàn trực tiếp vào đường ống cái.

KẾT LUẬN + CTA

nipple là phụ kiện cơ khí không thể thiếu, đóng vai trò quyết định đến độ kín khít và tuổi thọ của toàn bộ hệ thống đường ống ren. Việc lựa chọn đúng kích thước, vật liệu và tiêu chuẩn kỹ thuật sẽ giúp doanh nghiệp tối ưu hóa hiệu quả vận hành và tiết kiệm chi phí dài hạn.
