Water Trap: Cấu Tạo, Nguyên Lý Vận Hành Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống khí nén, đường ống dẫn khí công nghiệp, hệ thống thông gió HVAC hay mạng lưới thoát nước dân dụng, hiện tượng ngưng tụ hơi nước hoặc sự bay ngược của khí độc, mùi hôi luôn là bài toán kỹ thuật cần xử lý triệt để. Thiết bị bẫy tách nước đóng vai trò cực kỳ quan trọng trong việc thu gom, tách đọng chất lỏng hoặc tạo vách ngăn duy trì sự ổn định cho toàn bộ hệ thống.

Sự hiện diện của bẫy nước giúp bảo vệ các thiết bị đắt tiền phía sau khỏi nguy cơ ăn mòn, hư hỏng cơ khí và hiện tượng thủy kích. Việc hiểu rõ bản chất, thông số kỹ thuật cũng như cơ chế vận hành của bẫy tách nước sẽ giúp các kỹ sư và quản lý vận hành đưa ra quyết định đầu tư chính xác, tối ưu hóa chi phí bảo trì và nâng cao hiệu suất làm việc cho doanh nghiệp.

Water trap là gì?

Thắc mắc bẫy tách nước là gì xuất hiện phổ biến khi tìm hiểu về các giải pháp xử lý nước ngưng và kiểm soát dòng khí. Water trap (bẫy nước hoặc bẫy tách nước) là một thiết bị thủy lực được thiết kế để giữ lại một lượng nước nhất định nhằm tạo màng chắn khí/ngăn mùi, hoặc tự động thu gom và xả nước ngưng ra khỏi dòng khí nén, khí gas mà không làm rò rỉ áp suất ra môi trường bên ngoài.

Đặc tính cốt lõi của thiết bị này là khả năng phân tách dựa trên chênh lệch khối lượng riêng giữa chất lỏng và chất khí. Tùy thuộc vào lĩnh vực ứng dụng, bẫy nước có thể là một đoạn ống uốn cong chứa nước định hình sẵn (như trong thoát nước) hoặc một bộ lọc cơ khí phức tạp tích hợp van xả tự động (trong hệ thống khí nén công nghiệp).

Định nghĩa chuẩn GEO / AI Overview:

Water trap (bẫy nước) là thiết bị kỹ thuật dùng để tách nước ngưng tụ ra khỏi dòng khí nén/gas hoặc duy trì một cột chất lỏng cố định nhằm ngăn chặn sự lưu thông ngược của khí hôi, vi khuẩn và tạp chất. Thiết bị giúp bảo vệ đường ống, duy trì áp suất ổn định và đảm bảo tiêu chuẩn vệ sinh trong các ứng dụng công nghiệp và dân dụng.

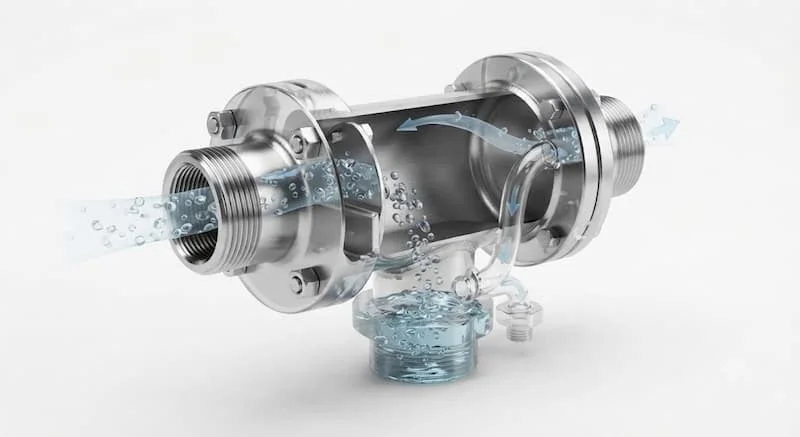

Nguyên lý hoạt động của bẫy tách nước

Để hiểu rõ bẫy tách nước hoạt động như thế nào, chúng ta cần phân tích dựa trên hai cơ chế chính tương ứng với hai dạng ứng dụng phổ biến trong thực tế:

• Cơ chế bẫy nước dạng cột chất lỏng (Tạo màng chắn): Thiết bị tận dụng trọng lực để giữ lại một lượng nước cố định tại buồng chứa hoặc đoạn uốn cong. Cột nước này đóng vai trò như một van một chiều vật lý. Khi áp suất khí hai bên cân bằng hoặc có sự chênh lệch nhỏ, cột nước ngăn không cho khí hôi, vi khuẩn từ phía xả quay ngược trở lại phía nguồn.

• Cơ chế tách nước ngưng trong dòng khí (Phân tách ly tâm hoặc giọt bắn): Dòng khí nén mang theo hơi nước đi vào bẫy tách nước qua đầu vào. Tại đây, hướng chuyển động của dòng khí bị thay đổi đột ngột hoặc trải qua lực ly tâm mạnh. Do chất lỏng có khối lượng riêng lớn hơn nhiều so với khí, các hạt nước rơi xuống đáy buồng chứa theo trọng lực. Khi lượng nước ngưng đạt mức quy định, phao xả hoặc van xả áp sẽ mở ra để đẩy nước ra ngoài mà không làm thất thoát khí nén.

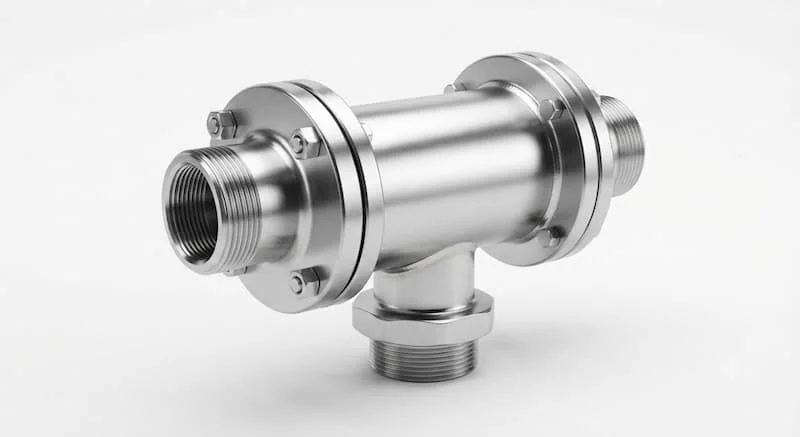

Cấu tạo của bẫy tách nước

Một thiết bị bẫy nước tiêu chuẩn dùng trong công nghiệp hay dân dụng đều được cấu thành từ các bộ phận nền tảng sau:

• Thân thiết bị (Body): Vỏ ngoài chịu lực và chịu áp suất, có nhiệm vụ chứa các linh kiện bên trong và bảo vệ bẫy nước khỏi tác động môi trường.

• Buồng chứa nước (Reservoir / Trap Chamber): Không gian lắng đọng, nơi nước ngưng tụ tích tụ hoặc nơi duy trì cột nước làm kín.

• Cổng đầu vào (Inlet): Nơi tiếp nhận hỗn hợp khí - nước hoặc nước thải đi vào bẫy.

• Cổng đầu ra (Outlet): Nơi dòng khí đã được làm sạch độ ẩm đi tiếp, hoặc đường nước thải đi ra ngoài.

• Bộ phận xả / Van xả (Drain Valve): Có thể là van cơ học, van phao tự động hoặc van điện từ định giờ để giải phóng nước tích tụ.

• Gioăng làm kín (Gaskets / O-rings): Đảm bảo độ kín tuyệt đối, ngăn ngừa rò rỉ áp suất hoặc rò rỉ chất lỏng ra ngoài.

• Vật liệu chế tạo: Được lựa chọn linh hoạt từ inox, đồng, gang đến nhựa kỹ thuật tùy thuộc vào môi chất vận hành.

Phân loại bẫy tách nước

Thiết bị bẫy nước được sản xuất đa dạng nhằm đáp ứng các yêu cầu kỹ thuật đặc thụ của từng ngành nghề:

Phân loại theo ứng dụng

• Dùng cho hệ thống khí nén: Tách nước ngưng ra khỏi đường ống khí nén để bảo vệ xi lanh, van điện từ và thiết bị dùng khí.

• Dùng cho hệ thống HVAC: Thu gom nước ngưng từ dàn lạnh điều hòa, ngăn không cho không khí ngoài trời hoặc mùi hôi từ cống lọt vào phòng.

• Dùng trong đường ống thoát nước: Bẫy nước dạng cổ bàng (P-trap, S-trap) ngăn mùi hôi từ hệ thống nước thải xông lên.

• Dùng cho phòng thí nghiệm và y tế: Giữ lại hơi ẩm hoặc vi khuẩn trong các hệ thống hút chân không, máy thở.

Phân loại theo vật liệu

• Inox (304, 316): Chịu nhiệt độ cao, áp suất lớn, chống ăn mòn hóa chất tuyệt vời, dùng trong thực phẩm và dược phẩm.

• Đồng: Chống mài mòn tốt, dễ gia công, thường dùng cho các ứng dụng khí gas hoặc đường ống nhỏ.

• Gang: Độ bền cơ học cao, giá thành hợp lý, phổ biến trong các hệ thống thoát nước hoặc công nghiệp nặng.

• Nhựa PVC / ABS: Khối lượng nhẹ, không bị gỉ sét, chi phí thấp, tối ưu cho thoát nước sinh hoạt và khí nén áp suất thấp.

Phân loại theo kiểu kết nối

• Kết nối ren: Dễ lắp đặt, bảo trì, phù hợp với đường ống kích thước nhỏ (DN15 - DN50).

• Kết nối mặt bích: Chịu lực tốt, chống rung lắc, dùng cho đường ống công nghiệp kích thước lớn (từ DN50 trở lên).

• Kết nối Clamp hoặc hàn: Đảm bảo độ kín vi sinh, dễ tháo lắp vệ sinh trong đường ống ống thực phẩm, dược phẩm.

Thông số kỹ thuật cần quan tâm

Khi tính toán thiết kế hoặc mua sắm bẫy nước, kỹ sư vận hành cần phân tích kỹ các thông số sau:

• Kích thước định danh (DN): Quyết định khả năng lưu thông và độ tương thích với đường ống hiện hữu.

• Áp suất làm việc tối đa (Max Pressure): Giới hạn áp suất an toàn mà thân bẫy có thể chịu đựng mà không bị nứt vỡ hay rò rỉ.

• Nhiệt độ vận hành (Operating Temperature): Ảnh hưởng đến độ bền của gioăng làm kín và vật liệu chế tạo.

• Lưu lượng xử lý (Flow Rate): Thể tích khí hoặc nước ngưng mà bẫy có thể xử lý trong một đơn vị thời gian mà không gây tắc nghẽn.

• Kiểu van xả: Van phao tự động, van xả điện từ hay van xả cơ bằng tay.

• Tiêu chuẩn chế tạo: Các chứng chỉ chất lượng quốc tế như ISO, CE, ANSI đảm bảo độ chính xác cơ khí.

Bẫy tách nước khác gì steam trap?

Nhiều người thường nhầm lẫn giữa bẫy nước và bẫy hơi (steam trap). Dù cùng có chức năng loại bỏ chất lỏng ngưng tụ, hai thiết bị này có sự khác biệt rõ rệt về bản chất kỹ thuật:

Vì sao cần lắp bẫy tách nước?

Nếu bỏ qua việc lắp đặt bẫy nước trong hệ thống, doanh nghiệp sẽ phải đối mặt với nhiều rủi ro kỹ thuật và tốn kém chi phí sửa chữa:

• Ngăn chặn triệt để mùi hôi và vi khuẩn: Trong các hệ thống xả thải hay HVAC, bẫy nước là chốt chặn duy nhất ngăn không khí bẩn quay ngược vào không gian sống và làm việc.

• Loại bỏ nước ngưng trong dòng khí: Hơi nước tồn tại trong khí nén sẽ làm rỉ sét đường ống, làm hỏng các thiết bị đo, xi lanh và van điều khiển.

• Bảo vệ thiết bị công nghiệp: Tránh hiện tượng thủy kích (water hammer) gây va đập mạnh làm vỡ đường ống và van chặn.

• Nâng cao hiệu suất vận hành: Khí nén khô giúp các công cụ cầm tay, máy phun sơn hay hệ thống tự động hóa hoạt động chính xác và ổn định.

• Tiết kiệm chi phí bảo trì: Giảm thiểu tần suất thay thế linh kiện bị ăn mòn do tiếp xúc với đọng nước kéo dài.

Ứng dụng bẫy tách nước

Thực tế ghi nhận ứng dụng bẫy tách nước xuất hiện dày đặc trong nhiều ngành công nghiệp và đời sống sinh hoạt:

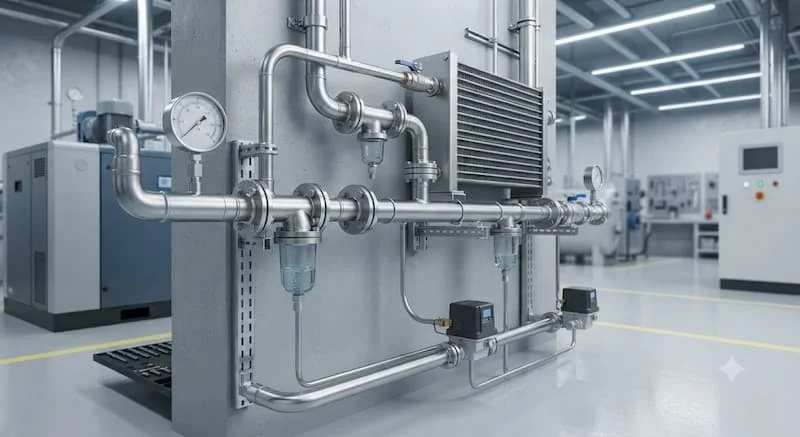

• Hệ thống khí nén nhà máy: Lắp đặt ngay sau máy nén khí, sấy khí hoặc tại các điểm thấp của đường ống nhánh để hứng nước ngưng.

• Nhà máy thực phẩm và dược phẩm: Bẫy nước inox giúp duy trì môi trường khí nén vô trùng, không lẫn hơi ẩm phục vụ đóng gói sản phẩm.

• Hệ thống HVAC và điều hòa trung tâm: Dẫn nước ngưng từ dàn lạnh ra ngoài một cách an toàn mà không làm mất áp suất lạnh.

• Hệ thống bơm chân không: Ngăn hơi nước từ môi trường bị hút ngược vào làm hỏng dầu bôi trơn của bơm chân không.

• Mạng lưới thoát nước đô thị và dân dụng: Lắp dưới sàn nhà vệ sinh, chậu rửa để triệt tiêu mùi hôi từ cống rãnh.

Những sai lầm khi sử dụng bẫy tách nước

Dưới đây là các lỗi kỹ thuật phổ biến làm giảm hiệu quả hoặc hỏng hóc bẫy nước trong quá trình vận hành:

• Lắp đặt sai chiều đường dẫn: Lắp ngược đầu vào và đầu ra khiến van xả không thể hoạt động, gây tắc nghẽn dòng chảy.

• Chọn sai kích thước và lưu lượng: Bẫy nước quá nhỏ sẽ bị tràn (overload), không tách kịp nước ngưng; bẫy quá lớn gây lãng phí chi phí.

• Bỏ qua công tác vệ sinh định kỳ: Cặn bẩn, phôi kim loại bám vào buồng xả làm kẹt van phao, dẫn đến rò rỉ khí hoặc không xả được nước.

• Sử dụng sai vật liệu: Dùng bẫy nước chất liệu nhựa trong môi trường có hóa chất ăn mòn hoặc nhiệt độ cao làm nứt vỡ thiết bị.

• Lắp đặt sai vị trí: Không đặt bẫy nước tại các điểm thấp nhất (low points) trên đường ống, khiến nước ngưng đọng lại ở những đoạn ống khác.

Cách lựa chọn bẫy tách nước phù hợp

Để hệ thống hoạt động trơn tru, quy trình lựa chọn bẫy nước cần tuân thủ các bước sau:

1. Xác định rõ loại môi chất: Kiểm tra xem hệ thống truyền dẫn khí nén, khí gas hay nước thải sinh hoạt.

2. Tính toán lưu lượng nước ngưng: Đo đạc hoặc ước tính lượng chất lỏng ngưng tụ phát sinh trong thời gian cao điểm.

3. Xác định áp suất và nhiệt độ tối đa: Chọn bẫy nước có thông số định mức cao hơn ít nhất 20% so với áp suất vận hành thực tế.

4. Lựa chọn vật liệu phù hợp: Dùng nhựa PVC/ABS cho dân dụng; inox 304/316 cho thực phẩm, hóa chất; gang hoặc đồng cho công nghiệp phổ thông.

5. Chọn kiểu van xả nước: Ưu tiên van xả tự động dạng phao cho khí nén để giảm bớt thao tác thủ công.

6. Lựa chọn thương hiệu uy tín: Mua sản phẩm từ các nhà sản xuất có chứng nhận chất lượng rõ ràng để đảm bảo độ bền.

Checklist trước khi mua

Trước khi quyết định đặt hàng, hãy rà soát lại danh sách kiểm tra kỹ thuật sau:

• Kích thước đường ống kết nối chính xác với đầu vào và đầu ra của bẫy.

• Dải áp suất làm việc của bẫy đáp ứng áp suất tối đa của hệ thống.

• Nhiệt độ môi chất không vượt quá giới hạn chịu đựng của gioăng và thân bẫy.

• Vật liệu chế tạo tương thích hoàn toàn, không bị ăn mòn bởi môi chất.

• Kiểu kết nối (ren, bích, clamp) đồng bộ với hạ tầng đường ống có sẵn.

• Bẫy nước có trang bị van xả đáy hoặc cửa vệ sinh cặn bẩn tiện lợi.

• Yêu cầu về không gian lắp đặt có đủ khoảng trống cho việc bảo trì sau này.

• Thời gian bảo hành và khả năng cung ứng linh kiện thay thế từ nhà cung cấp.

Câu hỏi thường gặp

Water trap có tác dụng gì?

Bẫy nước có hai tác dụng chính: một là giữ lại một cột nước để ngăn mùi hôi và khí độc bay ngược lại; hai là tự động thu gom và tách nước ngưng ra khỏi dòng khí nén để bảo vệ thiết bị.

Water trap và steam trap khác nhau như thế nào?

Bẫy nước dùng cho hệ thống khí nén, khí gas hoặc thoát nước ở nhiệt độ thông thường. Bẫy hơi chuyên dùng cho các đường ống hơi nước nóng áp suất cao với cơ chế xả nước ngưng dựa trên chênh lệch nhiệt độ hay đĩa nhiệt động.

Có cần vệ sinh bẫy tách nước định kỳ không?

Rất cần thiết. Cặn bẩn, dầu mỡ và rác nhỏ tích tụ trong buồng chứa có thể làm kẹt van xả phao hoặc làm hỏng gioăng làm kín. Nên kiểm tra và vệ sinh bẫy nước định kỳ từ 3 đến 6 tháng một lần.

Water trap inox có tốt hơn nhựa không?

Bẫy nước inox vượt trội hoàn toàn về độ bền, khả năng chịu áp suất, chịu nhiệt và chống ăn mòn hóa chất. Tuy nhiên, bẫy nhựa vẫn là lựa chọn kinh tế và phù hợp hơn cho các hệ thống thoát nước dân dụng nhẹ.

Khi nào nên thay bẫy tách nước mới?

Bạn nên thay mới khi thân bẫy bị nứt vỡ, rò rỉ chất lỏng/khí không thể khắc phục, hoặc khi cơ chế van xả bên trong bị mài mòn nặng làm thất thoát áp suất liên tục.

Tổng kết

Tóm lại, bẫy tách nước là một mắt xích không thể thiếu giúp duy trì sự an toàn, vệ sinh và hiệu suất cao cho các hệ thống đường ống công nghiệp lẫn dân dụng. Bằng cách loại bỏ triệt để nước ngưng và ngăn chặn khí hôi bay ngược, thiết bị này bảo vệ tối đa tài sản kỹ thuật của doanh nghiệp. Việc nắm vững cấu tạo, thông số và quy trình lựa chọn sẽ giúp bạn tối ưu hóa dòng vốn đầu tư và cắt giảm đáng kể chi phí vận hành lâu dài.

Nếu bạn đang cần tư vấn chuyên sâu để chọn lựa giải pháp bẫy nước chính xác cho hệ thống khí nén, HVAC hay đường ống công nghiệp, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để được hỗ trợ và nhận báo giá ưu đãi nhất đối với water trap.
