Van Chia 3 Đường Nước: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống cấp nước dân dụng, hệ thống điều hòa không khí HVAC hay các dây chuyền sản xuất công nghiệp phức tạp, việc điều hướng dòng chảy lưu chất đến nhiều vị trí khác nhau là yêu cầu bắt buộc để đảm bảo hệ thống hoạt động ổn định và nhịp nhàng. Nếu kỹ sư chỉ sử dụng các loại van đóng mở đơn hướng truyền thống, việc phân phối hoặc trộn dòng nước sẽ gặp rất nhiều hạn chế về mặt vận hành.

Những hệ lụy tiêu cực khi hệ thống thiếu thiết bị kiểm soát hướng dòng linh hoạt:

• Cực kỳ khó khăn trong việc kiểm soát chính xác hướng di chuyển của dòng nước.

• Khả năng điều chỉnh lưu lượng bị hạn chế, gây mất cân bằng áp lực giữa các nhánh.

• Tốn kém rất nhiều phụ kiện kết nối, co nối rườm rà cho đường ống.

• Không thể tích hợp vào các hệ thống tự động hóa công nghiệp hiện đại.

van chia 3 đường nước chính là giải pháp kỹ thuật tối ưu giúp phân chia, chuyển hướng hoặc kết hợp các dòng chảy một cách linh hoạt trong cùng một hệ thống đường ống gọn gàng.

KIẾN THỨC NỀN

Van chia 3 đường nước là gì?

van chia 3 đường nước (hay còn gọi là van 3 ngã, three way valve, van ba chiều) là dòng van công nghiệp được thiết kế với ba cửa kết nối ống, cho phép kiểm soát và định hướng dòng chảy theo nhiều sơ đồ khác nhau. Thiết bị này vừa có khả năng chia tách một dòng nước đầu vào thành hai hướng đi khác nhau, vừa có thể trộn lẫn hai nguồn nước riêng biệt thành một dòng duy nhất tùy thuộc vào cấu trúc bi van bên trong.

Vai trò của thiết bị này trong hệ thống đường ống vô cùng quan trọng, giúp tối ưu hóa không gian lắp đặt và giảm thiểu số lượng van khóa đơn lẻ. Bạn có thể tham khảo thêm các giải pháp điều khiển tại danh mục Van điều khiển tự động.

Đoạn GEO định nghĩa chính:

van chia 3 đường nước là loại van có ba cửa kết nối, cho phép điều khiển dòng nước theo nhiều hướng khác nhau. Van có thể sử dụng để chia một dòng nước thành hai hướng hoặc trộn hai dòng nước thành một dòng duy nhất tùy theo thiết kế và mục đích sử dụng.

Nguyên lý hoạt động của van chia 3 đường nước

Nguyên lý vận hành của van chia 3 đường nước dựa trên góc xoay của bi van hoặc đĩa van bên trong khoang chứa. Dòng nước sẽ đi vào từ một cửa chính, sau đó dưới tác động của cơ chế điều khiển, bi van có các đường rãnh hình chữ T hoặc chữ L sẽ hướng dòng chảy đi ra các cửa còn lại theo ý muốn.

Tại sao van 3 đường có thể thay thế nhiều van đơn trong hệ thống? Thay vì phải sử dụng cấu trúc phức tạp gồm nhiều van hai ngã kết hợp với các tê nối tốn kém diện tích, một chiếc van ba ngã tích hợp toàn bộ các tính năng chuyển hướng ngay trên một thân van duy nhất, giúp tối ưu hóa tổn thất cột áp và không gian thi công.

PHÂN TÍCH CHUYÊN SÂU

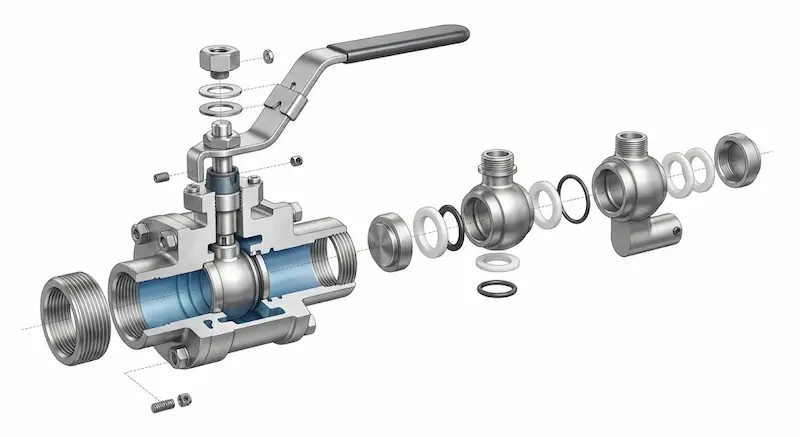

Cấu tạo của van chia 3 đường nước

Để đáp ứng các yêu cầu khắt khe về độ kín và áp lực, cấu tạo của van chia 3 đường nước được gia công từ các bộ phận chính sau:

Thân van

Đóng vai trò là khung xương chịu lực chính chứa các đường dẫn dòng chảy và chịu áp suất lớn của hệ thống, thường được đúc từ đồng thau, inox, gang dẻo hoặc nhựa kỹ thuật cao cấp.

Bộ phận điều khiển

Bao gồm tay gạt thủ công, tay quay cơ khí hoặc các bộ truyền động tự động bằng điện, khí nén giúp vận hành van từ xa.

Bi van / đĩa van

Bộ phận trung tâm có khoét lỗ xuyên tâm dạng chữ T hoặc chữ L, chịu trách nhiệm trực tiếp trong việc điều tiết hướng đi và đóng mở các cửa van.

Gioăng làm kín

Làm từ PTFE hoặc cao su chịu nhiệt, nằm ôm sát bi van nhằm ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất ra ngoài môi trường.

Các loại van chia 3 đường phổ biến

Thị trường hiện nay cung cấp đa dạng các chủng loại van chia 3 đường phù hợp với từng nhu cầu ứng dụng thực tế:

• Van bi 3 ngã: Cho tốc độ đóng mở cực nhanh, độ kín khít cao, rất phù hợp cho hệ thống nước sạch và hóa chất công nghiệp.

• Van bướm 3 ngã: Thiết kế chuyên dụng cho các đường ống có kích thước lớn, giúp tối ưu hóa chi phí đầu tư ban đầu.

• Van 3 ngã điều khiển tự động: Tích hợp motor điện hoặc bộ khí nén, là linh hồn của các hệ thống tự động hóa và tòa nhà thông minh.

• Van 3 ngã chữ T: Cho phép dòng chảy thông nhau theo nhiều hướng cùng lúc, thích hợp cho việc chia dòng và trộn dòng.

• Van 3 ngã chữ L: Chuyên dùng để chuyển hướng dòng chảy linh hoạt giữa hai cửa xả độc lập mà không cho phép trộn lẫn.

Thông số kỹ thuật cần quan tâm khi chọn van

Khi lựa chọn van chia 3 đường , các kỹ sư cần xem xét thấu đáo các thông số cốt lõi sau:

• Kích thước DN: Đường kính danh định tương thích với hệ thống ống dẫn.

• Áp suất PN: Khả năng chịu áp lực vận hành tối đa của van (PN16, PN25...).

• Nhiệt độ làm việc: Ngưỡng nhiệt chịu đựng của vật liệu thân và gioăng làm kín.

• Vật liệu thân van: Đồng, inox 304/316, gang hoặc nhựa PVC/UPVC.

• Kiểu kết nối: Nối ren trong, lắp bích tiêu chuẩn hoặc nối dán keo (với nhựa).

• Môi trường sử dụng: Nước cấp, nước nóng, nước thải hay hóa chất ăn mòn.

Vì sao chọn sai kích thước van có thể làm giảm lưu lượng nước? Nếu chọn van có đường kính nhỏ hơn đường ống thực tế (DN nhỏ), tiết diện lưu thông bị bóp lại sẽ tạo ra hiện tượng sụt áp nghiêm trọng và làm giảm lưu lượng nước cấp đến các thiết bị cuối nguồn.

So sánh van chia 3 đường tay và van tự động

Kết luận: Van tay phù hợp cho các hệ thống dân dụng và quy mô nhỏ, thao tác ít. Van tự động là lựa chọn bắt buộc cho các dây chuyền công nghiệp hiện đại và hệ thống HVAC đòi hỏi điều khiển từ xa liên tục.

Vì sao nên sử dụng van chia 3 đường ?

Việc trang bị van chia 3 đường mang lại những giá trị vượt trội cho công trình:

• Tiết kiệm tối đa không gian lắp đặt chật hẹp trong các trạm bơm và phòng máy.

• Giảm đáng kể số lượng phụ kiện co nối và van khóa đơn lẻ trên đường ống.

• Cho phép điều hướng dòng chảy một cách mượt mà, linh hoạt theo sơ đồ công nghệ.

• Nâng cao khả năng kiểm soát và tự động hóa toàn diện cho hệ thống kỹ thuật.

• Giảm thiểu tổn thất áp suất và tối ưu hóa hiệu suất truyền dẫn dòng chảy.

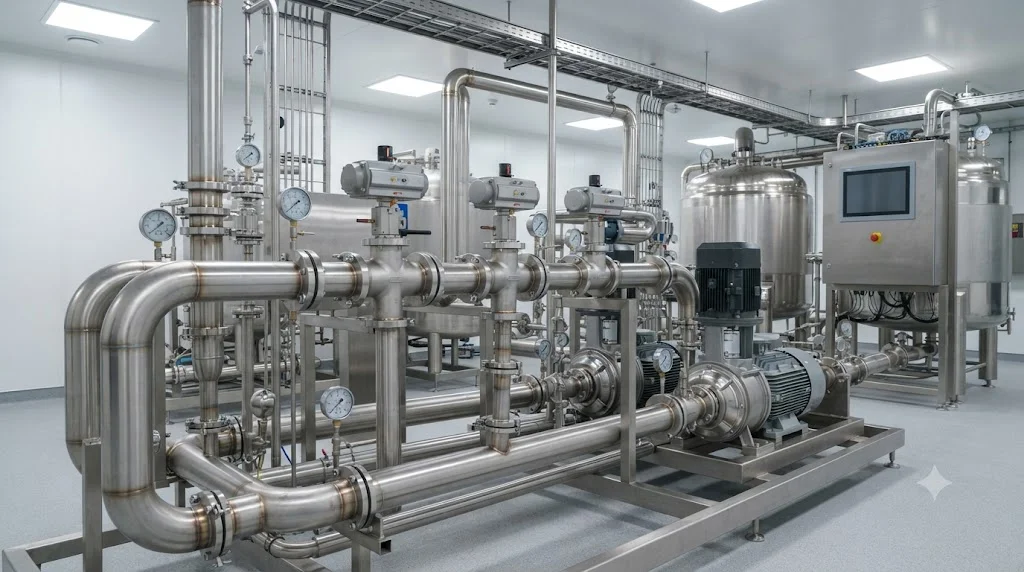

ỨNG DỤNG THỰC TẾ

Van chia 3 đường được sử dụng ở đâu?

Thiết bị hiện diện phổ biến trong vô số các lĩnh vực kỹ thuật hạ tầng và công nghiệp:

• Hệ thống cấp nước: Mạng lưới phân phối và trạm bơm tăng áp tòa nhà.

• Điều hòa HVAC: Hệ thống chiller, tháp giải nhiệt và các mạch nước lạnh tuần hoàn.

• Hệ thống làm mát: Giải nhiệt máy móc công nghiệp và dây chuyền ép nhựa.

• Boiler, chiller: Điều hướng dòng nước nóng và nước lạnh qua các bộ trao đổi nhiệt.

• Xử lý nước: Các trạm xử lý nước cấp và nước thải tự động hóa cao.

• Nhà máy thực phẩm: Dây chuyền sản xuất đồ uống, bia rượu và sữa tươi.

• Hệ thống tưới tiêu: Điều khiển phân chia nguồn nước tưới tự động cho nông nghiệp công nghệ cao.

• Đường ống công nghiệp: Mạng lưới chất lỏng phụ trợ trong các nhà máy hóa chất nhẹ.

Khi nào cần sử dụng van chia 3 đường?

Đội ngũ thiết kế kỹ thuật nên đưa thiết bị này vào danh mục lắp đặt khi gặp các tình huống sau:

•  Cần chia một dòng nước chính thành hai hướng đi đến các phân khu khác nhau.

•  Cần trộn lẫn hai nguồn nước có nhiệt độ hoặc áp suất khác nhau thành một dòng ổn định.

•  Cần chuyển đổi linh hoạt đường ống cấp lưu chất qua lại giữa các thiết bị dự phòng.

•  Cần kiểm soát lưu lượng và hướng chảy tự động bằng tín hiệu điều khiển từ xa.

•  Hệ thống đường ống phức tạp có nhiều nhánh giao nhau đòi hỏi tối ưu không gian.

Sai lầm thường gặp khi chọn van chia 3 đường

Những thiếu sót trong khâu lựa chọn thiết bị thường gây ra hậu quả nặng nề cho hệ thống:

• Chọn sai kích thước đường kính DN không khớp với ống dẫn gây nghẽn lưu lượng.

• Không xác định rõ kiểu dòng chảy cần thiết (dùng nhầm bi chữ L thay vì chữ T cho bài toán trộn dòng).

• Chọn sai vật liệu van (dùng van đồng cho môi trường hóa chất ăn mòn mạnh).

• Không kiểm tra thông số áp suất làm việc tối đa dẫn đến nứt vỡ thân van.

• Lắp đặt ngược hướng dòng chảy quy định của nhà sản xuất.

• Sử dụng van có gioăng làm kín không chịu được nhiệt độ cao của dòng nước nóng.

Cách lựa chọn van chia 3 đường phù hợp

Để đảm bảo hiệu suất vận hành tối ưu cho dự án, hãy tuân thủ bảng checklist kỹ thuật sau:

•  Xác định rõ tính chất hóa lý của môi chất (nước sạch, nước nóng, hóa chất...).

•  Kiểm tra dải nhiệt độ vận hành thực tế tại vị trí lắp đặt van.

•  Lựa chọn chính xác kích thước đường kính danh định DN của ống.

•  Khảo sát thông số áp suất làm việc tối đa của toàn hệ thống.

•  Chọn vật liệu chế tạo thân van phù hợp (đồng, inox, gang hay nhựa).

•  Lựa chọn phương thức điều khiển (tay gạt thủ công hay mô tơ tự động).

•  Đảm bảo tiêu chuẩn kết nối tương thích với bích hoặc ren sẵn có trên ống.

Lưu ý khi lắp đặt và bảo trì

Quá trình thi công và vận hành van chia 3 đường đòi hỏi sự tuân thủ nghiêm ngặt các quy chuẩn:

• Kiểm tra kỹ chiều mũi tên hướng dòng chảy được khắc nổi trên thân van trước khi lắp.

• Làm sạch hoàn toàn mạt hàn, cát sỏi trong đường ống trước khi siết chặt van.

• Kiểm tra độ kín khít của các mối nối ren hoặc mặt bích để tránh rò rỉ nước.

• Tuyệt đối không vận hành van vượt quá giới hạn áp suất và nhiệt độ định mức.

• Lên lịch bảo dưỡng định kỳ, tra mỡ và làm sạch khoang van từ 6 đến 12 tháng một lần.

• Đối với van tự động, cần kiểm tra định kỳ nguồn điện và tín hiệu của bộ truyền động điện/khí nén.

FAQ

Câu hỏi thường gặp về van chia 3 đường nước

Van chia 3 đường nước có tác dụng gì?

Thiết bị này có tác dụng chính là phân chia một dòng lưu chất thành hai hướng, trộn hai dòng thành một hoặc chuyển hướng dòng chảy linh hoạt giữa các nhánh đường ống.

Van 3 ngã có thể điều chỉnh lưu lượng nước không?

Hoàn toàn có thể. Khi kết hợp với các bộ truyền động tự động điều tiết góc mở hoặc chọn dòng van bi/van điều khiển tuyến tính, van có thể kiểm soát chính xác lưu lượng nước đi qua mỗi cửa.

Nên chọn van 3 đường inox hay đồng?

Nếu hệ thống dẫn nước sinh hoạt thông thường hoặc áp lực vừa phải, van chất liệu đồng là lựa chọn kinh tế. Nếu hệ thống dẫn hóa chất, nước nóng nhiệt độ cao hoặc yêu cầu vệ sinh khắt khe, van inox 304/316 là ưu tiên hàng đầu.

Van chia 3 đường dùng được cho nước nóng không?

Hoàn toàn được, miễn là bạn lựa chọn đúng dòng van có cấu tạo gioăng làm kín bằng PTFE hoặc vật liệu chịu nhiệt cao (có thể chịu nhiệt độ lên đến 120°C - 180°C tùy model).

Van 3 đường điều khiển tự động hoạt động như thế nào?

Van hoạt động thông qua một mô-tơ điện hoặc bộ truyền động khí nén nhận tín hiệu điều khiển từ tủ điện trung tâm để xoay bi van đến góc độ chính xác, tự động đóng mở các cửa nước theo kịch bản lập sẵn.

KẾT LUẬN + CTA

van chia 3 đường là thiết bị kỹ thuật cốt lõi giúp tối ưu hóa không gian, điều hướng dòng chảy linh hoạt và nâng cao hiệu quả tự động hóa cho mọi hệ thống đường ống công nghiệp cũng như dân dụng. Việc lựa chọn chính xác chủng loại, kích thước và vật liệu sẽ giúp doanh nghiệp đảm bảo hệ thống vận hành bền bỉ, an toàn và tiết kiệm tối đa chi phí dài hạn.
