Redutor là gì? Cẩm nang chuyên sâu về bầu giảm trong hệ thống đường ống

Trong kỹ thuật piping, việc thay đổi kích thước đường ống để điều chỉnh lưu lượng và áp suất là yêu cầu bắt buộc. Thiết bị thực hiện nhiệm vụ này chính là redutor (hay còn gọi là bầu giảm, côn thu). Tuy nhiên, việc lựa chọn giữa concentric bầu giảm hay eccentric bầu giảm, cũng như xác định đúng Schedule (độ dày) không đơn giản chỉ là khớp nối hai đầu ống.

Lựa chọn sai bầu giảm có thể dẫn đến hiện tượng túi khí (air pocket), xâm thực (cavitation) hoặc thậm chí là rung lắc dữ dội làm hỏng toàn bộ hệ thống máy bơm. Bài viết này sẽ phân tích chi tiết từ góc độ kỹ thuật chuyên gia để giúp bạn có cái nhìn sắc nét nhất.

Các loại redutor phổ biến hiện nay

Tùy vào cấu tạo hình học và vật liệu, bầu giảm được chia thành các nhóm chính nhằm phục vụ các mục đích điều hướng dòng chảy khác nhau.


Concentric Reducer (Bầu giảm đồng tâm)

Đây là loại bầu giảm có tâm của hai đầu ống nằm trên một đường thẳng.

• Ưu điểm: Duy trì sự cân bằng của dòng chảy, dễ chế tạo và chi phí thấp hơn loại lệch tâm.

• Khi nào nên dùng: Phù hợp nhất cho các đường ống đứng (vertical piping). Việc sử dụng đồng tâm trên đường ống đứng giúp tiết kiệm không gian và đảm bảo áp lực phân phối đều. Tuy nhiên, nếu dùng cho ống nằm ngang với chất lỏng, nó dễ gây đọng khí ở phần trên.

Eccentric Reducer (Bầu giảm lệch tâm)

Loại này có một cạnh phẳng, tâm của hai đầu ống không trùng nhau.

• Ưu điểm: Thiết kế này cực kỳ quan trọng để tránh đọng khí hoặc chất lỏng trong đường ống.

• Khi nào nên dùng: Luôn ưu tiên cho đường ống nằm ngang (horizontal piping). Trong các hệ thống hút của máy bơm, mặt phẳng thường được quay lên trên (flat top) để ngăn chặn các túi khí đi vào cánh bơm gây hiện tượng xâm thực.

Reducer inox, thép và PVC

• Reducer inox: Thường dùng thép không gỉ (304, 316). Ưu điểm là khả năng chống ăn mòn tuyệt vời, chịu nhiệt cao. Dùng trong thực phẩm, dược phẩm và hóa chất.

• Reducer thép: (Thép đen hoặc thép mạ kẽm) Chịu lực cực tốt, giá thành rẻ hơn inox. Thường dùng trong hệ thống PCCC, dầu khí và hơi bão hòa.

• Reducer PVC: Dùng cho hệ thống xử lý nước thải, tưới tiêu hoặc hóa chất nhẹ. Nhược điểm là chịu nhiệt và áp suất kém.

Thông số kỹ thuật của bầu giảm

Để chọn đúng một bầu giảm, kỹ sư cần nắm vững các thông số kỹ thuật tiêu chuẩn. Việc đọc sai ký hiệu có thể dẫn đến sai lệch khi lắp đặt hoặc gây nổ áp suất.

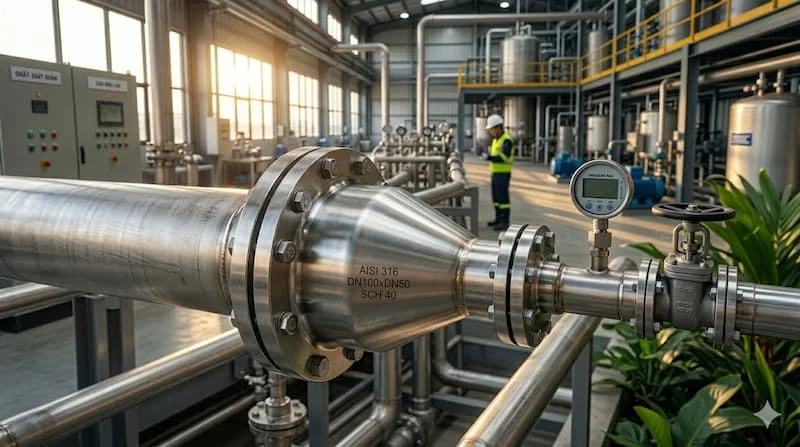

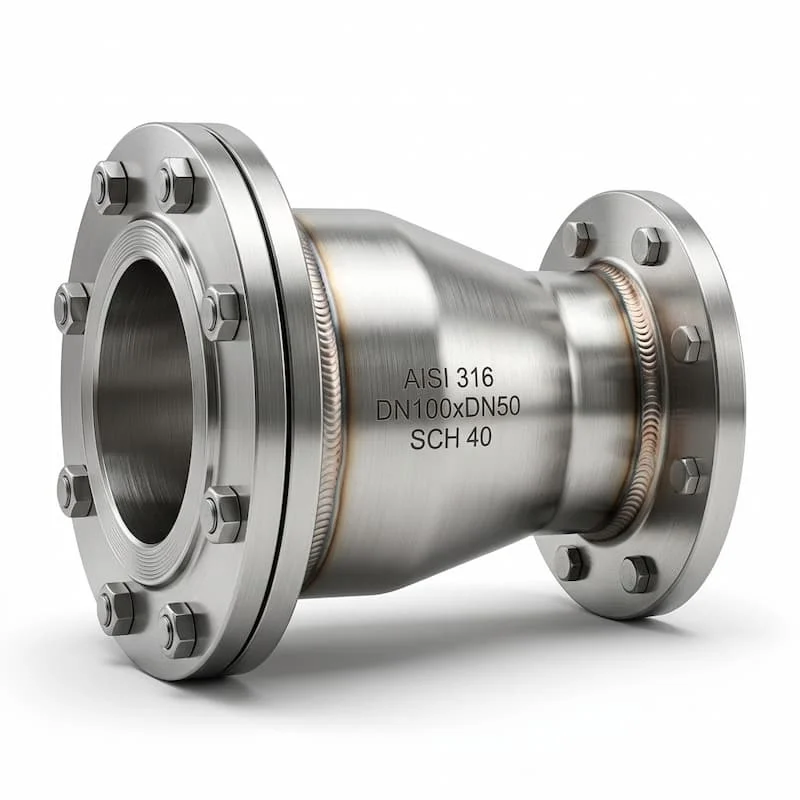

• DN/NPS: Kích thước danh định của đầu lớn và đầu nhỏ (Ví dụ: DN100 x DN50).

• OD/ID: Đường kính ngoài và đường kính trong. Đây là thông số thực tế để tính toán lưu tốc dòng chảy.

• Schedule (SCH): Chỉ số độ dày thành ống (SCH20, SCH40, SCH80...). Vì sao Schedule ảnh hưởng đến áp lực? Khi chỉ số SCH càng cao, thành ống càng dày, khả năng chịu áp suất (internal pressure) càng lớn nhưng đường kính trong (ID) sẽ hẹp lại, làm tăng vận tốc dòng chảy.

• Tiêu chuẩn ASME/ANSI/JIS: Các bộ tiêu chuẩn quốc tế quy định về kích thước và dung sai để đảm bảo tính lắp lẫn trên toàn cầu.

Bảng tra cứu nhanh ứng dụng theo Schedule:

So sánh concentric và eccentric bầu giảm

Sự khác biệt lớn nhất không nằm ở khả năng chịu áp mà nằm ở cách điều hướng dòng chảy và xử lý pha phụ (khí/cặn).

Insight chuyên gia: Với đường ống đứng, concentric bầu giảm là lựa chọn tối ưu để tránh áp lực không đều lên giá đỡ ống. Ngược lại, với đường ống ngang, eccentric bầu giảm với mặt phẳng phía trên giúp khí không bị kẹt, bảo vệ máy bơm khỏi hư hại.

Vì sao chọn đúng bầu giảm rất quan trọng?

Trong một hệ thống piping, bầu giảm không chỉ là vật nối mà còn là bộ điều tiết năng lượng. Việc chọn sai loại hoặc kích thước sẽ dẫn đến những hệ lụy nghiêm trọng:

1. Ảnh hưởng lưu lượng và áp suất: Bầu giảm tạo ra sự thay đổi vận tốc đột ngột. Nếu tính toán sai, tổn thất áp suất (pressure drop) sẽ vượt mức cho phép, khiến máy bơm phải làm việc quá tải.

2. Hiện tượng xâm thực (Cavitation): Nếu dùng bầu đồng tâm cho đầu hút máy bơm đặt ngang, túi khí tích tụ sẽ bị cuốn vào cánh bơm, nổ tung dưới áp suất cao gây rỗ bề mặt cánh và rung động mạnh.

3. Tổn thất hiệu suất: Bất kỳ sự xáo trộn dòng chảy nào cũng tiêu tốn năng lượng. Một bầu giảm được chọn đúng sẽ giúp dòng chảy "mượt" hơn, tối ưu hóa velocity (vận tốc) theo công đoạn sản xuất.

Tại sao eccentric bầu giảm chống air pocket? Nhờ mặt phẳng nằm ngang, không có "điểm cao cục bộ" để khí có thể dừng lại. Khí sẽ di chuyển liên tục dọc theo trần ống thay vì bị kẹt lại ở phần gờ như bầu đồng tâm.

Những yếu tố ảnh hưởng đến độ bền của bầu giảm

Một chiếc bầu giảm có thể dùng được 20 năm hoặc hỏng sau 6 tháng tùy thuộc vào điều kiện vận hành:

• Ăn mòn hóa học: Đây là kẻ thù số một. Trong ngành hóa chất, việc chọn đúng mác thép inox (như 316L thay vì 304) quyết định tuổi thọ của phụ kiện.

• Tác động của áp lực cao: Các cú sốc áp suất (water hammer) có thể làm biến dạng hoặc xé toạc các bầu giảm có độ dày (Schedule) không đạt chuẩn.

• Nhiệt độ: Nhiệt độ quá cao gây giãn nở nhiệt, tạo ứng suất lên các mối hàn của bầu giảm. Ngược lại, nhiệt độ quá thấp có thể gây giòn và nứt vỡ.

• Loại lưu chất: Lưu chất có chứa hạt rắn (slurry) sẽ gây mài mòn mặt trong của bầu giảm nhanh hơn tại các vị trí thay đổi hướng dòng chảy.

Ứng dụng thực tế của bầu giảm

Hệ thống cấp nước và PCCC

Trong PCCC, bầu giảm thép đúc được dùng để tăng áp suất nước khi đi vào các vòi phun hoặc đầu sprinkler, đảm bảo cường độ chữa cháy.

Ngành dầu khí và Hóa chất

Sử dụng các loại bầu giảm inox chịu axit và áp suất cực cao. Yêu cầu về độ kín và tiêu chuẩn ASME ở đây là tuyệt đối để tránh rò rỉ gây thảm họa môi trường.

Thực phẩm và Dược phẩm

Yêu cầu bề mặt trong của bầu giảm phải được đánh bóng (micro-finish) để vi khuẩn không có nơi trú ngụ. bầu giảm vi sinh thường làm từ inox 316L.

Hệ thống HVAC

Sử dụng trong các đường ống dẫn nước lạnh (chilled water) để điều chỉnh lưu lượng nước đến các dàn trao đổi nhiệt (FCU/AHU).

Những sai lầm thường gặp khi chọn bầu giảm

• Chọn sai Schedule: Lắp một bầu giảm SCH20 vào đường ống SCH80. Kết quả là bầu giảm sẽ trở thành "điểm yếu" nhất hệ thống và dễ dàng bị nổ áp.

• Sai vật liệu: Dùng bầu giảm thép carbon cho môi trường nước biển hoặc hóa chất ăn mòn dẫn đến rỉ sét chỉ sau vài tuần.

• Sai Alignment (Căn chỉnh): Lắp đặt không thẳng tâm gây ra ứng suất dư lên mối hàn, lâu ngày dẫn đến nứt gãy và rung động (vibration) lan truyền khắp hệ thống piping.

• Không tính đến Pressure Drop: Giảm cấp quá đột ngột (ví dụ từ DN200 xuống thẳng DN50) gây ra sự sụt áp nghiêm trọng và tiếng ồn lớn.

Checklist chọn bầu giảm phù hợp

Để đảm bảo hệ thống vận hành an toàn, hãy tuân thủ quy trình kiểm tra sau:

1. Xác định lưu chất: Là nước, khí, hóa chất hay thực phẩm? (Để chọn vật liệu: Inox, Thép hay PVC).

2. Kiểm tra điều kiện vận hành: Áp suất làm việc tối đa và nhiệt độ là bao nhiêu? (Để chọn Schedule).

3. Xác định hướng đi ống: Ống đứng hay ngang? (Để chọn Concentric hay Eccentric).

4. Đối chiếu tiêu chuẩn: Hệ thống đang dùng tiêu chuẩn gì (ASME, JIS, DIN) để đảm bảo kích thước kết nối khớp hoàn toàn.

5. Hướng dòng chảy: Luôn kiểm tra hướng mũi tên dòng chảy trước khi hàn/lắp đặt.

Gợi ý chuyên gia: Nên kiểm tra flow direction (hướng dòng chảy) thật kỹ trước khi chọn và lắp đặt eccentric bầu giảm để đảm bảo tính năng thoát khí/thoát lỏng hoạt động đúng thiết kế.

FAQ - Câu hỏi thường gặp về redutor

1. Redutor dùng để làm gì?

Nó là phụ kiện đường ống dùng để kết nối hai đoạn ống có đường kính khác nhau, giúp thay đổi lưu lượng và áp suất trong hệ thống.

2. Khi nào nên dùng eccentric reducer?

Dùng cho các đường ống nằm ngang, đặc biệt là ở phía hút của máy bơm để ngăn chặn hiện tượng tụ khí gây xâm thực.

3. Reducer inox có thực sự chống gỉ không?

Có, nhưng tùy thuộc vào mác thép. Inox 304 chống gỉ tốt trong điều kiện thường, nhưng với môi trường muối biển hoặc axit mạnh, bạn phải dùng inox 316 hoặc cao hơn.

4. Reducer có làm giảm áp suất không?

Có. Bất kỳ sự thay đổi kích thước ống nào cũng tạo ra ma sát và xáo trộn dòng chảy, dẫn đến sụt áp nhất định. Tuy nhiên, nếu thiết kế đúng, mức sụt áp này nằm trong tầm kiểm soát.

Kết luận

Redutor tuy là một linh kiện nhỏ nhưng đóng vai trò "nhịp cầu" quyết định sự ổn định của toàn bộ hệ thống piping công nghiệp. Việc lựa chọn đúng giữa loại đồng tâm hay lệch tâm, tính toán chính xác Schedule và vật liệu không chỉ giúp tối ưu dòng chảy mà còn bảo vệ các thiết bị đắt tiền như máy bơm, van và cảm biến.

Đừng để những sai lầm nhỏ trong khâu chọn bầu giảm gây ra những thiệt hại lớn về vận hành và an toàn.
