Blind Flange 8 là gì? Cẩm nang kỹ thuật về mặt bích mù 8 inch

Trong thiết kế và vận hành hệ thống đường ống công nghiệp, việc kiểm soát dòng chảy và đảm bảo an toàn tại các điểm kết thúc là yếu tố sống còn. Một trong những linh kiện không thể thiếu để thực hiện nhiệm vụ này chính là mặt bích mù 8 inch. Tuy nhiên, để lựa chọn được một sản phẩm vừa đảm bảo tính kinh tế, vừa đáp ứng các tiêu chuẩn khắt khe về áp suất như ASME hay JIS, kỹ sư cần hiểu rõ bản chất kỹ thuật thay vì chỉ nhìn vào kích thước bề ngoài.

Bài viết này sẽ đi sâu vào phân tích cấu tạo, nguyên lý vận hành và những lưu ý "xương máu" khi lựa chọn mặt bích mù 8 inch cho hệ thống piping chuyên nghiệp.

Blind flange 8 là gì?

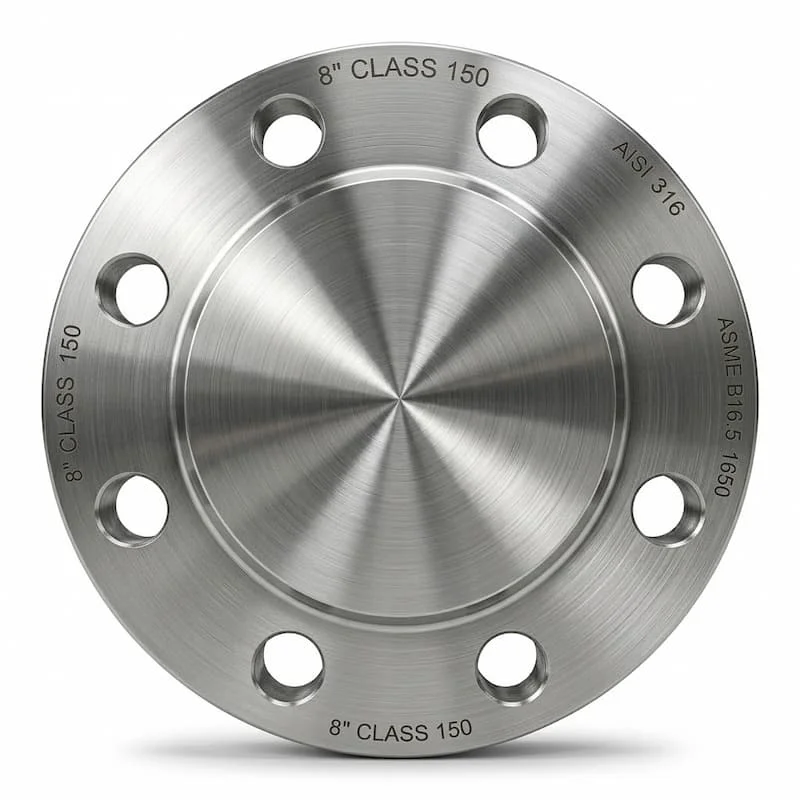

Blind flange 8 (mặt bích mù 8 inch) là loại mặt bích không có lỗ ở giữa, được thiết kế để bịt kín hoàn toàn đầu đường ống, van hoặc các miệng bình áp suất có kích thước danh định 8 inch (NPS 8). Thiết bị này đóng vai trò như một "nắp chặn" có thể tháo rời, giúp ngăn chặn dòng lưu chất và cho phép tiếp cận bên trong đường ống khi cần bảo trì hoặc mở rộng hệ thống.

Khác với các loại mặt bích rỗng, mặt bích mù 8 inch sở hữu cấu tạo đặc chắc, khả năng chịu áp lực tại tâm rất lớn, giúp nó trở thành chốt chặn an toàn nhất trong các kịch bản thử áp hoặc cô lập pipeline.

Mặt bích mù 8 inch hoạt động như thế nào?

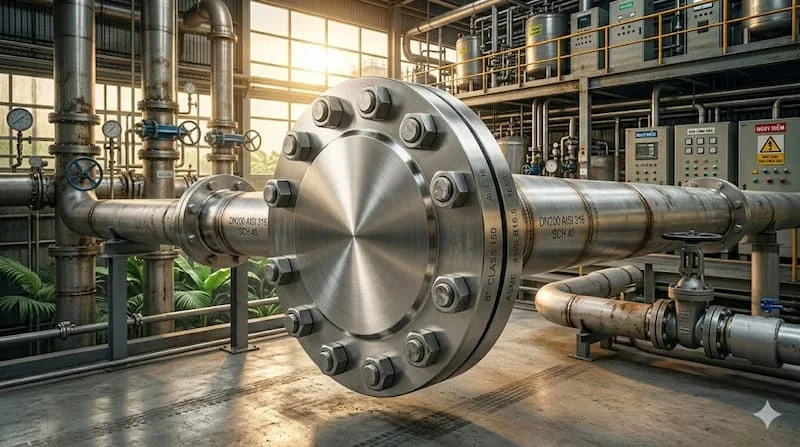

Về mặt nguyên lý, mặt bích mù 8 inch hoạt động dựa trên cơ chế nén chặt giữa các bề mặt kim loại thông qua trung gian là gioăng (gasket).

• Nguyên lý làm kín: Các bulong được siết chặt quanh vòng tròn lỗ (bolt circle), tạo ra lực ép cực lớn lên gasket nằm giữa mặt bích mù và mặt bích kết nối của đường ống. Lực này biến dạng gasket để lấp đầy các khoảng trống li ti trên bề mặt tiếp xúc, tạo ra một rào cản tuyệt đối chống rò rỉ.

• Cấu tạo: Bao gồm thân bích (thường là một đĩa thép đặc), các lỗ bulong (bolt holes) được khoan chính xác theo tiêu chuẩn, và bề mặt làm kín (sealing face) có thể là dạng phẳng (FF) hoặc có gờ (RF).

Chuyên sâu: Tại sao mặt bích mù 8 inch chịu áp tốt hơn end cap (nắp chụp)? End cap thường được hàn chết vào đầu ống, gây khó khăn khi cần kiểm tra bên trong. Ngược lại, mặt bích mù không chỉ chịu được áp suất cao mà còn chịu được ứng suất uốn (bending stress) tại tâm đĩa. Nhờ thiết kế dày hơn các loại bích khác cùng Class, nó có thể chống lại lực đẩy của lưu chất tác động trực tiếp lên bề mặt đĩa mà không bị biến dạng.

Các loại mặt bích mù 8 inch phổ biến hiện nay

Việc lựa chọn vật liệu và cấp áp lực (Class) quyết định trực tiếp đến hiệu quả vận hành của mặt bích mù 8 inch.

Phân loại theo vật liệu

• mặt bích mù 8 inch inox: Thường sử dụng mác thép SUS 304 hoặc 316. Loại này có khả năng chống oxy hóa tuyệt vời, chịu được môi trường hóa chất và nhiệt độ khắc nghiệt. Phù hợp cho ngành thực phẩm, dược phẩm và xử lý nước thải.

• mặt bích mù 8 inch thép carbon: Chủ yếu là thép A105. Đây là lựa chọn kinh tế cho các hệ thống dầu khí, hơi nước nóng hoặc nước công nghiệp không có tính ăn mòn cao.

• mặt bích mù 8 inch PVC: Sử dụng cho các hệ thống nhựa chịu áp thấp, hóa chất nồng độ cao ở nhiệt độ phòng.

Phân loại theo cấp áp lực

• Class 150: Dùng cho các hệ thống áp suất trung bình thấp (như PCCC, cấp nước dân dụng).

• Class 300: Có độ dày lớn hơn, số lượng lỗ bulong và kích thước bulong cũng tăng lên để chịu tải trong các nhà máy lọc hóa dầu hoặc hệ thống hơi cao áp.

Thông số kỹ thuật của mặt bích mù 8 inch

Để đọc hiểu và đặt hàng chính xác, bạn cần nắm rõ các thông số định danh sau:

• NPS 8”: Kích thước danh định 8 inch, tương đương DN200 theo hệ mét.

• OD (Outside Diameter): Đường kính ngoài của mặt bích. Với Class 150, OD thường khoảng 343mm.

• Bolt Circle: Đường kính vòng chia lỗ bulong. Đây là thông số quan trọng nhất để lắp khớp với bích hiện có.

• Sealing Face (RF/FF): Raised Face (RF) có gờ cao giúp tập trung lực nén vào gasket; Flat Face (FF) phẳng toàn bộ, thường dùng cho bích gang hoặc nhựa để tránh nứt vỡ khi siết bulong.

Bảng tra thông số cơ bản (Tham khảo tiêu chuẩn ASME B16.5):

So sánh blind flange inox và thép carbon

Insight chuyên gia: Nếu hệ thống của bạn đặt tại các khu vực ven biển hoặc môi trường có độ ẩm cao, đầu tư vào mặt bích mù 8 inch bằng inox sẽ giúp bạn tiết kiệm chi phí thay thế và dừng máy về lâu dài.

Vì sao chọn đúng mặt bích mù 8 inch rất quan trọng?

Một sai sót nhỏ trong việc chọn Class hoặc bề mặt làm kín có thể dẫn đến hậu quả khôn lường:

1. An toàn áp suất: Nếu lắp bích Class 150 vào hệ thống vận hành ở áp suất Class 300, mặt bích có thể bị cong vênh, gây hiện tượng blowout gasket (thổi bay gioăng), dẫn đến rò rỉ lưu chất áp suất cao cực kỳ nguy hiểm.

2. Độ kín khít: Sealing face không tương thích (ví dụ lắp bích RF vào bích FF của thiết bị gang) sẽ khiến lực siết bulong phân bổ không đều, gây nứt mặt bích thiết bị hoặc leak không thể xử lý.

3. Tuổi thọ hệ thống: Chọn sai vật liệu dẫn đến ăn mòn điện hóa tại điểm tiếp xúc, làm yếu kết cấu đường ống và gây ô nhiễm lưu chất bên trong.

Tại sao class flange phải đúng pressure rating? Bởi vì độ dày của đĩa mù được tính toán dựa trên khả năng chống lại sự biến dạng uốn. Một mặt bích quá mỏng dưới áp lực cao sẽ bị "võng" ở tâm, làm hở mép gasket ở rìa ngoài.

Những yếu tố ảnh hưởng đến độ bền của mặt bích mù 8 inch

• Loại lưu chất: Các lưu chất có tính xâm thực mạnh (axit, muối) yêu cầu vật liệu đặc thù.

• Nhiệt độ: Nhiệt độ cao làm giảm giới hạn bền của kim loại và làm giòn gasket. Ngược lại, nhiệt độ âm sâu yêu cầu thép carbon phải được tôi luyện đặc biệt để tránh "gãy giòn".

• Ăn mòn điện hóa: Xảy ra khi lắp mặt bích mù 8 inch inox với đường ống thép carbon mà không có biện pháp cách điện, dẫn đến hỏng hóc nhanh chóng tại mối nối.

Ứng dụng thực tế của mặt bích mù 8 inch

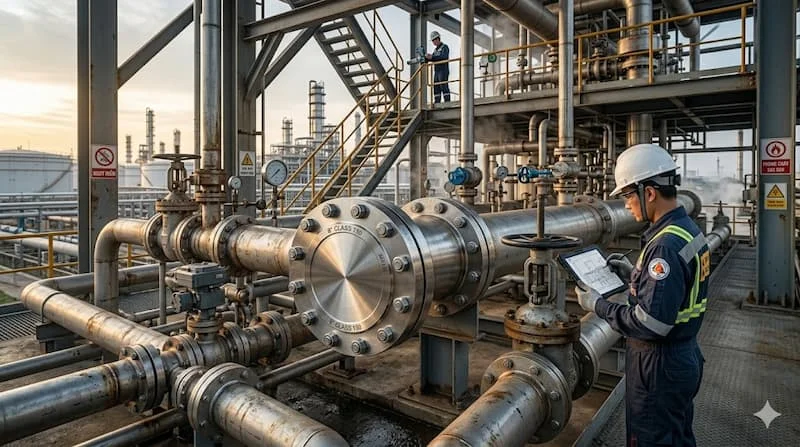

• Hệ thống dầu khí: Cô lập các đoạn ống để thử áp (hydrotest) hoặc bịt các đầu chờ trong quá trình xây dựng giàn khoan.

• Nhà máy hóa chất: Sử dụng mặt bích mù inox để đóng kín các bồn chứa hóa chất khi không sử dụng.

• HVAC & PCCC: Dùng để chặn các đường ống trục chính trong tòa nhà, cho phép mở rộng hệ thống trong tương lai mà không cần cắt ống.

• Cấp nước công nghiệp: Bịt các đầu ống dẫn nước thô hoặc nước thải để vệ sinh bể lắng.

Những sai lầm thường gặp khi chọn mặt bích mù 8 inch

• Sai tiêu chuẩn: Mua mặt bích chuẩn JIS 10K để lắp vào hệ thống tiêu chuẩn ASME Class 150. Mặc dù kích thước định danh đều là 8 inch nhưng số lỗ và khoảng cách lỗ bulong hoàn toàn khác nhau.

• Dùng sai gasket: Sử dụng gasket cao su cho hệ thống dầu nóng, khiến gasket bị mủn và gây leak chỉ sau vài giờ vận hành.

• Siết bulong không đúng Torque: Siết quá chặt làm hỏng ren hoặc cong mặt bích; siết quá lỏng gây rò rỉ. Luôn cần dùng cờ lê lực (torque wrench) khi lắp đặt mặt bích mù lớn.

Checklist chọn blind flange 8 phù hợp

Để đảm bảo mua đúng loại blind flange 8, hãy thực hiện khảo sát 5 bước:

1. Thông số vận hành: Áp suất làm việc tối đa (Max Pressure) và nhiệt độ là bao nhiêu?

2. Vật liệu: Lưu chất có ăn mòn không? (Chọn Inox, Thép carbon, hay Nhựa PVC).

3. Cấp áp lực (Class): 150, 300, 600 hay 10K, 20K?

4. Kiểu bề mặt (Sealing Face): RF hay FF? Có cần rãnh đặt gioăng kim loại (RTJ) không?

5. Phụ kiện đi kèm: Đã chọn đúng loại bulong (Bolt) và gioăng (Gasket) chịu được môi trường đó chưa?

Lời khuyên từ chuyên gia: Hãy luôn đối chiếu với bản vẽ kỹ thuật (Piping Specification) của dự án trước khi đặt mua bất kỳ phụ kiện mặt bích nào.

FAQ - Câu hỏi thường gặp về blind flange 8

1. Blind flange 8 dùng để làm gì?

Nó được dùng để bịt kín đầu ống 8 inch, cho phép cô lập dòng chảy để bảo trì, sửa chữa hoặc thử áp suất hệ thống.

2. Blind flange 8 có chịu áp cao không?

Có, tùy thuộc vào Class. Ví dụ, Class 2500 có thể chịu áp suất lên tới hàng trăm bar.

3. Blind flange có thay thế end cap được không?

Có thể, và nó thường được ưu tiên hơn nếu bạn cần mở đầu ống thường xuyên. Tuy nhiên, mặt bích mù nặng hơn và tốn kém hơn nắp chụp hàn (end cap).

Kết luận

Việc lựa chọn blind flange 8 không đơn thuần là chọn một đĩa thép bịt đầu ống. Đó là bài toán về an toàn áp suất, tính tương thích vật liệu và hiệu quả bảo trì dài hạn. Một mặt bích mù chất lượng, đúng tiêu chuẩn sẽ là lá chắn tin cậy nhất cho hệ thống piping của bạn.
