Flange 5 là gì? Cẩm nang kỹ thuật về mặt bích 5 inch công nghiệp

Trong các hệ thống piping công nghiệp, việc kết nối các đoạn ống, van và thiết bị đòi hỏi một phương pháp vừa chắc chắn, vừa linh hoạt. Flange 5 (mặt bích 5) chính là giải pháp then chốt. Tuy nhiên, đằng sau một phụ kiện trông có vẻ đơn giản này là cả một hệ thống tiêu chuẩn kỹ thuật khắt khe về áp suất, vật liệu và phương thức lắp đặt.

Việc hiểu sai về Class áp lực hoặc lựa chọn sai kiểu kết nối của mặt bích 5 không chỉ dẫn đến rò rỉ mà còn có thể gây ra những thảm họa về an toàn lao động. Bài viết này sẽ phân tích chuyên sâu mọi khía cạnh kỹ thuật của mặt bích 5 inch để giúp bạn có lựa chọn chính xác nhất.

Flange 5 là gì?

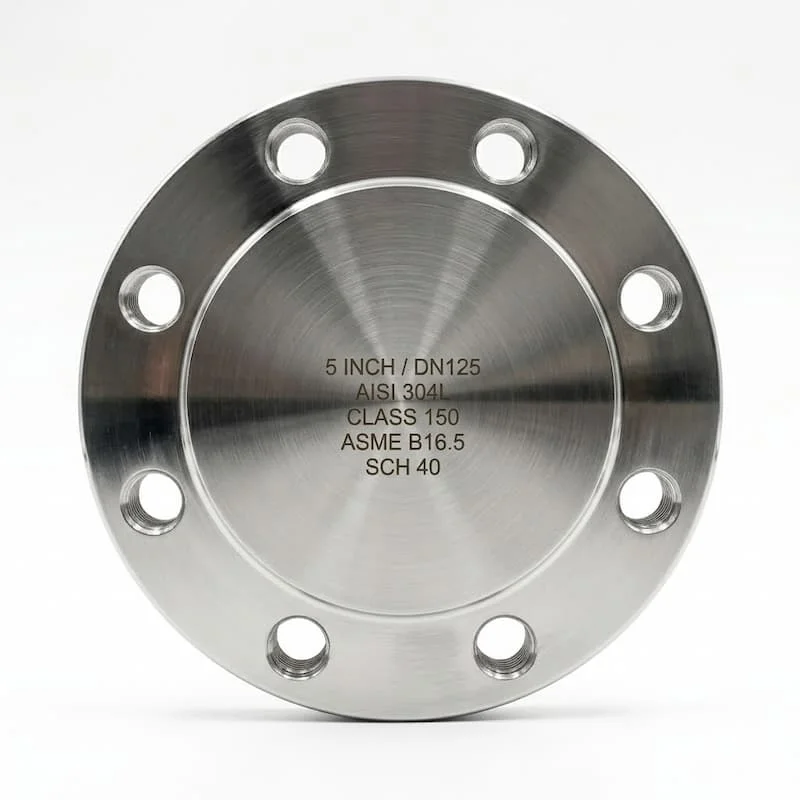

Mặt bích 5 là mặt bích có kích thước danh nghĩa 5 inch (NPS 5 / DN125), được sử dụng để kết nối các thành phần trong hệ thống đường ống bằng bulong. Phụ kiện này đóng vai trò là mối nối trung gian, cho phép tháo lắp dễ dàng để bảo trì, kiểm tra hoặc thay thế thiết bị mà không cần cắt bỏ đường ống.

Đặc điểm nổi bật của mặt bích 5 là khả năng chịu áp suất vượt trội nhờ cấu tạo từ các phôi kim loại đặc chế. Với thiết kế nhiều lỗ bulong đồng tâm, mặt bích giúp phân bổ lực ép đều lên bề mặt làm kín, đảm bảo hệ thống vận hành liên tục trong môi trường khắc nghiệt.

Mặt bích 5 hoạt động như thế nào?

Cơ chế vận hành của mặt bích 5 dựa trên sự kết hợp giữa lực cơ học và biến dạng vật liệu để tạo ra độ kín tuyệt đối.

• Nguyên lý làm kín: Khi siết chặt các bulong, mặt bích sẽ ép chặt vào gioăng (gasket) nằm giữa hai bề mặt làm kín (sealing face). Gasket sẽ biến dạng để lấp đầy các rãnh siêu nhỏ trên mặt bích, ngăn chặn lưu chất rò rỉ ra ngoài.

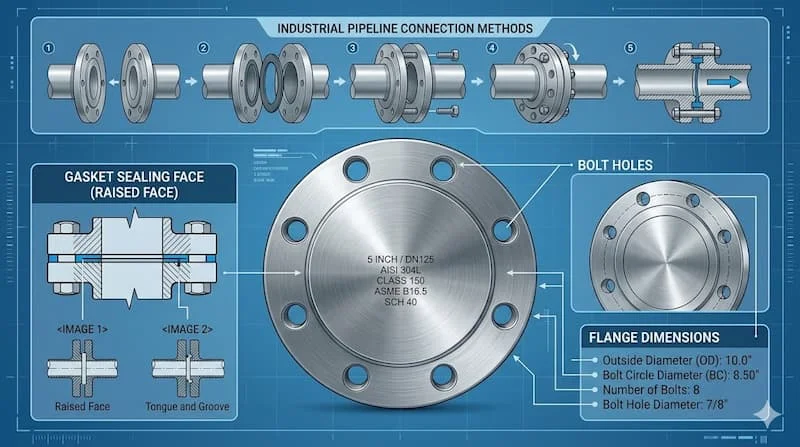

• Cấu tạo tiêu chuẩn: Gồm thân bích (body), các lỗ bulong (bolt holes) được khoan theo tiêu chuẩn ASME/JIS và bề mặt làm kín (có thể là phẳng FF hoặc có gờ RF).

Chuyên sâu: Tại sao bolt torque (lực siết bulong) lại cực kỳ quan trọng? Nếu lực siết không đủ, gasket không thể biến dạng đủ để làm kín, dẫn đến rò rỉ. Ngược lại, nếu siết quá lực (over-torque), bạn có thể làm nát gasket hoặc làm cong vênh mặt bích, gây ra hiện tượng rò rỉ tiềm ẩn khó kiểm soát.

Các loại mặt bích 5 phổ biến hiện nay

Tùy vào phương thức kết nối với ống và điều kiện làm việc, mặt bích 5 được chia thành các loại chính:

Welding Neck Flange (Mặt bích cổ hàn)

Có cổ dài được hàn đối đầu với ống. Đây là loại chịu áp suất và nhiệt độ cao nhất nhờ khả năng chuyển đổi ứng suất từ mặt bích sang ống rất tốt.

• Môi trường: Dầu khí, hơi bão hòa, áp suất cực cao.

Slip On Flange (Mặt bích hàn trượt)

Ống được đưa vào bên trong mặt bích và hàn ở cả mặt trong lẫn mặt ngoài. Dễ lắp đặt và căn chỉnh nhưng khả năng chịu áp thấp hơn Welding Neck.

• Môi trường: Hệ thống nước, khí nén, HVAC.

Blind Flange (Mặt bích mù)

Không có lỗ ở giữa, dùng để bịt kín đầu đường ống hoặc các thiết bị để thử áp hoặc ngăn dòng chảy tạm thời.

Socket Weld & Threaded Flange

• Socket Weld: Hàn một đầu trong lòng bích, dùng cho ống size nhỏ nhưng yêu cầu áp suất cao.

• Threaded Flange: Kết nối bằng ren, không cần hàn, phù hợp cho các khu vực dễ cháy nổ không thể sử dụng tia lửa điện.

Thông số kỹ thuật của mặt bích 5

Để chọn đúng mặt bích 5, kỹ sư cần đọc hiểu các thông số kỹ thuật (Spec) chuẩn quốc tế.

• NPS 5” / DN125: Kích thước danh định của mặt bích.

• OD (Outside Diameter): Đường kính ngoài của mặt bích (thay đổi theo Class).

• Class áp lực: Phổ biến là Class 150, 300, 600... theo tiêu chuẩn ASME. Chỉ số Class càng cao, mặt bích càng dày và đường kính lỗ bulong càng lớn.

• Sealing Face (RF/FF): Raised Face (RF) có gờ để tăng cường áp lực lên gasket; Flat Face (FF) phẳng hoàn toàn, thường dùng cho bích nhựa hoặc gang.

Bảng tra cứu cấp áp lực cho mặt bích 5:

So sánh flange inox và flange thép carbon

Vật liệu quyết định độ bền và giá thành của hệ thống.

Insight: Trong các nhà máy hóa chất hoặc thực phẩm, mặt bích 5 inox là bắt buộc để đảm bảo vệ sinh và chống ăn mòn điện hóa. Với hệ thống PCCC dân dụng, thép carbon là lựa chọn tối ưu về chi phí.

Vì sao chọn đúng mặt bích 5 rất quan trọng?

Việc sai lệch chỉ vài milimet trong thông số mặt bích có thể dẫn đến hậu quả nghiêm trọng:

1. Đảm bảo độ kín tuyệt đối: Nếu chọn sai loại bề mặt làm kín (sealing face), gasket sẽ không khít, gây rò rỉ hóa chất hoặc khí gas ra môi trường.

2. An toàn áp suất: Một mặt bích Class 150 không bao giờ được dùng cho hệ thống vận hành ở áp suất Class 300. Hiện tượng blowout gasket có thể xảy ra bất cứ lúc nào, gây nguy hiểm cho nhân viên vận hành.

3. Tuổi thọ hệ thống: Chọn đúng vật liệu giúp tránh tình trạng ăn mòn lỗ bulong hoặc thân bích, giảm thiểu chi phí dừng máy để sửa chữa.

Những yếu tố ảnh hưởng đến độ bền của mặt bích 5

• Môi trường vận hành: Độ ẩm, muối biển hoặc hóa chất bay hơi có thể phá hủy bề mặt bích nếu không có lớp phủ bảo vệ.

• Tác động nhiệt: Nhiệt độ thay đổi đột ngột gây ra sự giãn nở không đều giữa bulong và mặt bích, làm lỏng mối nối.

• Ăn mòn điện hóa: Xảy ra khi kết nối mặt bích inox với ống thép carbon mà không có biện pháp cách điện, làm mục nát mối hàn nhanh chóng.

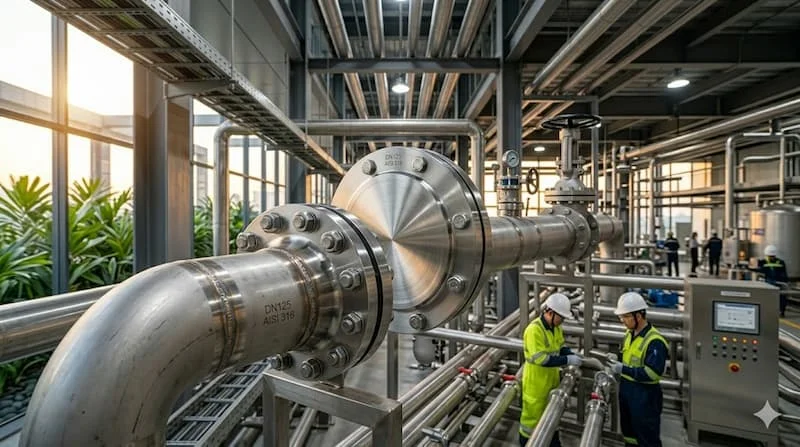

Ứng dụng thực tế của mặt bích 5

• Hệ thống cấp nước & PCCC: Kết nối các đường ống trục chính DN125 trong các tòa nhà cao tầng.

• Ngành hóa chất: Sử dụng mặt bích 5 nhựa hoặc inox để dẫn axit, kiềm.

• HVAC: Kết nối các cụm Chiller, máy bơm nước lạnh vào hệ thống điều hòa trung tâm.

• Dầu khí: Sử dụng Welding Neck Flange chịu áp cao cho các đường dẫn dầu thô.

Những sai lầm thường gặp khi chọn mặt bích 5

• Sai tiêu chuẩn: Lắp mặt bích tiêu chuẩn JIS (Nhật Bản) vào hệ thống tiêu chuẩn ASME (Mỹ). Mặc dù cùng là 5 inch nhưng khoảng cách lỗ bulong sẽ khác nhau hoàn toàn.

• Dùng sai gasket: Sử dụng gioăng cao su cho môi trường dầu nóng khiến gioăng bị "chảy" và mất khả năng làm kín.

• Chọn bích mỏng: Sử dụng mặt bích mỏng (hàng gia công không chuẩn) dẫn đến cong vênh khi siết bulong, gây hở mặt tiếp xúc.

Checklist chọn mặt bích 5 phù hợp

1. Xác định áp suất & nhiệt độ tối đa: Để chọn Class áp lực (150, 300...).

2. Chọn loại kết nối: WN (hàn cổ), SO (hàn trượt) hay Blind (bịt mù)?

3. Chọn vật liệu: Inox 304/316, thép carbon A105 hay nhựa PVC?

4. Kiểm tra tiêu chuẩn: Hệ thống đang chạy chuẩn ASME B16.5, JIS B2220 hay DIN?

5. Chọn gasket: Gasket chì (spiral wound) cho áp cao hay gasket cao su cho áp thấp?

Lưu ý: Nên kiểm tra piping specification (chỉ dẫn kỹ thuật đường ống) trước khi chọn mặt bích 5 cho hệ thống công nghiệp.

Lưu ý khi lắp đặt mặt bích 5

Để mối nối mặt bích hoàn hảo, kỹ sư cần tuân thủ:

• Siết bulong theo hình sao (Star pattern): Giúp lực ép phân bổ đều, tránh làm lệch gasket.

• Kiểm tra Alignment: Hai mặt bích phải song song và đồng tâm trước khi siết bulong.

• Test leak: Sau khi lắp đặt, phải thực hiện thử áp bằng nước (Hydrotest) hoặc khí để kiểm tra độ kín.

Dấu hiệu hỏng hóc: Nếu thấy vết rỉ sét chảy ra từ rìa mặt bích hoặc có tiếng rít nhỏ, đó là dấu hiệu của gasket đã hỏng hoặc mặt bích bị quá áp.

FAQ - Câu hỏi thường gặp về flange 5

1. Flange 5 là gì?

Đây là mặt bích kích thước danh định 5 inch, dùng để kết nối ống và thiết bị bằng phương pháp bắt bulong.

2. Tại sao phải dùng flange thay vì hàn chết?

Dùng flange giúp bạn dễ dàng tháo rời các bộ phận để vệ sinh, bảo trì mà không cần cắt ống, đặc biệt quan trọng cho các vị trí có van hoặc máy bơm.

3. Flange class 150 và 300 khác nhau thế nào?

Class 300 dày hơn, chịu áp suất cao hơn, đường kính vòng lỗ bulong và kích thước bulong lớn hơn so với Class 150.

Kết luận

Flange 5 là một phần không thể thiếu để duy trì sự vận hành ổn định và an toàn của hệ thống đường ống. Việc hiểu rõ từ cấu tạo, phân loại đến các tiêu chuẩn kỹ thuật sẽ giúp bạn tránh được những rủi ro lãng phí và nguy hiểm. Hãy luôn ưu tiên chất lượng và đúng thông số kỹ thuật để bảo vệ toàn bộ hệ thống piping của bạn.

Bạn đang cần tư vấn chuyên sâu về các flange 5 cho dự án?
