Socket Weld Globe Valve: Giải Pháp Điều Tiết Thủy Lực Chịu Áp Cao Cho Hệ Thống Công Nghiệp

Trong thiết kế hạ tầng kỹ thuật của các nhà máy công nghiệp năng, hệ thống truyền dẫn hơi nóng, khí nén cao áp hay hóa chất nguy hại luôn đòi hỏi các tiêu chuẩn khắt khe nhất về độ bít kín và khả năng kiểm soát lưu lượng. Tại các phân đoạn đường ống có quy cách kích thước nhỏ nhưng phải chịu tải trọng nhiệt và áp suất khổng lồ, một rò rỉ vi mô cũng có thể dẫn đến thảm họa dừng máy toàn phần hoặc gây mất an toàn lao động nghiêm trọng. Để giải quyết triệt để nguy cơ này, các kỹ sư cơ điện luôn ưu tiên tích hợp dòng thiết bị socket weld globe valve. Đây không chỉ là một cấu kiện cơ khí ngăn dòng thông thường, mà là phòng tuyến kiểm soát dòng chảy có độ bền cơ học siêu hạng, triệt tiêu hoàn toàn các điểm hở nhờ phương thức hàn lồng đồng khối. Việc thấu hiểu sâu sắc cấu tạo, bản chất vận hành cũng như các bộ tiêu chuẩn chế tạo quốc tế của dòng van cầu này là chìa khóa then chốt giúp các nhà thầu tối ưu hóa hiệu suất truyền dẫn, bảo vệ thiết bị phụ tải hạ nguồn và nâng cao hệ số an toàn dài hạn cho toàn bộ nhà máy.

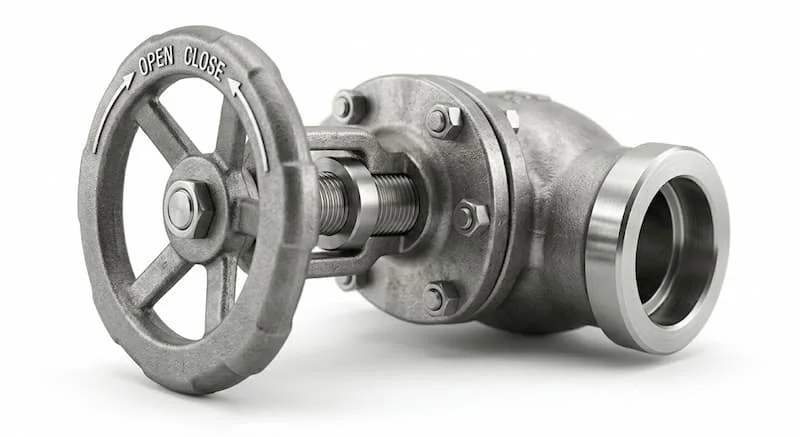

Socket Weld Globe Valve Là Gì

Định nghĩa bản chất kỹ thuật theo tiêu chuẩn quy chuẩn quốc tế

Về mặt định danh thiết bị vật tư cơ điện, socket weld globe valve là gì? Đây là dòng van cầu chuyên dụng được thiết kế cấu trúc kết nối bằng phương thức hàn lồng vào đường ống dẫn. Thiết bị này đảm nhận chức năng tối cao là điều tiết, tăng giảm hoặc đóng ngắt dứt điểm lưu lượng của chất lỏng, hơi nóng hoặc các dòng khí bên trong mạng lưới truyền dẫn công nghiệp.

Các chức năng công nghệ cốt lõi của thiết bị

Sự hiện diện của thiết bị đảm đương ba nhiệm vụ chiến lược trong sơ đồ công nghệ:

• Thực hiện hành vi đóng hoặc mở dòng chảy một cách an toàn, dứt điểm.

• Điều tiết chính xác lưu lượng lưu chất luân chuyển theo từng tỷ lệ mong muốn.

• Kiểm soát và làm chủ áp suất nội tại, giảm thiểu các cú sốc thủy lực đầu nguồn.

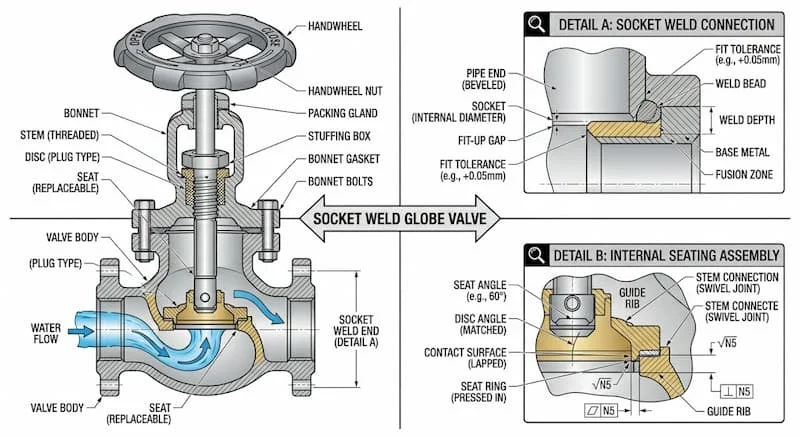

Cấu tạo socket weld globe valve nền tảng

Một bộ van cầu hàn lồng tiêu chuẩn được hoàn thiện từ sáu bộ phận cơ khí đồng bộ:

• Thân van: Phôi thép đúc hoặc rèn dày dặn, thiết kế buồng vách dạng hình cầu đặc trưng.

• Đĩa van: Cấu kiện trực tiếp chặn dòng, có biên dạng hình côn hoặc hình trụ để bít kín bệ đỡ.

• Ghế van: Vòng đệm kim loại cứng được lót bên trong thân, nơi đĩa van ép sát vào khi đóng.

• Trục van: Ty ren cơ khí truyền động năng từ bộ phận điều khiển xuống đĩa van.

• Tay quay hoặc bộ truyền động: Vô lăng tiếp nhận lực xoay từ người vận hành hoặc bộ điều khiển điện, khí nén.

• Đầu nối hàn lồng: Hai cổng vào và ra được khoét rãnh lồng để đút ống dẫn vào hàn trực tiếp.

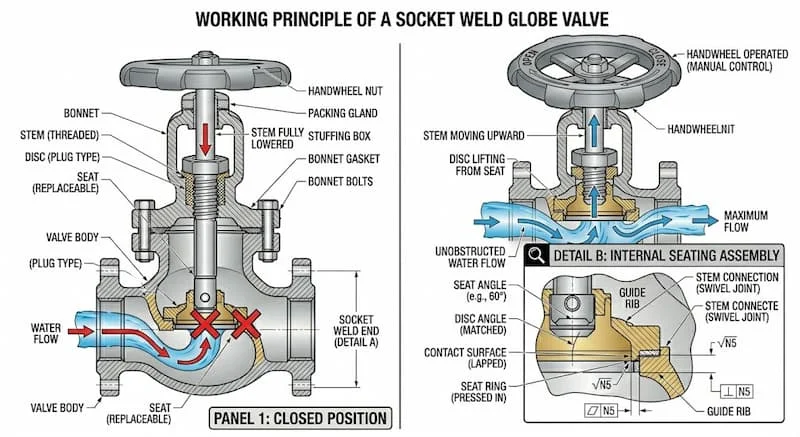

Nguyên Lý Hoạt Động Của Socket Weld Globe Valve

Cơ chế dịch chuyển cơ học và khống chế dòng chảy

Quy trình vận hành của van diễn ra dựa trên chuyển động tịnh tiến dọc trục của đĩa van. Khi người vận hành tiến hành quay vô lăng tay quay theo chiều ngược kim đồng hồ, trục van sẽ xoay và nâng đĩa van đi lên, cách xa khỏi ghế van để khơi thông không gian cho môi chất di chuyển. Ngược lại, khi xoay vô lăng theo chiều thuận kim đồng hồ, trục van sẽ hạ dần đĩa van xuống bệ van, thay đổi tiết diện dòng chảy một cách từ từ cho đến khi ép chặt khít khao để ngắt dòng hoàn toàn.

Đặc điểm dòng chảy đặc trưng bên trong buồng van

Do kết cấu vách ngăn hình chữ ngã bên trong thân van, dòng lưu chất khi đi qua buồng van bắt buộc phải đổi hướng di chuyển đi lên rồi đi xuống. Chính sự đổi hướng dòng chảy này làm tiêu hao một phần động năng, nhưng lại tạo ra khả năng điều tiết lưu lượng cực kỳ mịn, chính xác và không gây ra hiện tượng xâm thực hay phá hủy đĩa van như các dòng van chặn khác.

Vì sao globe valve điều tiết tốt hơn gate valve

Trong các kịch bản cần căn chỉnh dòng chảy, dòng van cầu hoàn toàn vượt trội van cổng nhờ sở hữu hành trình đóng mở ngắn hơn rất nhiều, năng lực kiểm soát lưu lượng có độ chính xác tuyến tính cao và triệt tiêu hoàn toàn hiện tượng rung động cơ học hay mài mòn đĩa van khi duy trì ở các vị trí mở một nửa.

Phân Loại Socket Weld Globe Valve Phổ Biến

Để tương thích hoàn hảo với từng môi trường lưu chất độc hại hay áp lực cực đoan, thiết bị được phân loại theo ba trục tiêu chí cốt lõi:

Theo bản chất vật liệu chế tạo phôi

• Van cầu thép carbon: Sử dụng các mác thép rèn chất lượng cao như ASTM A105 hoặc thép đúc WCB, chuyên dụng cho các hệ thống đường ống hơi nước, khí nén và dầu công nghiệp thông thường.

• Van cầu inox: Chế tác từ mác thép không gỉ SS304 hoặc SS316, mang lại năng lực kháng ăn mòn hóa học xuất sắc, chống chịu sự xâm nhập của axit, hóa chất độc hại và đáp ứng tiêu chuẩn vệ sinh an toàn.

• Van cầu thép hợp kim: Chứa các thành phần crôm, molybdan để chịu đựng dải nhiệt độ siêu cao, chuyên dùng cho các hệ thống hơi quá nhiệt của lò hơi hoặc các nhà máy nhiệt điện.

Theo phân cấp áp lực định mức

Thiết bị được thiết kế và thử tải nghiêm ngặt theo các phân cấp áp lực tiêu chuẩn quốc tế bao gồm các dòng Class 150, Class 300 cho hệ thống phổ thông, cho đến các dòng chịu áp lực cao như Class 600, Class 800 và dòng siêu cao áp Class 1500 dành cho dầu khí.

Theo kiểu dáng thiết kế nắp van

• Cấu trúc nắp van bắt vít (Bolted Bonnet): Sử dụng hệ thống bulông liên kết giữa thân và nắp van, cực kỳ thuận tiện cho công tác tháo lắp bảo trì ở cấp áp lực trung bình.

• Cấu trúc nắp van tự kín (Pressure Seal Bonnet): Sử dụng chính áp lực nội tại của dòng lưu chất để ép chặt gioăng làm kín nắp van, là giải pháp bắt buộc cho các môi trường siêu cao áp để ngăn chặn rò rỉ.

Thông Số Kỹ Thuật Quan Trọng Khi Lựa Chọn

Quá trình lập hồ sơ thu mua vật tư kỹ thuật đòi hỏi sự chính xác tuyệt đối trong việc bóc tách các trục thông số định lượng sau:

• Kích thước đường kính định danh: Phổ biến ở các quy cách cỡ nhỏ và trung bình như nửa inch, 3 phần 4 inch, 1 inch, 2 inch và mở rộng lên đến 4 inch tùy theo nhu cầu thiết kế đường ống nhánh.

• Bộ tiêu chuẩn thiết kế công nghệ: Sản phẩm bắt buộc phải tuân thủ nghiêm ngặt các bộ tiêu chuẩn công nghiệp thế giới như ASME B16.34 về định mức áp suất nhiệt độ, API 602 cho van thép rèn cỡ nhỏ hoặc BS 5352.

• Tiêu chuẩn quy cách cổng kết nối: Phần đầu nối hàn lồng phải được gia công chính xác tuyệt đối theo bộ tiêu chuẩn ASME B16.11 để bảo đảm khoảng hở lồng ống chuẩn xác khi hàn.

• Dải nhiệt độ vận hành liên tục: Khả năng chịu nhiệt thích ứng kéo dài từ âm 29 độ C lên đến 425 độ C, thậm chí có thể cao hơn rất nhiều tùy thuộc vào mác vật liệu thép hợp kim được lựa chọn.

• Áp suất làm việc tối đa: Định mức giới hạn tải trọng nén an toàn của buồng van, trải dài từ các cấp 150 psi, 300 psi, 600 psi cho đến dải cao áp 800 psi và 1500 psi.

Socket Weld Globe Valve Và Các Loại Van Cầu Khác

So sánh giữa đầu nối hàn lồng (Socket Weld) và đầu nối ren (Threaded)

• Về độ bít kín và chịu áp: Đầu nối hàn lồng tạo ra một mối liên kết nóng chảy đồng khối giữa van và ống dẫn, mang lại độ bít kín tuyệt đối 100 phần trăm và khả năng chịu áp suất cao vượt trội, hoàn toàn không có nguy cơ bị rò rỉ chân ren như dòng van kết nối ren.

• Về công tác bảo trì và chi phí: Van kết nối ren có chi phí đầu tư ban đầu thấp và tháo lắp cơ động bằng mỏ lết. Trong khi đó, van hàn lồng đòi hỏi tay nghề thợ hàn bậc cao, chi phí thi công lớn hơn và khi cần thay thế phải tiến hành cắt ống dẫn.

So sánh giữa đầu nối hàn lồng (Socket Weld) và đầu nối mặt bích (Flanged)

• Về không gian và trọng lượng: Van hàn lồng chiếm ưu thế tuyệt đối về sự tinh gọn, trọng lượng nhẹ, không tốn diện tích không gian xung quanh đường ống do không phải gánh thêm hai đĩa bích kim loại dày nặng cùng hệ thống bulông đai ốc cồng kềnh như dòng van mặt bích.

• Về năng lực tháo lắp linh hoạt: Dòng van mặt bích cho phép đội ngũ kỹ thuật tháo rời van ra khỏi hệ thống chỉ bằng vài thao tác vặn ốc, cực kỳ cơ động cho các đường ống cỡ lớn yêu cầu súc rửa định kỳ.

Vì sao nhiều nhà máy hiện đại luôn ưu tiên lựa chọn phương thức hàn lồng

Sự chuyển dịch công nghệ này diễn ra mạnh mẽ tại các khu công nghiệp là do kết cấu hàn lồng giúp cắt giảm tối đa các điểm rò rỉ tiềm ẩn trong nhà máy, tăng cường tuổi thọ cơ học của hệ thống đường ống, chịu đựng xuất sắc các tải trọng rung động liên tục từ máy bơm, máy nén và bảo đảm an toàn vận hành tuyệt đối cho công nhân.

Ứng Dụng Thực Tế Của Socket Weld Globe Valve

Sở hữu năng lực kiểm soát dòng chảy mạnh mẽ và độ bền cơ học siêu hạng, ứng dụng socket weld globe valve xuất hiện dày đặc trong sáu phân đoạn hạ tầng chiến lược:

Hệ thống truyền dẫn hơi nước và năng lượng nhiệt

Định vị trực tiếp tại các trục xuất hơi của lò hơi công nghiệp, các đường ống Steam line truyền tải hơi nóng bão hòa phục vụ sản xuất, sấy hấp quần áo, dệt nhuộm.

Mạng lưới vận hành của các nhà máy điện

Tích hợp trong hạ tầng hệ thống xử lý nước ngưng, đường cấp nước lò hơi và các hệ thống phụ trợ áp lực lớn của nhà máy nhiệt điện, nhà máy điện khí.

Hệ thống truyền tải dầu nóng công nghiệp

Khống chế dòng lưu chất dầu truyền nhiệt có nhiệt độ cao trong các hệ thống sấy, lò dầu tải nhiệt của dây chuyền sản xuất gỗ, sản xuất bao bì giấy.

Trạm phân phối khí nén áp lực cao

Lắp đặt tại các đường ống chính trích xuất khí nén khô áp suất cao từ máy nén khí trung tâm đến các thiết bị robot, cánh tay cơ khí của dây chuyền lắp ráp ô tô.

Dây chuyền công nghệ của nhà máy hóa chất

Ứng dụng để đóng ngắt và căn chỉnh chính xác lưu lượng các dòng dung môi, hóa chất lỏng có tính chất độc hại, yêu cầu độ kín tuyệt đối để bảo vệ môi trường.

Hạ tầng lọc hóa dầu và khai thác dầu khí

Xuất hiện trong các cụm đo dòng, đường ống công nghệ phụ trợ của nhà máy lọc dầu, tổng kho xăng dầu, nơi yêu cầu nghiêm ngặt về phòng chống cháy nổ.

Những Sai Lầm Thường Gặp Khi Chọn Socket Weld Globe Valve

Để bảo vệ nhà máy khỏi những sự cố dừng máy đột xuất, bộ phận kỹ sư cần đặc biệt lưu ý tránh năm lỗi kinh điển sau:

• Lựa chọn sai phân cấp áp lực Class: Lắp đặt van Class 150 vào hệ thống đường ống hơi nóng yêu cầu áp lực Class 800 khiến van bị quá tải, gây bục vỡ thân van nguy hiểm.

• Lựa chọn sai mác vật liệu chế tạo: Sử dụng van thép carbon thông thường cho đường ống dẫn hóa chất ăn mòn khiến thân van bị xâm thực, mài mòn vách van chỉ sau một thời gian ngắn.

• Chủ quan không đối chiếu bộ tiêu chuẩn ASME: Thu mua sản phẩm không đạt chuẩn hình học ASME B16.11 khiến đường kính miệng hàn lồng bị lệch so với đường kính ngoài của ống, không thể đút ống vào hàn.

• Lựa chọn sai quy cách kích thước ống: Tính toán sai lưu lượng dẫn đến chọn size van nhỏ hơn ống gây thắt nút cổ chai dòng chảy, làm gia tăng tổn thất áp suất nội tại.

• Quy trình thao tác hàn lắp đặt sai kỹ thuật: Không mở hé đĩa van khi hàn dẫn đến hiện tượng quá nhiệt cục bộ, làm biến dạng đĩa van, cháy hệ gioăng tết chèn bên trong buồng van.

Hậu quả của những sai lầm trên là làm xuất hiện các điểm rò rỉ môi chất nguy hại ra môi trường, gây kẹt cứng ty van không thể đóng mở và làm giảm sút nghiêm trọng hệ số an toàn của nhà máy.

Hướng Dẫn Kỹ Thuật: Quy Trình Chọn Lựa Và Thi Công

Checklist 6 bước lựa chọn cấu hình van phù hợp nhất

• Bước 1: Xác định chính xác đặc tính hóa lý, độ ăn mòn và trạng thái của lưu chất luân chuyển trong ống để chọn chủng loại van.

• Bước 2: Thu thập số liệu về áp suất hoạt động liên tục và áp suất đỉnh của hệ thống để chọn phân cấp Class 300, 600 hay 800 tương thích.

• Bước 3: Xác định nhiệt độ vận hành cao nhất của môi chất để lựa chọn mác thép carbon, thép không gỉ hay thép hợp kim chịu nhiệt.

• Bước 4: Đối chiếu quy chuẩn đường ống để chọn mác vật liệu đúc thân van đồng bộ với vật liệu của đường ống dẫn hiện hữu.

• Bước 5: Kiểm tra kỹ lưỡng tiêu chuẩn rãnh hàn lồng bảo đảm trùng khớp với bộ tiêu chuẩn hình học đường ống của dự án.

• Bước 6: Yêu cầu đơn vị phân phối cung cấp đầy đủ chứng chỉ chất lượng CO CQ, tài liệu thử tải áp lực trước khi nhập kho vật tư.

Các lưu ý quan trọng trong công tác lắp đặt và bảo trì định kỳ

• Khi thực hiện công tác hàn: Bắt buộc phải mở hé đĩa van ra khỏi bệ van, sử dụng giẻ ướt quấn quanh thân van để tản nhiệt, tránh tình trạng quá nhiệt làm biến dạng phôi kim loại.

• Khi đưa vào vận hành thực tế: Thao tác quay vô lăng từ tốn, không dùng lực cưỡng bức đóng mở quá nhanh gây sốc áp và tuyệt đối không sử dụng van cầu gác cổng này thay thế cho van một chiều.

• Khi triển khai công tác bảo trì định kỳ: Lên lịch trình cụ thể để kiểm tra độ kín của bộ tết chèn packing, kiểm tra bề mặt mài mòn của seat bệ van và tra mỡ bôi trơn chuyên dụng lên ty ren của trục van.

FAQ - Câu Hỏi Thường Gặp Về Socket Weld Globe Valve

Socket weld globe valve là gì và có đặc điểm gì nổi bật

Đây là dòng van cầu công nghiệp sử dụng phương thức liên kết hàn lồng để kết nối cố định với đường ống dẫn, mang lại năng lực điều tiết lưu lượng cực kỳ chính xác cùng độ bít kín tuyệt đối trước các môi trường áp lực cao.

Thiết bị van cầu hàn lồng này có khả năng chịu đựng được áp lực cao hay không

Hoàn toàn có. Khác với các dòng van nhựa hay van ren thông thường, dòng van này được đúc và rèn từ các phôi thép siêu cứng, chuyên dùng cho các phân cấp áp lực lớn như Class 300, Class 600, Class 800 hoặc lên đến Class 1500.

Socket weld globe valve thường được ứng dụng tối ưu nhất trong môi trường nào

Thiết bị là giải pháp lý tưởng cho các môi trường vận hành khắc nghiệt bao gồm hơi nước nóng bão hòa, khí nén áp lực cao, dầu truyền nhiệt, hóa chất độc hại và các đường ống phụ trợ trong nhà máy lọc dầu.

Điểm khác biệt cốt lõi giữa van cầu hàn lồng và van cầu kết nối ren là gì

Van hàn lồng mang lại độ bít kín tuyệt đối 100 phần trăm và chịu được tải trọng rung động cơ học tốt hơn rất nhiều nhờ mối hàn nóng chảy đồng khối, loại bỏ hoàn toàn nguy cơ rò rỉ môi chất qua các kẽ răng ren như van ren.

Có nên ứng dụng dòng socket weld globe valve này cho công tác điều tiết lưu lượng liên tục không

Hoàn toàn nên dùng. Đây chính là ưu thế công nghệ lớn nhất của dòng van cầu so với van cổng hay van bi, nhờ cấu trúc buồng chữ ngã giúp căn chỉnh dải lưu lượng cực kỳ mịn màng mà không lo tổn hại đĩa van.

Có Nên Sử Dụng Socket Weld Globe Valve Không

Tổng kết giá trị công nghệ đỉnh cao của thiết bị

Tựu trung lại, trong biểu đồ quản lý và vận hành một nhà máy công nghiệp hiện đại, việc tối ưu hóa độ bền của các điểm ngắt dòng luôn là bài toán sống còn quyết định đến lợi nhuận của doanh nghiệp. Thông qua chuỗi phân tích chuyên sâu từ việc định nghĩa bản chất socket weld globe valve là gì, bóc tách cơ chế chuyển dịch dòng chảy cho đến việc so sánh các phương thức liên kết, có thể khẳng định đây là dòng thiết bị gác cổng không thể thay thế. Sở hữu những điểm cộng tuyệt đối như độ kín khít hoàn hảo chống rò rỉ, năng lực chịu áp lực và nhiệt độ siêu hạng cùng khả năng điều tiết lưu lượng đạt độ chính xác tuyến tính cao, thiết bị chính là câu trả lời hoàn hảo cho các hệ thống công nghiệp quan trọng hàng đầu của bạn đối với socket weld globe valve.
