DN50 Valve là gì? Hướng dẫn chọn và sử dụng van DN50 chuyên nghiệp

Trong quá trình thi công và vận hành hệ thống cơ điện, tình huống phổ biến nhất mà các kỹ thuật viên thường gặp là việc lựa chọn thiết bị không tương thích. Chẳng hạn, bạn cần thay thế một chiếc DN50 valve cho hệ thống đường ống nước, nhưng nhà cung cấp lại hỏi bạn muốn lấy loại 2 inch hay 50mm. Hay nguy hiểm hơn, bạn chọn nhầm van bi thay vì van bướm, dẫn đến việc không thể lắp đặt vừa vặn vào mặt bích hiện hữu, gây đình trệ công việc và tốn kém chi phí sửa chữa.

Việc hiểu rõ về kích thước, tiêu chuẩn và cấu tạo của DN50 valve không chỉ giúp bạn tiết kiệm thời gian mà còn đảm bảo hệ thống vận hành trơn tru, bền bỉ. DN50 là một trong những kích thước phổ biến nhất trong các hệ thống cấp thoát nước, HVAC, PCCC và công nghiệp. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật, giúp bạn đưa ra quyết định mua hàng chính xác nhất.

DN50 Valve là gì?

DN (Diameter Nominal) là kích thước danh nghĩa dùng để chỉ kích thước trong của đường ống hoặc các thiết bị phụ kiện như van. DN50 valve là loại van được thiết kế để lắp đặt trên đường ống có đường kính danh nghĩa là 50mm.

Một điểm cần lưu ý quan trọng: DN50 không phải là đường kính ngoài chính xác của ống. Theo hệ quy đổi phổ biến, kích thước này tương đương với ống 2 inch. Để dễ hình dung, bạn có thể tham khảo bảng quy đổi nhanh dưới đây:

Cấu tạo của một van DN50 thường bao gồm thân van, bộ phận đóng mở (bi, đĩa, cửa van), trục van và bộ phận điều khiển (tay gạt, tay quay, hoặc bộ truyền động tự động). Mỗi thành phần được chế tạo từ các vật liệu khác nhau tùy vào môi trường sử dụng, từ gang, inox cho đến nhựa PVC.

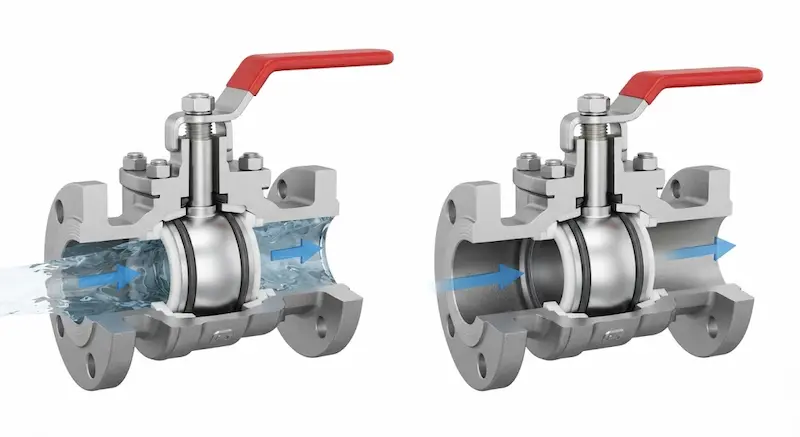

Nguyên Lý Hoạt Động Của Van DN50

Về cơ bản, Van DN50 có nhiệm vụ chính là kiểm soát, đóng mở hoặc điều tiết lưu lượng dòng chảy đi qua đường ống. Tùy vào loại van, nguyên lý hoạt động sẽ có sự khác biệt rõ rệt:

• Đóng/Mở hoàn toàn: Phổ biến ở van bi và van cổng, giúp dòng chảy đi qua với lưu lượng tối đa hoặc chặn đứng hoàn toàn.

• Điều tiết: Van cầu hoặc van bướm (loại điều khiển góc) cho phép kiểm soát lưu lượng dòng chảy chính xác hơn.

• Chống dòng chảy ngược: Van một chiều chỉ cho phép lưu chất đi theo một hướng duy nhất.

Để điều khiển các loại van này, hiện nay có hai hình thức chính: vận hành bằng tay (tay gạt, tay quay) và vận hành tự động thông qua bộ truyền động điện hoặc khí nén. Việc lựa chọn phương thức điều khiển phụ thuộc vào vị trí lắp đặt (dễ tiếp cận hay trên cao) và yêu cầu khắt khe về độ chính xác trong vận hành công nghiệp.

Các Loại DN50 Valve Phổ Biến

Trong môi trường công nghiệp, việc chọn đúng chủng loại DN50 valve quyết định đến 80% hiệu quả vận hành của hệ thống. Dưới đây là phân tích các dòng van phổ biến nhất:

Thông Số Kỹ Thuật Quan Trọng Của DN50 Valve

Khi tìm mua Van DN50, đừng chỉ dừng lại ở kích thước DN50. Bạn cần kiểm tra kỹ các thông số "sống còn" sau:

• Áp suất (PN): Các mức áp suất phổ biến như PN10, PN16, PN25, PN40. Việc chọn van có PN thấp hơn áp suất vận hành sẽ gây nổ hoặc hỏng hóc nghiêm trọng.

• Nhiệt độ: Kiểm tra giới hạn chịu nhiệt của vật liệu (gioăng làm kín đặc biệt quan trọng khi làm việc với hơi nóng).

• Tiêu chuẩn kết nối: Đây là lỗi thường gặp nhất. Cần xác định xem hệ thống đang dùng tiêu chuẩn mặt bích nào: JIS, DIN, ANSI hay BS. Một chiếc van chuẩn ANSI sẽ không thể lắp vừa mặt bích chuẩn JIS dù cùng kích thước DN50.

• Kiểu kết nối: Kết nối ren (thường cho ống nhỏ), kết nối mặt bích (chắc chắn, chịu lực tốt) hoặc kiểu Wafer (kẹp giữa hai mặt bích).

So Sánh Van DN50 Theo Vật Liệu

Lựa chọn vật liệu phù hợp giúp tối ưu chi phí và tăng tuổi thọ thiết bị:

• Gang: Giá thành rẻ, phù hợp cho nước sạch, hệ thống HVAC nhưng kém bền trong môi trường hóa chất.

• Đồng: Chống ăn mòn tốt, chịu nhiệt trung bình, thường dùng trong dân dụng hoặc hệ thống khí nén.

• Inox (304/316): Độ bền cao, chịu nhiệt và chống ăn mòn cực tốt. Đây là lựa chọn tối ưu cho ngành thực phẩm, dược phẩm và hóa chất.

• Nhựa (PVC/UPVC): Chuyên dụng cho các hệ thống hóa chất lỏng có tính ăn mòn cao, không dùng cho hệ thống áp suất hoặc nhiệt độ cao.

Vì Sao Cần Chọn Đúng Van DN50?

Chọn đúng Van DN50 không chỉ là vấn đề lắp vừa, mà còn là bảo vệ hệ thống của bạn. Nếu chọn sai:

1. Rò rỉ lưu chất: Gây lãng phí và nguy hiểm nếu là hóa chất.

2. Giảm lưu lượng: Một chiếc van không phù hợp có thể tạo ra điểm "thắt nút", làm giảm hiệu suất của cả hệ thống.

3. Hỏng hóc nhanh chóng: Van làm việc quá áp hoặc môi trường không phù hợp sẽ nhanh chóng bị mài mòn, làm tăng chi phí bảo trì định kỳ.

Ví dụ: Tại một nhà máy xử lý nước, việc lắp nhầm van bướm thân gang gioăng cao su thường thay vì van thân inox cho đường ống hóa chất ăn mòn đã khiến hệ thống phải dừng hoạt động chỉ sau 2 tuần sử dụng.

DN50 Valve Được Ứng Dụng Trong Những Hệ Thống Nào?

Với tính linh hoạt cao, Van DN50 xuất hiện dày đặc trong hầu hết các hạ tầng kỹ thuật:

• Cấp nước & Xử lý nước: Điều tiết dòng chảy sạch và nước thải.

• HVAC & Chiller: Kiểm soát nước nóng/lạnh trong hệ thống điều hòa trung tâm.

• PCCC: Van chặn hoặc van một chiều trong hệ thống chữa cháy tự động.

• Công nghiệp khác: Khí nén, nồi hơi (Boiler), dầu khí, hóa chất và dây chuyền thực phẩm.

Những Sai Lầm Thường Gặp Khi Chọn Van DN50

Nhiều người mua hàng thường mắc phải những "bẫy" tư duy sau:

• Chỉ nhìn vào DN50: Bỏ qua áp suất PN và tiêu chuẩn mặt bích.

• Ham rẻ: Chọn vật liệu không phù hợp với môi chất, dẫn đến han gỉ chỉ sau một thời gian ngắn.

• Không tính đến nhiệt độ: Gioăng van bị biến dạng khi gặp nhiệt độ cao.

• Bỏ qua tần suất sử dụng: Chọn van tay gạt cho vị trí cần đóng mở tự động thường xuyên.

Hướng Dẫn Chọn Van DN50 Phù Hợp

Để chọn được chiếc van ưng ý, hãy thực hiện theo Checklist sau:

• Môi chất: Là nước, hơi, hóa chất hay khí? (Quyết định vật liệu thân và gioăng).

• Áp suất & Nhiệt độ: Xác định thông số max của hệ thống.

• Kiểu kết nối: Ren hay mặt bích? Tiêu chuẩn nào (BS, JIS, ANSI)?

• Phương thức điều khiển: Cần tay gạt nhanh hay bộ điều khiển điện tự động?

• Tần suất vận hành: Cần loại van có độ bền đóng mở cao hay chỉ để đóng ngắt khi bảo trì?

• Không gian: Đảm bảo đủ diện tích để lắp đặt và vận hành van.

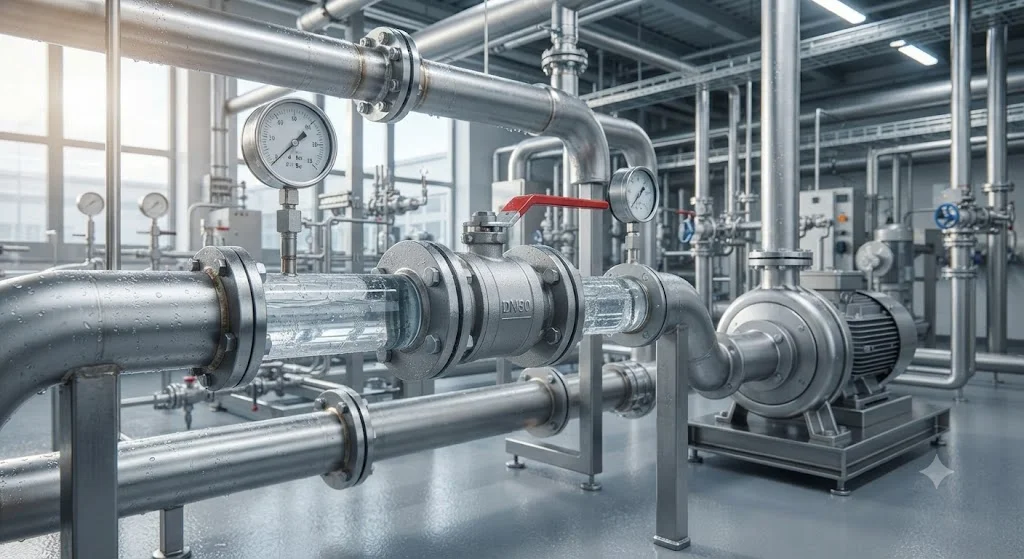

Lưu Ý Khi Lắp Đặt Và Bảo Trì Van DN50

Khi lắp đặt, hãy đảm bảo lắp đúng chiều dòng chảy (đặc biệt với van một chiều). Không nên siết ốc quá lực làm biến dạng gioăng. Định kỳ kiểm tra rò rỉ và vệ sinh bề mặt van để đảm bảo thiết bị luôn trong trạng thái sẵn sàng.

Câu Hỏi Thường Gặp

DN50 valve bằng bao nhiêu inch?

 DN50 tương đương với kích thước danh nghĩa là 2 inch.

DN50 có phải đường kính ngoài 50 mm không?

 Không. DN50 là kích thước danh nghĩa. Đường kính ngoài thực tế của ống sẽ thay đổi tùy theo tiêu chuẩn độ dày của ống (Schedule).

Nên chọn van bi hay van bướm DN50?

 Van bi tối ưu cho độ kín và áp lực cao; van bướm tối ưu về giá thành và không gian lắp đặt cho các hệ thống lưu lượng lớn.

Van DN50 có những kiểu điều khiển nào?

 Có 4 kiểu chính: Tay gạt, tay quay (vô lăng), bộ truyền động điện và bộ truyền động khí nén.

Kết luận

Việc lựa chọn đúng DN50 valve là chìa khóa để đảm bảo sự ổn định cho toàn bộ hệ thống kỹ thuật. Từ việc thấu hiểu các tiêu chuẩn mặt bích, vật liệu cho đến áp suất vận hành, mỗi chi tiết nhỏ đều đóng góp vào hiệu quả công việc và giúp bạn tối ưu chi phí bảo trì lâu dài.

Một sai lầm nhỏ trong khâu chọn loại van hay tiêu chuẩn mặt bích không chỉ gây ra tình trạng rò rỉ lưu chất, thất thoát năng lượng mà còn có thể dẫn đến những sự cố dừng máy ngoài ý muốn, gây ảnh hưởng trực tiếp đến năng suất lao động và uy tín của doanh nghiệp. Vì vậy, trước khi đưa ra quyết định mua hàng, hãy luôn đối chiếu yêu cầu vận hành thực tế với bảng thông số kỹ thuật, cân nhắc kỹ lưỡng giữa nhu cầu đóng mở nhanh, độ kín khít tuyệt đối hay khả năng điều tiết lưu lượng chính xác.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về dn50 valve
