Stainless Steel Strainer: Giải Pháp Lọc Cặn Chuyên Sâu Cho Đường Ống Công Nghiệp

Trong bất kỳ hệ thống đường ống công nghiệp nào, rác thải, xỉ hàn, cặn bẩn và tạp chất cơ học luôn là "sát thủ thầm lặng" làm kẹt kẹt van, mài mòn cánh máy bơm hay phá hỏng đồng hồ đo lưu lượng. Sự xuất hiện của stainless steel strainer (lọc y / lọc rác inox) chính là lá chắn bảo vệ kiên cố, giữ cho dòng chảy sạch sẽ và giúp toàn bộ hệ thống vận hành trơn tru. Nhờ đặc tính chống ăn mòn tuyệt vời và độ bền cơ học cao, dòng lọc inox này đã trở thành tiêu chuẩn bắt buộc trong các nhà máy hiện đại.

Stainless Steel Strainer là gì?

Định Nghĩa Và Vai Trò Cốt Lõi

Lọc y là thiết bị lọc cơ học được lắp đặt trên đường ống, sử dụng lưới lọc bằng thép không gỉ (inox) để giữ lại tạp chất rắn, rác thải và cặn bẩn lơ lửng trong lưu chất (nước, hơi, hóa chất, dầu).

Nhiệm vụ cốt lõi của thiết bị là bảo vệ các thiết bị đắt tiền nằm ở phía hạ nguồn như máy bơm, van điều khiển, van giảm áp, thiết bị trao đổi nhiệt và đo đạc.

Tại Sao Vật Liệu Inox Lại Được Ưu Chuộng?

• Chống ăn mòn & Oxi hóa: Vật liệu stainless steel (SS304, SS316) tạo lớp màng oxit Crom thụ động trên bề mặt, giúp chống lại sự tấn công của hóa chất, nước biển, hơi nước nhiệt độ cao.

• Độ bền cơ học & Khả năng chịu nhiệt: Không bị giòn gãy ở nhiệt độ âm sâu hoặc biến dạng ở nhiệt độ lên tới hàng trăm độ C.

• Bề mặt nhẵn bóng: Giảm ma sát dòng chảy, hạn chế bám dính mảng bám vi sinh, cực kỳ phù hợp cho ngành thực phẩm, dược phẩm.

Nguyên Lý Hoạt Động & Ảnh Hưởng Của Mesh Size

Nguyên lý vận hành của lọc y khá đơn giản nhưng tối ưu:

1. Dòng chảy đi vào: Lưu chất mang theo cặn bẩn đi vào cổng vào của strainer.

2. Phân tách cặn: Lưu chất buộc phải đi qua các lỗ nhỏ trên lưới lọc inox. Cặn rắn có kích thước lớn hơn mắt lưới sẽ bị giữ lại bên trong bầu lọc/lưới lọc.

3. Lưu chất sạch đi ra: Phần chất chất đã lọc sạch tiếp tục chảy ra cổng thoát để đến các thiết bị phía sau.

Tầm quan trọng của Kích thước Mesh (Mesh Size):

Mesh chỉ số lượng lỗ trên 1 inch tới của lưới lọc. Chỉ số Mesh càng cao, lỗ lọc càng mịn và lọc được hạt cặn càng nhỏ. Tuy nhiên, chọn mesh quá mịn sẽ làm tăng trở lực dòng chảy, gây hiện tượng sụt áp (pressure drop) lớn và nhanh kẹt lưới. Do đó, việc chọn đúng mesh size quyết định 80% hiệu quả vận hành.

Phân Tích Chuyên Sâu Về Cấu Tạo Và Phân Loại

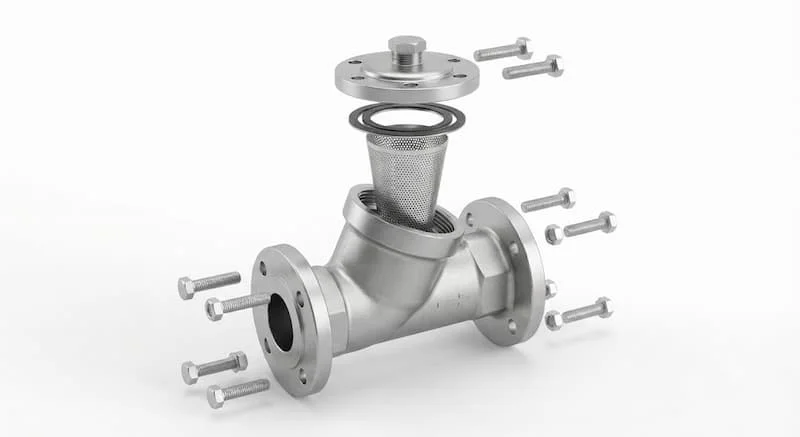

Cấu Tạo Chi Tiết Của Stainless Steel Strainer

Một bộ lọc rác inox tiêu chuẩn được cấu thành từ các bộ phận chính:

• Thân lọc (Body): Được đúc nguyên khối hoặc hàn áp lực từ inox (SS304, SS316), dạng hình chữ Y, hình giỏ (Basket) hoặc chữ T, chịu lực chịu áp chính.

• Lưới lọc (Screen/Mesh): Làm từ inox đục lỗ (perforated screen) hoặc đan lưới mịn (mesh screen). Đây là bộ phận làm việc trực tiếp để chặn cặn.

• Nắp vệ sinh (Bonnet/Cover): Thiết kế dạng ren vặn hoặc mặt bích tháo rời, giúp tháo lưới ra vệ sinh dễ dàng. Có thể tích hợp xả đáy (blow-off valve).

• Gioăng làm kín (Gasket/O-ring): Làm từ PTFE, EPDM, FKM (Viton) giúp ngăn rò rỉ tại vị trí nắp tháo.

• Đầu nối & Bu-lông: Các chi tiết kết nối cơ học để gắn vào đường ống.

Phân loại lọc y

Thiết bị được phân loại đa dạng dựa trên thiết kế, mác thép và tiêu chuẩn kỹ thuật:

1. Phân Loại Theo Thiết Kế Vận Hành

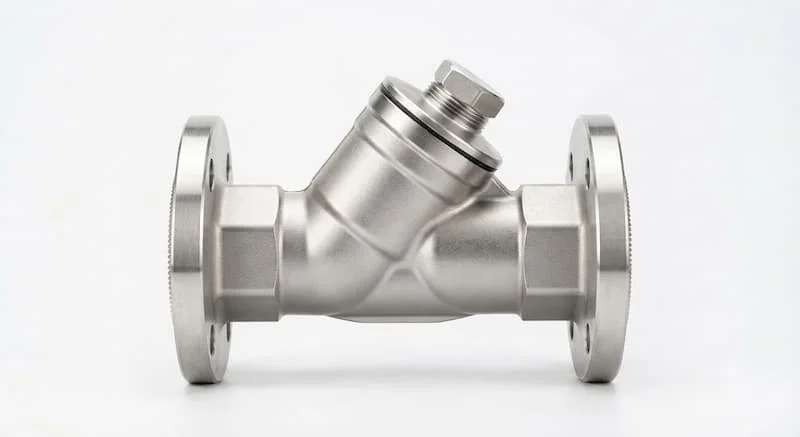

• Y Strainer (Lọc chữ Y): Dạng nhánh chéo 45 độ, nhỏ gọn, thích hợp cho cả đường ống đứng và ngang. Chịu áp lực tốt, phổ biến nhất trong hệ thống hơi và khí.

• Basket Strainer (Lọc dạng giỏ): Bầu lọc đứng dung tích lớn, chứa được nhiều cặn hơn Y-strainer. Phù hợp cho đường ống nước lớn, lưu lượng cao, tổn thất áp suất thấp.

• T Strainer (Lọc chữ T): Dùng cho các không gian lắp đặt hẹp, đường ống thẳng đứng hoặc ngang.

• Simplex Strainer: Dạng giỏ đơn, phải dừng hệ thống khi muốn tháo lưới ra vệ sinh.

• Duplex Strainer (Lọc đôi): Cấu tạo gồm 2 bầu lọc song song nối với van chuyển hướng. Cho phép tháo vệ sinh 1 bên trong khi bên kia vẫn hoạt động — giải pháp hoàn hảo cho hệ thống chạy liên tục 24/7.

• Temporary Strainer (Lọc tạm thời/Lọc nón): Lắp giữa 2 mặt bích trong giai đoạn chạy thử nghiệm nhà máy để gom xỉ hàn, rác thi công.

2. Phân Loại Theo Mác Vật Liệu Inox

• SS201: Chi phí thấp, dùng cho nước sạch, môi trường khô ráo, không hóa chất.

• SS304 / SS304L: Dòng phổ biến nhất, chịu ăn mòn tốt trong nước thải sạch, thực phẩm, khí nén. L loại carbon thấp giúp mối hàn bền chắc hơn.

• SS316 / SS316L: Chứa Molipden chống ăn mòn lỗ rỗ cực tốt trong môi trường nước biển, axit, hóa chất đậm đặc và dược phẩm.

• Duplex Stainless Steel (2205, 2507): Dòng inox pha Austenitic-Ferritic chịu siêu áp suất và siêu ăn mòn trong ngành dầu khí, hóa chất nặng.

3. Phương Thức Kết Nối & Tiêu Chuẩn

• Kiểu kết nối: Threaded (Nối ren - ống nhỏ), Flanged (Mặt bích - ống lớn), Socket Weld/Butt Weld (Hàn áp lực cao), Tri-Clamp (Vi sinh vi sinh).

• Tiêu chuẩn thiết kế: ANSI / ASME (Mỹ), DIN (Đức), JIS (Nhật Bản), BS (Anh), API (Dầu khí).

Thông Số Kỹ Thuật Tiêu Chuẩn

Khi tra cứu thông số kỹ thuật cho lọc y, bạn cần làm rõ các chỉ số sau:

Đánh Giá Ưu Điểm Và Hạn Chế

Ưu Điểm Vượt Trội

• Chống ăn mòn tuyệt đối: Khác với strainer bằng gang dễ bị hoen gỉ làm ô nhiễm lưu chất, inox giữ độ sạch thuần khiết.

• Chịu áp suất & Nhiệt độ khắc nghiệt: Không bị nứt vỡ dưới hiện tượng va đập thủy lực (water hammer).

• Tháo lắp & Vệ sinh nhanh: Thiết kế nắp xả đáy giúp xả cặn mà không nhất thiết phải tháo toàn bộ nắp lọc.

• Tuổi thọ vượt trội: Sử dụng ổn định từ 10 - 20 năm, hạn chế tối đa chi phí thay thế.

Hạn Chế Cần Lưu Ý

• Giá thành đầu tư ban đầu cao: Cao hơn từ 2 - 4 lần so với strainer bằng gang (Cast Iron).

• Bắt buộc bảo trì định kỳ: Nếu không vệ sinh, cặn lấp đầy lưới sẽ làm sụt áp nghiêm trọng và giảm lưu lượng đường ống.

So Sánh Chi Tiết Bằng Bảng

1. Y Strainer vs Basket Strainer

2. Lọc y vs Cast Iron Strainer

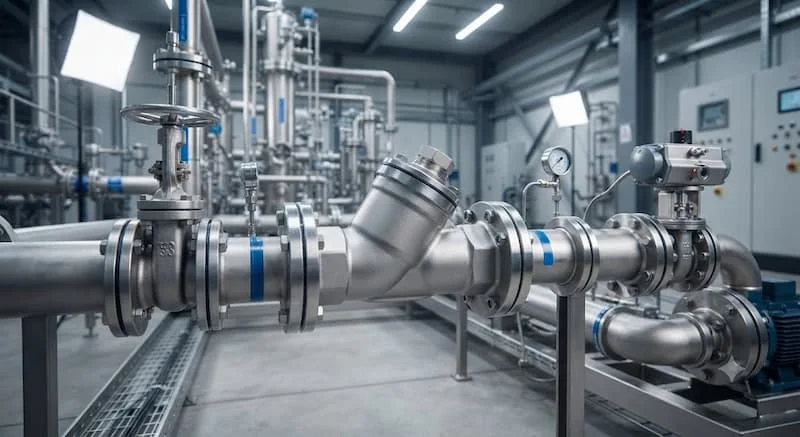

Ứng dụng của lọc y

Nhờ đáp ứng các tiêu chuẩn vệ sinh khắt khe và độ bền cao, lọc y là mảnh ghép không thể thiếu trong nhiều hệ thống:

• Xử lý nước & Bơm công nghiệp: Xử lý nước thải hóa chất, nhà máy lọc nước tinh khiết.

• Ngành Thực phẩm & Đồ uống (F&B): Nhà máy bia, sữa, nước giải khát, dầu ăn (yêu cầu inox 304/316 chuẩn vi sinh).

• Ngành Dược phẩm & Hóa chất: Sản xuất thuốc, dẫn môi chất axit, kiềm nhẹ.

• Hệ thống Hơi nóng (Steam System) & HVAC: Lọc xỉ hàn, cặn vôi trong đường ống lò hơi thương mại và công nghiệp.

• Ngành Dầu khí & Hàng hải: Chịu đựng môi trường hơi muối biển và hóa chất khai thác mỏ.

Khi Nào Bắt Buộc Phải Lắp lọc y?

Để bảo vệ tài sản đường ống, thiết bị lọc rác này bắt buộc phải được lắp đặt ngay phía trước (upstream) của:

• Trước Máy bơm (Pumps): Tránh cát đá, rác cuốn vào làm gãy cánh quạt.

• Trước Van điều khiển / Van giảm áp: Tránh cặn bẩn làm kẹt màng van, hỏng seal làm kín.

• Trước Đồng hồ đo lưu lượng: Bảo vệ tuabin và cảm biến đo không bị lệch chuẩn do cặn.

• Trước Thiết bị trao đổi nhiệt (Heat Exchanger): Tránh mảng bám làm tắc các khe trao đổi nhiệt hẹp.

Những Sai Lầm Thường Gặp Khi Lắp Đặt & Sử Dụng

1. Lắp ngược chiều dòng chảy: Môi chất đi ngược chiều mũi tên đúc trên thân làm méo hoặc vỡ lưới lọc.

2. Chọn sai Mesh Size: Chọn lưới quá mịn cho lưu chất đặc khiến lọc bị tắc liên tục.

3. Quên vệ sinh định kỳ: Cặn tích tụ quá nhiều gây chênh áp lớn, làm móp giỏ lọc inox.

4. Chọn sai mác inox: Dùng inox 304 cho môi trường nước biển dẫn đến mục và thủng thân van.

Hướng Dẫn Lựa Chọn Và Checklist Mua Hàng

5 Bước Lựa Chọn Chuẩn Chuyên Gia

1. Bước 1 (Xác định lưu chất): Lưu chất là nước, hơi, hóa chất hay thực phẩm? (Chọn mác inox 201, 304 hay 316).

2. Bước 2 (Xác định lưu lượng & Áp suất): Tính toán tốc độ dòng chảy để chọn kích thước DN và cấp áp PN/Class.

3. Bước 3 (Chọn loại thiết bị): Dùng Y-Strainer cho hơi/khí; Dùng Basket/Duplex cho chất lỏng chứa nhiều cặn.

4. Bước 4 (Chọn Mesh Size): Xác định hạt cặn nhỏ nhất cần giữ lại để chọn số Mesh tối ưu.

5. Bước 5 (Xác định tiêu chuẩn bích): Chọn chuẩn JIS, ANSI hay DIN để kết nối khớp với mặt bích ống hiện hữu.

Checklist Bắt Buộc Trước Khi Xuống Tiền Mua

• Kích thước DN: Đã đo chính xác phi ống chưa?

• Cấp áp lực (PN/Class): Đã dư tải 15-20% áp lực tối đa hệ thống chưa?

• Chủng loại mác thép: Thân và lưới có đúng chứng chỉ CO/CQ là SS304 hay SS316 không?

• Chuẩn kết nối: Nối ren BSPT/NPT hay Mặt bích ANSI/JIS/DIN?

• Mesh size: Số lỗ trên inch đã phù hợp với yêu cầu lọc chưa?

• Xuất xứ & Bảo hành: Sản phẩm từ thương hiệu uy tín, có bảo hành rõ ràng không?

Các Câu Hỏi Thường Gặp (FAQ)

Stainless Steel Strainer là gì?

Đây là thiết bị lọc rác cơ học làm bằng thép không gỉ (inox), lắp trên đường ống để loại bỏ tạp chất rắn và bảo vệ các thiết bị phía sau.

Nên chọn SS304 hay SS316 cho strainer?

Nên chọn SS304 cho các ứng dụng nước sạch, khí nén, hơi nóng và thực phẩm thông thường để tối ưu chi phí. Chọn SS316 khi đường ống tiếp xúc với hóa chất, nước biển, môi trường chứa Clo hoặc sản xuất dược phẩm.

Bao lâu nên vệ sinh Stainless Steel Strainer một lần?

Thời gian bảo trì phụ thuộc vào độ sạch của lưu chất. Cách tốt nhất là lắp đồng hồ đo chênh áp (differential pressure gauge) trước và sau strainer. Khi chênh áp vượt quá 0.5 - 0.7 bar, đó là lúc bạn cần tháo lưới ra làm sạch.

Y Strainer và Basket Strainer khác nhau cơ bản thế nào?

Y Strainer có cấu tạo nhỏ gọn, lắp được cả chiều ngang lẫn đứng, thích hợp cho hơi/khí. Basket Strainer dạng giỏ đứng có không gian chứa cặn lớn hơn hẳn, chuyên dùng cho chất lỏng và đường ống kích thước lớn.

Kết Luận

Có thể khẳng định, stainless steel strainer chính là giải pháp đầu tư thông minh giúp bảo vệ toàn diện hệ thống đường ống công nghiệp. Việc lựa chọn chính xác kiểu dáng, kích thước, mác vật liệu inox và độ mịn của lưới lọc không chỉ giúp tối ưu hóa hiệu suất vận hành mà còn ngăn ngừa rủi ro dừng máy đột ngột, tiết kiệm hàng triệu đồng chi phí sửa chữa đối với stainless steel strainer.
