Nối Ren Trong Ngoài 21: Cấu Tạo, Thông Số Và Hướng Dẫn Chọn Mua Đúng Chuẩn

Trong quá trình thi công và lắp đặt đường ống, việc kết nối hai đầu ống hoặc thiết bị có định dạng chân ren khác nhau là thách thức vô cùng phổ biến. Khi đó, nối ren trong ngoài phi 21 chính là giải pháp chuyển tiếp nhỏ gọn nhưng cực kỳ hiệu quả. Phụ kiện này giúp kết nối liền mạch giữa cổng ren trong và cổng ren ngoài mà không cần phải thay đổi toàn bộ kết cấu đường ống sẵn có, đảm bảo độ kín khít và tối ưu chi phí thi công.

Nối Ren Trong Ngoài 21 Là Gì?

Định Nghĩa Và Vai Trò Cốt Lõi

Nối ren trong ngoài 21 (hay còn gọi là kép lệch ren/cà-ráp ren/nối ren trong ngoài phi 21) là loại phụ kiện đường ống cơ khí có thiết kế hai đầu đặc biệt: một đầu mang ren trong và đầu còn lại mang ren ngoài, đều được gia công theo kích thước danh nghĩa DN15.

Chức năng chính của thiết bị là đóng vai trò làm cầu nối linh hoạt, giúp kết nối các đoạn ống, đầu van hoặc thiết bị đo đạc có chân ren ngược nhau mà không làm gián đoạn dòng chảy.

Ý Nghĩa Kích Thước 21, DN15 Và 1/2 Inch

Trong ngành ống, kích thước "21" thường gây ra một số nhầm lẫn cho người mới. Dưới đây là cách quy đổi chuẩn kỹ thuật:

• Phi 21 (21mm): Là đường kính ngoài xấp xỉ của đường ống thép/inox tiêu chuẩn hệ milimet.

• DN15 (Diameter Nominal): Đường kính danh nghĩa chuẩn quốc tế cho lòng ống ($15\text{ mm}$).

• 1/2 Inch: Kích thước ren tiêu chuẩn theo hệ inch của Anh/Mỹ.

Cả ba thuật ngữ: Phi 21 = DN15 = 1/2 inch thực chất đều chỉ chung một quy cách kích thước phụ kiện trong thực tế.

Nguyên Lý Hoạt Động

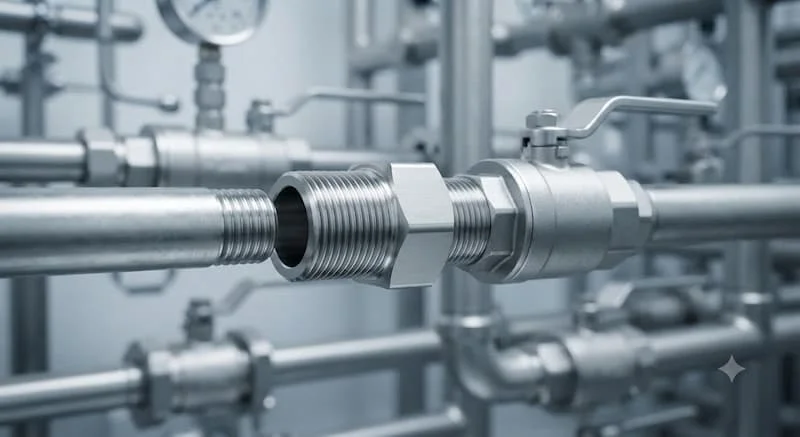

Nguyên lý vận hành của nối ren trong ngoài phi 21 dựa trên cơ chế ghép nối cơ học giữa các bước ren:

• Sự ăn khớp bước ren: Đầu ren ngoài của phụ kiện siết vào cổng ren trong của thiết bị, trong khi đầu ren trong sẽ đón nhận đầu ren ngoài của đoạn ống nối tiếp.

• Tạo độ kín: Khi vặn siết, áp lực giữa các đỉnh ren và đáy ren nén chặt vật liệu làm kín (như băng tan PTFE hoặc keo dán ren chuyên dụng), cản trở tuyệt đối không cho lưu chất rò rỉ ra ngoài.

• Chịu tải cơ học: Các dải ren liên tục phân bổ đều lực kéo và lực nén, giữ cho mối nối chắc chắn, không bị bật rớt dưới áp lực của dòng chảy.

Cấu Tạo Và Thông Số nối ren trong ngoài phi 21

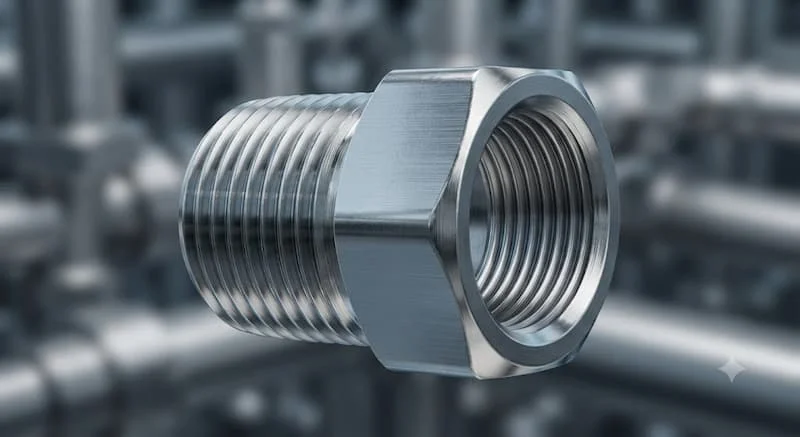

Cấu Tạo Chi Tiết

Một phụ kiện nối ren trong ngoài phi 21 tiêu chuẩn gồm 5 thành phần chính:

1. Thân phụ kiện: Dạng hình trụ, ở giữa thường được đúc hình lục giác (lục giác ngoài) để tạo điểm bám cho cờ-lê/mỏ-lết khi thao tác siết.

2. Đầu ren trong: Gia công các bước ren ở lòng bên trong ống.

3. Đầu ren ngoài: Tiện các bước ren nổi chạy quanh bề mặt ngoài ống.

4. Bề mặt gia công: Được xử lý nhẵn bóng (mạ niken/chrome hoặc đánh bóng inox) để chống bám cặn và tăng độ thẩm mỹ.

5. Vật liệu chế tạo: Chế tạo đa dạng từ kim loại đến nhựa kỹ thuật tùy thuộc môi trường sử dụng.

Phân Loại Chi Tiết

Để đáp ứng các điều kiện làm việc khác nhau, nối ren trong ngoài phi 21 được phân loại đa dạng:

1. Theo vật liệu chế tạo

• Đồng thau / Đồng mạ niken: Kháng khuẩn tốt, chịu nhiệt cao, phổ biến cho đường ống nước sinh hoạt và bình nóng lạnh.

• Inox (201, 304, 316): Chịu hóa chất, không gỉ sét, chịu áp lực và nhiệt độ cực cao, chuẩn vệ sinh cho ngành thực phẩm/dược phẩm.

• Thép mạ kẽm: Chịu lực cơ học tốt, dùng nhiều trong hệ thống PCCC, khí nén công nghiệp.

• Nhựa (PVC, UPVC, PPR): Kháng ăn mòn điện hóa, giá rẻ, dùng cho hệ thống nước lạnh, tưới tiêu hoặc nước nóng (PPR).

2. Theo tiêu chuẩn ren & Phương pháp gia công

• Tiêu chuẩn ren: Ren BSP (BSP: BSPT/BSPP) phổ biến tại Việt Nam và Châu Âu; Ren NPT tiêu chuẩn Mỹ (ren côn); Ren hệ mét.

• Phương pháp gia công: Đúc áp lực cao, Tiện kĩ thuật số CNC (độ chính xác cực cao) hoặc Rèn nóng.

Thông Số Kỹ Thuật Tiêu Chuẩn

Ưu Điểm, Hạn Chế Và So Sánh Phụ Kiện

Ưu Điểm Nổi Bật

• Thi công linh hoạt & Nhanh chóng: Không cần hàn cắt phức tạp, chỉ cần cờ-lê là có thể tháo lắp trong vài phút.

• Độ kín vững chắc: Khi kết hợp đúng vật liệu làm kín, mối nối chịu được áp lực cao mà không rò rỉ.

• Tiết kiệm chi phí: Chi phí mua phụ kiện nhỏ, giúp tận dụng lại các thiết bị cũ mà không cần thay toàn bộ cụm van/ống.

Hạn Chế Cần Lưu Ý

• Cần quấn băng tan đúng kỹ thuật (đủ vòng, đúng chiều) để tránh xì rò.

• Nếu va đập rung động mạnh kéo dài mà không cố định ống, ren có thể bị lỏng theo thời gian.

• Siết quá lệch trục hoặc quá lực có thể làm dập, vỡ bước ren (đặc biệt là dòng phụ kiện bằng nhựa).

So Sánh nối ren trong ngoài phi 21 Với Các Phụ Kiện Khác

Ứng Dụng Của nối ren trong ngoài phi 21

Sở hữu kích thước chuẩn DN15 cực kỳ thông dụng, nối ren trong ngoài 21 có mặt trong hầu hết mọi công trình:

Lĩnh Vực Sử Dụng Phổ Biến

• Dân dụng: Kết nối bình nóng lạnh, máy giặt, vòi xịt vệ sinh, dây cấp nước vòi rửa, hệ thống lọc nước RO gia đình.

• Hệ thống Máy Bơm: Kết nối đầu hút/xả của máy bơm nước dân dụng loại nhỏ với đường ống dẫn.

• Công nghiệp: Đường ống cấp khí nén, hệ thống hơi nóng lò hơi, hệ thống dẫn dầu nhớt, đường ống cấp nước PCCC.

• Nông nghiệp: Hệ thống van từ, đường ống tưới nhỏ giọt, tưới phun mưa tự động.

Khi Nào Bắt Buộc Nên Sử Dụng?

• Khi chuyển đổi ren: Cần nối một thiết bị mang ren trong (như cổng van) vào một ống cũng mang ren trong.

• Khi bị hụt ren: Đầu ren của vòi nước/thiết bị quá ngắn không ăn khớp tới chân ren âm chôn sâu trong tường.

• Khi nối thiết bị đo: Lắp đặt đồng hồ đo áp suất, cảm biến nhiệt độ vào tuyến ống chính.

Sai Lầm Thường Gặp Khi Thi Công

1. Hiểu sai kích thước: Nhầm lẫn giữa đường kính lòng trong và đường kính ren ngoài, dẫn đến mua sai quy cách.

2. Không dùng băng tan/keo ren: Vặn trực tiếp hai chi tiết kim loại vào nhau chắc chắn sẽ bị rò rỉ nước/khí.

3. Quấn băng tan ngược chiều ren: Làm băng tan bị bung xù, dồn ngược ra ngoài trong quá trình vặn siết.

4. Siết quá tay: Dùng lực quá mạnh làm cháy ren inox/đồng hoặc nứt vỡ thân phụ kiện nhựa.

Hướng Dẫn Lựa Chọn Và Quy Trình Lắp Đặt Chuẩn

5 Bước Lựa Chọn Chuẩn Kỹ Thuật

1. Xác định môi trường lưu chất: Nước lạnh (dùng Nhựa/Đồng); Nước nóng (dùng Đồng/Inox); Hóa chất/Hơi nóng (dùng Inox 304/316).

2. Kiểm tra tiêu chuẩn ren: Xác định ren thiết bị là ren côn NPT hay ren thẳng BSP để chọn đúng loại tương thích.

3. Kiểm tra mức áp suất tối đa: Chọn phụ kiện có áp định mức (PN) lớn hơn áp suất vận hành thực tế 20%.

4. Kiểm tra bề mặt ren: Bước ren phải sắc nét, không bị sứt mẻ, dập mép hay dính bavia.

5. Chọn thương hiệu uy tín: Ưu tiên các nhà sản xuất đạt chứng nhận ISO, có CO/CQ rõ ràng.

Checklist Mua Hàng Nhanh

• Xác định đúng chuẩn DN15 (Phi 21 / 1/2 inch).

• Chọn đúng mác vật liệu (Inox 304, Đồng thau, Nhựa UPVC...).

• Bước ren không bị lỗi móp méo.

• Chuẩn bị sẵn phụ liệu làm kín (Băng tan PTFE / Keo đóng khóa ren).

• Xác định xuất xứ sản phẩm và chế độ bảo hành.

Quy Trình Lắp Đặt Đúng Kỹ Thuật

• Bước 1 (Vệ sinh): Dùng cọ mềm làm sạch bavia, bụi bẩn trên ren trong và ren ngoài.

• Bước 2 (Quấn băng tan): Quấn băng tan PTFE quanh đầu ren ngoài từ 10 - 15 vòng theo chiều kim đồng hồ (chiều siết ren).

• Bước 3 (Vặn tay): Đặt thẳng hàng phụ kiện, vặn nhẹ bằng tay từ 2 - 3 vòng đầu để đảm bảo ren ăn khớp đúng khớp, không bị lệch trục.

• Bước 4 (Siết cờ-lê): Dùng cờ-lê siết chặt vừa đủ lực. Tránh cố siết kịch khung gây rạn nứt.

• Bước 5 (Test áp): Mở van chạy thử nghiệm, kiểm tra xem có hiện tượng rấm rịch rò rỉ hay không.

Các Câu Hỏi Thường Gặp (FAQ)

Nối ren trong ngoài 21 là gì?

Là phụ kiện cơ khí đường ống kích thước DN15 (1/2 inch), có một đầu mang ren trong và một đầu mang ren ngoài dùng để kết nối chuyển tiếp giữa các thiết bị.

Phi 21 có phải là DN15 không?

Đúng. Trong ngành ống, Phi 21 (đường kính ngoài xấp xỉ), DN15 (đường kính danh nghĩa) và 1/2 inch (hệ inch) đều là các cách gọi khác nhau của cùng một quy cách kích thước.

Nối ren trong ngoài 21 tương đương bao nhiêu inch?

Kích thước này tương đương với 1/2 inch theo hệ đo lường Anh/Mỹ.

Nên chọn phụ kiện bằng inox hay bằng đồng?

Nếu dùng cho hệ thống nước sinh hoạt dân dụng, nước nóng gia đình thì phụ kiện đồng thau là lựa chọn kinh tế và tối ưu. Nếu dùng cho môi trường hóa chất, ẩm ướt cao, hơi nóng công nghiệp hoặc yêu cầu độ sạch tuyệt đối thì nên chọn inox 304/316.

Phụ kiện này có dùng được cho nước nóng và khí nén không?

Có. Tuy nhiên bạn bắt buộc phải chọn chất liệu kim loại như inox, đồng thau hoặc thép mạ kẽm và sử dụng loại băng tan/keo chịu nhiệt chuyên dụng.

Kết Luận

Tóm lại, nối ren trong ngoài 21 là mắt xích nhỏ nhưng mang lại sự linh hoạt tuyệt vời trong việc thi công và bảo trì hệ thống đường ống. Việc hiểu rõ kích thước quy đổi DN15, chọn đúng vật liệu cũng như tuân thủ quy trình quấn băng tan đúng kỹ thuật sẽ giúp hệ thống của bạn luôn vận hành an toàn, bền bỉ và không rò rỉ đối với nối ren trong ngoài 21.
