Van D25: Tổng Quan, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào, việc kiểm soát dòng chảy lưu chất luôn đóng vai trò quyết định đến sự an toàn và hiệu suất vận hành. Trong số các kích thước van phổ biến hiện nay, van DN25 là một trong những phụ kiện được ứng dụng rộng rãi nhất nhờ kích thước linh hoạt, tương thích tốt với nhiều loại đường ống tiêu chuẩn. Tuy nhiên, để lựa chọn đúng dòng van phù hợp với từng môi trường lưu chất, áp suất và nhiệt độ, người thiết kế cũng như kỹ sư vận hành cần nắm rõ các thông số kỹ thuật nền tảng.

Van D25 Là Gì?

Định Nghĩa Và Kích Thước Quy Đổi

Van DN25 là cách gọi thông dụng để chỉ các loại van công nghiệp lắp đặt cho đường ống có đường kính ngoài tiêu chuẩn 25 mm (đối với ống nhựa HDPE, PPR, UPVC) hoặc tương ứng với đường kính danh nghĩa DN25 (đối với ống kim loại như thép, inox, đồng).

Trái với nhầm lẫn phổ biến của nhiều người, ký hiệu "D25" không đồng nghĩa với việc mọi đường kính ngoài của van đều bằng 25 mm. Trên thực tế, đối với đường ống kim loại, van DN25 lắp cho ống có đường kính ngoài xấp xỉ Phi 34 và tương đương với kích thước 1 inch theo hệ đo lường Anh/Mỹ.

Nguyên Lý Hoạt Động Của Van D25

Tùy thuộc vào kết cấu cơ khí bên trong thân van, van DN25 vận hành theo các nguyên lý cơ bản nhằm thực hiện bốn chức năng chính:

• Chức năng đóng / mở dòng chảy: Sử dụng bi van, đĩa van hoặc cánh bướm chuyển động xoay hoặc nâng/hạ để chặn hoàn toàn hoặc giải phóng dòng lưu chất qua lòng ống.

• Chức năng điều tiết (Throttle): Thay đổi khoảng trống lòng van giữa đĩa và bệ van để tăng/giảm lưu lượng và vận tốc dòng chảy theo yêu cầu.

• Chức năng ngăn dòng chảy ngược: Tận dụng áp lực ngược của chính lưu chất hoặc lực ép lò xo để đóng tự động, bảo vệ máy bơm và hệ thống phía trước.

• Chức năng điều áp & xả áp: Tự động điều chỉnh hoặc xả lưu chất ra ngoài khi áp suất nội tại vượt quá ngưỡng cài đặt an toàn.

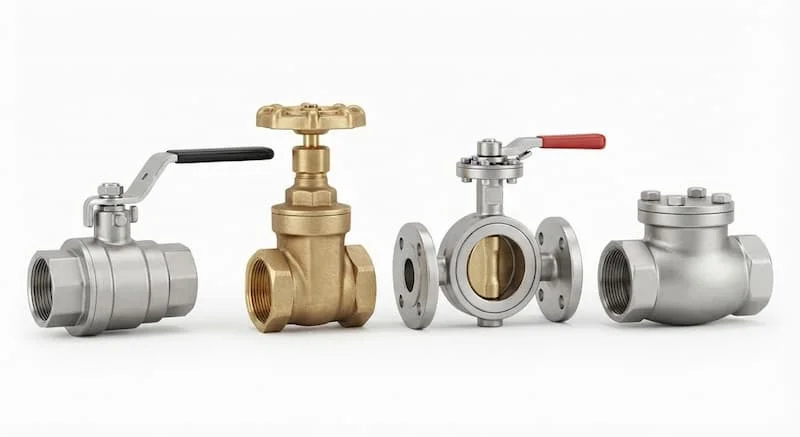

Các Loại van DN25 Phổ Biến

Để tối ưu chi phí và hiệu quả vận hành, nhà sản xuất đã thiết kế nhiều dòng van DN25 với kết cấu khác nhau:

Van Bi D25 (Ball Valve)

Sử dụng một viên bi đục lỗ xuyên tâm xoay 90 độ để điều khiển dòng chảy.

• Ưu điểm: Đóng mở cực nhanh, độ kín cao, tổn thất áp suất gần như bằng 0 khi mở hoàn toàn.

• Nhược điểm: Không tối ưu cho nhiệm vụ điều tiết lưu lượng vì dễ làm mòn gioăng làm kín.

• Ứng dụng: Hệ thống nước sạch, khí nén, hóa chất dân dụng và công nghiệp.

Van Cổng D25 (Gate Valve)

Đĩa van di chuyển nâng lên hoặc hạ xuống vuông góc với góc dòng chảy.

• Ưu điểm: Khi mở hoàn toàn, đĩa van rút hẳn khỏi dòng chảy, không cản trở lưu chất.

• Nhược điểm: Thời gian đóng mở chậm, kích thước chiều cao lớn.

Van Bướm D25 (Butterfly Valve)

Sử dụng đĩa van hình tròn xoay quanh trục cố định.

• Ưu điểm: Thiết kế nhỏ gọn, trọng lượng nhẹ, thao tác đóng mở nhanh bằng tay gạt.

• Ứng dụng: Đường ống cấp thoát nước, hệ thống HVAC.

Van Cầu D25 (Globe Valve)

Dòng chảy đi qua van theo đường chữ S, đĩa van di chuyển vuông góc với vách ngăn.

• Đặc điểm: Là lựa chọn hàng đầu cho nhiệm vụ điều tiết lưu lượng và chịu áp lực/nhiệt độ cao trong các đường ống hơi nóng (Steam).

Van Một Chiều D25 (Check Valve)

Vận hành tự động dựa trên chênh lệch áp suất, cho phép lưu chất di chuyển theo một chiều duy nhất, ngăn hiện tượng búa nước (water hammer).

Van Điện Từ D25 & Van Giảm Áp, Van Xả Khí

• Van điện từ D25: Sử dụng cuộn coil điện (24V/220V) đóng mở trong mili giây, dùng cho hệ thống tự động hóa.

• Van giảm áp D25: Duy trì áp suất đầu ra ổn định theo mức cài đặt.

• Van xả khí D25: Tự động xả các bọt khí tích tụ ở điểm cao của đường ống, tránh e-khí làm giảm lưu lượng.

Vật Liệu Chế Tạo van DN25

Vật liệu quyết định trực tiếp đến khả năng kháng ăn mòn, chịu áp và độ bền của van DN25:

Van Inox D25 (SUS304, SUS316)

Chế tạo từ thép không gỉ SUS304 hoặc SUS316.

• Ưu điểm: Chống ăn mòn hóa chất vượt trội, chịu nhiệt độ cao, đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm và dược phẩm.

Van Đồng D25 (Brass / Bronze)

Chất liệu đồng thau hoặc đồng điếu mạ chrome.

• Ưu điểm: Kháng khuẩn tốt, dễ gia công ren, chịu áp lực ổn định. Phổ biến trong đường ống cấp nước sinh hoạt, bình nóng lạnh.

Van Gang D25 & Van Thép D25

• Gang (Cast/Ductile Iron): Chịu lực tốt, hấp thụ rung động cao, giá thành tối ưu cho hệ thống cấp thoát nước quy mô lớn.

• Thép Carbon (WCB): Chịu áp suất siêu cao (Class 300 - Class 600) và nhiệt độ khắc nghiệt trong các nhà máy lọc dầu, nhiệt điện.

Van Nhựa D25 (UPVC, PPR, HDPE)

Kháng axit, kiềm và hóa chất ăn mòn mạnh tốt hơn kim loại, trọng lượng nhẹ, giá thành rẻ nhưng dải nhiệt độ chịu đựng thấp hơn.

Thông Số Kỹ Thuật Chuẩn Của van DN25

Bảng So Sánh Các Loại van DN25

Khuyến Nghị Sử Dụng

• Nước sinh hoạt / Khí nén nhẹ: Ưu tiên chọn van bi đồng D25 hoặc van bi inox D25 nối ren.

• Hệ thống hơi nóng / Lò hơi: Bắt buộc dùng van cầu inox/thép D25 chịu nhiệt.

• Hóa chất / Nước thải: Chọn van nhựa UPVC D25 hoặc van inox 316 D25.

Vì Sao Cần Chọn Đúng van DN25?

Lựa chọn sai quy cách van DN25 sẽ dẫn đến những hậu quả dây chuyền nghiêm trọng:

• Sai DN / Kích thước: Dẫn đến lệch khớp nối, hở ren, không thể lắp ráp hoặc gây tắc nghẽn, tụt áp dòng chảy.

• Sai vật liệu: Dùng van đồng/nhựa cho môi trường hóa chất đậm đặc hoặc hơi nóng sẽ làm tan chảy gioăng, thủng thân van chỉ sau thời gian ngắn.

• Sai áp suất & nhiệt độ: Áp lực vượt quá định mức PN sẽ làm nứt vỡ thân van, gây nổ đường ống cực kỳ nguy hiểm.

• Thiệt hại kinh tế: Gây dừng dây chuyền sản xuất, tăng chi phí bảo trì và rủi ro tai nạn lao động.

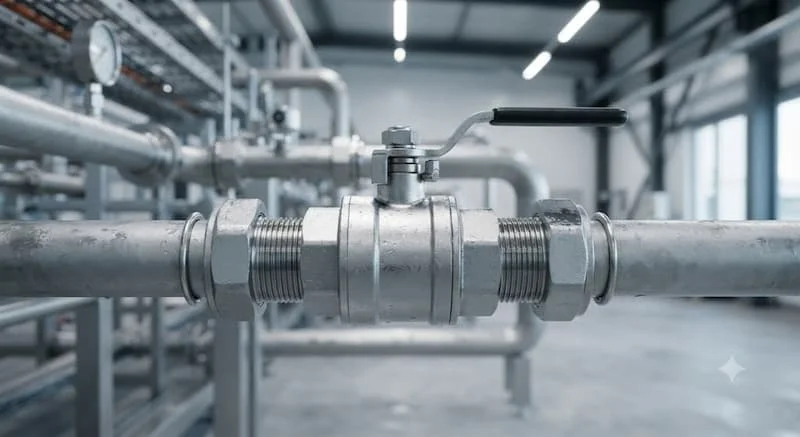

Ứng Dụng Thực Tế Của van DN25

Nhờ kích thước thông dụng, van DN25 xuất hiện trong hầu hết các lĩnh vực kỹ thuật:

• Cấp thoát nước & PCCC: Hệ thống phân phối nước sinh hoạt tòa nhà, đường ống cứu hỏa tự động.

• Hệ thống HVAC & Khí nén: Lắp đặt tại các nhánh phân phối khí nén xưởng sản xuất, đường ống nước chạt chiller.

• Nhà máy Thực phẩm & Dược phẩm: Sử dụng van bi/van cầu inox 304/316 vi sinh để đảm bảo tiêu chuẩn an toàn.

• Công nghiệp hóa chất & Dầu khí: Kiểm soát dòng chuyển tải dung môi, dầu nhớt và hóa chất ăn mòn.

Những Sai Lầm Thường Gặp Khi Chọn Mua van DN25

1. Nhầm lẫn giữa DN25 và Phi 25: Mua van DN25 ($1"$) về lắp cho ống nhựa Phi $25\text{ mm}$ mà không dùng đầu chuyển quy đổi.

2. Không kiểm tra tiêu chuẩn ren: Lắp van ren thẳng BSPP vào ống ren côn NPT gây trượt ren, rò rỉ.

3. Bỏ qua yếu tố môi trường lưu chất: Chọn van inox 304 cho môi trường chứa hàm lượng Clo hoặc muối cao thay vì inox 316.

4. Chọn van theo giá thành: Mua van giá rẻ không rõ nguồn gốc có độ dày thân mỏng, dễ bị xì nước dưới áp lực cao.

Hướng Dẫn Lựa Chọn van DN25 Chuẩn Kỹ Thuật

Checklist Chọn Mua 8 Bước

• Bước 1 (Lưu chất): Xác định chất dẫn là nước, khí, hơi, dầu hay hóa chất?

• Bước 2 (Nhiệt độ): Xác định nhiệt độ vận hành tối đa của hệ thống.

• Bước 3 (Áp suất): Kiểm tra áp suất đỉnh (Peak Pressure) để chọn cấp PN/Class phù hợp.

• Bước 4 (Kết nối): Chọn kiểu kết nối ren, mặt bích hay dán keo/hàn.

• Bước 5 (Tiêu chuẩn): Đảm bảo chuẩn bích (JIS/ANSI/DIN) trùng khớp với bích ống.

• Bước 6 (Không gian): Kiểm tra khoảng cách lắp đặt có đủ hành trình thao tác tay gạt/tay quay không.

• Bước 7 (Thương hiệu): Ưu tiên các hãng van uy tín có đầy đủ chứng chỉ CO/CQ.

• Bước 8 (Ngân sách): Cân đối giữa chi phí đầu tư ban đầu và độ bền lâu dài.

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng

• Kiểm tra hướng dòng chảy: Lắp đặt đúng theo chiều mũi tên đúc nổi trên thân van (đặc biệt là van một chiều và van cầu).

• Siết lực vừa đủ: Siết ren hoặc siết bu-lông bích đối xứng theo hình chữ X với lực vừa phải để tránh làm vỡ gioăng.

• Thử áp hệ thống: Tiến hành thử áp bằng nước (Hydrotest) trước khi đưa hệ thống vào vận hành chính thức.

• Bảo trì định kỳ: Vệ sinh lòng van, tra mỡ bôi trơn trục van từ 3 - 6 tháng/lần để tránh tình trạng kẹt cứng.

Các Câu Hỏi Thường Gặp (FAQ)

Van D25 là DN bao nhiêu?

Van DN25 tương ứng với đường kính danh nghĩa DN25, tương đương 1 inch.

Van DN25 có phải Phi 25 không?

Không hoàn toàn. Nếu là ống nhựa (PPR, HDPE), D25 có đường kính ngoài là 25 mm. Tuy nhiên, đối với van kim loại (inox, đồng, thép), van DN25 sẽ lắp cho đường ống có đường kính ngoài xấp xỉ Phi 34.

Van DN25 dùng cho đường ống nào?

Van DN25 dùng cho đường ống kim loại Phi 34mm ($1"$) hoặc đường ống nhựa D25mm tùy thuộc vào chuẩn kết nối của van.

Van D25 nên chọn inox hay đồng?

Nên chọn van đồng cho đường ống nước sạch, khí nén dân dụng để tiết kiệm chi phí. Chọn van inox khi làm việc trong môi trường hóa chất, nước thải, hơi nóng hoặc yêu cầu vệ sinh an toàn thực phẩm.

Giá van D25 bao nhiêu?

Giá van D25 dao động từ vài chục nghìn đồng (van nhựa/đồng nhỏ) đến vài triệu đồng (van điện từ, van inox vi sinh, van điều khiển khí nén) tùy thuộc vào chất liệu, thương hiệu và xuất xứ.

Kết Luận

Có thể thấy, van D25 là thiết bị đóng vai trò mắt xích quan trọng trong việc vận hành an toàn và tối ưu cho toàn bộ hệ thống đường ống. Việc nắm vững quy cách kích thước DN25 (Phi 34), chọn đúng mác vật liệu và dải áp suất không chỉ giúp hệ thống hoạt động trơn tru mà còn tiết kiệm đáng kể chi phí sửa chữa, vận hành về lâu dài đối với van D25.
