Socket Weld Flanges là gì? Giải pháp tối ưu cho đường ống áp suất cao đường kính nhỏ

Trong kỹ thuật piping, việc xử lý các hệ thống đường ống kích thước nhỏ (small bore) luôn đòi hỏi sự cẩn trọng đặc biệt. Đã có không ít trường hợp hệ thống vừa vận hành được một thời gian ngắn đã xảy ra hiện tượng nứt mối hàn hoặc rò rỉ nghiêm trọng tại các vị trí kết nối.

Nguyên nhân thường không nằm ở chất lượng vật liệu, mà bắt nguồn từ việc lựa chọn sai loại mặt bích hoặc lắp đặt thiếu đi những nguyên tắc cơ học căn bản. Đối với những đường ống có đường kính nhỏ nhưng phải chịu áp suất cao và yêu cầu độ kín khít tuyệt đối, socket weld flanges chính là "chìa khóa" giải quyết vấn đề. Tuy nhiên, nếu không hiểu rõ bản chất kỹ thuật của loại phụ kiện này, rủi ro về sự cố hệ thống (failure) là cực kỳ lớn.

Bài viết này sẽ phân tích chuyên sâu về socket weld flanges, từ cấu tạo, nguyên lý vận hành đến những lưu ý lắp đặt sống còn để giúp bạn tối ưu hóa hệ thống công nghiệp của mình.

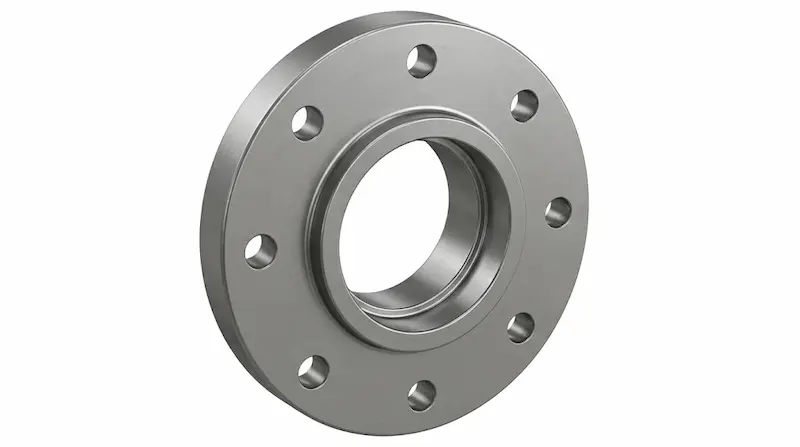

Socket Weld Flanges là gì? Định nghĩa và đặc điểm cấu tạo

Socket weld flanges (mặt bích hàn bọc nắp/hàn ổ) là loại mặt bích được thiết kế đặc biệt với một hốc (socket) ở lỗ trung tâm. Thay vì đặt ống đối đầu hoặc trượt xuyên qua, ống sẽ được đưa vào bên trong hốc này cho đến khi chạm vào điểm dừng.

Cấu tạo của một socket weld flange tiêu chuẩn bao gồm ba thành phần cơ khí cốt lõi:

• Recess (Hốc chứa ống): Có đường kính lớn hơn đường kính ngoài (OD) của ống một chút để tạo sự vừa vặn.

• Shoulder (Vai/Điểm dừng): Đây là gờ chặn bên trong socket, giới hạn vị trí của ống khi đưa vào.

• Weld Area (Vùng hàn): Khu vực ở phía ngoài nơi thực hiện mối hàn fillet để kết nối mặt bích và ống.

Điểm khác biệt lớn nhất giúp mặt bích hàn bọc nắp được ưu tiên hơn so với mặt bích Slip-on chính là việc nó chỉ cần một mối hàn duy nhất ở phía ngoài. Thiết kế này không chỉ giúp đơn giản hóa quy trình thi công mà còn giảm thiểu đáng kể nguy cơ rò rỉ tại các khe hở nội bộ, đồng thời tạo ra một dòng chảy mượt mà hơn bên trong lòng ống.

Nguyên lý hoạt động và ưu thế kỹ thuật của Socket Weld Flange

Về mặt cơ học, socket weld flange hoạt động dựa trên sự kết hợp giữa liên kết hàn cơ khí và sự hỗ trợ tự căn chỉnh từ cấu trúc socket. Khi ống được đưa vào hốc, vai (shoulder) của mặt bích đóng vai trò định vị, giúp việc căn chỉnh tâm ống trở nên dễ dàng và chính xác hơn so với các loại mặt bích hàn đối đầu.

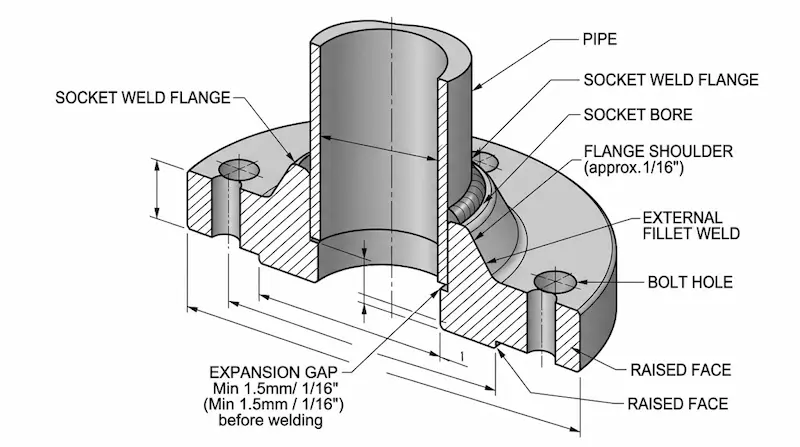

Nguyên tắc "Expansion Gap" (Khoảng hở giãn nở):

Đây là nguyên lý vận hành quan trọng nhất nhưng cũng hay bị bỏ qua nhất. Theo tiêu chuẩn kỹ thuật, khi đưa ống vào socket, người thợ không được để ống chạm khít vào vai mặt bích khi hàn. Thay vào đó, cần kéo ngược ống ra khoảng 1.5mm (1/16 inch).

• Mục đích: Tạo không gian cho ống giãn nở khi nhiệt độ môi chất tăng cao.

• Hậu quả: Nếu không có khoảng hở này, ứng suất nhiệt sẽ tập trung trực tiếp vào mối hàn fillet, dẫn đến hiện tượng nứt chân mối hàn hoặc biến dạng mặt bích.

Ưu điểm về thủy động lực học:

Do lỗ trong (bore) của mặt bích khớp với lỗ trong của ống sau khi lắp đặt, mặt bích hàn bọc nắp giúp giảm thiểu hiện tượng nhiễu loạn dòng chảy (turbulence). Điều này cực kỳ quan trọng trong các hệ thống dẫn chất lỏng có độ nhớt cao hoặc các hệ thống yêu cầu độ sạch, tránh đọng lại cặn bẩn tại các khe hở.

Phân loại Socket Weld Flanges theo tiêu chuẩn công nghiệp

Để đảm bảo tính đồng bộ và an toàn, các kỹ sư cần lựa chọn mặt bích hàn bọc nắp dựa trên các hệ thống tiêu chuẩn quốc tế nghiêm ngặt.

1. Phân loại theo tiêu chuẩn thiết kế

• ASME/ANSI B16.5: Tiêu chuẩn Mỹ, phổ biến nhất toàn cầu, quy định chi tiết về kích thước và định mức áp suất - nhiệt độ.

• DIN/EN: Tiêu chuẩn Châu Âu, thường dùng đơn vị PN (Pressure Nominal).

• JIS: Tiêu chuẩn Nhật Bản (5K, 10K, 20K), thường thấy trong các nhà máy có vốn đầu tư từ Đông Á.

2. Phân loại theo Pressure Class (Cấp áp suất)

Tùy vào độ dày thành và thiết kế, mặt bích SW được chia thành các cấp: Class 150, 300, 600, 900 cho đến 1500. Ở cấp Class 1500, mặt bích có độ dày rất lớn để chịu được áp suất cực cao trong các hệ thống thủy lực hoặc dầu khí.

3. Phân loại theo vật liệu (Material)

• Carbon Steel (A105): Dùng cho môi trường nhiệt độ cao, không ăn mòn.

• Stainless Steel (SS304, SS316): Chống ăn mòn hóa học, dùng trong thực phẩm, dược phẩm và hóa chất.

• Alloy Steel (A182): Chứa các thành phần như Crom, Moly để chịu nhiệt và chịu lực kéo tốt hơn.

Các thông số kỹ thuật cốt yếu cần kiểm soát

Việc đặt mua hoặc sản xuất socket weld flanges đòi hỏi sự chính xác tuyệt đối ở các thông số sau:

1. NPS (Nominal Pipe Size): Kích thước danh nghĩa của ống. Lưu ý rằng mặt bích SW thường chỉ sản xuất tối đa đến kích thước 2 inch (DN50).

2. Socket Depth (Độ sâu hốc): Phải đủ sâu để giữ ống vững chãi nhưng không được quá nông làm yếu liên kết hàn.

3. Bore Diameter: Đường kính lỗ trong phải khớp với ID của ống (Sch 40, Sch 80...) để đảm bảo dòng chảy không bị cản trở.

4. Bolt Circle & Bolt Holes: Số lượng lỗ và đường kính vòng tròn bulong để đảm bảo kết nối kín với thiết bị đối diện.

Sai sót về thông số: Nếu độ sâu socket không đạt chuẩn hoặc đường kính lỗ không tương thích với độ dày thành ống (Schedule), hệ thống sẽ đối mặt với nguy cơ sụt áp hoặc hỏng mối hàn ngay khi bắt đầu test áp suất.

So sánh Socket Weld với các loại Flange phổ biến khác

Để giúp khách hàng có cái nhìn khách quan, chúng ta hãy so sánh mặt bích hàn bọc nắp với các lựa chọn thay thế:

Phân tích nhanh: So với Slip-on, SW flange bền hơn và ít rò rỉ hơn do không có khe hở phía trong. Tuy nhiên, nó không thể thay thế được Weld Neck trong các hệ thống có rung động cực mạnh hoặc đường kính lớn do Weld Neck có khả năng phân tán ứng suất tốt hơn nhờ phần cổ dài.

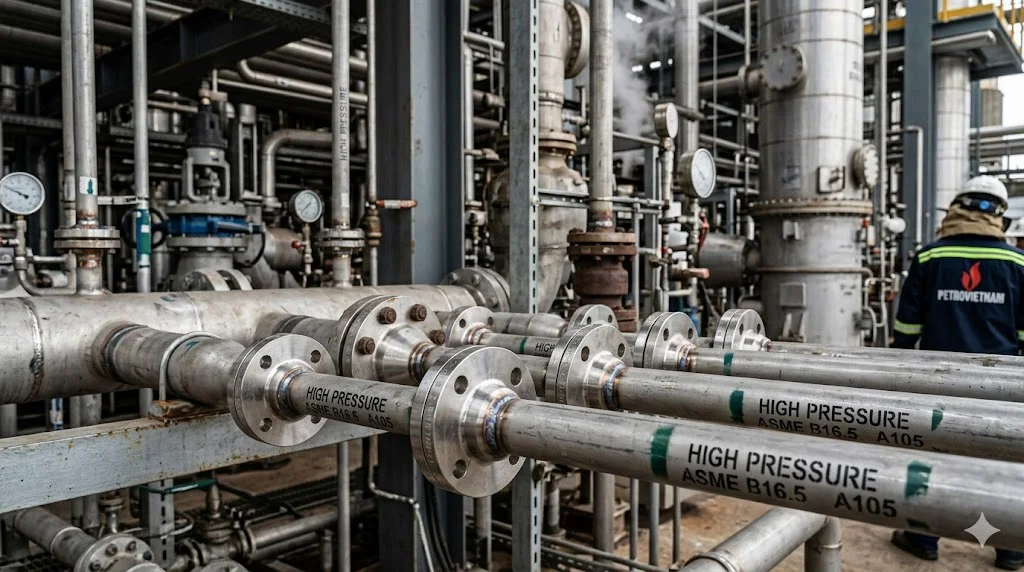

Ứng dụng thực tế: Khi nào nên ưu tiên dùng Socket Weld Flanges?

Mặt bích hàn bọc nắp không phải là giải pháp cho mọi trường hợp, nhưng chúng là "vua" trong các phân khúc sau:

• Hệ thống đường ống hơi (Steam): Nơi áp suất cao và yêu cầu độ kín tuyệt đối để tránh thất thoát nhiệt và đảm bảo an toàn.

• Ngành Dầu khí & Hóa chất: Đặc biệt là các đường dẫn phụ trợ, đường lấy mẫu (sampling lines) có kích thước nhỏ nhưng áp suất làm việc lên đến hàng trăm Bar.

• Hệ thống thủy lực (Hydraulic): Các đường ống dẫn dầu thủy lực áp suất cao yêu cầu mối hàn gọn gàng, chắc chắn.

• Môi trường chất lỏng độc hại: Nơi mà bất kỳ sự rò rỉ nhỏ nào cũng gây nguy hiểm, nhờ ưu điểm ít điểm hở hơn so với mặt bích ren (Threaded).

Giới hạn sử dụng: Theo tiêu chuẩn kỹ thuật ASME, mặt bích SW thường không được khuyến khích cho các ứng dụng có hiện tượng ăn mòn kẽ (crevice corrosion) nghiêm trọng hoặc các hệ thống đường ống đường kính trên 2 inch do khó đảm bảo chất lượng mối hàn fillet trên quy mô lớn.

Những sai lầm thường gặp dẫn đến hỏng hóc hệ thống

Trong thực tế thi công, các lỗi sau đây thường dẫn đến việc phá hủy mặt bích hàn bọc nắp:

1. Quên tạo khoảng hở 1.5mm: Đây là lỗi phổ biến nhất. Khi ống giãn nở do nhiệt mà không có khoảng trống, nó sẽ đẩy trực tiếp vào vai mặt bích, gây nứt mối hàn fillet bên ngoài.

2. Dùng sai Schedule ống: Lỗ trong của mặt bích SW được thiết kế theo một Schedule cụ thể (thường là Sch 80 cho áp suất cao). Nếu dùng ống Sch 40 vào mặt bích Sch 80, sẽ tạo ra gờ cản trở dòng chảy.

3. Hàn quá nhiệt: Hàn quá mạnh tay trong một lần duy nhất có thể làm biến dạng bề mặt làm kín (gasket surface) của mặt bích.

4. Lắp đặt cho ống kích thước lớn: Việc cố gắng dùng mặt bích SW cho ống 4-6 inch thay vì dùng Weld Neck là một sai lầm về thiết kế, vì mối hàn fillet lúc này không đủ khả năng chịu mô-men xoắn và tải trọng rung động.

Hướng dẫn lắp đặt Socket Weld Flange đúng kỹ thuật

Để mối kết nối đạt tuổi thọ tối đa, hãy tuân thủ quy trình 4 bước sau:

Bước 1: Chuẩn bị và làm sạch

Vệ sinh sạch dầu mỡ, rỉ sét ở đầu ống và bên trong hốc mặt bích. Đảm bảo đầu ống được cắt vuông góc 90 độ.

Bước 2: Đưa ống và tạo khoảng hở

Đẩy ống vào sâu hết mức cho đến khi chạm vai mặt bích. Sau đó, dùng bút đánh dấu và kéo ngược ống ra khoảng 1.5mm. Sử dụng các dụng cụ đo chuyên dụng nếu cần độ chính xác tuyệt đối.

Bước 3: Hàn đính và hàn hoàn thiện

Hàn đính (tack weld) tại 2-3 điểm để cố định vị trí ống. Sau đó thực hiện mối hàn fillet vòng quanh. Lưu ý kiểm tra độ đồng tâm trong suốt quá trình hàn.

Bước 4: Kiểm tra (Inspection)

Sau khi mối hàn nguội tự nhiên, tiến hành kiểm tra bằng mắt hoặc dùng phương pháp thẩm thấu (PT) / bột từ (MT) để đảm bảo mối hàn không có vết nứt li ti.

FAQ - Câu hỏi thường gặp về Socket Weld Flanges

1. Socket weld flanges  dùng cho kích thước bao nhiêu?

Thông thường, loại mặt bích này được sử dụng cho các đường ống có kích thước bằng hoặc nhỏ hơn 2 inch (DN50).

2. Có cần hàn bên trong mặt bích SW không?

Không. Khác với Slip-on flange cần hàn 2 mặt, SW flange chỉ cần một mối hàn fillet duy nhất ở phía ngoài.

3. Tại sao SW flange lại tốt hơn mặt bích ren (Threaded)?

Vì mối hàn tạo ra sự liên kết nguyên khối, loại bỏ hoàn toàn nguy cơ rò rỉ qua các kẽ ren, nhất là trong môi trường rung động hoặc áp suất thay đổi liên tục.

4. Vì sao cần khoảng hở 1.5mm khi lắp đặt?

Để tránh ứng suất nhiệt. Khi môi chất nóng đi qua, ống dài ra, khoảng hở này giúp ống không đẩy vào mặt bích làm nứt mối hàn.

Kết luận

Socket weld flanges là giải pháp kỹ thuật tối ưu, cân bằng giữa chi phí thi công và độ bền cơ học cho các hệ thống đường ống kích thước nhỏ áp suất cao. Tuy nhiên, hiệu quả của nó phụ thuộc hoàn toàn vào việc bạn có tuân thủ quy tắc "khoảng hở 1.5mm" và lựa chọn đúng Pressure Class hay không.
