Socket Weld Counter Flange: Giải pháp kỹ thuật và cách lựa chọn tối ưu

Bạn đã bao giờ rơi vào tình huống hệ thống đường ống bị rò rỉ nghiêm trọng ngay tại mối nối, dù rằng đội ngũ kỹ thuật đã khẳng định hàn đúng kỹ thuật?

Đó là bài toán đau đầu mà nhiều kỹ sư vận hành thường gặp phải. Nguyên nhân không phải lúc nào cũng do chất lượng vật liệu hay tay nghề thợ hàn. Trong rất nhiều trường hợp, sự cố xuất phát từ việc chọn sai loại mặt bích (flange) cho các đường ống áp lực cao.

Nhiều người mua hàng và kỹ thuật viên vẫn thường nhầm lẫn giữa socket weld flange và counter flange, dẫn đến sự không tương thích trong hệ thống. Nếu bạn đang tìm kiếm sự ổn định tuyệt đối cho hệ thống đường ống, socket counter flange chính là chìa khóa kỹ thuật mà bạn cần hiểu rõ. Bài viết này sẽ giúp bạn phân biệt chính xác, hiểu đúng nguyên lý và chọn đúng loại flange cho dự án của mình.

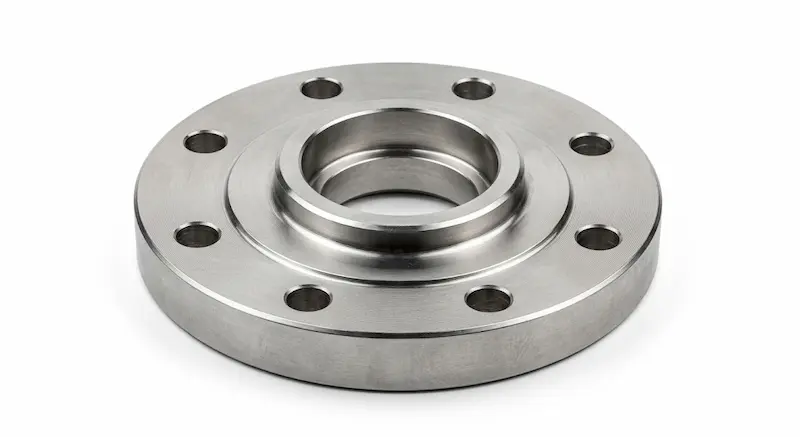

Socket Weld Counter Flange là gì?

Socket weld flange là một loại mặt bích được thiết kế đặc biệt để kết hợp với đầu ống dạng socket weld (hàn lồng), giúp tạo nên kết nối kín khít, chắc chắn và chịu áp lực tốt trong các hệ thống đường ống công nghiệp.

Để hiểu đúng, hãy tách biệt hai khái niệm:

• Socket weld: Là kiểu hàn lồng, nơi ống được đưa vào trong một hốc (socket) của mặt bích rồi mới hàn xung quanh. Kiểu này tạo ra mối hàn bền vững, ít biến dạng hơn hàn đối đầu (butt weld) ở các kích thước ống nhỏ.

• Counter flange (Mặt bích đối): Là mặt bích đối ứng, đóng vai trò "cặp đôi" với mặt bích chính để tạo kết nối bằng bulong, đảm bảo độ kín thông qua vòng đệm (gasket).

Trong các hệ thống áp lực cao, việc hiểu rõ sự khác biệt và chức năng của socket weld flange là yếu tố tiên quyết để đảm bảo tính toàn vẹn của toàn bộ dây chuyền sản xuất.

Nguyên lý hoạt động & cấu tạo

Sự ưu việt của loại mặt bích này nằm ở thiết kế đơn giản nhưng tối ưu cho việc truyền dẫn chất lỏng/khí áp suất lớn.

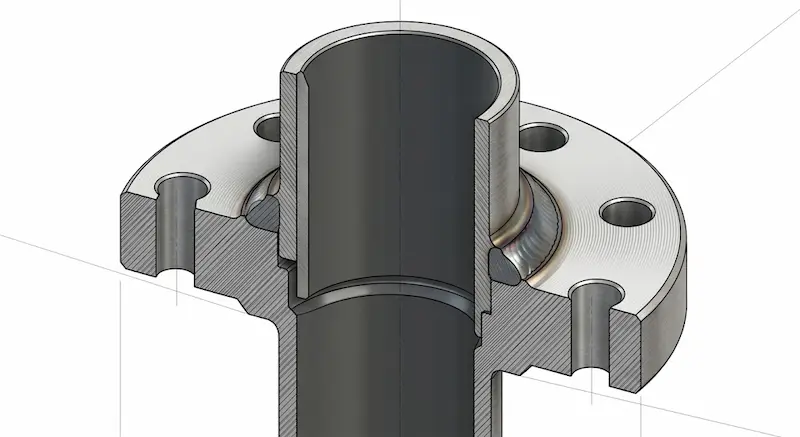

Cấu tạo kỹ thuật

• Lỗ Socket (Hốc): Đây là nơi ống được đưa vào. Thiết kế hốc giúp định vị ống chính xác, giảm thiểu sai lệch tâm (misalignment) so với các phương pháp hàn khác.

• Bề mặt Sealing (RF/FF): Bề mặt tiếp xúc (Raised Face hoặc Flat Face) được gia công tinh xảo để lắp vòng đệm, đảm bảo độ kín khít tối đa.

• Lỗ bulong: Được tính toán theo tiêu chuẩn để khớp hoàn hảo với mặt bích đối diện, chịu tải trọng lớn khi siết chặt.

Nguyên lý vận hành

Ống được đưa vào hốc, sau đó được hàn fillet (hàn góc) cố định tại vị trí tiếp xúc. Khi lắp đặt, socket weld flange sẽ kết nối với mặt bích đối ứng bằng bulong. Sự kết hợp này mang lại 3 ưu điểm vượt trội:

1. Độ đồng tâm cao: Thiết kế hốc giữ ống thẳng hàng tự nhiên, tránh hiện tượng lệch tâm gây rò rỉ tại điểm tiếp xúc.

2. Khả năng chịu áp: Nhờ cấu trúc hàn lồng, mối hàn có khả năng chịu áp lực nội tại tốt hơn so với các loại mặt bích slip-on thông thường.

3. Độ kín tuyệt đối: Khi kết hợp cùng gasket phù hợp, hệ thống đảm bảo không xảy ra hiện tượng thất thoát áp suất, ngay cả trong môi trường khắc nghiệt.

Phân tích chuyên sâu về Socket Weld Flange

Việc lựa chọn đúng loại mặt bích không chỉ dừng lại ở tên gọi mà còn phụ thuộc vào các tiêu chuẩn khắt khe của hệ thống.

Phân loại socket weld counter flange

Để đáp ứng các yêu cầu khác nhau của từng công trình, thị trường hiện cung cấp các loại flange dựa trên những tiêu chí:

• Theo tiêu chuẩn: Phổ biến nhất là ANSI / ASME B16.5 (Mỹ) và DIN / EN (Châu Âu). Việc chọn sai tiêu chuẩn sẽ khiến mặt bích không thể khớp bulong với nhau.

• Theo vật liệu: Carbon steel (cho các hệ thống tiêu chuẩn), Stainless steel 304/316 (cho hệ thống chống ăn mòn hóa chất, thực phẩm).

• Theo Pressure Class: Class 150, 300, 600, lên đến 1500. Đây là thông số quan trọng nhất quyết định khả năng "chịu đấm ăn xôi" của mặt bích dưới áp suất cực cao.

Thông số kỹ thuật quan trọng

Khi đặt hàng, kỹ sư cần kiểm soát chặt chẽ các thông số:

• DN / NPS: Đường kính danh định của ống.

• Pressure rating: Phải khớp với toàn bộ hệ thống (ví dụ: Class 300).

• Thickness (Độ dày): Ảnh hưởng trực tiếp đến khả năng chịu tải.

• Face type: Quyết định loại gasket đi kèm (RF cho áp lực cao, FF cho áp lực thấp hơn).

Insight chuyên gia: Sai lệch dù chỉ 1 thông số nhỏ (ví dụ: sai loại mặt gương RF/FF hoặc sai bước ren bulong) sẽ dẫn đến việc lắp đặt không thể thực hiện, hoặc tệ hơn là gây rò rỉ âm thầm trong quá trình vận hành, gây tốn kém chi phí bảo trì khổng lồ.

So sánh với các loại flange khác

• So với Socket Weld Flange chính: Socket weld flange là mặt bích gắn vào ống, trong khi counter flange là mặt bích đối ứng. Đừng nhầm lẫn khi mua sắm vật tư.

• So với Slip-on Flange: Socket weld cho độ kín cao hơn và chịu áp lực tốt hơn nhiều, phù hợp cho đường ống có kích thước nhỏ nhưng yêu cầu khắt khe. Slip-on chỉ dùng cho các hệ thống áp thấp để dễ thi công.

• So với Weld Neck Flange: Weld neck phù hợp cho đường ống lớn và áp lực cực cao (nơi cần kiểm tra mối hàn bằng tia X). Ngược lại, socket weld flange là lựa chọn kinh tế và hiệu quả hơn cho đường ống nhỏ (thường < DN50).

Ứng dụng thực tế và sai lầm thường gặp

Khi nào nên dùng socket weld flange?

Loại mặt bích này là lựa chọn "vàng" cho các hệ thống:

• Dầu khí: Nơi đòi hỏi sự khắt khe về độ kín để tránh cháy nổ.

• Hóa chất: Chống rò rỉ các loại dung dịch ăn mòn.

• Steam line (Đường ống hơi): Chịu nhiệt độ và áp suất cao ổn định.

• Điều kiện cụ thể: Chỉ nên ưu tiên sử dụng cho đường ống có đường kính nhỏ (thường là DN50 trở xuống) và áp lực làm việc cao.

Những sai lầm "chết người" cần tránh

• Nhầm lẫn khái niệm: Mua nhầm flange đối ứng thay vì flange gắn ống (hoặc ngược lại).

• Bỏ qua khe hở nhiệt (Expansion gap): Đây là lỗi phổ biến nhất. Nhiều thợ hàn đẩy ống sát đáy hốc rồi mới hàn. Khi nhiệt độ tăng, ống giãn nở không gian không đủ dẫn đến nứt mối hàn.

• Sai Pressure Class: Chọn mặt bích class 150 cho hệ thống class 300 là một thảm họa kỹ thuật.

• Hàn sai kỹ thuật: Không kiểm soát được nhiệt độ mối hàn, gây ứng suất nhiệt lớn.

Insight: Thực tế cho thấy, hơn 80% sự cố rò rỉ đường ống công nghiệp không đến từ chất lượng vật liệu kém, mà đến từ sai lầm trong khâu thiết kế và lựa chọn loại mặt bích không phù hợp với thông số hệ thống.

Hướng dẫn lắp đặt & lựa chọn đúng chuẩn

Checklist lựa chọn Socket weld counter flange

 khi đặt hàng hoặc lắp đặt, hãy đối chiếu với checklist sau để tránh lãng phí:

1. Xác định tiêu chuẩn hệ thống: ANSI/ASME hay DIN/EN?

2. Size chính xác: NPS/DN của ống là bao nhiêu?

3. Pressure class: Hệ thống chạy ở áp suất nào?

4. Vật liệu: Carbon steel cho hơi, SS316 cho hóa chất ăn mòn?

5. Matching: Kiểm tra độ tương thích của mặt bích đối ứng.

Lưu ý quan trọng khi lắp đặt (Kỹ thuật cần nhớ)

• Quy tắc 1.5mm: Luôn luôn chừa một khe hở khoảng 1.5mm giữa đầu ống và đáy socket. Đây là khoảng thở cho sự giãn nở nhiệt. Nếu không có nó, mối hàn sẽ bị nứt do ứng suất.

• Alignment: Đảm bảo độ đồng trục trước khi hàn. Sử dụng đồ gá nếu cần thiết.

• Gasket & Torque: Sử dụng loại gasket tương thích với môi chất (Spiral wound, PTFE,...) và siết bulong bằng cờ lê lực (Torque wrench) theo đúng tiêu chuẩn kỹ thuật. Đừng siết bằng cảm tính.

FAQ: Giải đáp nhanh từ chuyên gia

1. Socket weld flange khác gì Socket weld counter flange?

 Trả lời: Socket weld flange là loại mặt bích có hốc để hàn trực tiếp vào đường ống. Counter flange (mặt bích đối) là loại mặt bích không có hốc hàn, được dùng để bắt bulong kết nối với socket weld flange, tạo thành một cặp kết nối.

2. Khi nào nên dùng socket weld thay vì slip-on?

 Trả lời: Hãy chọn socket weld khi hệ thống của bạn cần độ kín tuyệt đối, áp suất làm việc cao và kích thước ống nhỏ. Slip-on chỉ phù hợp cho các ứng dụng áp thấp, đơn giản vì nó dễ lắp đặt hơn nhưng khả năng chịu áp kém hơn.

3. Tại sao cần chừa khe hở 1.5mm khi hàn socket weld?

 Trả lời: Khe hở 1.5mm giúp ống có không gian giãn nở khi chịu tác động nhiệt độ cao. Nếu hàn sát đáy, ứng suất nhiệt sẽ tập trung vào mối hàn, gây nứt gãy sau một thời gian vận hành ngắn.

4. Socket weld có thay thế được weld neck flange không?

 Trả lời: Về lý thuyết là có, nhưng weld neck được thiết kế cho áp suất cực cao và đường ống lớn. Socket weld là giải pháp kinh tế và tối ưu hơn cho các đường ống nhỏ, việc thay thế không đúng quy cách có thể làm tăng chi phí và độ phức tạp thi công không cần thiết.

5. Vật liệu nào phổ biến nhất cho socket weld flange?

 Trả lời: Carbon steel (như A105) là phổ biến nhất cho các hệ thống công nghiệp chung. Với môi trường ăn mòn hoặc thực phẩm, Stainless steel (như 304/316L) là lựa chọn bắt buộc.

Kết luận

Việc chọn đúng và hiểu rõ về socket weld flange không chỉ giúp hệ thống đường ống của bạn vận hành trơn tru, bền bỉ mà còn giúp doanh nghiệp tiết kiệm đáng kể chi phí bảo trì và rủi ro dừng máy ngoài ý muốn.

Đừng để những sai lầm nhỏ trong khâu chọn vật tư trở thành gánh nặng lớn cho hệ thống của bạn. Hãy kiểm tra kỹ thông số kỹ thuật, áp dụng đúng quy tắc lắp đặt và lựa chọn nhà cung cấp uy tín để đảm bảo chất lượng vật tư đầu vào Socket weld counter flange.
