SO RF Flange là gì? Cẩm nang chuyên sâu về thông số và kỹ thuật lắp đặt

Hệ thống đường ống của bạn vừa đi vào vận hành được vài tháng đã xuất hiện những vết rò rỉ tại các mối nối? Bạn đã kiểm tra chất lượng phôi thép, chất lượng que hàn và tất cả đều đạt chuẩn, nhưng sự cố vẫn xảy ra?

Thực tế, trong ngành piping, nguyên nhân gây thất thoát áp suất hoặc rò rỉ thường không nằm ở vật liệu kém, mà xuất phát từ việc chọn sai loại mặt bích (flange) cho hệ thống. Trong số các dòng phụ kiện kết nối, SO RF flange là loại được sử dụng phổ biến nhất nhờ tính linh hoạt và chi phí thấp. Tuy nhiên, chính vì sự phổ biến này mà nhiều kỹ sư thường chủ quan, dẫn đến việc ứng dụng sai thông số hoặc sai môi trường vận hành.

Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật, giúp bạn hiểu rõ bản chất của SO RF mặt bích để đưa ra quyết định đầu tư chính xác và tránh những lỗi hệ thống tốn kém.

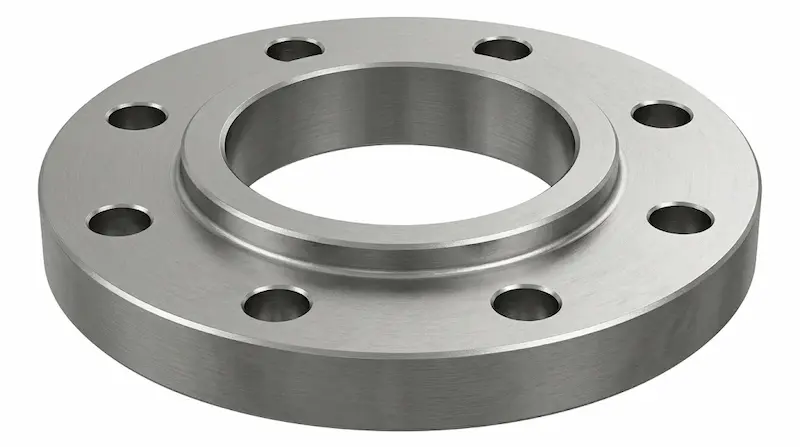

SO RF Flange là gì? Định nghĩa và cấu tạo kỹ thuật

Để hiểu về loại phụ kiện này, chúng ta cần bóc tách ký hiệu quốc tế của nó: SO (Slip-On) và RF (Raised Face).

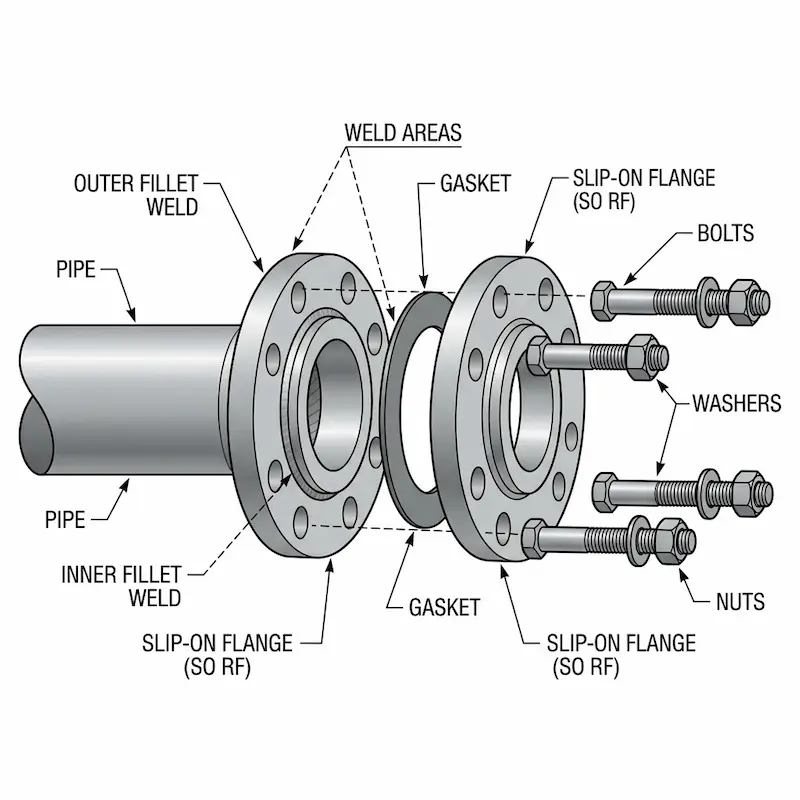

SO (Slip-On) đại diện cho phương thức kết nối. Đây là loại mặt bích có lỗ trong (bore) lớn hơn một chút so với đường kính ngoài (OD) của ống. Đặc điểm này cho phép mặt bích "trượt" vào thân ống một cách dễ dàng trước khi được cố định. Để đảm bảo độ kín và khả năng chịu lực, SO RF mặt bích yêu cầu được hàn bằng hai mối hàn fillet: một mối ở mặt ngoài và một mối ở mặt trong của lỗ mặt bích.

RF (Raised Face) đề cập đến cấu tạo mặt tiếp xúc (sealing surface). Khác với mặt phẳng (Flat Face), mặt bích RF có một phần gờ được nâng cao hơn so với bề mặt lắp bulong.

• Mục đích: Tập trung toàn bộ lực siết từ bulong vào một vùng diện tích nhỏ (gasket).

• Hiệu quả: Tăng cường khả năng nén kín, giúp hệ thống chịu được áp suất cao hơn mà không bị xì hở.

Sự kết hợp giữa kiểu trượt (SO) và mặt gờ (RF) tạo nên một loại phụ kiện có tính kinh tế cao, dễ căn chỉnh tâm ống nhưng vẫn đảm bảo khả năng làm kín vượt trội cho các ứng dụng công nghiệp thông thường.

Nguyên lý hoạt động và cơ chế chịu lực của SO RF Flange

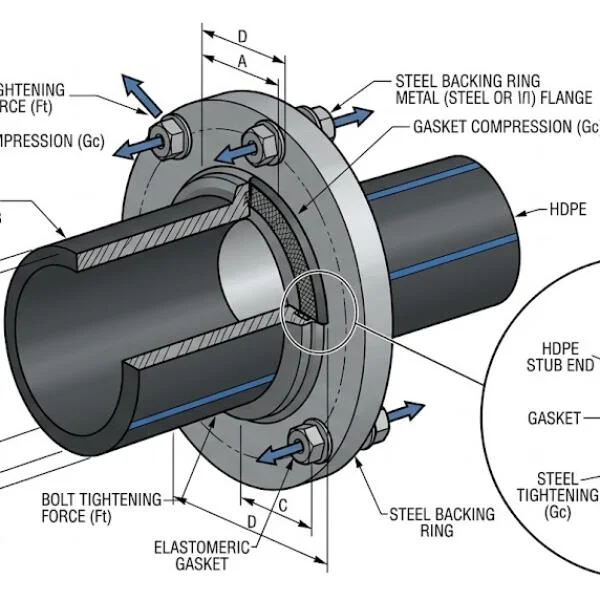

Nguyên lý cốt lõi của SO RF mặt bích dựa trên sự kết hợp giữa liên kết hàn cơ khí và áp lực nén bề mặt. Khi lắp đặt, mặt bích được lồng vào ống và hàn kín. Sau đó, hai mặt bích đối xứng sẽ kẹp chặt một vòng đệm (gasket) ở giữa thông qua lực siết của hệ thống bulong.

Vai trò của phần Raised Face (RF):

Phần gờ nổi đóng vai trò quyết định trong việc tạo ra độ kín. Khi siết bulong, lực ép không phân bổ đều trên toàn bộ mặt bích mà tập trung hoàn toàn vào phần gờ này. Điều này tạo ra một ứng suất cực lớn lên gasket, khiến nó biến dạng điền đầy vào các rãnh siêu nhỏ trên mặt bích, ngăn chặn môi chất thoát ra ngoài.

Phân tích khả năng truyền tải lực:

Dưới góc độ kỹ thuật chuyên sâu, SO RF mặt bích có một điểm yếu cần lưu ý: khả năng truyền lực (stress distribution). So với loại Weld Neck (WN) có cổ dài để phân tán ứng suất vào ống, loại Slip-On tập trung ứng suất tại các mối hàn fillet.

• Vì không có sự chuyển tiếp mượt mà về hình học, mặt bích SO có hệ số tập trung ứng suất cao hơn.

• Do đó, nó thường được khuyến cáo cho các hệ thống có áp suất từ trung bình đến thấp và các ứng dụng không có sự rung động mạnh hoặc sốc nhiệt liên tục.

Phân loại SO RF Flange theo các tiêu chuẩn quốc tế

Việc lựa chọn SO RF mặt bích không thể tách rời các tiêu chuẩn kỹ thuật. Mỗi tiêu chuẩn sẽ quy định kích thước, độ dày và khả năng chịu nhiệt áp khác nhau.

1. Tiêu chuẩn ASME/ANSI (Mỹ)

Đây là tiêu chuẩn phổ biến nhất tại Việt Nam. Theo ASME B16.5, mặt bích được phân loại theo "Class":

• Class 150, 300: Dùng cho nước, dầu, khí áp suất thấp.

• Class 600, 900: Dùng cho các hệ thống đòi hỏi độ bền cao hơn.

2. Tiêu chuẩn DIN / EN (Châu Âu)

Sử dụng đơn vị đo lường Metric và phân loại theo PN (Pressure Nominal):

• PN10, PN16, PN25, PN40: Con số sau PN thể hiện áp suất làm việc tối đa ở nhiệt độ phòng (đơn vị bar).

3. Tiêu chuẩn JIS (Nhật Bản)

Thường gặp trong các thiết bị từ Nhật Bản, Hàn Quốc với các cấp độ: 5K, 10K, 20K.

Phân loại theo vật liệu:

• Carbon Steel (Thép carbon): Phổ biến nhất là ASTM A105, dùng cho các môi trường không ăn mòn.

• Stainless Steel (Inox): SUS304, SUS316 dùng cho hóa chất, thực phẩm nhờ khả năng chống oxy hóa vượt trội.

• Alloy Steel: Dùng cho môi trường nhiệt độ cực cao hoặc cực thấp.

Các thông số kỹ thuật quan trọng khi lựa chọn SO RF Flange

Một sai sót nhỏ trong việc đọc bản vẽ hoặc bảng tra tiêu chuẩn có thể khiến toàn bộ lô hàng trở nên vô dụng. Khi mua hoặc thiết kế hệ thống sử dụng SO RF mặt bích, bạn cần kiểm soát các thông số sau:

1. Đường kính danh nghĩa (DN/NPS): Phải tương ứng với đường kính của ống. Lưu ý: Lỗ trong của mặt bích SO luôn lớn hơn OD của ống để lồng vào được.

2. Áp suất thiết kế (Pressure Class/PN): Quyết định độ dày của mặt bích và số lượng lỗ bulong.

3. Chiều cao của Raised Face (RF): * Với Class 150 và 300, chiều cao RF thường là 1.6mm.

   • Với Class 600 trở lên, chiều cao RF có thể lên tới 6.4mm.

4. Bolt Circle Diameter (BCD): Đường kính vòng tròn đi qua tâm các lỗ bulong. Nếu sai thông số này, bạn sẽ không thể lắp ghép hai mặt bích với nhau.

Cảnh báo từ chuyên gia: “Chỉ cần sai lệch 1mm ở khoảng cách tâm lỗ hoặc chọn nhầm độ dày RF, hệ thống sẽ không thể kín khít, dẫn đến rò rỉ môi chất hoặc phá hủy gasket khi vận hành.”

So sánh SO RF Flange với các loại mặt bích khác

Để biết khi nào nên dùng SO RF mặt bích, hãy đặt nó lên bàn cân với các đối thủ cạnh tranh trực tiếp:

Kết luận: SO RF mặt bích là lựa chọn "vàng" về mặt chi phí cho các hệ thống đường ống phổ thông. Tuy nhiên, nếu bạn đang xử lý đường ống hơi quá nhiệt áp suất cao hoặc hóa chất cực độc, WN Flange sẽ là phương án an toàn hơn dù đắt đỏ.

Ứng dụng thực tế: Khi nào nên tin dùng SO RF mặt bích?

Không phải ngẫu nhiên mà SO RF mặt bích chiếm tỷ trọng lớn trong các đơn hàng vật tư piping. Chúng được ứng dụng rộng rãi trong:

• Hệ thống HVAC: Đường ống nước lạnh, nước nóng cho điều hòa trung tâm.

• Xử lý nước: Các nhà máy cấp thoát nước, xử lý nước thải đô thị.

• Công nghiệp nhẹ: Các đường ống dẫn khí nén, dầu bôi trơn trong nhà máy sản xuất.

• Xây dựng dân dụng: Hệ thống phòng cháy chữa cháy (PCCC) nhờ khả năng lắp đặt nhanh và linh hoạt.

Tại sao nên dùng? Nếu dự án của bạn đòi hỏi việc thi công nhanh, không gian lắp đặt hạn chế và ngân sách cần được tối ưu, loại mặt bích này là ứng viên số một. Nó cho phép người thợ cắt ống với độ chính xác vừa phải hơn so với loại hàn đối đầu (WN).

Những sai lầm "chết người" khi sử dụng SO RF Flange

Trong quá trình tư vấn kỹ thuật, chúng tôi thường gặp các lỗi hệ thống nghiêm trọng do thiếu hiểu biết về SO RF mặt bích:

1. Sử dụng quá giới hạn áp suất: Cố tình dùng Class 150 cho hệ thống có áp suất làm việc thực tế gần ngưỡng tới hạn. Do đặc điểm hàn fillet, mặt bích SO dễ bị mỏi tại mối hàn hơn loại WN.

2. Chỉ hàn mặt ngoài: Một số đơn vị thi công bỏ qua mối hàn bên trong lỗ mặt bích để tiết kiệm thời gian. Điều này làm giảm 50% khả năng chịu lực và tạo kẽ hở cho môi chất ăn mòn tích tụ giữa ống và mặt bích.

3. Bỏ qua tình trạng bề mặt RF: Mặt gờ bị trầy xước hoặc bám bẩn nhưng vẫn lắp gasket. Ngay cả một vết xước sâu nhỏ cũng tạo ra "đường mòn" cho khí hoặc chất lỏng rò rỉ dưới áp suất cao.

Checklist lựa chọn và hướng dẫn lắp đặt đúng tiêu chuẩn

Để đảm bảo hệ thống vận hành bền bỉ, hãy tuân thủ quy trình kiểm soát sau:

Checklist chọn hàng:

• Xác định rõ áp suất và nhiệt độ vận hành tối đa.

• Chọn tiêu chuẩn phù hợp (ANSI, DIN hay JIS) để đồng bộ với thiết bị hiện có.

• Kiểm tra chứng chỉ vật liệu (MTC) để đảm bảo là thép A105 hoặc Inox đúng mác.

• Quan sát bề mặt RF: Phải có các rãnh răng cưa siêu nhỏ (serrated finish) để giữ gasket chắc chắn.

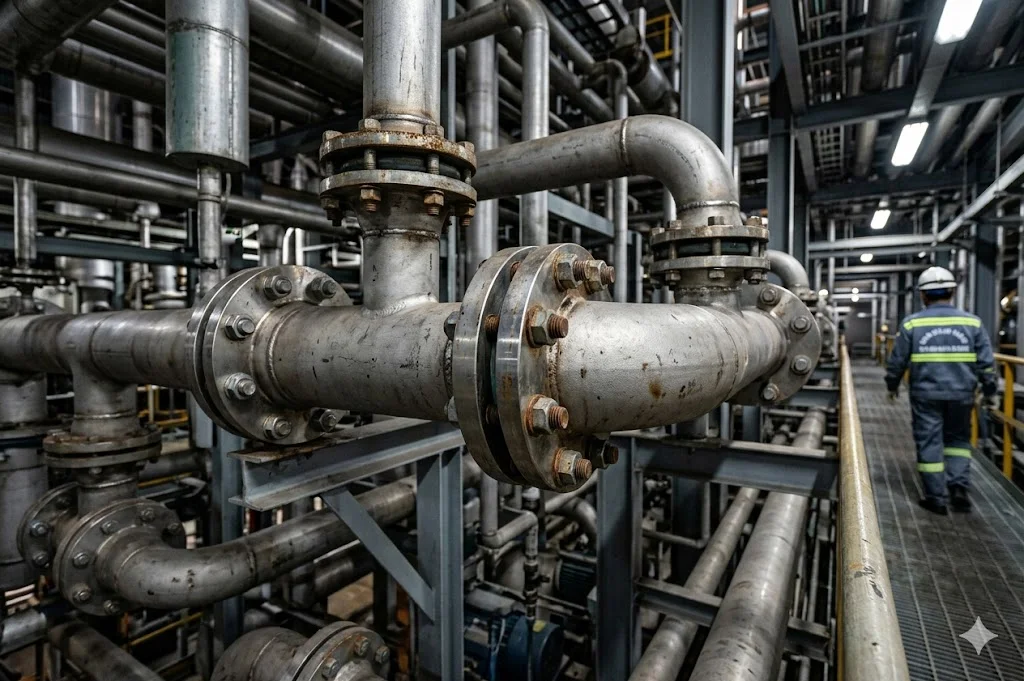

Quy trình lắp đặt 4 bước:

1. Vệ sinh: Làm sạch dầu mỡ, rỉ sét trên bề mặt RF và đầu ống.

2. Định vị: Trượt mặt bích vào ống. Khoảng cách từ đầu ống đến mặt bích thường bằng độ dày thành ống cộng thêm một khoảng hở nhỏ để hàn trong.

3. Hàn: Thực hiện hàn fillet mặt ngoài trước, sau đó là mặt trong. Cần để nguội tự nhiên để tránh biến dạng nhiệt.

4. Siết lực: Đặt gasket vào giữa, siết bulong theo sơ đồ hình sao (Star Pattern). Không siết chặt một bên ngay lập tức mà phải siết dần đều theo các vòng để lực ép lên RF được cân bằng.

Giải đáp thắc mắc thường gặp (FAQ)

1. SO RF flange có dùng được cho môi trường hơi nóng (steam) không?

Có, nhưng chỉ dùng cho hơi thấp áp. Với hơi quá nhiệt áp suất cao, bạn nên chuyển sang dùng Weld Neck Flange để đảm bảo an toàn mối hàn.

2. Tại sao phải hàn cả trong lẫn ngoài cho mặt bích Slip-On?

Hàn ngoài chịu tải trọng chính, hàn trong giúp ngăn môi chất tiếp xúc với khe hở giữa ống và mặt bích, ngăn ngừa ăn mòn kẽ và tăng độ cứng vững cho kết nối.

3. Sự khác biệt giữa RF và FF (Flat Face) là gì?

RF có gờ nổi tập trung lực siết, dùng cho áp suất cao. FF là mặt phẳng hoàn toàn, thường dùng cho mặt bích bằng gang hoặc thiết bị có mặt bích phẳng để tránh bị nứt khi siết quá chặt.

Kết luận

SO RF flange là sự cân bằng hoàn hảo giữa hiệu suất và chi phí nếu được sử dụng đúng cách. Hiểu rõ về cấu tạo "trượt" (Slip-On) và ưu thế của "mặt gờ" (Raised Face) sẽ giúp bạn thiết kế hệ thống đường ống an toàn, ổn định và tiết kiệm đáng kể chi phí bảo trì.

Nếu bạn đang băn khoăn trong việc tra bảng kích thước tiêu chuẩn hoặc cần tư vấn sâu hơn về vật liệu mặt bích cho dự án sắp tới, đừng ngần ngại liên hệ với đội ngũ kỹ thuật của chúng tôi.
