Ball Valve SUS: Giải Pháp Van Bi Inox Cao Cấp Chống Ăn Mòn Cho Đường Ống Công Nghiệp

Trong kỹ thuật cơ khí thủy lực và thiết kế mạng lưới đường ống, việc lựa chọn cấu hình van đóng ngắt không chỉ đơn thuần là tìm kiếm một thiết bị vừa vặn về mặt kích thước, mà còn là bài toán cân não về độ bền vật liệu trước các tác nhân xâm thực của môi chất. Tại các phân đoạn đường ống luân chuyển lưu chất có tính đặc thù như hóa chất ăn mòn, thực phẩm vi sinh hay hơi nóng cao áp, những dòng van kim loại thông thường như gang hoặc đồng rất nhanh bị oxy hóa, dẫn đến kẹt cứng hoặc rò rỉ bách hại hệ thống. Để giải quyết triệt để vấn đề này, dòng sản phẩm sus ball valve đã được nghiên cứu và ứng dụng như một giải pháp công nghệ tối ưu hàng đầu. Được chế tác từ những mác thép không gỉ cao cấp, thiết bị này mang lại năng lực vận hành dẻo dai và tính trơ hóa học xuất sắc. Việc hiểu rõ cấu trúc cơ học, phân định chuẩn xác các mác inox và nắm vững các thông số kỹ thuật cốt lõi của van sẽ giúp các kỹ sư và nhà thầu tối ưu hóa 100% hiệu suất thủy lực, đồng thời triệt tiêu chi phí dừng máy bảo trì cho doanh nghiệp.

Ball Valve SUS Là Gì?

Định nghĩa bản chất kỹ thuật theo tiêu chuẩn công nghiệp

Về mặt định danh chuyên ngành cơ khí, sus ball valve là gì? Đây là thuật ngữ dùng để chỉ các loại van bi công nghiệp được tính toán thiết kế và chế tạo toàn bộ phần thân vỏ cũng như cấu kiện đóng mở từ chất liệu thép không gỉ (Stainless Steel). Trong phân khúc này, các mác hợp kim được ứng dụng phổ biến và đại trà nhất bao gồm inox dòng Austenitic như SUS304, SUS316 và phiên bản carbon thấp SUS316L.

Sứ mệnh vận hành và chức năng công nghệ của thiết bị

Sở hữu cấu trúc cơ học tinh vi, dòng van bi inox sus đảm nhận ba vai trò chiến lược trên sơ đồ công nghệ đường ống:

• Thực hiện hành vi đóng hoặc mở dòng lưu chất luân chuyển một cách nhanh chóng.

• Kiểm soát và điều phối dòng môi chất di chuyển qua các phân đoạn hệ thống.

• Đảm bảo độ kín khít cơ học ở mức tuyệt đối nhờ sự ăn khớp giữa phôi inox mài bóng và gioăng polymer.

Ý nghĩa khoa học của ký hiệu vật liệu SUS

Thuật ngữ SUS là viết tắt của cụm từ "Steel Use Stainless", đây là ký hiệu định danh các mác thép không gỉ tuân thủ nghiêm ngặt theo bộ Tiêu chuẩn Công nghiệp Nhật Bản (JIS). Các dòng biến thể nổi tiếng bao gồm:

• Mác SUS304: Dòng inox tiêu chuẩn sở hữu tỷ lệ Crom và Niken cân đối, đáp ứng tốt các môi trường phổ thông.

• Mác SUS316: Dòng inox cao cấp được gia tăng thêm nguyên tố Molypden để tối ưu hóa khả năng kháng muối.

• Mác SUS316L: Biến thể có hàm lượng carbon cực thấp, chuyên dụng để triệt tiêu nguy cơ ăn mòn ranh giới hạt tại các mối hàn nhiệt độ cao.

Nguyên Lý Hoạt Động Của sus ball valve

Cấu trúc cơ học nền tảng của thiết bị

Để thực hiện chu trình khống chế dòng chảy, một bộ van bi inox tiêu chuẩn được cấu thành từ năm bộ phận cơ khí cốt lõi: thân van inox dày dặn, viên bi van khoét rỗng tâm, trục truyền động cơ học, bộ phận điều khiển (tay gạt hoặc cụm truyền động tự động) và hệ gioăng ôm khít làm kín.

Nguyên lý chuyển đổi trạng thái thủy lực

Cơ chế vận hành của thiết bị dựa trên nguyên lý xoay góc định hướng dòng chảy trực quan:

• Trạng thái mở toàn phần: Khi người vận hành xoay tay gạt một góc 90 độ, trục van sẽ truyền mô-men xoắn làm quay viên bi bên trong lòng van. Lúc này, lỗ xuyên tâm của bi van nằm trùng khít và song song với hướng di chuyển của dòng chảy, khơi thông hoàn toàn lưu lượng.

• Trạng thái đóng triệt để: Khi gạt tay ngược lại một góc 90 độ vuông góc, lỗ xuyên tâm của quả bi sẽ quay đi, chắn ngang toàn bộ tiết diện lòng ống. Dòng lưu chất bị chặn đứng hoàn toàn dưới sự ép khít của hệ gioăng bệ đỡ.

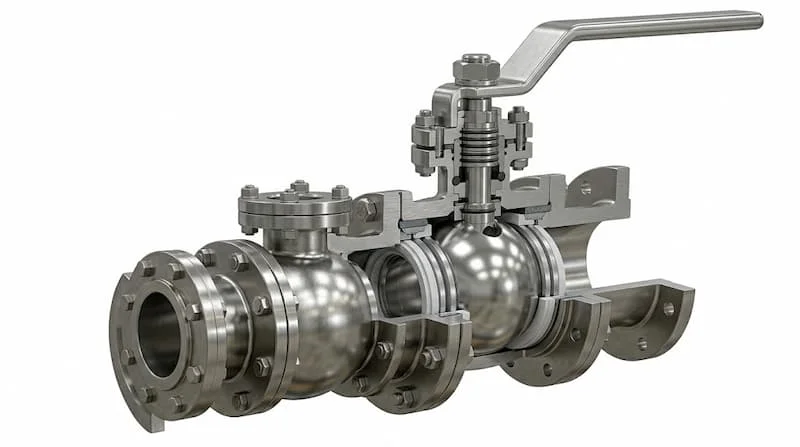

Cấu Tạo Chi Tiết Của sus ball valve

Để duy trì khả năng vận hành bền bỉ trong hàng chục năm chịu tải liên tục, cấu tạo van chữ t hay cụ thể là cấu trúc cơ khí của van bi inox được tối ưu hóa sâu sắc tại năm phân đoạn cấu kiện:

1. Thân van (Body)

Lớp vỏ bọc chịu lực cơ học chính, đúc dày dặn từ các phôi inox SUS304, SUS316 hoặc SUS316L. Thân van có thể được thiết kế theo dạng kết cấu một thân (1-piece), hai thân (2-piece) hoặc ba thân tháo rời (3-piece) để phục vụ công tác súc rửa nội bộ.

2. Bi van (Ball)

Viên bi kim loại rỗng tâm đóng vai trò chốt chặn thủy lực. Bộ phận này đòi hỏi kỹ thuật gia công cơ khí chính xác siêu cao, bề mặt được mài bóng gương để giảm thiểu lực cản ma sát và ngăn ngừa hiện tượng cào xước lòng gioăng khi xoay.

3. Trục van (Stem)

Thanh chốt kim loại bằng inox chịu lực kéo xoắn, kết nối phần tay điều khiển phía trên với quả bi phía dưới, truyền động năng một cách chính xác trong các chu trình đóng ngắt.

4. Gioăng làm kín (Seat & Gasket)

Các vòng đệm mềm đàn hồi cao cấp ôm bọc quanh bệ bi van, thường sử dụng các hợp chất polymer như PTFE, Teflon tinh khiết hoặc cao su chịu dầu EPDM, bảo đảm không cho một giọt lưu chất nào có thể rò rỉ ra ngoài.

5. Bộ phận điều khiển (Actuator / Lever)

Cấu kiện kích hoạt chu trình cơ học, cấu hình linh hoạt từ dạng tay gạt cơ học, vô lăng tay quay cho đến các cụm mô-tơ điều khiển điện hoặc bộ truyền động bằng áp lực khí nén tự động hóa.

Phân Loại sus ball valve Phổ Biến Trên Thị Trường

Để đáp ứng các tiêu chí thiết kế khắt khe của từng loại hạ tầng, phân loại sus ball valve được chia thành năm nhánh sản phẩm chủ lực:

1. Ball valve SUS tay gạt cơ học

• Đặc tính công nghệ: Cấu hình van đóng mở bằng sức người thông qua đòn bẩy tay gạt. Đây là dòng van có sản lượng tiêu thụ lớn nhất nhờ cấu trúc cơ khí bền bỉ, giá thành đầu tư vật tư thấp và vô cùng dễ vận hành.

2. Ball valve SUS tích hợp bộ điều khiển điện

• Đặc tính công nghệ: Thay thế tay gạt bằng một mô-tơ điện thông minh sử dụng nguồn điện áp tiêu chuẩn. Thiết bị hỗ trợ kết nối hệ thống tự động hóa Scada hoặc tủ PLC để đóng mở từ xa và giám sát trạng thái van hành trình.

3. Ball valve SUS điều khiển bằng cụm khí nén

• Đặc tính công nghệ: Vận hành dựa trên áp lực khí nén nạp vào buồng piston. Phiên bản này sở hữu tốc độ hành trình siêu tốc (đóng ngắt hoàn toàn chỉ dưới 2 giây), là giải pháp gác cổng hàng đầu cho các dây chuyền công nghiệp nặng chịu tần suất đóng mở dày đặc.

4. Ball valve SUS kết nối kiểu nối ren

• Đặc tính công nghệ: Hai đầu thân van được tiện bước ren trong tiêu chuẩn. Dòng sản phẩm này chuyên dụng cho các đường ống có kích thước nhỏ gọn, không gian lắp đặt hẹp và yêu cầu tính cơ động cao khi tháo dỡ sửa chữa.

5. Ball valve SUS liên kết hệ mặt bích

• Đặc tính công nghệ: Thân van đúc bành mặt bích dày dặn ở hai đầu. Thiết kế này sinh ra để phục vụ cho các trục đường ống công nghiệp kích cỡ lớn, yêu cầu khả năng chịu rung động cơ học từ trạm bơm và chịu áp nén thủy lực lớn.

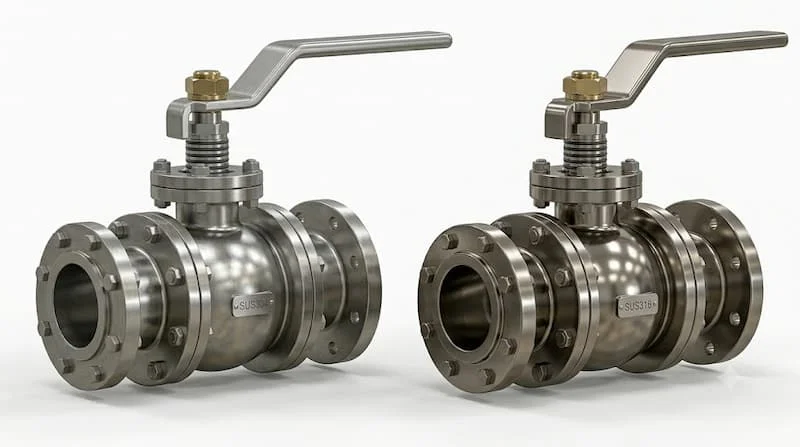

So Sánh Chi Tiết Giữa Vật Liệu SUS304 Và SUS316

Việc đặt hai mác vật liệu thép không gỉ phổ biến này lên bàn cân đối chiếu sẽ giúp các nhà thầu có cái nhìn trực quan để phân bổ ngân sách vật tư hợp lý:

Thông Số Kỹ Thuật Quan Trọng Của sus ball valve

Khi lập hồ sơ phê duyệt vật tư đầu vào cho công trình, các kỹ sư cần lưu ý kiểm tra tính đồng bộ của các dải thông số kỹ thuật định lượng sau:

• Kích thước đường kính danh nghĩa (DN): Trải dài đầy đủ các mã size từ hệ ống ren nhỏ DN15, DN20, DN25 cho đến các trục ống bích cỡ lớn DN50, DN100.

• Các cấp áp suất vận hành định mức: Đầy đủ các dải chịu lực nén cơ học bao gồm tiêu chuẩn PN16, PN25 và dòng chịu áp lực cao chuyên dụng PN40.

• Biên độ nhiệt độ làm việc cho phép: Khả năng chịu nhiệt dẻo dai dao động từ âm 20 độ C đến ngưỡng 220 độ C nhờ sự kết hợp giữa phôi inox chịu nhiệt và vòng đệm PTFE gia cường.

• Tiêu chuẩn liên kết kết nối toàn cầu: Hệ ren ren chuẩn Anh BSP, ren chuẩn Mỹ NPT hoặc các tiêu chuẩn mặt bích công nghiệp quốc tế như JIS (Nhật Bản), ANSI (Mỹ), DIN (Đức).

Tại Sao sus ball valve Có Độ Bền Cơ Học Và Tuổi Thọ Cao?

Sự vượt trội về tuổi thọ của các dòng van bi inox so với các dòng van kim loại thông thường xuất phát từ bản chất hóa học đặc biệt của phôi vật liệu:

Cơ chế tự bảo vệ nhờ hàm lượng Crom cao

Trong thành phần phân tử của phôi inox đạt chuẩn luôn chứa một hàm lượng Crom tối thiểu 10.5%. Khi tiếp xúc với oxy trong môi trường, nguyên tố này sẽ ngay lập tức tự phản ứng để hình thành một lớp màng oxit Crom siêu mỏng nhưng cực kỳ bền vững trên bề mặt van. Lớp màng vô hình này có năng lực tự chữa lành khi bị trầy xước, ngăn chặn triệt để sự xâm nhập của oxy và nước vào sâu trong lõi thép, giúp thiết bị trơ hoàn toàn trước hiện tượng rỉ sét sinh học. Van duy trì được độ bóng sáng, khả năng chịu nhiệt và tính kháng hóa chất tuyệt vời qua hàng thập kỷ vận hành liên tục.

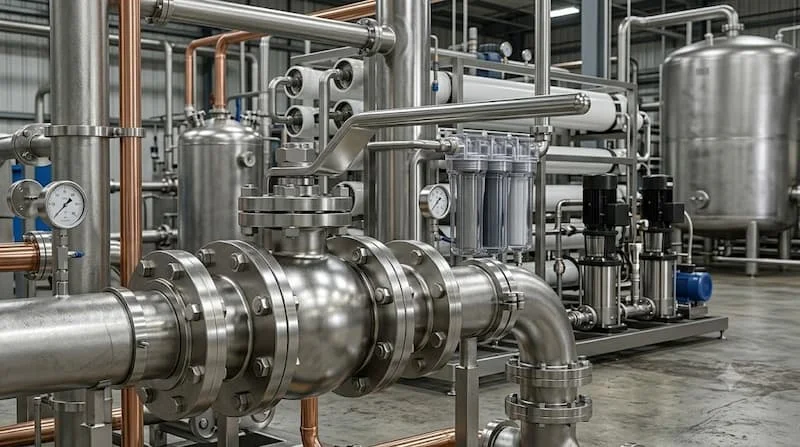

Ứng Dụng Thực Tế Của Ball Valve SUS Trong Hạ Tầng Kỹ Thuật

Thiết bị này khẳng định giá trị công nghệ cao thông qua sự hiện diện dày dặn tại hầu hết các phân đoạn sản xuất khắt khe:

1. Hệ thống xử lý và phân phối nước sạch

Ứng dụng các dòng sus304 ball valve trong các nhà máy lọc nước, trục đường ống dẫn nước tinh khiết để đảm bảo tuyệt đối không sinh ra cặn rỉ sét, bảo vệ nguồn nước vệ sinh an toàn.

2. Nhà máy chế biến thực phẩm và đồ uống

Sử dụng các dòng van inox mài vi sinh trên đường ống dẫn sữa, nước giải khát, nước sốt. Thiết bị dễ dàng trơ hoàn toàn trước các hóa chất tẩy rửa CIP của dây chuyền súc rửa tự động.

3. Ngành công nghiệp sản xuất dược phẩm y tế

Bố trí dòng sus316 ball valve trên các trục ống dẫn nước cất, dung dịch thuốc, yêu cầu độ sạch vi sinh ở mức tuyệt đối không được phép có sai số nhiễm khuẩn chéo.

4. Hệ thống luân chuyển hóa chất và dung môi ăn mòn

Đóng vai trò chủ chốt trong việc kiểm soát dòng chảy của các dung dịch axit, bazơ, cồn, dung môi hữu cơ tại các nhà máy hóa chất, xi mạ nhờ mác thép stainless steel ball valve bền bỉ.

5. Trục đường ống dẫn hơi nóng và khí nén cao áp

Lắp đặt tại cụm lò hơi, đường ống dẫn hơi quá nhiệt nhờ năng lực chịu được sự sốc nhiệt và áp suất nén lớn của phôi thép không gỉ mà không bị biến dạng cơ học.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Ball Valve SUS

Để bảo toàn nguồn vốn vật tư và tránh những sự cố phá hủy hệ thống, người thu mua cần đặc biệt tránh năm sai lầm kinh điển sau:

• Sai lầm 1: Nhầm lẫn tai hại giữa hai mác vật liệu SUS304 và SUS316, đưa van SUS304 vào môi trường nước biển hoặc hóa chất đậm đặc khiến van bị ăn mòn rỗ bề mặt chỉ sau vài tháng.

• Sai lầm 2: Lựa chọn sai kiểu kết nối cơ học (nhầm lẫn giữa bước ren côn NPT của Mỹ và ren thẳng BSP của Anh), làm hỏng ren ống và gây rò rỉ lưu chất liên tục.

• Sai lầm 3: Chủ quan bỏ qua bước đối chiếu cấp áp suất làm việc PN thực tế của trạm bơm, lắp van chịu áp thấp vào đường ống cao áp gây biến dạng cơ học lòng van.

• Sai lầm 4: Sử dụng sai môi trường hóa chất (ví dụ dùng gioăng cao su thường EPDM cho môi trường dung môi hóa chất hữu cơ mạnh), khiến gioăng bị trương nở, mủn ra làm kẹt cứng quả bi.

• Sai lầm 5: Ham rẻ chọn mua các dòng sản phẩm inox trôi nổi pha tạp chất sắt cao, không có chứng chỉ kiểm định chất lượng kỹ thuật CO-CQ hợp pháp, dẫn đến việc bị ban giám sát từ chối nghiệm thu công trình.

Checklist Hướng Dẫn Chọn Ball Valve SUS Phù Hợp Nhất

Hãy áp dụng quy trình kiểm tra 6 bước tiêu chuẩn sau của các chuyên gia công nghệ đường ống để sở hữu cấu hình thiết bị tối ưu nhất cho dự án của bạn:

• Bước 1: Xác định chính xác bản chất hóa lý của dòng lưu chất vận hành bên trong đường ống (Nước sạch, hơi nóng, khí gas hay hóa chất độc hại ăn mòn sâu).

• Bước 2: Thu thập số liệu chính xác về biên độ nhiệt độ vận hành tối đa của môi chất để làm căn cứ chọn dòng gioăng làm kín tương thích (PTFE thông thường hay PTFE carbon gia cường).

• Bước 3: Xác định chỉ số áp suất hoạt động liên tục của hệ thống để chọn cấp chịu lực nén PN16, PN25 hay PN40 cho vỏ van.

• Bước 4: Đưa ra quyết định lựa chọn mác vật liệu thông minh (Chọn phôi SUS304 để tối ưu chi phí cho hệ nước/khí sạch, hoặc bắt buộc chọn phôi SUS316 cho môi trường muối, hóa chất).

• Bước 5: Chọn lựa kiểu kết nối cơ học đồng bộ với hệ thống ống dẫn hiện tại ngoài hiện trường (Phương thức nối ren tinh gọn hay liên kết hệ mặt bích vững chắc).

• Bước 6: Kiểm tra nghiêm ngặt hồ sơ chứng từ pháp lý, yêu cầu đơn vị phân phối cung cấp đầy đủ bộ chứng nhận xuất xứ CO và chứng chỉ chất lượng CQ chính gốc.

Các Lưu Ý Kỹ Thuật Khi Tiến Hành Lắp Đặt Và Bảo Trì

• Khi tiến hành thi công lắp ráp thiết bị ngoài hiện trường, thợ cơ điện tuyệt đối không được sử dụng lực siết quá đà của mỏ lết hay kìm cộng lực đối với các đầu ren để tránh làm bạnh, nứt vỡ cấu trúc ren của thân van. Quá trình di chuyển và định vị van phải cẩn thận, tránh các va đập cơ học mạnh trực tiếp vào phần tay gạt và cổ van làm cong vênh trục truyền động.

• Đơn vị quản lý vận hành cần thiết lập lịch trình bảo trì súc rửa định kỳ, thực hiện lau chùi vệ sinh bề mặt inox bên ngoài thường xuyên để duy trì lớp màng oxit bảo vệ vững chắc. Đồng thời phải kiểm tra độ đàn hồi của lớp gioăng cao su định kỳ nhằm phát hiện sớm các dấu hiệu mài mòn, bảo đảm chu trình đóng ngắt của van luôn khít khao và trơn tru tuyệt đối.

FAQ - Câu Hỏi Thường Gặp Về Van Bi Inox SUS

Bản chất kỹ thuật của thiết bị ball valve sus được hiểu như thế nào?

Đây là loại van công nghiệp sử dụng cơ chế đóng mở dạng quả bi khoét lỗ xuyên tâm, với toàn bộ phần thân và cấu kiện nội bộ được chế tạo từ các dòng thép không gỉ (inox) đạt chuẩn SUS304, SUS316 hoặc SUS316L theo bộ tiêu chuẩn JIS của Nhật Bản.

Sự khác biệt cốt lõi nhất giữa hai mác van inox SUS304 và SUS316 là gì?

Điểm khác biệt mấu chốt nằm ở năng lực kháng ăn mòn: Mác SUS316 được bổ sung thêm nguyên tố Molypden nên sở hữu khả năng chống lại sự ăn mòn của muối clorua, nước biển và các hóa chất đặc chủng vượt trội hơn rất nhiều so với mác thép tiêu chuẩn SUS304.

Thiết bị van bi inox chế tác từ phôi SUS có ứng dụng tốt cho môi trường nước biển không?

Hoàn toàn được, tuy nhiên bạn được khuyến cáo bắt buộc phải sử dụng các dòng van đúc từ phôi SUS316 hoặc SUS316L. Nếu sử dụng mác SUS304, các ion clo trong nước biển sẽ rất nhanh phá hủy lớp màng bảo vệ gây ra hiện tượng ăn mòn rỗ bề mặt van.

Dòng van bi inox này có năng lực chịu được nhiệt độ cao hay không?

Có. Nhờ đặc tính cơ lý bền vững của phôi thép không gỉ kết hợp với hệ gioăng đệm Teflon gia cường cao cấp, nhiều dòng van bi inox có dải chịu nhiệt vận hành rất rộng, hoạt động ổn định ở biên độ nhiệt từ 180 độ C đến ngưỡng 220 độ C.

Tuổi thọ vận hành trung bình của một bộ van bi inox đạt chuẩn kéo dài bao lâu?

Trong điều kiện vận hành đúng thông số kỹ thuật thiết kế và được bảo trì định kỳ tốt, một bộ van bi inox đạt chuẩn chất lượng có tuổi thọ hoạt động rất dài, dao động dẻo dai từ 8 đến 15 năm liên tục mà không cần thay mới.

Kết Luận: Có Nên Chọn Ball Valve SUS Cho Hệ Thống Của Bạn?

Tựu trung lại, sự vững chắc, độ bền bỉ dài hạn và tính vệ sinh an toàn của một hệ thống truyền dẫn lưu chất luôn được quyết định bởi tính đúng đắn trong việc lựa chọn mác vật liệu cơ khí. Thông qua chuỗi phân tích chuyên sâu từ việc đọc hiểu bản chất ball valve sus là gì, mổ xẻ cấu trúc kỹ thuật tinh vi trong phần cấu tạo cho đến việc phân định sức mạnh cơ lý hóa giữa hai mác thép chiến lược sus304 ball valve và sus316 ball valve, có thể khẳng định đây là dòng thiết bị gác cổng có độ tin cậy cơ học cao nhất hiện nay. Sở hữu những ưu thế tuyệt đối về năng lực chống ăn mòn hóa học sâu, khả năng chịu tải nhiệt độ cao cùng tính trơ bề mặt xuất sắc, thiết bị này chính là sự đầu tư chiến lược mang tính sống còn giúp các chủ doanh nghiệp bảo vệ nguồn vốn hạ tầng, giảm thiểu tối đa các sự cố rò rỉ bách hại công trình và nâng cao hệ số an toàn vận hành dài hạn cho toàn bộ nhà máy.
