Van Bẫy Hơi: Giải Pháp Đỉnh Cao Tối Ưu Năng Lượng Và Bảo Vệ Hệ Thống Nhiệt

Trong kỷ nguyên công nghiệp hóa hiện đại, năng lượng nhiệt từ hơi nước bão hòa là huyết mạch vận hành của hàng ngàn nhà máy chế biến, sản xuất quy mô lớn. Tuy nhiên, một bài toán vật lý hóc búa luôn đặt ra cho các kỹ sư cơ điện là hiện tượng ngưng tụ pha lỏng - kẻ thù thầm lặng làm sụt giảm nghiêm trọng hiệu suất truyền nhiệt và đe dọa sự an toàn của toàn bộ hạ tầng áp lực. Để giải quyết triệt để rủi ro này, việc trang bị hệ thống steam trap tiêu chuẩn là giải pháp kỹ thuật bắt buộc giúp cô lập hơi sống, giải phóng nước ngưng liên tục và bảo toàn áp suất mạng nhiệt.

Nếu không xử lý lượng nước ngưng kịp thời, doanh nghiệp sẽ phải đối mặt với tổn thất nhiên liệu đốt cực lớn và nguy cơ phá hủy thiết bị do hiện tượng thủy kích. Hiểu sâu về cấu tạo, nguyên lý và cách lựa chọn bẫy hơi công nghiệp chính là chìa khóa để tối ưu chi phí vận hành và nâng cao năng lực cạnh tranh cho mọi nhà máy.

Van Bẫy Hơi Là Gì?

Định nghĩa bản chất kỹ thuật dưới góc nhìn chuyên gia

Để định hình một cách chính xác nhất, van bẫy hơi là gì? Thiết bị này (hay còn gọi là steam trap) là một loại van cơ khí vận hành hoàn toàn tự động, được lắp đặt trên hệ thống đường ống nhiệt nhằm mục đích tự động loại bỏ nước ngưng và khí không ngưng khỏi hệ thống hơi, đồng thời đóng khóa kịp thời để giữ lại hơi nước bão hòa bên trong đường ống nhằm bảo toàn năng lượng.

Ba vai trò chiến lược trong quản lý năng lượng mạng nhiệt

Sự hiện diện của cấu kiện bẫy hơi công nghiệp này mang lại ba lợi ích cốt lõi cho hạ tầng cơ điện:

• Tiết kiệm năng lượng: Ngăn chặn tối đa tình trạng thất thoát hơi nóng ra ngoài môi trường, giúp giảm lượng chất đốt lò hơi.

• Tăng hiệu suất truyền nhiệt: Loại bỏ lớp màng nước ngưng tụ cách nhiệt bám trên bề mặt thiết bị trao đổi nhiệt, giúp chu trình gia nhiệt diễn ra nhanh chóng.

• Bảo vệ đường ống và thiết bị: Triệt tiêu tận gốc tác nhân gây ra hiện tượng búa nước nguy hiểm, ngăn ngừa nứt vỡ thành ống và hư hỏng các khớp nối cơ khí.

Nguyên Lý Hoạt Động Của steam trap

Chu trình đóng mở của dòng van này dựa trên sự phối hợp nhịp nhàng giữa các yếu tố vật lý đặc trưng của lưu chất, diễn ra hoàn toàn tự động theo dòng thời gian:

Quá trình bắt đầu khi hơi nước truyền nhiệt lượng cho các thiết bị công nghệ hạ nguồn. Sau khi giải phóng ẩn nhiệt, dòng hơi mất nhiệt chuyển thành nước ngưng tụ tích tụ tại các điểm thấp của mạng ống dẫn.

Lúc này, nguyên lý xả nước ngưng của thiết bị được kích hoạt dựa trên việc nhận biết sự chênh lệch về khối lượng riêng, nhiệt độ hoặc áp suất giữa hai pha khí - lỏng. Cơ cấu điều khiển bên trong thân van sẽ tự động mở khi có nước ngưng tụ tràn vào khoang chứa, giải phóng toàn bộ pha lỏng ra đường ống hồi lưu. Ngay sau đó, khi dòng hơi nóng áp suất cao tràn đến, van tự động đóng khi gặp hơi nóng để bít kín dòng chảy. Cơ chế thông minh này mang lại lợi ích vận hành vượt trội nhờ khả năng tự động hóa hoàn toàn, không cần vận hành thủ công và duy trì tần suất hoạt động liên tục suốt ngày đêm ổn định.

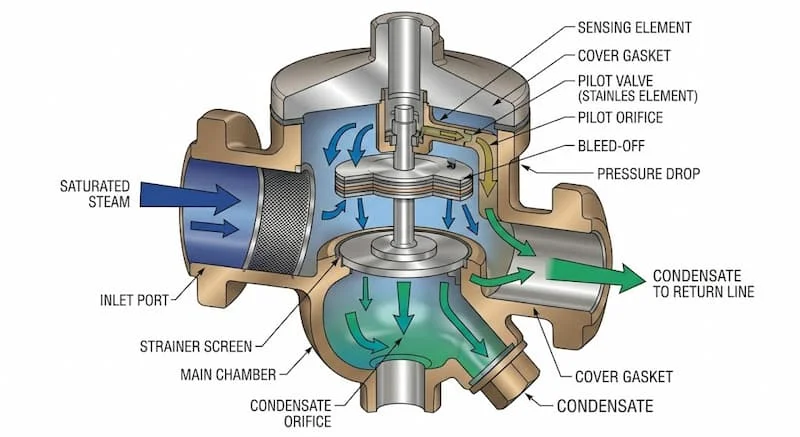

Cấu Tạo steam trap

Để chịu đựng được môi trường làm việc khắc nghiệt với chu kỳ đóng mở mật độ dày đặc, cấu tạo tổng thể của van được đồng bộ từ ba nhóm cấu kiện cơ khí chính:

Thân van chịu tải áp lực

Vỏ bọc cơ học bảo vệ các chi tiết chuyển động bên trong, cấu chế bằng các vật liệu có độ bền nén nhiệt cao. Tùy theo áp suất thiết kế mà nhà sản xuất sử dụng chất liệu gang dẻo cho hệ thống trung áp, thép đúc cho hệ thống cao áp hoặc inox chống ăn mòn cho môi trường vi sinh sạch.

Bộ phận điều khiển chuyển động

Cơ cấu chấp hành trực tiếp thực hiện đóng mở để xả nước ngưng. Linh kiện này được thiết kế theo nhiều dạng công nghệ khác nhau tùy thuộc từng mẫu mã như: quả phao rỗng inox chịu áp, đĩa nhiệt động dạng đồng tiền tôi cứng hoặc cấu kiện capsule nhiệt tĩnh chứa dung dịch nhạy cảm nhiệt độ.

Cổng kết nối cơ khí

Điểm liên kết van vào đường ống chính, được gia công chính xác theo các tiêu chuẩn kỹ thuật nghiêm ngặt. Phổ biến bao gồm kết nối ren tiện lợi cho đường ống nhỏ, kết nối mặt bích chịu lực vững chắc cho ống lớn hoặc kết nối hàn kín tuyệt đối cho hệ thống siêu cao áp.

Các Loại steam trap Phổ Biến Hiện Nay

Mỗi kịch bản lưu lượng và áp suất trong phân xưởng sẽ yêu cầu một loại thiết bị steam trap chuyên dụng riêng biệt:

Van bẫy hơi phao

• Đặc điểm vận hành: Hoạt động dựa trên nguyên lý chênh lệch trọng lực của pha lỏng, mang lại năng lực xả liên tục nước ngưng ngay khi vừa hình thành ở đáy van với hiệu suất cao vượt trội.

• Ưu điểm: Vận hành cực kỳ ổn định, không chịu ảnh hưởng bởi sự biến động áp suất đột ngột, phù hợp tải lớn của các thiết bị trao đổi nhiệt trung tâm.

• Nhược điểm: Giá thành đầu tư ban đầu cao hơn các dòng khác do cấu trúc cơ khí phao và đòn bẩy phức tạp.

Van bẫy hơi nhiệt động

• Đặc điểm vận hành: Sử dụng động năng của dòng hơi để điều khiển đĩa van đồng tiền đóng mở, sở hữu thiết kế nhỏ gọn và cấu trúc cơ học cực kỳ tối giản.

• Ưu điểm: Khả năng chịu áp cao rất tốt, chống chịu hiện tượng búa nước đỉnh điểm và có độ bền cơ học dẻo dai theo thời gian.

• Nhược điểm: Quá trình xả nước ngưng diễn ra theo chu kỳ gián đoạn và phát ra tiếng đóng mở lách tách đặc trưng khi vận hành.

Van bẫy hơi nhiệt tĩnh

• Đặc điểm vận hành: Hoạt động theo nhiệt độ của dòng lưu chất thông qua bộ cảm biến capsule co giãn theo sự thay đổi của dải nhiệt sụt giảm.

• Ưu điểm: Khả năng tiết kiệm hơi tuyệt vời nhờ giữ lại nước ngưng cho đến khi nguội bớt, đồng thời có năng lực xả các khối khí không ngưng tụ rất tốt.

• Nhược điểm: Phản ứng chậm hơn so với dòng nhiệt động hoặc phao khi hệ thống có lượng nước ngưng tăng đột biến cục bộ.

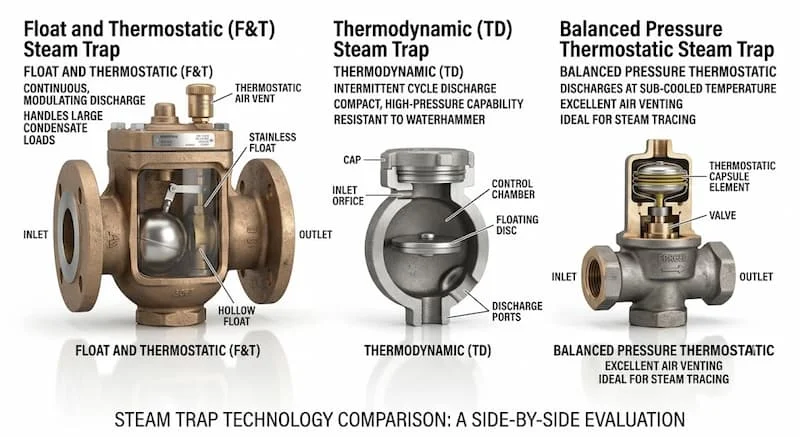

So Sánh Các Loại steam trap

Bảng đối chiếu thông số dưới đây cung cấp cái nhìn tổng quan, định lượng giúp các kỹ sư lựa chọn đúng loại cấu kiện cho dự án:

Thông Số Kỹ Thuật Cần Quan Tâm

Quá trình thẩm định hồ sơ vật tư đòi hỏi bộ phận mua hàng và kỹ thuật phải đồng bộ chính xác các chỉ số định lượng sau:

• Kích thước danh nghĩa đường ống: Đầy đủ kích cỡ tiêu chuẩn từ dải size nhỏ DN15, DN20, DN25 cho đường ống nhánh đến các cỡ lớn DN32, DN40, DN50 cho các trục gom chính của nhà máy.

• Áp suất làm việc định mức: Tiêu chuẩn chịu tải áp lực tĩnh của vỏ van, phân cấp phổ biến gồm PN16 cho mạng nhiệt thông thường, PN25 và PN40 cho các hệ thống siêu cao áp.

• Nhiệt độ vận hành cực hạn: Khả năng chịu nhiệt bền bỉ của vật liệu, phân cấp từ dải thông dụng 180 độ C, 220 độ C cho đến ngưỡng nhiệt độ siêu cao đạt 350 độ C đối với thân thép chịu lực.

• Kiểu kết nối cơ học: Đa dạng chuẩn kết nối tùy thuộc hệ thống gốc, bao gồm kết nối ren tiêu chuẩn Ren BSPT hoặc Ren NPT, kết nối mặt bích chịu áp theo tiêu chuẩn Mặt bích JIS hoặc Mặt bích ANSI.

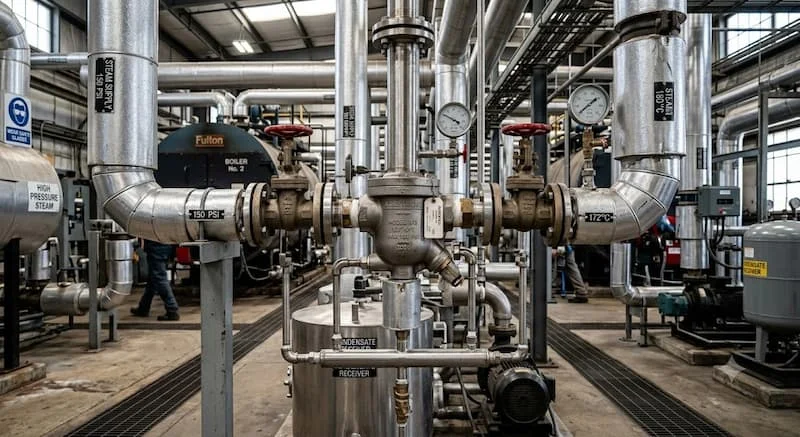

Van Bẫy Hơi Được Sử Dụng Ở Đâu?

Nhờ đặc tính vận hành chính xác và năng lực bảo toàn nhiệt lượng xuất sắc, bẫy hơi công nghiệp xuất hiện dày đặc trong nhiều hạng mục công trình trọng điểm:

Hệ thống lò hơi trung tâm phân xưởng

Lắp đặt tại các điểm xả đáy ống góp, trục phân phối của nhà máy thực phẩm, nhà máy dệt nhuộm hay nhà máy chế biến gỗ để đảm bảo nguồn hơi bão hòa cấp đi luôn đạt độ khô cao nhất.

Hệ thống trao đổi nhiệt công nghiệp

Định vị tại ngõ ra của các bộ Heat Exchanger, cụm Coil gia nhiệt để giải phóng triệt để pha lỏng, ngăn chặn hiện tượng ngập nước làm sụt giảm công suất truyền nhiệt của thiết bị.

Hệ thống sấy khô sản phẩm

Bố trí tại các buồng sấy công nghiệp, dây chuyền sản xuất tôn, giấy, bao bì nhằm duy trì mức nhiệt độ sấy luôn đồng đều và liên tục, bảo đảm chất lượng thành phẩm đầu ra.

Hệ thống điều hòa không khí HVAC

Trang bị cho các cụm điều hòa trung tâm cỡ lớn, hệ thống Chiller có sử dụng dàn gia nhiệt bằng hơi nước để điều khiển nhiệt độ không khí chính xác cho các tòa nhà lớn.

Sai Lầm Thường Gặp Khi Lựa Chọn steam trap

Việc thiếu khảo sát thông số thực tế hiện trường rất dễ dẫn đến năm sai sót kỹ thuật nghiêm trọng dưới đây:

• Chọn sai kích thước van: Lắp bẫy quá lớn gây lãng phí chi phí hoặc lắp quá nhỏ dẫn đến nghẽn dòng nước ngưng, gây ngập lụt mạng nhiệt hạ nguồn.

• Chọn sai áp suất định mức: Khiến van không thể đóng mở do chênh áp vượt ngưỡng thiết kế, làm giảm tuổi thọ cấu kiện nhanh chóng.

• Không tính toán lưu lượng nước ngưng thực tế: Chỉ dựa vào size ống để mua van mà không đo đếm khối lượng pha lỏng phát sinh, gây quá tải dòng xả.

• Lắp đặt sai chiều dòng chảy: Lắp ngược chiều mũi tên hướng dẫn đúc trên thân van làm khóa chặt hệ thống, gây dội ngược nước và hư hỏng thiết bị.

• Không tiến hành vệ sinh định kỳ: Bỏ mặc van vận hành nhiều năm khiến cặn rác, xỉ hàn bám chặt vào ghế van gây rò rỉ hơi sống liên tục.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Chọn Và Checklist Trước Khi Mua

Quy trình 5 bước lựa chọn steam trap chuẩn chuyên gia

• Bước 1: Xác định chính xác áp suất vận hành lớn nhất và áp suất ngược tại vị trí lắp đặt van.

• Bước 2: Tính toán lượng nước ngưng phát sinh dựa trên công suất nhiệt của thiết bị sử dụng hơi.

• Bước 3: Lựa chọn kiểu bẫy hơi bằng cách chọn bẫy phao cho tải liên tục lưu lượng lớn, hoặc chọn bẫy nhiệt động cho trục chính cao áp.

• Bước 4: Kiểm tra vật liệu thân van xem có tương thích với dải nhiệt độ và nồng độ hóa chất của lưu chất hay không.

• Bước 5: Chọn thương hiệu uy tín có nguồn gốc xuất xứ rõ ràng và hệ thống văn phòng đại diện hỗ trợ kỹ thuật tốt.

Bộ checklist kiểm soát chất lượng trước khi phê duyệt mua hàng

Trước khi tiến hành ký kết hợp đồng mua sắm vật tư, quý khách hàng cần rà soát đầy đủ các tiêu chí kỹ thuật sau:

• Kích thước bẫy hơi phải hoàn toàn phù hợp với đường ống dẫn hiện hữu của phân xưởng.

• Áp suất định mức phải phù hợp với dải áp suất thiết kế của mạng nhiệt lò hơi.

• Nhiệt độ làm việc phù hợp, bảo đảm không vượt quá ngưỡng chịu tải của gioăng phớt nội tại.

• Kiểu kết nối cơ học đồng bộ, đúng theo tiêu chuẩn mặt bích hoặc ren của hệ thống gốc.

• Sản phẩm có đầy đủ giấy tờ chứng nhận chất lượng và nguồn gốc xuất xứ hợp pháp.

• Chính sách bảo hành rõ ràng từ nhà cung cấp chính ngạch để an tâm vận hành dài lâu.

FAQ - Câu Hỏi Thường Gặp Về steam trap

Thiết bị steam trap thực chất có tác dụng gì trong mạng nhiệt?

Tác dụng cốt lõi của van là tự động loại bỏ nước ngưng và khí không ngưng ra khỏi hệ thống, đồng thời đóng kín lại để giữ hơi nóng bão hòa phục vụ quá trình truyền nhiệt của nhà máy.

Định kỳ bao lâu thì nhà máy nên tiến hành bảo trì thiết bị này?

Thông thường chu kỳ bảo dưỡng lý tưởng là từ 6 đến 12 tháng tùy thuộc vào chất lượng nước cấp lò hơi. Việc bảo trì bao gồm tháo nắp van, vệ sinh lưới lọc cặn và rà soát độ kín cơ học của ghế van.

Lắp đặt steam trap có thực sự giúp doanh nghiệp tiết kiệm năng lượng không?

Có. Thiết bị giúp giảm tối đa tình trạng thất thoát hơi sống, nâng cao hiệu suất truyền nhiệt tổng thể, từ đó giúp nhà máy cắt giảm khối lượng lớn chất đốt và chi phí vận hành hàng năm.

Giữa steam trap phao và dòng nhiệt động thì loại nào tối ưu hơn?

Không có loại nào tốt hơn hoàn toàn mà phụ thuộc vào ứng dụng thực tế. Dòng bẫy phao phù hợp cho các thiết bị trao đổi nhiệt có tải lượng nước ngưng lớn và liên tục; trong khi dòng bẫy nhiệt động nhỏ gọn lại tối ưu cho các đường ống trục chính ngoài trời chịu áp suất cao.

Tuổi thọ trung bình của một cụm bẫy hơi công nghiệp kéo dài bao lâu?

Thông thường tuổi thọ bẫy kéo dài từ 5 đến 15 năm nếu hệ thống được vận hành đúng áp lực thiết kế, nguồn nước được xử lý hóa chất tốt và thực hiện bảo dưỡng định kỳ đúng quy trình kỹ thuật.

Kết Luận

Tóm lại, steam trap không đơn thuần là một cấu kiện cơ khí phụ trợ mà là giải pháp kỹ thuật nền tảng quyết định trực tiếp đến hiệu suất năng lượng và tính an toàn của mọi hệ thống hơi công nghiệp hiện đại. Việc thấu hiểu steam trap là gì, nắm rõ đặc tính của các loại steam trap và tuân thủ cách chọn steam trap chuẩn xác giúp doanh nghiệp loại bỏ nước ngưng hiệu quả, tiết kiệm năng lượng tối đa và bảo vệ đường ống cùng thiết bị hạ nguồn một cách toàn diện đối với van bẫy hơi.
