Van Cầu Zetkama: Giải Pháp Tiết Lưu Chuẩn Châu Âu Cho Hệ Thống Áp Lực Cao

Trong thiết kế và vận hành các nhà máy công nghiệp năng lượng, việc làm chủ dòng lưu chất có nhiệt độ cực cao luôn đặt ra những thách thức khắt khe về mặt cơ khí. Những môi chất truyền nhiệt phổ biến như hơi nước bão hòa, dầu nóng hay nước áp lực cao luôn có xu hướng phá hủy các bề mặt làm kín thông thường. Để đảm bảo hệ thống vận hành liên tục không gián đoạn, các kỹ sư cơ điện luôn ưu tiên tìm kiếm các cấu kiện van có xuất xứ từ những nền công nghiệp cơ khí danh tiếng. Trong phân khúc này, dòng zetkama valve nổi lên như một điểm sáng nhờ chất lượng chế tác vượt trội và năng lực vận hành bền bỉ.

Nếu lựa chọn các dòng van thương mại giá rẻ, không rõ nguồn gốc, doanh nghiệp sẽ phải đối mặt với nguy cơ mài mòn đĩa van nhanh chóng, rò rỉ môi chất ra môi trường và gây sụt giảm áp suất toàn mạng nhiệt. Việc trang bị dòng van cầu chất lượng cao từ Ba Lan không chỉ giúp cô lập dòng chảy an toàn mà còn mang lại khả năng tinh chỉnh lưu lượng vô cùng chính xác, giúp tối ưu hóa chi phí chất đốt và nâng cao hiệu suất truyền nhiệt tổng thể.

Van Cầu Zetkama Là Gì?

Định nghĩa bản chất kỹ thuật theo tiêu chuẩn công nghiệp

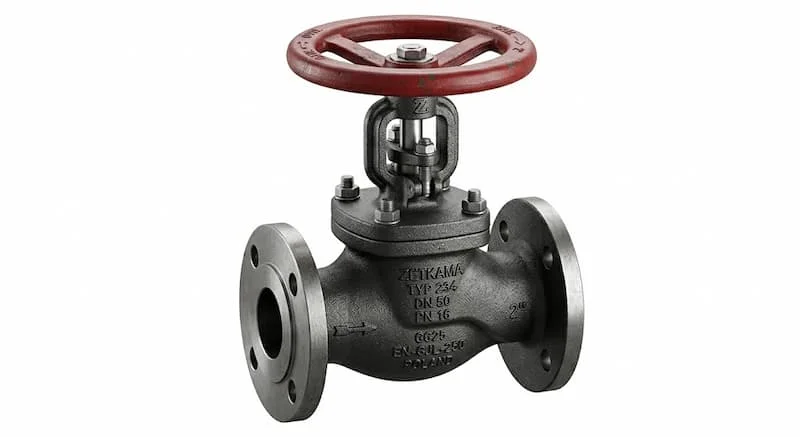

Để định hình một cách trực quan, van cầu Zetkama là gì? Đây là dòng van cầu công nghiệp cao cấp được nghiên cứu, kiểm định và sản xuất bởi Zetkama, thương hiệu van nổi tiếng của Ba Lan với lịch sử lâu đời tại châu Âu. Thiết bị này cấu chế chuyên dụng cho mục đích đóng mở hoàn toàn hoặc điều tiết, tiết lưu lưu lượng của các môi chất đặc thù như hơi nóng, nước nóng, dầu nóng và nhiều môi chất công nghiệp khác trong điều kiện áp lực vận hành khốc liệt.

Năm đặc điểm nổi bật khẳng định vị thế thương hiệu van cầu Ba Lan

Sự tin cậy của dòng van công nghiệp zetkama này đến từ năm ưu điểm kỹ thuật vượt trội được thế giới công nhận:

• Chịu nhiệt độ cao: Cấu trúc cơ học chịu nhiệt ưu việt, vận hành liên tục trong các hệ thống quá nhiệt mà không bị biến dạng hình học.

• Chịu áp suất lớn: Độ dày thành van đạt các tiêu chuẩn áp lực khắt khe nhất, chống chịu tốt hiện tượng thủy kích và sốc áp.

• Độ kín cao: Mặt tiếp xúc giữa đĩa và tòa van được gia công bóng mịn tuyệt đối, ép chặt theo phương đứng để triệt tiêu mọi điểm rò rỉ.

• Độ bền lâu dài: Tần suất vận hành đóng mở đạt chu kỳ rất cao nhờ phôi vật liệu được tôi cứng lớp bề mặt.

• Thiết kế đạt tiêu chuẩn châu Âu: Toàn bộ quy trình đúc và lắp ráp tuân thủ nghiêm ngặt các quy định an toàn áp lực của liên minh EU.

Cấu Tạo Và Nguyên Lý Hoạt Động Của zetkama valve

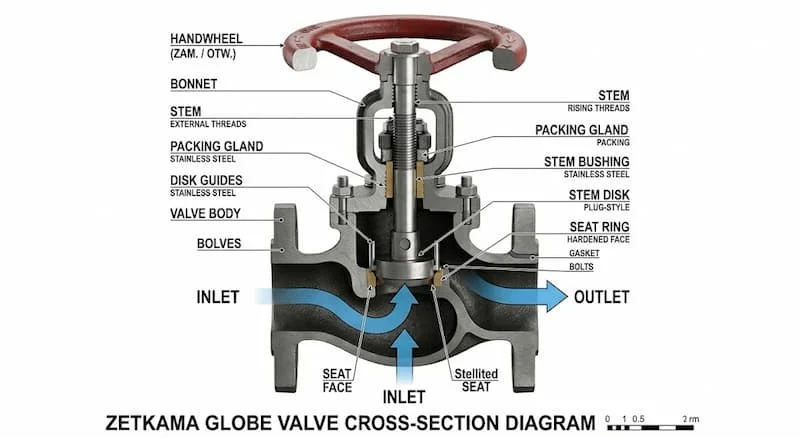

Chi tiết cấu tạo van cầu zetkama chịu áp lực

Mỗi cụm cấu kiện zetkama valve tiêu chuẩn được đồng bộ từ năm thành phần cơ khí cốt lõi:

• Thân van: Phần vỏ chịu lực được đúc từ gang cầu, gang xám hoặc thép đúc chịu nhiệt tùy theo phân cấp áp lực. Thiết kế lòng van dạng bầu tròn dẫn hướng dòng chảy đi theo đường cong chữ S tối ưu.

• Đĩa van: Bộ phận trực tiếp chặn dòng lưu chất, sở hữu thiết kế chống mài mòn cao giúp chống lại lực xói mòn của dòng hơi cao tốc.

• Trục van: Thanh tịnh tiến làm bằng thép không gỉ cường độ cao, có khả năng chống rỉ sét và chịu mô-men xoắn lớn.

• Nắp van: Bộ phận cơ khí lắp phía trên thân van, giữ vai trò cố định trục van và bảo vệ toàn bộ hệ thống làm kín bên trong.

• Tay quay: Vô lăng cơ học chịu trách nhiệm điều khiển đóng mở thủ công, giúp người vận hành tinh chỉnh dòng chảy nhẹ nhàng.

Nguyên lý hoạt động cơ học tuyến tính

Cơ chế vận hành của dòng van này tuân thủ nguyên lý tịnh tiến hướng trục. Khi người đi ca tiến hành quay tay quay, chuyển động quay sẽ biến đổi thành chuyển động tịnh tiến nhờ cơ cấu ren trên trục van. Trục van dịch chuyển lên xuống sẽ kéo theo đĩa van rời khỏi hoặc ép chặt vào phần ghế van.

Quá trình này làm thay đổi diện tích tiết diện dòng chảy đi qua lỗ thông dòng, từ đó cho phép người vận hành tự do điều tiết lưu lượng môi chất theo yêu cầu kỹ thuật của từng ca sản xuất. Với thiết kế hình học chuẩn xác, dòng lưu chất khi đi qua van cầu ba lan sẽ được tiết lưu một cách mượt mà, giảm thiểu hiện tượng xâm thực phá hủy lòng bầu.

Các Dòng zetkama valve Phổ Biến Hiện Nay

Để đáp ứng đầy đủ các kịch bản môi chất khác nhau, nhà sản xuất phân tách thành các dòng sản phẩm chuyên dụng:

Van cầu gang Zetkama

Chế tạo từ gang xám hoặc gang cầu cao cấp, dòng van này có giá thành hợp lý nhưng vẫn đảm bảo đầy đủ tiêu chuẩn châu Âu. Sản phẩm là lựa chọn tối ưu cho hệ thống nước nóng, hệ thống HVAC và các mạng nhiệt trung áp của xưởng dệt may, thực phẩm.

Van cầu thép Zetkama

Sử dụng phôi thép đúc có khả năng chịu lực nén nhiệt cực tốt, chuyên dụng cho hệ thống hơi áp suất cao, các đường ống trục chính từ lò hơi ra và các nhà máy công nghiệp nặng yêu cầu tính an toàn nghiêm ngặt.

Van cầu mặt bích Zetkama

Dòng sản phẩm chuyên dùng cho các đường ống công nghiệp kích thước lớn. Kết nối mặt bích dày dặn giúp van chịu được lực rung chấn cơ học cao và việc thi công lắp đặt trên cao trở nên thuận tiện hơn.

Van cầu điều tiết Zetkama

Sở hữu thiết kế đĩa van dạng côn đặc biệt, dòng van hơi zetkama này cho phép kiểm soát lưu lượng chính xác đến từng dải lưu lượng nhỏ, chuyên dùng cho các vị trí bypass hoặc đầu vào của các thiết bị trao đổi nhiệt.

Thông Số Kỹ Thuật zetkama valve

Quá trình kiểm soát vật tư đòi hỏi các kỹ sư phải đối chiếu chính xác các thông số zetkama valve định lượng sau:

• Kích thước danh nghĩa: Đầy đủ các size từ nhỏ DN15 đến đường kính lớn DN300 tương thích với mọi quy chuẩn ống dẫn hiện hành.

• Áp lực làm việc định mức: Phân cấp chịu tải tĩnh rõ ràng bao gồm tiêu chuẩn PN16, PN25 và PN40.

• Nhiệt độ làm việc an toàn: Biên độ chịu nhiệt dải rộng cực kỳ ấn tượng, kéo dài từ -10 độ C đến ngưỡng nhiệt siêu cao 400 độ C.

• Kiểu kết nối cơ học: Đồng bộ bằng hệ thống mặt bích DIN giúp kết nối vững chắc và kín khít tuyệt đối với đường ống.

• Tiêu chuẩn sản xuất toàn cầu: Toàn bộ sản phẩm đạt chứng nhận tiêu chuẩn EN, tiêu chuẩn DIN của Đức và tiêu chuẩn chất lượng ISO.

• Nơi sản xuất và xuất xứ: Nhập khẩu nguyên cụm chính ngạch từ quốc gia Ba Lan (Poland).

So Sánh zetkama valve Với Các Thương Hiệu Khác

Để giúp các chủ đầu tư lựa chọn đúng cấu kiện cho phân xưởng, chúng ta cùng phân tích điểm khác biệt giữa Zetkama và các hãng tên tuổi:

Zetkama vs Yoshitake

Dòng sản phẩm Yoshitake nổi bật trong hệ thống hơi Nhật Bản với các quy chuẩn mặt bích JIS đặc trưng của châu Á. Trong khi đó, Zetkama lại mạnh về tiêu chuẩn châu Âu (DIN/EN), sở hữu phôi đúc gang dẻo có độ dày thành van lớn vượt trội, chịu tải lực nén rất tốt.

Zetkama vs KSB

KSB là tập đoàn đa quốc gia có dải sản phẩm vô cùng rộng và đa dạng model hơn. Tuy nhiên, van cầu của Zetkama lại mang đến lợi thế rất lớn về chi phí đầu tư ban đầu cạnh tranh hơn rất nhiều, giúp nhà đầu tư tối ưu hóa ngân sách mà vẫn sở hữu thiết bị chuẩn EU.

Zetkama vs ARI

Cả hai thương hiệu này đều nằm cùng phân khúc van hơi công nghiệp cao cấp tại thị trường châu Âu. Điểm khác biệt lớn nằm ở chi tiết thiết kế đệm bít và chính sách giá, trong đó Zetkama thường có thời gian giao hàng và tính linh hoạt trong phân phối tốt hơn tại thị trường Đông Nam Á.

Vì Sao Nhiều Kỹ Sư Ưu Tiên zetkama valve?

Sự chỉ định xuất hiện dày đặc của dòng van này trong các bộ hồ sơ thầu xuất phát từ năm lý do thực tế:

• Độ bền cơ học cao: Khả năng chống chịu sự mài mòn của dòng hơi nước cao tốc xuất sắc, không bị rỗ bề mặt đĩa van sau nhiều năm vận hành.

• Chịu nhiệt độ cực tốt: Hoạt động bền bỉ ở ngưỡng nhiệt cận biên 400 độ C mà không làm suy giảm mô-men xoắn khi vặn tay quay.

• Độ kín ổn định theo dòng thời gian: Cấu trúc đệm tết chèn kín kẽ ngăn ngừa việc rò rỉ hơi sống ra môi trường ngoài.

• Tiêu chuẩn châu Âu danh giá: Mang lại sự an tâm tuyệt đối về an toàn áp lực lao động cho toàn bộ phân xưởng.

• Chi phí vận hành lâu dài thấp: Tần suất phải dừng máy sửa chữa gần như bằng không, giúp tiết kiệm nhân công bảo dưỡng cho doanh nghiệp.

Van Cầu Zetkama Được Sử Dụng Trong Những Hệ Thống Nào?

Nhờ đặc tính kỹ thuật ưu việt, cấu kiện này góp mặt trong hầu hết các hạ tầng công nghiệp trọng điểm:

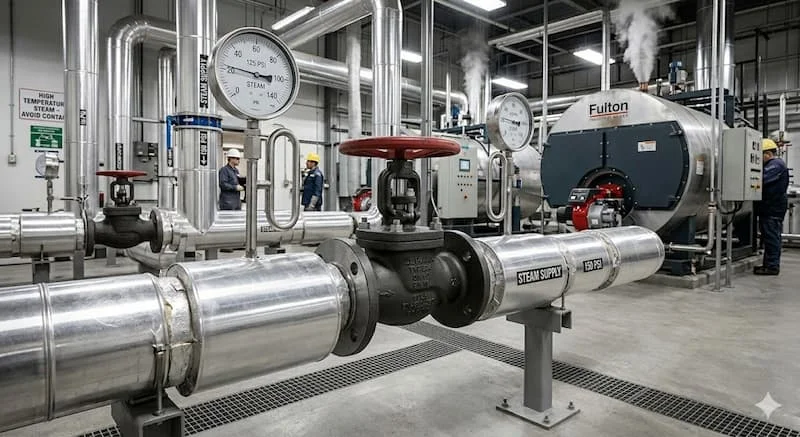

• Hệ thống lò hơi phân xưởng: Lắp đặt tại vị trí xả đáy, trục chia hơi chính của các boiler công nghiệp công suất lớn.

• Nhà máy chế biến thực phẩm: Ứng dụng trong các dây chuyền tiệt trùng, cô đặc, nơi dòng hơi bão hòa cần được tiết lưu liên tục để giữ nhiệt độ ổn định.

• Nhà máy dệt nhuộm và sản xuất xơ sợi: Cấp nhiệt cho cụm bồn nhuộm cao áp và hệ thống buồng sấy khô thành phẩm vải.

• Nhà máy sản xuất giấy và bao bì: Điều tiết lượng hơi nóng đi vào các lô sấy ép công suất cao.

• Hệ thống điều hòa không khí HVAC: Quản lý dòng nước nóng tuần hoàn trong các tháp giải nhiệt và bộ trao đổi nhiệt tòa nhà lớn.

• Nhà máy hóa chất và lọc hóa dầu: Phục vụ các đường ống dẫn lưu chất có nhiệt độ cao và tính chất ăn mòn cơ học.

• Nhà máy nhiệt điện quy mô lớn: Sử dụng tại các đường ống bypass phụ trợ yêu cầu tính chịu áp lực cao.

Những Sai Lầm Thường Gặp Khi Chọn zetkama valve

Quá trình mua sắm vật tư nếu thiếu sự khảo sát thực tế hiện trường rất dễ dẫn đến năm sai sót kỹ thuật sau:

• Chọn sai kích thước DN: Lắp van quá to gây lãng phí chi phí đầu tư và làm giảm độ nhạy khi mở nhỏ, hoặc chọn van quá nhỏ gây nghẽn dòng chảy hạ nguồn.

• Chọn sai cấp áp lực PN: Sử dụng van định mức PN16 cho mạng ống có áp suất đỉnh vượt ngưỡng, dẫn đến nguy cơ mất an toàn nghiêm trọng.

• Không tính toán đến nhiệt độ làm việc thực tế: Dẫn đến việc chọn dòng vỏ gang xám cho hệ thống dầu nóng vượt quá 300 độ C, gây nứt vỡ thân bầu van.

• Chọn sai vật liệu thân van: Sử dụng van gang cho môi trường hóa chất ăn mòn cao, khiến lòng van bị ăn mòn vẹt chỉ sau vài tháng vận hành.

• Không kiểm tra tiêu chuẩn kết nối bích: Mua van tiêu chuẩn DIN lắp vào hệ thống ống có sẵn tiêu chuẩn JIS khiến tâm lỗ bulông lệch nhau, không thể bắt chặt cơ khí.

Hướng Dẫn Kỹ Thuật: Quy Trình Chọn Van Và Checklist Mua Hàng Chính Hãng

Hướng dẫn chọn zetkama valve phù hợp qua năm bước tiêu chuẩn

• Bước 1: Xác định chính xác bản chất môi chất sử dụng (hơi bão hòa, dầu truyền nhiệt hay nước sạch) để định hình dòng sản phẩm.

• Bước 2: Xác định nhiệt độ làm việc thực tế tại điểm lắp đặt, bảo đảm không vượt quá ngưỡng chịu tải nhiệt của model được chọn.

• Bước 3: Xác định áp suất hệ thống cao nhất để lựa chọn phân cấp độ dày vỏ van (PN16, PN25 hay PN40) phù hợp.

• Bước 4: Lựa chọn vật liệu phù hợp giữa gang cầu, gang xám hay thép đúc dựa trên biểu đồ tương thích hóa lý của môi chất.

• Bước 5: Kiểm tra kỹ kiểu kết nối mặt bích của hệ thống hiện hữu để bảo đảm van chọn mua khớp hoàn toàn với tiêu chuẩn bích DIN của đường ống.

Bộ checklist kiểm soát chất lượng mua hàng dành cho bộ phận vật tư

Trước khi ký phê duyệt nhập kho thiết bị, quý khách hàng cần rà soát đầy đủ các tiêu chí định lượng sau:

• Xác định chính xác kích thước danh nghĩa DN của van phải đồng bộ với size ống dẫn.

• Xác định đúng cấp áp lực PN bảo đảm an toàn chịu tải tĩnh.

• Kiểm tra nhiệt độ làm việc ghi trên catalogue trùng khớp dải nhiệt thực tế.

• Kiểm tra vật liệu đúc thân van đúng theo yêu cầu thiết kế của dự án.

• Kiểm tra đầy đủ giấy tờ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ chính ngạch từ Ba Lan.

• Lựa chọn nhà cung cấp uy tín, có tư cách pháp nhân rõ ràng và kho hàng sẵn có lớn.

• Kiểm tra chính sách bảo hành chính hãng tối thiểu 12 tháng để an tâm đưa vào vận hành lâu dài.

FAQ - Câu Hỏi Thường Gặp Về zetkama valve

Thiết bị van cầu Zetkama thực chất là của nước nào sản xuất?

Zetkama là một trong những thương hiệu chế tạo van công nghiệp lâu đời và có quy mô nhà máy lớn nhất tại quốc gia Ba Lan (Poland), đạt đầy đủ các tiêu chuẩn khắt khe của liên minh châu Âu.

Van cầu Zetkama có dùng cho hơi nóng được không?

Có. Đây chính là một trong những dòng van được sử dụng phổ biến nhất cho hệ thống hơi nóng áp suất cao tại các nhà máy nhờ khả năng tiết lưu dòng nhiệt xuất sắc.

Khả năng chịu nhiệt độ tối đa của dòng van này đạt ngưỡng bao nhiêu?

Tùy thuộc vào model và chất liệu phôi đúc, zetkama valve có thể làm việc bền bỉ trong dải nhiệt độ rộng, kéo dài từ -10 độ C cho đến ngưỡng cực hạn khoảng 400 độ C đối với thân thép đúc.

Van cầu Zetkama hiện nay có những loại cơ bản nào trên thị trường?

Dải sản phẩm của hãng vô cùng phong phú, bao gồm van cầu gang, van cầu thép, van cầu điều tiết và van cầu mặt bích tiêu chuẩn châu Âu.

Có nên sử dụng van cầu Zetkama cho hệ thống lò hơi không?

Có. Đây là một trong những thương hiệu hàng đầu được các kỹ sư năng lượng đánh giá rất cao về độ bền bỉ cơ học, độ kín khít tuyệt đối và khả năng chịu tải nhiệt lớn tại các vị trí đầu ra của lò hơi.

Có Nên Chọn Van Cầu Zetkama?

Tóm lại, zetkama valve là giải pháp lý tưởng và an toàn nhất cho các hệ thống hơi nóng và công nghiệp áp lực cao hiện nay nhờ khả năng chịu nhiệt lớn, độ bền cơ học dẻo dai và tiêu chuẩn sản xuất châu Âu nghiêm ngặt. Việc đầu tư vào thiết bị này mang lại giá trị kinh tế lâu dài, giúp cắt giảm tối đa chi phí hao hụt năng lượng và chi phí dừng máy sửa chữa. Đây chắc chắn là lựa chọn phù hợp cho những doanh nghiệp muốn đầu tư hạ tầng kỹ thuật theo hướng lâu dài và ổn định đối với van cầu zetkama.
