Van hơi 3 ngã: Giải pháp tối ưu điều khiển và phân phối hơi nóng công nghiệp

Trong các hệ thống lò hơi, bộ trao đổi nhiệt hay các dây chuyền sản xuất công nghiệp hiện đại, việc kiểm soát chính xác lưu lượng và hướng đi của dòng hơi là yếu tố sống còn để duy trì hiệu suất. Nhiều doanh nghiệp thường gặp khó khăn khi muốn điều hướng dòng hơi đến nhiều thiết bị khác nhau hoặc trộn các nguồn lưu chất mà không làm gián đoạn sản xuất. Lúc này, van hơi 3 ngã chính là "chìa khóa" kỹ thuật giúp bạn hiện thực hóa yêu cầu này một cách linh hoạt, tiết kiệm không gian và tối ưu chi phí vận hành.

Khi nào hệ thống hơi nóng cần sử dụng van hơi 3 ngã?

Trong thực tế vận hành, các hệ thống công nghiệp luôn đối mặt với bài toán điều phối năng lượng. Việc chỉ sử dụng các loại van 2 ngã truyền thống đôi khi tạo ra những "điểm nghẽn" kỹ thuật: cấu trúc đường ống trở nên phức tạp, số lượng van lắp đặt quá lớn gây tốn kém chi phí, và khả năng điều khiển tự động bị hạn chế.

Nếu hệ thống của bạn đang gặp phải tình trạng khó kiểm soát hướng dòng hơi, hoặc cần chuyển đổi linh hoạt giữa các tuyến ống để tối ưu hiệu suất gia nhiệt, thì van hơi 3 là giải pháp thay thế hoàn hảo. Thiết bị này không chỉ giúp đơn giản hóa sơ đồ đường ống mà còn tăng khả năng tự động hóa, đảm bảo hệ thống vận hành trơn tru và chính xác trong những điều kiện áp suất, nhiệt độ khắc nghiệt nhất.

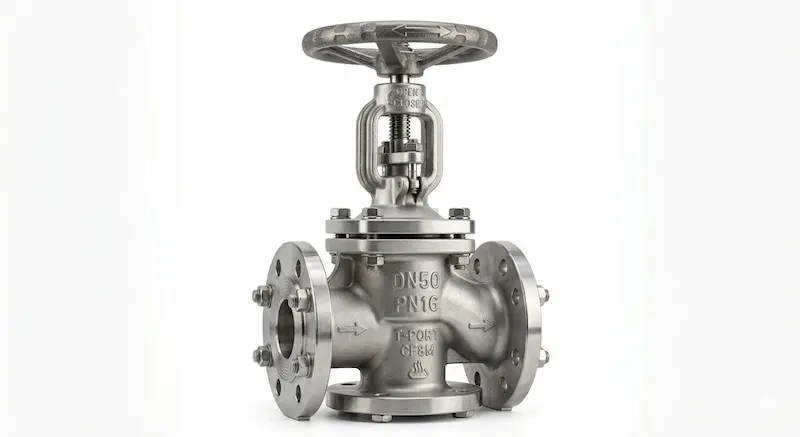

Van hơi 3 ngã là gì?

Định nghĩa và vai trò cốt lõi

Van hơi 3 là thiết bị điều khiển dòng chảy sở hữu 3 cổng kết nối, được thiết kế chuyên biệt để thực hiện các chức năng: chia dòng lưu chất, trộn dòng lưu chất hoặc chuyển hướng dòng hơi giữa các nhánh đường ống. Khác với van 2 ngã chỉ có chức năng đóng/mở, van 3 ngã đóng vai trò là một "trạm trung chuyển" thông minh.

Loại van này thường được ứng dụng rộng rãi trong các hệ thống yêu cầu độ chính xác cao như:

• Hệ thống hơi nóng (steam system).

• Bộ trao đổi nhiệt công nghiệp.

• Hệ thống HVAC điều khiển nhiệt độ.

• Quy trình gia nhiệt trong nhà máy thực phẩm và dược phẩm.

Nguyên lý hoạt động

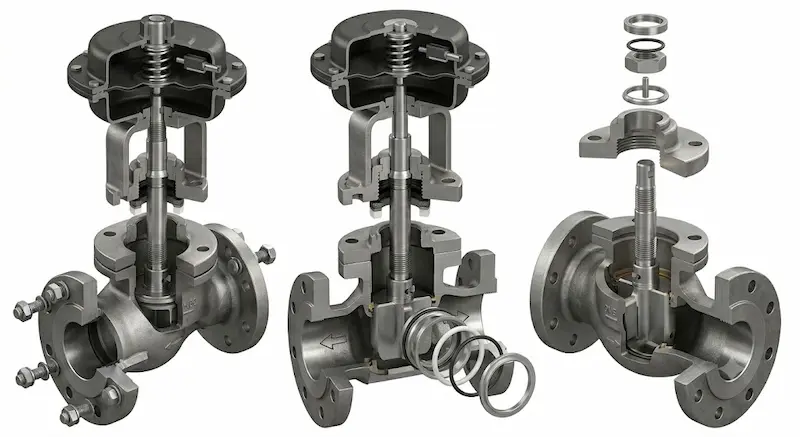

Cơ chế của van hơi 3 dựa trên sự di chuyển của bộ phận đóng mở (đĩa van hoặc bi van) bên trong thân van để thay đổi đường đi của lưu chất. Tùy vào thiết kế cấu tạo, van có khả năng vận hành ở các chế độ:

1. Phân chia (Diverting): Chia một dòng hơi đầu vào thành hai dòng đầu ra riêng biệt.

2. Trộn (Mixing): Kết hợp hai nguồn lưu chất với nhiệt độ hoặc áp suất khác nhau thành một dòng duy nhất.

3. Chuyển hướng (Switching): Chuyển hướng hoàn toàn dòng hơi sang một đường ống khác mà không làm gián đoạn lưu lượng tổng.

Nhờ khả năng này, van hơi 3 trở thành thành phần quan trọng trong các hệ thống điều khiển nhiệt độ tự động, giúp duy trì sự ổn định của quy trình mà không cần can thiệp thủ công liên tục.

Phân tích chuyên sâu: Các loại van hơi 3 phổ biến

Phân loại theo cấu tạo đường dẫn

• Van 3 ngã chữ T: Đây là dạng phổ biến nhất, với cấu trúc đường dẫn bên trong cho phép linh hoạt giữa việc trộn hoặc phân chia dòng chảy. Van hơi 3 chữ T rất ưu việt trong các hệ thống gia nhiệt cần điều phối nhiệt độ phức tạp.

• Van 3 ngã chữ L: Cấu trúc đường dẫn dạng chữ L hạn chế khả năng trộn nhưng cực kỳ hiệu quả trong việc chuyển hướng dòng chảy. Loại van này thường được ưu tiên khi hệ thống chỉ cần đóng một nhánh và mở nhánh còn lại.

Phân loại theo phương thức điều khiển

• Van hơi 3 tay gạt: Giải pháp tối ưu về chi phí cho các hệ thống nhỏ hoặc vận hành thủ công, đơn giản và dễ sử dụng.

• Van hơi 3 điều khiển điện: Được trang bị bộ truyền động điện, cho phép điều khiển từ xa với độ chính xác cực cao, rất phù hợp cho các hệ thống tự động hóa công nghiệp.

• Van hơi 3 điều khiển khí nén: Phù hợp với môi trường yêu cầu tốc độ đóng mở cực nhanh, đảm bảo an toàn tuyệt đối trong các hệ thống PCCC hoặc lò hơi công suất lớn.

Thông số kỹ thuật cần quan tâm để tối ưu hệ thống

Việc lựa chọn sai thông số kỹ thuật là sai lầm phổ biến nhất gây rò rỉ hoặc hỏng hóc thiết bị. Để đảm bảo van hơi 3 hoạt động bền bỉ, bạn cần lưu ý:

• Kích thước (DN): Có đầy đủ từ DN15 đến DN100, cần chọn đúng kích thước đường ống hiện có để đảm bảo áp suất ổn định.

• Áp lực làm việc (PN): Phổ biến từ PN16, PN25 đến PN40. Việc chọn áp lực thấp hơn hệ thống sẽ khiến thân van dễ bị biến dạng, gây mất an toàn nghiêm trọng.

• Nhiệt độ vận hành: Hơi nóng thường hoạt động ở nhiệt độ cao (180°C – 400°C). Vì vậy, vật liệu của van và gioăng làm kín phải chịu được hơi bão hòa hoặc hơi quá nhiệt.

• Vật liệu: Tùy môi trường mà chọn Gang, Thép hay Inox 304/316. Inox thường là lựa chọn tối ưu cho các nhà máy thực phẩm, dược phẩm nhờ tính chống ăn mòn.

So sánh van hơi 3 và van 2 ngã: Tại sao nên nâng cấp?

Trong khi van 2 ngã chỉ đóng vai trò "công tắc" đóng mở, thì van hơi 3 mang lại sự linh hoạt vượt trội.

Việc chuyển đổi sang van 3 ngã không chỉ giúp giảm số lượng thiết bị trên đường ống, tiết kiệm không gian lắp đặt, mà còn tối ưu hóa chi phí đầu tư dài hạn cho doanh nghiệp.

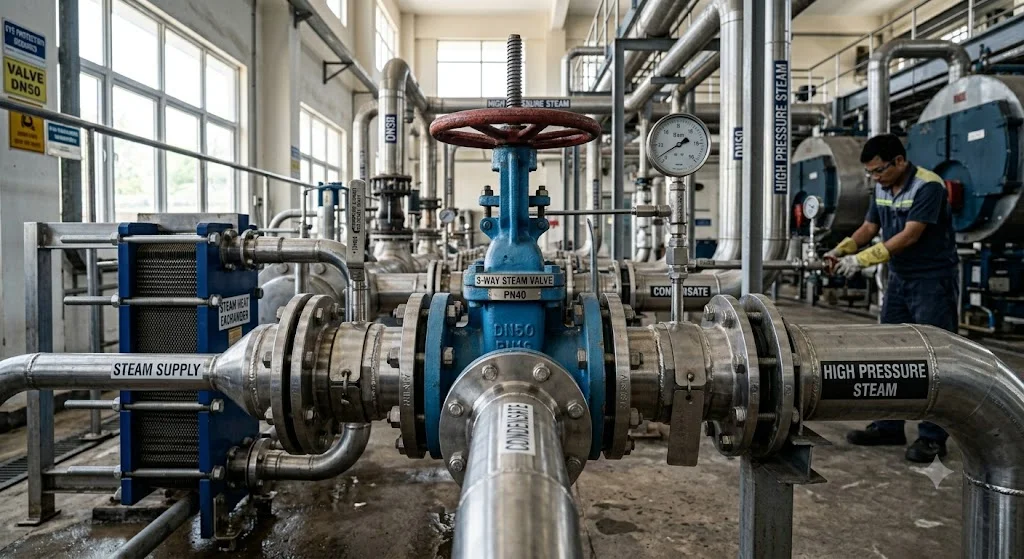

Ứng dụng thực tế và những sai lầm thường gặp

Van hơi 3 hiện diện trong hầu hết các quy trình công nghiệp:

• Hệ thống lò hơi: Phân phối hơi đến các khu vực sản xuất khác nhau, giúp điều chỉnh tải nhiệt nhanh chóng.

• Bộ trao đổi nhiệt: Trộn dòng hơi nóng và hơi lạnh/nước để duy trì nhiệt độ đầu ra ổn định.

• Nhà máy hóa chất/thực phẩm: Điều phối lưu chất nhiệt độ cao mà không làm hỏng thành phần nhạy cảm.

Tuy nhiên, đừng để những sai lầm này cản trở hiệu quả vận hành của bạn:

1. Chọn sai kiểu chữ T hoặc chữ L: Dẫn đến không thể điều phối dòng chảy như mong muốn.

2. Bỏ qua yếu tố nhiệt độ: Chọn gioăng cao su thường cho hơi nóng sẽ gây hỏng gioăng và rò rỉ tức thì.

3. Vật liệu không tương thích: Sử dụng đồng cho môi trường áp lực cao hoặc nhiệt độ cực đại là nguyên nhân dẫn đến rạn nứt van.

Checklist lựa chọn van hơi 3 chuẩn chuyên gia

Để đảm bảo hệ thống vận hành tối ưu, hãy kiểm tra lần lượt các bước sau trước khi quyết định đầu tư:

1. Xác định chức năng: Bạn cần chia dòng, trộn dòng hay chỉ chuyển hướng?

2. Kiểm tra lưu chất: Hơi nóng, nước nóng hay dầu tải nhiệt?

3. Thông số nhiệt độ/áp suất: Đảm bảo van chịu được ngưỡng cực đại của hệ thống.

4. Lựa chọn vật liệu: Inox cho môi trường ăn mòn, Thép cho nhiệt độ cao.

5. Phương thức điều khiển: Tự động bằng điện/khí nén hay thủ công bằng tay?

6. Kết nối: Đảm bảo tiêu chuẩn ren hoặc mặt bích đồng bộ với hệ thống hiện hữu.

Lưu ý lắp đặt: Luôn lắp đặt đúng chiều dòng chảy được chỉ định trên thân van, đảm bảo có đủ khoảng không gian xung quanh để dễ dàng bảo trì định kỳ.

FAQ – Giải đáp thắc mắc thường gặp

Van hơi 3 dùng để làm gì?

 Thiết bị này dùng để chia, trộn hoặc chuyển hướng dòng lưu chất, giúp tăng khả năng kiểm soát trong các hệ thống hơi phức tạp.

Sự khác biệt giữa van chữ T và chữ L là gì?

 Van chữ T mạnh về khả năng trộn và phân chia; van chữ L tập trung vào việc chuyển hướng luồng chảy giữa các nhánh ống.

Van hơi 3 ngã có chịu được nhiệt độ cao không?

 Có, tùy vào thiết kế thân van bằng thép hoặc inox chịu nhiệt, thiết bị có thể vận hành tốt từ 180°C lên tới hơn 400°C.

Nên chọn điều khiển điện hay khí nén?

 Nếu hệ thống cần tự động hóa ổn định, hãy chọn điều khiển điện. Nếu yêu cầu tốc độ đóng mở tức thời, khí nén là lựa chọn phù hợp.

Tại sao van 3 ngã đắt hơn van 2 ngã?

 Do cấu tạo phức tạp, nhiều cổng kết nối và khả năng thực hiện đa chức năng, giúp tiết kiệm chi phí lắp đặt tổng thể.

Lựa chọn đúng van hơi 3 ngã giúp tối ưu hiệu quả hệ thống

Việc áp dụng van hơi 3 vào hệ thống không chỉ là giải pháp kỹ thuật, mà còn là bước tiến trong quản lý hiệu suất năng lượng. Một thiết bị phù hợp giúp doanh nghiệp vận hành ổn định, giảm thiểu rò rỉ và kéo dài tuổi thọ toàn bộ dây chuyền sản xuất. Đừng để hệ thống của bạn vận hành dưới mức tiềm năng do các lựa chọn không đồng bộ.
