Van Cầu Hơi: Giải Pháp Kiểm Soát Lưu Lượng Toàn Diện Cho Hệ Thống Nhiệt Công Nghiệp

Trong kết cấu kỹ thuật của các mạng phân phối nhiệt, việc làm chủ và quản trị năng lượng dòng chảy đóng vai trò quyết định đến tính kinh tế và an toàn của toàn phân xưởng. Hơi nước bão hòa mang năng lượng lớn, vận tốc chuyển động cao và có xu hướng mài mòn cơ học khốc liệt tại các điểm thắt nút. Do đó, việc duy trì một áp suất ổn định và một lưu lượng chuẩn xác tại các đầu vào của thiết bị công nghệ là thách thức không nhỏ đối với các kỹ sư cơ điện.

Nếu sử dụng sai loại van phân phối, hệ thống sẽ ngay lập tức phát sinh các lỗi kỹ thuật nghiêm trọng. Việc điều tiết dòng hơi bằng các dòng van đóng mở nhanh thông thường sẽ dẫn đến hậu quả sụt giảm hiệu suất truyền nhiệt, gây hao hụt năng lượng nghiêm trọng và phá hủy thiết bị do hiện tượng xâm thực hay sốc áp. Để giải quyết triệt để bài toán này, globe valve steam chính là giải pháp điều tiết hơi hiệu quả nhờ thiết kế hình học đặc trưng và năng lực chịu tải ưu việt.

Tại Sao globe valve steam Được Sử Dụng Phổ Biến Trong Hệ Thống Hơi Nóng?

Vai trò của việc kiểm soát lưu lượng hơi trong vận hành lò hơi

Hơi nóng khi di chuyển trong mạng ống dẫn công nghiệp không chỉ yêu cầu đóng hoặc mở đơn thuần mà cần một cơ chế tinh chỉnh lưu lượng vô cấp. Mỗi thiết bị gia nhiệt hạ nguồn như nồi nấu, dàn sấy, hay bộ trao đổi nhiệt đều có một biểu đồ tiêu thụ nhiệt biến thiên theo thời gian. Van phân phối phải có khả năng mở một phần (tiết lưu) ổn định mà không bị rung lắc hay rách đệm bít.

Vấn đề khi sử dụng sai loại van và chuỗi hậu quả kỹ thuật

Nhiều đơn vị vận hành cố tình dùng van cổng hoặc van bi để điều tiết dòng hơi nóng nhằm tiết kiệm chi phí ban đầu. Đây là sai lầm kỹ thuật tai hại dẫn đến chuỗi hậu quả nghiêm trọng:

• Giảm hiệu suất truyền nhiệt: Van bi hoặc van cổng khi mở hé tạo ra vùng xoáy áp lực lớn, khiến dòng hơi bị bóp nghẹt, giảm lưu lượng hữu dụng đi vào dàn gia nhiệt.

• Hao hụt năng lượng nhiệt: Sự rò rỉ hơi sống qua các đệm kín bị mài mòn làm tăng lượng chất đốt tiêu hao tại trung tâm lò hơi.

• Hư hỏng thiết bị phá hủy cơ học: Áp lực hơi bão hòa cao tốc xé rách đĩa van cổng hoặc làm mòn vẹt viên bi, gây kẹt hệ thống và buộc nhà máy phải dừng ca máy đột xuất để sửa chữa.

Do đó, thiết bị globe valve steam ra đời như một chốt chặn công nghệ hoàn hảo, giải quyết triệt để các hạn chế trên để duy trì sự ổn định tối đa cho dòng năng lượng nhiệt.

Van Cầu Hơi Là Gì?

Định nghĩa bản chất thiết bị dưới góc nhìn cơ điện

Van cầu hơi là gì? Đây là loại van công nghiệp được thiết kế chuyên dụng cho hệ thống hơi nóng, hoạt động bằng cơ chế đóng mở tuyến tính giúp điều tiết lưu lượng hơi chính xác. Tên gọi của thiết bị xuất phát từ hình dáng bầu tròn đặc trưng của phần thân, nơi dòng lưu chất được dẫn hướng chuyển động theo hình chữ S để thực hiện chu trình tiết lưu áp lực một cách mượt mà nhất.

Bốn đặc điểm nổi bật tạo nên ưu thế công nghệ

Dòng cấu kiện bẫy dòng này sở hữu các chỉ số vận hành vượt trội bao gồm:

• Điều tiết lưu lượng tốt: Khoảng cách dịch chuyển của đĩa van tỷ lệ thuận với góc quay của tay vặn, cho phép người vận hành thiết lập chính xác lưu lượng hơi mong muốn.

• Độ kín cao: Mặt tiếp xúc giữa đĩa van và ghế van được ép chặt theo phương đứng, triệt tiêu hoàn toàn khả năng rò rỉ hơi sống.

• Chịu nhiệt độ cao: Các dòng vật liệu đúc vỏ van có biên độ chịu nhiệt cực lớn, không bị biến dạng hình học khi tiếp xúc liên tục với hơi bão hòa nhiệt độ cao.

• Chịu áp lực lớn: Cấu trúc cơ học nguyên khối cho phép van chịu đựng tốt các cú sốc áp suất nội tại của hệ thống mà không gây nứt vỡ.

Cấu Tạo Và Nguyên Lý Hoạt Động Của globe valve steam

Cấu tạo chi tiết của cấu kiện chịu áp

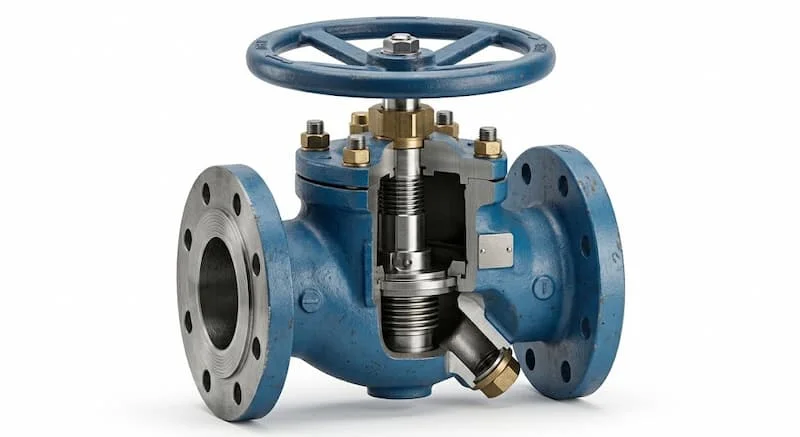

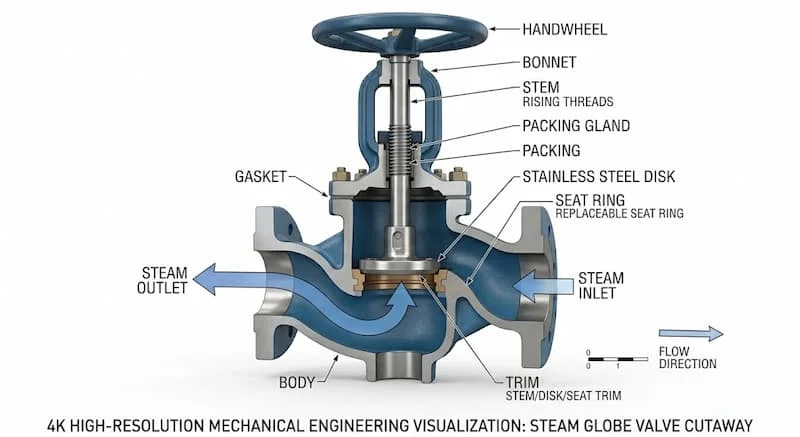

Một cụm cấu tạo globe valve steam tiêu chuẩn được hình thành từ năm bộ phận cơ khí liên kết chặt chẽ:

• Thân van: Phần vỏ chịu lực chính, đúc bằng gang, thép đúc hoặc inox tùy thuộc vào môi trường nhiệt. Bên trong thân van được chia thành hai khoang cách biệt bởi một vách ngăn có lỗ thông (ghế van).

• Đĩa van: Bộ phận trực tiếp bịt kín lỗ thông của ghế van. Chi tiết này được gia công tinh xảo, có độ cứng bề mặt lớn để chịu mài mòn cao từ dòng lưu chất vận tốc lớn.

• Trục van: Thanh ren cơ học kết nối tay quay với đĩa van, chịu trách nhiệm truyền lực tịnh tiến để nâng hạ đĩa van.

• Nắp van: Nằm ở phía trên thân van, giữ vai trò cố định trục van và bảo vệ bộ phận bên trong như vòng đệm bít không cho hơi thoát ra ngoài.

• Tay quay: Vô lăng điều khiển đóng mở thủ công, cung cấp lực mô-men xoắn để người vận hành xoay vặn dễ dàng.

Nguyên lý hoạt động globe valve steam theo chu trình cơ học

Cơ chế vận hành của dòng van này rất trực quan và mang tính logic cơ khí cao. Khi người vận hành tiến hành quay tay quay theo chiều ngược kim đồng hồ, lực xoắn sẽ làm trục van nâng lên kéo theo đĩa van rời khỏi vị trí ghế van. Dòng hơi nóng từ khoang bên này sẽ tràn qua lỗ thông để di chuyển sang khoang bên kia.

Ngược lại, khi xoay tay quay theo chiều thuận, trục van hạ xuống khiến đĩa van thay đổi tiết diện dòng chảy, thu hẹp khoảng cách với ghế van để giảm lưu lượng hơi. Khi đĩa van ép chặt hoàn toàn vào ghế van, hành lang lưu chất bị khóa cứng, hoàn tất chu trình đóng van tuyệt đối. Từ đó, người vận hành có thể tự do điều chỉnh lưu lượng hơi theo nhu cầu sản xuất của nhà máy.

Các Loại globe valve steam Phổ Biến Hiện Nay

Để phục vụ đa dạng quy mô mạng nhiệt, thị trường thiết bị áp lực phân tách van cầu thành các nhóm công nghệ chuyên biệt:

Phân loại theo vật liệu đúc thân van

• Van cầu hơi gang: Chế tạo từ gang xám hoặc gang dẻo, có giá rẻ, phù hợp cho các hệ thống áp thấp, lò hơi cỡ nhỏ của xưởng may mặc hoặc giặt là.

• Van cầu hơi thép: Sử dụng phôi thép đúc chịu lực tốt, chịu nhiệt cao vượt trội, chuyên dụng cho hệ thống lò hơi công nghiệp áp suất lớn, các đường ống trục chính phân phối nhiệt.

• Van cầu hơi inox: Đúc từ thép không gỉ như inox 304 hoặc inox 316, có đặc tính chống ăn mòn hóa học xuất sắc, thích hợp cho ngành thực phẩm, dược phẩm và môi trường vi sinh sạch.

Phân loại theo phương thức kết nối đường ống

• Nối ren: Áp dụng cho các đường ống nhánh đường kính nhỏ, giúp lắp đặt nhanh chóng, linh hoạt.

• Mặt bích: Tiêu chuẩn liên kết phổ biến cho ống lớn, chịu được độ rung lắc cơ học và áp lực cao.

• Hàn: Khóa kín vĩnh viễn van vào đường ống bằng phương pháp hàn nhiệt, loại bỏ mọi nguy cơ rò rỉ tại khớp nối cho hệ thống siêu cao áp.

Phân loại theo phương thức vận hành hệ thống

• Tay quay: Vận hành cơ học thủ công bằng sức người, có độ bền cơ học cao, chi phí thấp.

• Điều khiển điện: Tích hợp motor điện tự động, nhận tín hiệu điều khiển từ tủ PLC để đóng mở từ xa.

• Điều khiển khí nén: Sử dụng áp lực khí nén để đẩy hành trình van, mang lại tốc độ phản hồi cực nhanh và tính an toàn cháy nổ tuyệt đối.

Thông Số Kỹ Thuật Của globe valve steam

Quá trình kiểm soát và phê duyệt hồ sơ thiết kế đòi hỏi kỹ sư phải rà soát thông số globe valve steam một cách định lượng và nghiêm ngặt:

• Kích thước danh nghĩa (DN): Trải dài từ dải kích cỡ nhỏ DN15 đến các đường kính lớn DN300 tương thích với mọi quy mô đường ống trục chính phân xưởng.

• Áp lực làm việc thiết kế: Định mức an toàn tối đa cho vỏ van, phân cấp theo các tiêu chuẩn công nghiệp gồm PN16, PN25 và PN40.

• Nhiệt độ làm việc an toàn: Biên độ chịu tải nhiệt của phôi vật liệu, phân cấp từ mức cơ bản 180 độ C, 220 độ C cho đến dải nhiệt cao áp đạt 350 độ C và 425 độ C.

• Tiêu chuẩn mặt bích kết nối: Quy chuẩn gia công các lỗ bulông để đồng bộ cơ khí với đường ống, bao gồm tiêu chuẩn JIS của Nhật Bản, tiêu chuẩn BS của Anh, tiêu chuẩn ANSI của Mỹ và tiêu chuẩn DIN của Đức.

So Sánh globe valve steam Và Các Loại Van Khác

Bảng phân tích dưới đây làm rõ lý do vì sao hệ thống hơi thường ưu tiên van cầu hơn các dòng van đóng cắt khác trên thị trường:

Qua bảng đối chiếu, ta thấy rõ van cầu chịu tổn thất áp suất cao hơn đôi chút do dòng lưu chất phải chuyển hướng bên trong thân bầu. Tuy nhiên, đổi lại thiết bị mang lại khả năng điều tiết chính xác tuyệt đối, hoạt động ổn định ở nhiệt độ cao và tăng hiệu quả truyền nhiệt cho hệ thống, điều mà van cổng và van bi không thể đáp ứng được trong môi trường hơi nóng khắc nghiệt.

Van Cầu Hơi Được Sử Dụng Ở Đâu?

Sản phẩm là mắt xích cấu kiện cốt lõi xuất hiện tại hầu hết các hạ tầng kỹ thuật sử dụng nhiệt lượng từ hơi bão hòa:

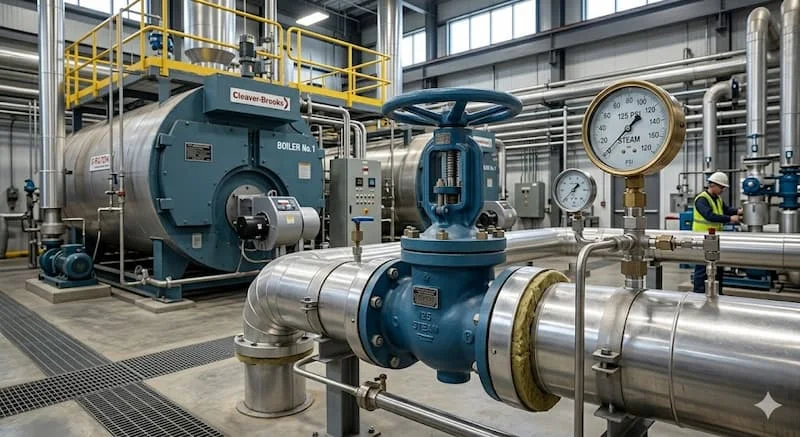

Hệ thống lò hơi trung tâm

Lắp đặt ngay tại ngõ ra của các Boiler công nghiệp để điều tiết tổng lượng hơi sạch cấp đi cho toàn phân xưởng.

Nhà máy chế biến thực phẩm

Ứng dụng trong dây chuyền gia nhiệt sản phẩm, tiệt trùng đồ hộp, nấu bia rượu, nơi lưu lượng hơi cần tinh chỉnh chính xác từng độ C để đảm bảo chất lượng món ăn.

Nhà máy dệt nhuộm và xơ sợi

Trang bị cho hệ thống nồi nhuộm, dàn sấy khô vải, giúp duy trì mức nhiệt năng ổn định cho chu trình bám màu của hóa chất nhuộm.

Nhà máy hóa chất và lọc hóa dầu

Sử dụng trong các quy trình phản ứng nhiệt, chưng cất áp lực cao, nơi vật liệu van bắt buộc phải chống chịu tốt cả nhiệt độ lẫn tính ăn mòn.

Hệ thống HVAC tòa nhà cao tầng

Tích hợp trong các dàn gia nhiệt trung tâm, hệ thống sưởi ấm mùa đông của các khu phức hợp sử dụng công nghệ trao đổi nhiệt bằng hơi nước.

Những Sai Lầm Thường Gặp Khi Chọn globe valve steam

Quá trình tư vấn kỹ thuật thường ghi nhận năm sai sót phổ biến gây tổn thất kinh tế lớn cho các chủ đầu tư:

• Chọn sai vật liệu thân van: Lắp đặt van cầu gang vào hệ thống quá nhiệt áp suất cao, dẫn đến nguy cơ nứt vỡ, rò rỉ nghiêm trọng.

• Chọn sai áp suất làm việc: Sử dụng van có định mức PN16 cho đường ống có áp suất đỉnh lên tới 20 bar, gây mất an toàn lao động tuyệt đối.

• Không kiểm tra nhiệt độ làm việc thực tế: Khiến các vòng đệm tết chèn bằng cao tử bị thiêu rụi do nhiệt độ dòng hơi vượt quá khả năng chịu tải của vật liệu.

• Chọn sai tiêu chuẩn kết nối mặt bích: Lắp van tiêu chuẩn DIN vào đường ống hàn bích tiêu chuẩn JIS khiến các lỗ bulông không trùng khớp, không thể bắt chặt cơ khí.

• Không tiến hành bảo trì định kỳ: Bỏ mặc van vận hành quanh năm không tra mỡ trục vặn, làm trục van bị kẹt cứng hoặc rỉ sét đĩa van do cặn bẩn bám vào.

Hướng Dẫn Kỹ Thuật: Hướng Dẫn Chọn globe valve steam Phù Hợp Và Checklist Vận Hành

Hướng dẫn chọn van cầu hơi phù hợp qua bộ checklist tiêu chuẩn

Để đảm bảo chọn đúng thiết bị tối ưu cho công trình, bộ phận cơ điện nên thực hiện rà soát nghiêm ngặt các hạng mục kỹ thuật sau:

• Xác định áp suất hệ thống một cách chính xác, bảo đảm thông số PN của van lớn hơn áp suất hoạt động của lò hơi tối thiểu 20%.

• Xác định nhiệt độ hơi bão hòa hoặc hơi quá nhiệt để lựa chọn phôi thân thép hoặc thân gang tương thích.

• Chọn vật liệu phù hợp với tính chất của lưu chất (ưu tiên inox cho môi trường vi sinh và thực phẩm sạch).

• Kiểm tra kích thước đường ống dẫn để lựa chọn size van (DN) đồng bộ, tránh hiện tượng thắt nút cổ chai dòng chảy.

• Xác định kiểu kết nối phù hợp, lựa chọn đúng tiêu chuẩn mặt bích (JIS, BS, ANSI, DIN) để lắp đặt khớp hoàn hảo.

• Lựa chọn thương hiệu uy tín, có đầy đủ chứng chỉ chất lượng CO, CQ và chính sách hậu mãi rõ ràng.

• Xem xét chi phí bảo trì dài hạn của sản phẩm, ưu tiên các dòng van có cấu trúc dễ dàng thay thế vòng đệm bít khi bị mòn.

Lưu ý quan trọng khi tiến hành lắp đặt và vận hành van cầu hơi

• Trước khi lắp đặt, kỹ sư phải kiểm tra hướng dòng chảy được đúc nổi bằng hình mũi tên trên thân van, bảo đảm hướng dòng hơi đi từ dưới đĩa van đi lên.

• Khi vận hành mở van, người đi ca phải thực hiện mở từ từ tay quay để dòng hơi đi vào hệ thống một cách chậm rãi, tránh tình trạng sốc áp gây búa nước phá hủy đường ống.

• Trong quá trình sử dụng thường xuyên, cần lập kế hoạch kiểm tra rò rỉ tại vị trí cổ trục van và tiến hành bảo dưỡng định kỳ, tra dầu mỡ vào ty ren van để chu trình vặn mở luôn nhẹ nhàng, thanh thoát.

FAQ - Câu Hỏi Thường Gặp Về Van Cầu Hơi

Van cầu hơi dùng để làm gì trong hệ thống nhiệt công nghiệp?

Thiết bị dùng để đóng mở hoàn toàn hoặc tiết lưu, điều tiết lưu lượng hơi nước bão hòa di chuyển trong mạng ống dẫn nhằm duy trì áp suất ổn định cho các thiết bị công nghệ hạ nguồn.

Dòng van cầu hơi này có thể chịu được mức nhiệt độ tối đa là bao nhiêu?

Tùy thuộc vào vật liệu chế tạo, van cầu gang chịu được mức nhiệt khoảng 180 đến 220 độ C; trong khi dòng van cầu thép đúc cao cấp có thể chịu được mức nhiệt từ 350 độ C đến trên 400 độ C.

Khi nào nhà máy nên dùng van cầu gang và khi nào nên ưu tiên van cầu thép?

Với hệ thống hơi áp suất thấp dưới 10 bar và nhiệt độ thấp, van cầu gang là giải pháp tối ưu kinh tế. Tuy nhiên, với hệ thống hơi áp suất cao, nhiệt độ lớn và các trục ống chính từ lò hơi, doanh nghiệp bắt buộc phải ưu tiên van cầu thép để đảm bảo an toàn chịu áp.

Van cầu hơi có thể nâng cấp để điều khiển tự động được không?

Có. Thiết bị hoàn toàn có thể tháo bỏ phần tay quay cơ học để lắp thêm bộ truyền động điện (điều khiển motor) hoặc bộ truyền động khí nén nhằm đồng bộ vào hệ thống tự động hóa của nhà máy.

Tần suất thực hiện bảo trì định kỳ cho dòng van này là bao lâu?

Thông thường từ 6 đến 12 tháng tùy thuộc vào môi trường vận hành thực tế. Việc bảo trì bao gồm kiểm tra độ mòn đĩa van, bổ sung tết chèn cổ van và bôi trơn ty ren trục quay.

Tổng Kết Về Van Cầu Hơi

Tựu trung lại, van cầu hơi là cấu kiện kỹ thuật không thể thiếu và đóng vai trò nền tảng trong việc vận hành các hệ thống hơi nóng công nghiệp hiện đại. Với khả năng điều tiết lưu lượng chính xác, hoạt động ổn định ở nhiệt độ và áp suất cao, thiết bị này trực tiếp giúp doanh nghiệp tối ưu hóa lượng nhiệt năng tiêu thụ và bảo vệ an toàn cho toàn bộ hệ thống áp lực. Sản phẩm hiện đang được ứng dụng rộng rãi trong các ngành công nghiệp chủ lực như lò hơi, thực phẩm, dệt nhuộm và hóa chất đối với van cầu hơi.
