Van 1 Chiều Lò Xo 34: Cấu Tạo, Nguyên Lý Và Cách Chọn Chuẩn Kỹ Thuật

Máy bơm vừa ngắt nhưng nước lập tức chảy ngược làm cánh bơm quay ngược, hệ thống khí nén đột ngột tụt áp, thiết bị rung lắc dữ dội mỗi lần khởi động lại hay tiếng "thình thịch" dội mạnh trong đường ống mỗi khi ngắt van… Đây là những sự cố cực kỳ quen thuộc nhưng lại tiềm ẩn rủi ro phá hủy đường ống rất cao. Hiện tượng búa nước (Water Hammer) và chảy ngược dòng này không chỉ làm giảm tuổi thọ thiết bị mà còn có thể làm vỡ ống, cháy motor máy bơm.

Trái với suy nghĩ của nhiều người, nguyên nhân cốt lõi phần lớn không đến từ chất lượng máy bơm hay áp lực nguồn cấp, mà xuất phát từ việc thiếu hụt hoặc chọn sai van 1 chiều lò xo 34 (ren 3/4 inch - DN20). Thiết bị tuy nhỏ bé này lại đóng vai trò như một "lá chắn" bảo vệ toàn bộ đường ống. Bài viết dưới đây sẽ phân tích chi tiết cấu tạo, nguyên lý, thông số kỹ thuật và hướng dẫn chọn mua van 1 chiều lò xo chuẩn xác nhất cho từng hệ thống.

Van 1 Chiều Lò Xo 34 Là Gì?

Van 1 chiều lò xo 34 (thường gọi là van một chiều lò xo ren 3/4 inch hay DN20) là dòng van cơ khí tự động, chỉ cho phép dòng lưu chất (nước, khí, dầu, hóa chất) chảy theo một chiều duy nhất. Khi dòng lưu chất ngưng chảy hoặc có xu hướng chảy ngược lại, lực đàn hồi của lò xo kết hợp với áp lực ngược sẽ lập tức đẩy đĩa van bịt kín cổng lưu thông, ngăn chặn tuyệt đối hiện tượng dội ngược.

Sở dĩ van có tên gọi van 1 chiều lò xo là do kích thước đường kính danh nghĩa của cổng ren kết nối thuộc chuẩn 3/4 inch, quy đổi theo hệ milimét tại Việt Nam thường gọi là phi 27 (hoặc DN20). Kích cỡ 3/4 inch này là tiêu chuẩn cực kỳ phổ biến trong cả mạng lưới cấp thoát nước dân dụng lẫn các nhánh phân phối của dây chuyền công nghiệp.

Vai trò chính của van trong hệ thống:

• CHỈ cho phép lưu chất chảy 1 chiều duy nhất

• BẢO VỆ máy bơm và các thiết bị đắt tiền phía sau

• GIỮ ÁP SUẤT ổn định, chống mất mồi cho máy bơm

• TRIỆT TIỆU hiện tượng búa nước gây hại đường ống

Ghi chú kỹ thuật: Khác với van lá lật phụ thuộc vào trọng lực để đóng đĩa, van 1 chiều lò xo vận hành dựa trên lực nén của lò xo. Do đó, thiết bị này có phản ứng đóng ngắt nhanh hơn hẳn và hoạt động linh hoạt ở nhiều góc độ lắp đặt.

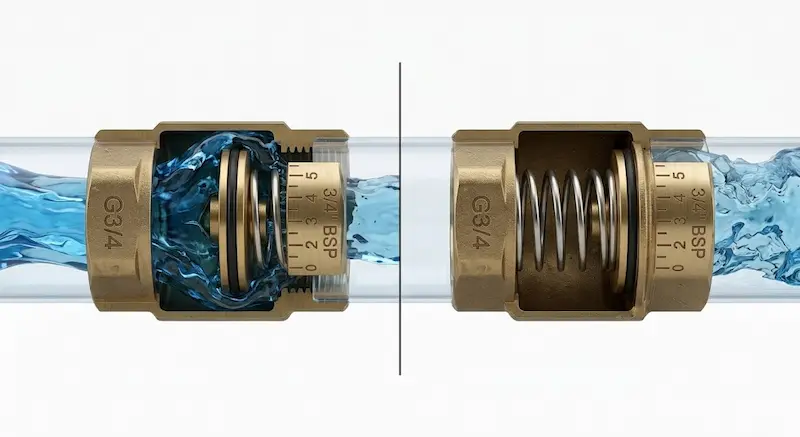

Nguyên Lý Hoạt Động Của Van 1 Chiều Lò Xo 34

Cơ chế vận hành của van 1 chiều lò xo dựa trên sự cân bằng lực giữa áp lực dòng lưu chất và lực đàn hồi của lò xo bên trong thân van.

1. Trạng thái mở (Cho dòng chảy đi qua): Khi máy bơm hoạt động hoặc hệ thống cấp áp, dòng lưu chất đi vào cổng van với áp lực lớn hơn lực nén ban đầu của lò xo (gọi là áp suất mở - Cracking Pressure). Áp lực này thắng lực lò xo, đẩy đĩa van lùi về sau, mở ra khoảng trống cho lưu chất lưu thông trơn tru.

2. Trạng thái đóng (Ngăn dòng chảy ngược): Khi ngắt nguồn cấp hoặc áp lực đầu vào sụt giảm, lực ép của dòng chảy không còn đủ mạnh. Lực nén của lò xo sẽ ngay lập tức bung ra, đẩy đĩa van ép chặt vào mặt đế làm kín (seat). Dòng chảy ngược bị chặn lại hoàn toàn ngay từ millisecond đầu tiên.

Tại sao sự có mặt của lò xo lại quan trọng?

Chính nhờ lực phản hồi tức thì của lò xo, thời gian đóng van diễn ra gần như đồng thời với thời điểm dòng chảy dừng lại. Điều này triệt tiêu xung sóng áp suất dội ngược, giúp giảm thiểu tối đa hiện tượng búa nước – nguyên nhân hàng đầu gây móp méo, rạn nứt đường ống và hỏng van chặn. Bên cạnh đó, lò xo giúp van có khả năng vận hành ổn định ở cả phương nằm ngang lẫn phương thẳng đứng.

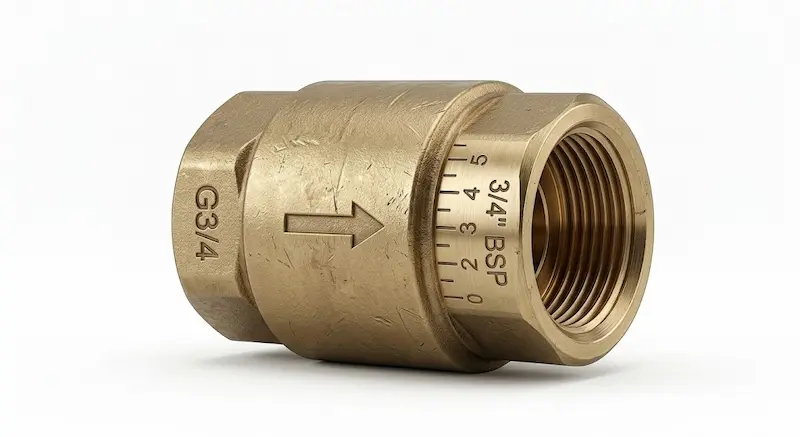

Cấu Tạo Chi Tiết Của Van 1 Chiều Lò Xo 34

Để chịu được áp lực liên tục và đảm bảo độ kín khít 100% , một bộ van 1 chiều lò xo tiêu chuẩn bao gồm 6 bộ phận chính:

• Thân van (Body): Phần vỏ ngoài chịu lực chính, thiết kế dạng đúc nguyên khối hoặc ghép 2 mảnh. Hai đầu gia công ren trong/ren ngoài chuẩn 3/4 inch. Chế tạo từ đồng, inox hoặc nhựa.

• Đĩa van / Piston (Disc/Plug): Bộ phận trực tiếp chặn dòng chảy. Có dạng đĩa tròn hoặc hình nón, bề mặt gia công nhẵn mịn để áp sát vào gioăng làm kín.

• Lò xo phản hồi (Spring): Làm bằng thép không gỉ (Inox 304 hoặc Inox 316) để chống ăn mòn và giữ nguyên độ đàn hồi sau hàng triệu lần co giãn.

• Gioăng làm kín (Gasket/O-ring): Chế tạo từ cao su NBR, EPDM hoặc PTFE (Teflon). Đảm bảo van đóng kín tuyệt đối, không rò rỉ dù ở áp suất thấp.

• Trục định hướng (Stem/Guide): Giúp đĩa van di chuyển theo đúng trục dọc, không bị lệch góc hay kẹt đĩa khi đóng mở liên tục.

• Nắp van (Bonnet): Phần cố định trục và lò xo bên trong thân van, hỗ trợ quá trình tháo lắp bảo dưỡng.

So Sánh Van 1 Chiều Lò Xo Với Các Dòng Van 1 Chiều Khác

Khi nào nên chọn van 1 chiều lò xo?

Bạn nên ưu tiên chọn van 1 chiều lò xo khi đường ống có kích thước phi 27mm, hệ thống đòi hỏi phản ứng đóng ngắt nhanh, cần lắp đặt đa dạng góc độ (ngang, đứng, nghiêng) và cần ngăn ngừa triệt tiêu hiện tượng búa nước do ngắt bơm đột ngột.

Ứng Dụng Thực Tế Của Van 1 Chiều Lò Xo 34

Nhờ kích thước nhỏ gọn và khả năng vận hành tin cậy, van 1 chiều lò xo 34 có mặt trong rất nhiều lĩnh vực:

• Hệ thống máy bơm gia đình & máy tăng áp: Lắp ở đầu ra của máy bơm để giữ nước trong đường ống, giúp máy bơm không bị mất mồi và ngăn áp lực dội ngược làm hỏng phốt bơm [chèn link: giải pháp bảo vệ máy bơm gia đình].

• Hệ thống khí nén công nghiệp: Lắp ngay sau bình tích khí hoặc máy nén để ngăn khí nén áp suất cao dội ngược về đầu nén khi dừng máy.

• Hệ thống bình nước nóng năng lượng mặt trời / Bình nóng lạnh: Ngăn nước nóng chảy ngược lại đường ống nước lạnh gây thất thoát nhiệt và hư hỏng ống nhựa.

• Dây chuyền sản xuất & HVAC: Sử dụng trong các đường ống phân phối hóa chất, dầu tản nhiệt, hệ thống PCCC quy mô nhỏ và hệ thống tưới tự động.

Những Sai Lầm Thường Gặp Và Cách Khắc Phục

Ngay cả những kỹ thuật viên lâu năm đôi khi vẫn mắc phải các lỗi cơ bản khi vận hành van 1 chiều lò xo:

• Lắp ngược chiều dòng chảy:

  • Nguyên nhân: Không quan sát kỹ mũi tên chỉ hướng dòng chảy (Arrow) được đúc nổi trên thân van.

  • Hậu quả: Lưu chất bị chặn hoàn toàn, hệ thống bị quá áp, máy bơm chạy bị quá tải dẫn đến cháy động cơ.

  • Khắc phục: Luôn kiểm tra mũi tên trên thân van, đảm bảo mũi tên chỉ đúng chiều đi của lưu chất.

• Chọn sai vật liệu so với môi chất:

  • Nguyên nhân: Dùng van đồng hoặc van nhựa PVC thông thường cho đường ống hơi nóng hoặc hóa chất ăn mòn.

  • Hậu quả: Gioăng bị biến dạng, lò xo bị ăn mòn gãy đứt, van bị rò rỉ nghiêm trọng.

  • Khắc phục: Dùng van Inox 304/316 với gioăng PTFE cho hóa chất và hơi nóng.

• Không làm sạch đường ống trước khi lắp đặt:

  • Nguyên nhân: Bùn đất, mạt sắt, xỉ hàn còn tồn đọng trong ống.

  • Hậu quả: Cặn bẩn mắc kẹt vào mặt đĩa van hoặc gioăng, làm van đóng không kín gây rò rỉ.

  • Khắc phục: Xả rửa sạch đường ống trước khi vặn van vào hệ thống.

Checklist Hướng Dẫn Chọn Mua Van 1 Chiều Lò Xo 34 Chuẩn Kỹ Thuật

Trước khi quyết định mua hàng, hãy rà soát kỹ checklist 7 bước dưới đây:

1. Đo chính xác kích thước ống: Đường ống phi 27mm tương ứng với van ren 3/4" (DN20).

2. Xác định loại lưu chất: Nước sạch, nước thải, khí nén, dầu hay hóa chất?

3. Xác định nhiệt độ vận hành: Nhiệt độ phòng hay nhiệt độ cao?

4. Kiểm tra áp suất làm việc tối đa: Chọn van có áp suất danh nghĩa (PN) lớn hơn áp suất thực tế của hệ thống ít nhất 25\% .

5. Chọn chuẩn ren kết nối: Xác định chuẩn ren là BSP hay NPT để mua đầu nối tương thích.

6. Kiểm tra không gian lắp đặt: Đảm bảo đủ khoảng trống để thao tác cờ-lê siết ren mà không làm vỡ van.

7. Lựa chọn thương hiệu uy tín: Chọn các sản phẩm có nguồn gốc rõ ràng (KITZ, Arita, Minh Hòa, Sanwa, Genebre) để đảm bảo chất lượng lò xo.

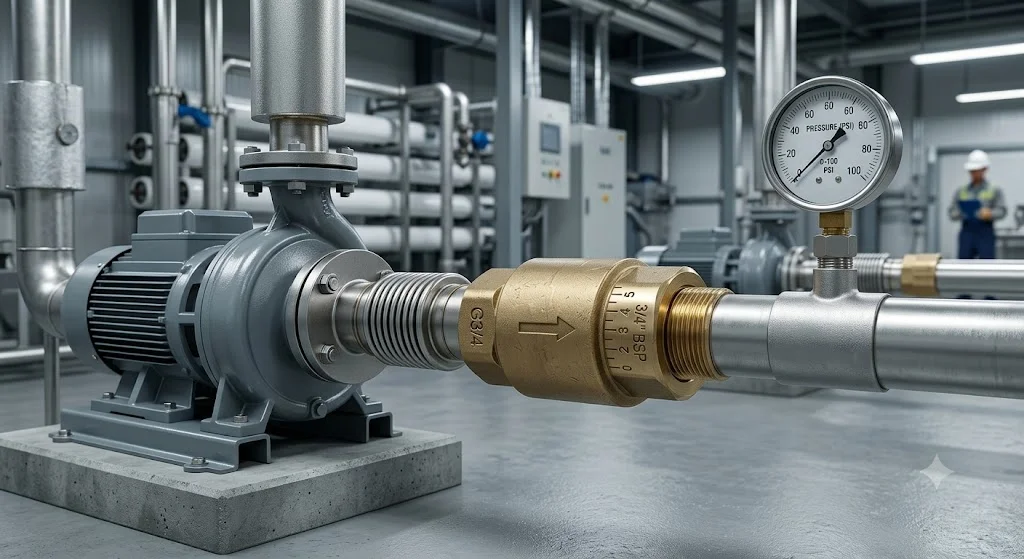

Hướng Dẫn Lắp Đặt Và Bảo Dưỡng Đúng Tác Phong Kỹ Thuật

Quy Trình Lắp Đặt 5 Bước

1. Kiểm tra van: Dùng tay ấn thử đĩa van xem độ đàn hồi của lò xo có trơn tru không, kiểm tra lòng van xem có vật thể lạ không.

2. Vệ sinh ren: Làm sạch ren đực của đường ống và ren trong của van.

3. Quấn băng tan (Cao su suổng): Quấn từ 10-15 vòng băng tan theo chiều kim đồng hồ quanh ren đực để đảm bảo độ kín khít.

4. Siết van: Dùng mỏ lết hoặc cờ-lê siết vừa đủ lực. Không siết quá mạnh làm nứt thân van (đặc biệt là van đồng và van nhựa).

5. Chạy thử & Kiểm tra: Mở nguồn lưu chất, quan sát khả năng đóng mở và kiểm tra xem có rò rỉ ở hai đầu ren hay không.

Bảo Dưỡng Định Kỳ

• Tháo van kiểm tra định kỳ 6 - 12 tháng/lần.

• Vệ sinh sạch cặn bẩn bám trên đĩa van và mặt gioăng.

• Kiểm tra lực đàn hồi của lò xo. Nếu lò xo bị rỉ sét hoặc suy giảm độ nảy, cần thay mới van để đảm bảo an toàn cho hệ thống.

Các Câu Hỏi Thường Gặp (FAQ)

1. Van 1 chiều lò xo 34 có dùng cho hệ thống khí nén được không?

Có. Van 1 chiều lò xo hoàn toàn dùng tốt cho khí nén. Tuy nhiên, bạn nên chọn dòng van có thân đồng hoặc inox kết hợp gioăng NBR/Viton để chịu được áp suất cao và lượng dầu nhỏ bôi trơn lẫn trong khí nén.

2. Van 1 chiều lò xo có lắp theo phương thẳng đứng được không?

Được. Nhờ có lực nén tự động của lò xo, van có thể lắp đặt theo mọi hướng: ngang, đứng (dòng chảy đi lên hoặc đi xuống) hoặc nghiêng mà vẫn đảm bảo khả năng đóng kín 100\% .

3. NÊN chọn van 1 chiều lò xo bằng đồng hay inox?

• Chọn van đồng nếu dùng cho nước sạch, nước sinh hoạt gia đình, hệ thống tưới tiêu để tiết kiệm chi phí.

• Chọn van inox nếu dùng cho thực phẩm, hóa chất, hơi nóng, nước mặn hoặc môi trường có tính ăn mòn cao.

Tối Ưu Hiệu Suất Hệ Thống Ngay Hôm Nay

Sử dụng van 1 chiều lò xo 34 đúng chuẩn kỹ thuật là giải pháp đầu tư chi phí thấp nhưng mang lại hiệu quả bảo vệ vô cùng to lớn. Thiết bị không chỉ giúp ngăn ngừa triệt để rủi ro từ dòng chảy ngược, triệt tiêu búa nước mà còn duy trì áp suất ổn định và kéo dài tuổi thọ cho các thiết bị đắt tiền như máy bơm, máy nén khí.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van 1 chiều lò xo 34
