Van Điều Tiết Khí Nén: Cấu Tạo, Nguyên Lý Và Cách Chọn Chuẩn Kỹ Thuật

Xi lanh khí nén lao đi quá nhanh gây va đập mạnh, motor khí nén rung lắc dữ dội, hay hệ thống tiêu hao lượng khí dư thừa vượt mức kiểm soát… Đây là những sự cố cực kỳ phổ biến tại các dây chuyền sản xuất. Nhiều kỹ sư thường vội vàng đổ lỗi cho máy nén khí suy giảm hiệu suất. Tuy nhiên, nguyên nhân cốt lõi phần lớn lại nằm ở việc điều tiết lưu lượng khí không đúng cách.

Lúc này, van điều tiết khí nén chính là thiết bị then chốt giải quyết triệt để vấn đề. Dù sở hữu kích thước nhỏ gọn, linh kiện này lại giữ vai trò quyết định đến tốc độ vận hành, áp suất hoạt động, độ ổn định và tuổi thọ của toàn bộ thiết bị chấp hành. Bài viết chuyên sâu dưới đây sẽ cung cấp toàn bộ kiến thức từ nguyên lý, phân loại đến checklist lựa chọn van điều tiết khí nén giúp tối ưu hóa hệ thống của bạn.

Van Điều Tiết Khí Nén Là Gì?

Van điều tiết khí nén (Throttle Valve / Flow Control Valve) là thiết bị cơ khí chuyên dụng dùng để điều chỉnh lưu lượng dòng khí nén đi qua đường ống, từ đó kiểm soát chính xác tốc độ chuyển động của các cơ cấu chấp hành như xi lanh hoặc động cơ khí nén.

Bản chất vận hành của van:

• KHÔNG tạo ra khí nén

• KHÔNG làm tăng áp suất hệ thống

• KHÔNG tự giảm áp suất nguồn cấp

• Chỉ điều chỉnh LƯU LƯỢNG dòng khí đi qua

Lưu ý quan trọng: Van không can thiệp làm thay đổi áp suất tổng của nguồn cấp mà chỉ tác động vào lưu lượng dòng chảy (lít/phút) trong một khoảng thời gian nhất định.

Trong một hệ thống tự động hóa, thiết bị này đóng vai trò như "phanh điều tốc", bảo vệ cơ cấu chấp hành khỏi va đập cơ học, hạn chế tổn thất năng lượng và duy trì nhịp độ làm việc chính xác tuyệt đối.

Nguyên Lý Hoạt Động Của Van Điều Tiết Khí Nén

Nguyên lý cốt lõi của van điều tiết dựa trên việc thay đổi diện tích tiết diện lưu thông của dòng khí. Khi khí nén đi vào cổng vào, dòng chảy bắt buộc phải chui qua một khe hở do kim van (needle) tạo ra trước khi ra cổng thoát.

Khi kỹ thuật viên xoay núm vặn, kim van sẽ di chuyển tiến hoặc lùi, trực tiếp thay đổi tiết diện đường ống:

• Khi kim van mở rộng: Tiết diện đường ống tăng lên làm lưu lượng khí đi qua nhiều hơn, từ đó đẩy xi lanh di chuyển nhanh hơn.

• Khi kim van siết lại: Tiết diện đường ống bị thu hẹp làm lưu lượng khí giảm xuống, khiến xi lanh chuyển động chậm lại.

Vì sao chỉ thay đổi lưu lượng lại thay đổi được tốc độ?

Về mặt vật lý, tốc độ chuyển động của piston trong xi lanh phụ thuộc trực tiếp vào thể tích khí nén nạp vào buồng xi lanh trong một đơn vị thời gian. Áp suất khí nén quyết định lực đẩy, nhưng chính lưu lượng khí mới quyết định tốc độ dịch chuyển.

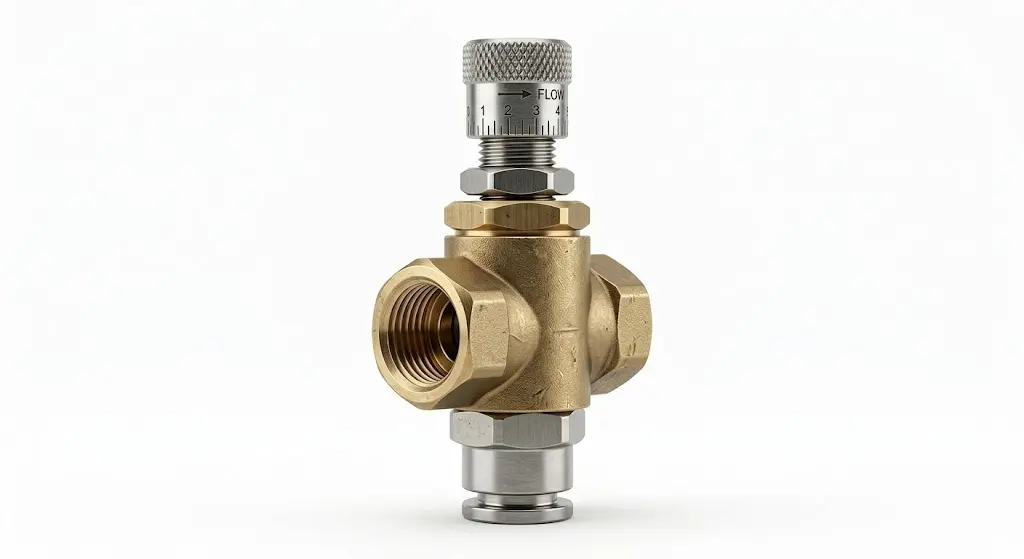

Cấu Tạo Chuyên Sâu Của Van Điều Tiết

Một bộ van điều tiết tiêu chuẩn được cấu thành từ 5 bộ phận chính, phối hợp chặt chẽ để đảm bảo khả năng tinh chỉnh chính xác:

• Thân van (Body): Chế tạo từ đồng thau mạ niken, inox hoặc nhựa kỹ thuật cao cấp, đóng vai trò chịu lực và định hình đường dẫn khí.

• Kim chỉnh (Needle/Spindle): Trục kim kim loại có đầu nhọn thuôn mịn. Độ dốc của đầu kim quyết định độ nhạy và độ chính xác khi điều chỉnh dòng khí.

• Vít/Núm điều chỉnh (Knob/Adjustment Screw): Bộ phận để người dùng thao tác quay tay. Thường đi kèm đai ốc khóa (Locknut) để cố định vị trí sau khi cài đặt, tránh hiện tượng tự xoay do rung động.

• Gioăng làm kín (O-ring/Seals): Làm từ cao su NBR, FKM hoặc Viton, ngăn chặn hoàn toàn tình trạng rò rỉ khí ra môi trường bên ngoài hoặc rò rỉ nội bộ.

• Cổng kết nối (Ports): Dạng chân ren (NPT, G, PT) hoặc đầu nối nhanh (Push-in fitting) kết nối trực tiếp với ống dẫn khí Polyurethane (PU) hoặc Polyamide (PA).

Phân Loại Van Điều Tiết Khí Nén Chi Tiết

Để lựa chọn chính xác thiết bị cho từng bài toán kỹ thuật, van điều tiết được phân loại dựa trên 3 tiêu chí chính:

1. Theo Cấu Tạo Và Chức Năng

• Van tiết lưu một chiều (Check Throttle Valve): Loại phổ biến nhất. Chỉ điều chỉnh lưu lượng theo một chiều cố định, chiều ngược lại khí nén đi tự do qua van một chiều (Check valve). Thường lắp ở cổng xi lanh.

• Van tiết lưu hai chiều (Bi-directional Valve): Điều chỉnh lưu lượng dòng khí theo cả hai chiều đi và về.

• Van kim (Needle Valve): Cho khả năng tinh chỉnh cực kỳ chính xác nhờ ren mịn, thường dùng trong các ứng dụng đo lường hoặc phòng thí nghiệm.

2. Theo Vật Liệu Chế Tạo

• Nhựa / Đồng mạ Niken: Chi phí tối ưu, trọng lượng nhẹ, sử dụng phổ biến trong các nhà máy lắp ráp điện tử, dệt may. Tuy nhiên khả năng chịu nhiệt và hóa chất kém.

• Inox (SUS304, SUS316): Bền bỉ, chịu ăn mòn hóa chất và chịu nhiệt tuyệt đối. Nhược điểm là giá thành cao và trọng lượng nặng. Bắt buộc dùng cho môi trường đặc thù [chèn link: van khí nén dùng cho thực phẩm] và dược phẩm.

3. Theo Kiểu Kết Nối

• Nối nhanh - Nối nhanh: Hai đầu cắm ống khí trực tiếp.

• Ren - Nối nhanh: Một đầu bắt vặn vào cổng thiết bị, một đầu cắm ống khí (dạng tiết lưu đế).

Thông Số Kỹ Thuật Quan Trọng Khi Lựa Chọn

Việc bỏ qua các thông số kỹ thuật có thể dẫn đến rò rỉ khí, nổ ống hoặc làm tê liệt toàn bộ dây chuyền. Bạn cần kiểm tra kỹ các chỉ số sau:

• Áp suất làm việc (Working Pressure): Dải áp suất van hoạt động ổn định (thường từ 0.1 đến 1.0 MPa).

• Hệ số lưu lượng (Cv hoặc Qn): Chỉ số đại diện cho khả năng thông khí của van. Hệ số Cv quá nhỏ sẽ làm nghẽn dòng, xi lanh không đạt tốc độ tối đa dù đã mở hết van.

• Kích thước ren và đường kính ống: Các chuẩn ren phổ biến (M5, G1/8, G1/4, G3/8, G1/2) và đường kính ngoài của ống khí (4mm, 6mm, 8mm, 10mm, 12mm).

• Dải nhiệt độ hoạt động: Ảnh hưởng đến độ bền của gioăng làm kín (thường từ 0 đến 60°C, các loại chịu nhiệt chuyên dụng có thể lên tới 150°C).

So Sánh Van Điều Tiết Với Các Loại Van Khác

Rất nhiều kỹ sư mới vận hành thường nhầm lẫn giữa van điều tiết, van điều áp và van điện từ. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt:

Khi nào nên dùng loại nào?

• Dùng Van điều áp khi bạn muốn tăng/giảm lực nén của xi lanh.

• Dùng Van điện từ khi cần phát lệnh cho xi lanh đi ra hoặc thu về [chèn link: hướng dẫn chọn van điện từ khí nén].

• Dùng Van điều tiết khi cần xi lanh di chuyển êm ái, nhanh hoặc chậm theo ý muốn.

Ứng Dụng Thực Tế Của Van Điều Tiết

Thiết bị hiện diện trong hầu hết các hệ thống tự động hóa công nghiệp nhờ tính linh hoạt cao:

• Dây chuyền đóng gói & Dán nhãn: Điều chỉnh tốc độ tay gắp robot và xi lanh dán nhãn, tránh làm móp méo vỏ hộp hay lệch tem.

• Máy gia công CNC & Máy ép: Điều khiển tốc độ di chuyển của gá kẹp phôi, đảm bảo an toàn cho mâm kẹp và phôi liệu.

• Ngành Thực phẩm & Dược phẩm: Sử dụng các dòng van điều tiết bằng inox để điều khiển hệ thống chia liều, đóng chai tự động trong môi trường vô trùng.

• Nhà máy sản xuất Xi măng & Điện lực: Điều tiết các van đóng mở đường ống dẫn liệu khí nén tải nặng.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Điều Tiết

• Lắp ngược chiều van:

  • Hậu quả: Không điều chỉnh được tốc độ xi lanh.

  • Cách khắc phục: Lắp đúng chiều tiết lưu đầu ra (Meter-out).

• Sử dụng khí nén không qua bộ lọc:

  • Hậu quả: Bụi bẩn và hơi nước làm kẹt kim van, gây rò rỉ khí hoặc mài mòn gioăng.

  • Cách khắc phục: Lắp đặt bộ lọc khí nén phía trước van.

• Quên siết đai ốc khóa (Locknut):

  • Hậu quả: Độ rung của máy trong quá trình vận hành làm sai lệch vị trí kim van đã cài đặt.

  • Cách khắc phục: Siết chặt đai ốc khóa ngay sau khi tinh chỉnh xong tốc độ.

• Chọn sai kích thước hệ số lưu lượng:

  • Hậu quả: Chọn van có lưu lượng quá nhỏ làm nghẽn dòng, giảm hiệu suất làm việc của thiết bị chấp hành.

Checklist Cách Chọn Van Điều Tiết Khí Nén Phù Hợp

Hãy áp dụng quy trình 6 bước dưới đây để chọn chính xác mã van phù hợp với nhu cầu sử dụng:

1. Xác định áp suất làm việc: Áp suất tối đa của hệ thống là bao nhiêu bar?

2. Tính toán lưu lượng yêu cầu: Kích thước đường kính xi lanh và tốc độ hành trình mong muốn.

3. Chọn chuẩn kết nối: Kích thước ren (G1/8, G1/4...) và đường kính ngoài của ống khí (6mm, 8mm...).

4. Chọn nguyên lý điều tiết: Cần điều tiết tiết lưu đường ra (Meter-out) hay đường vào (Meter-in)?

5. Đánh giá môi trường: Có tiếp xúc hóa chất, nhiệt độ cao hay yêu cầu chuẩn phòng sạch không? (Đồng vs Inox).

6. Lựa chọn thương hiệu uy tín: Ưu tiên các hãng có nguồn gốc rõ ràng (SMC, Festo, Airtac, STNC) để đảm bảo độ bền.

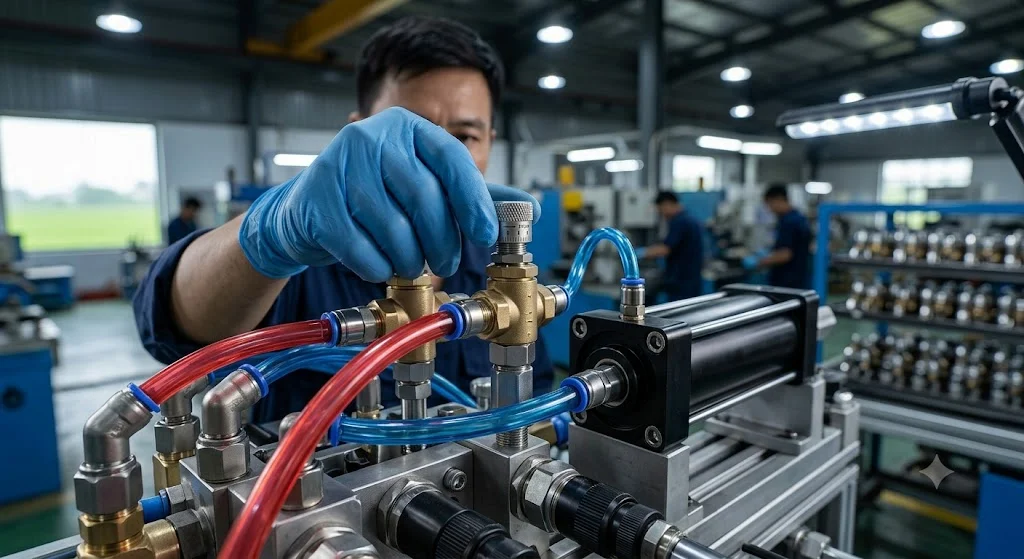

Hướng Dẫn Lắp Đặt Và Vận Hành Đúng Tác Phong Kỹ Thuật

Để van điều tiết hoạt động bền bỉ, quy trình lắp đặt cần tuân thủ các bước sau:

1. Vệ sinh đường ống: Xịt sạch bụi bẩn bên trong dây khí trước khi cắm vào van.

2. Làm kín chân ren: Quấn băng tan (cao su suổng) vừa đủ quanh chân ren đực, tránh quấn chèn vào đầu ống gây tắc van.

3. Siết lực vừa đủ: Dùng cờ-lê siết với lực vừa phải theo khuyến cáo nhà sản xuất, tránh làm nứt thân van.

4. Cài đặt lưu lượng:

   • Vặn núm điều chỉnh đóng hoàn toàn.

   • Mở nguồn khí nén.

   • Nới dần núm vặn theo chiều ngược kim đồng hồ cho đến khi cơ cấu đạt tốc độ yêu cầu.

   • Siết đai ốc khóa (Locknut) để cố định cài đặt.

Các Câu Hỏi Thường Gặp (FAQ)

1. Van điều tiết khí nén có điều chỉnh được áp suất không?

Không. Van chỉ điều chỉnh lưu lượng (tốc độ dòng chảy). Nếu muốn điều chỉnh áp suất (lực nén), bạn phải sử dụng van điều áp (Pressure Regulator).

2. Van điều tiết và van tiết lưu có giống nhau không?

Về bản chất kỹ thuật, hai tên gọi này chỉ cùng một thiết bị. "Van tiết lưu" là thuật ngữ Hán-Việt chuyên ngành, còn "van điều tiết" là cách gọi phổ thông dựa trên chức năng.

3. Nên lắp van điều tiết ở đầu vào hay đầu ra của xi lanh?

Trong 90% ứng dụng, kỹ thuật viên sẽ lắp điều tiết ở đầu ra (Meter-out). Cách này giúp xi lanh chuyển động cực kỳ êm ái, không bị giật (chống dội) do áp suất lưng tạo ra lực phản hồi ổn định.

4. Bao lâu thì cần bảo dưỡng van điều tiết?

Nếu hệ thống có bộ lọc khí tốt, van có thể hoạt động bền bỉ từ 2–3 năm không cần bảo dưỡng. Nên kiểm tra định kỳ rò rỉ khí mỗi 6 tháng/lần.

Lựa Chọn Giải Pháp Tối Ưu Cho Hệ Thống Khí Nén Của Bạn

Một chiếc van điều tiết khí nén chất lượng không chỉ giúp kiểm soát chính xác tốc độ hành trình mà còn bảo vệ toàn bộ cơ cấu máy móc, hạn chế tối đa thời gian dừng máy ngoài kế hoạch và tối ưu chi phí điện năng cho máy nén khí. Việc hiểu rõ cấu tạo, nguyên lý cũng như cách lựa chọn thông số kỹ thuật chuẩn xác là bước đầu tiên để xây dựng một hệ thống tự động hóa vận hành trơn tru.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van điều tiết khí nén
