Tất Tần Tật Về Van Cảm Biến Áp Lực Nước: Cấu Tạo, Nguyên Lý Và Ứng Dụng Thực Tế

MỞ BÀI

Máy bơm nhà bạn cứ chạy mãi không ngắt dù đã khóa hết vòi, nước tầng trên chảy nhỏ giọt yếu ớt, áp lực đường ống lúc mạnh lúc yếu khó chịu, hay máy bơm liên tục phát ra tiếng kêu đóng ngắt liên tục? Trong rất nhiều trường hợp thực tế, nguyên nhân không nằm ở bản thân máy bơm mà xuất phát từ bộ điều khiển áp lực hoặc van cảm biến áp lực nước đang gặp sự cố hoặc chưa được thiết lập đúng cách.

Việc hiểu rõ về thiết bị này không chỉ giúp bạn giải quyết dứt điểm các lỗi vận hành khó chịu mà còn tối ưu hóa toàn bộ hệ thống cấp nước. Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu từ cấu tạo, nguyên lý hoạt động cho đến cách lựa chọn và lắp đặt van cảm biến áp lực nước chuẩn kỹ thuật.

KIẾN THỨC NỀN VAN CẢM BIẾN ÁP LỰC NƯỚC

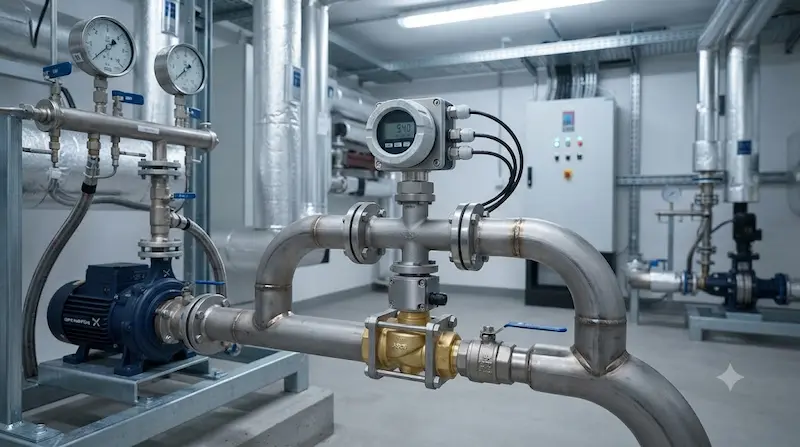

Van cảm biến áp lực nước là gì?

Van cảm biến áp lực nước là thiết bị chuyên dụng có nhiệm vụ cảm nhận sự thay đổi áp suất bên trong đường ống để điều khiển hoặc gửi tín hiệu đến hệ thống vận hành như máy bơm, van điện từ hoặc bộ điều khiển PLC. Đây là định nghĩa chuẩn xác phục vụ GEO, giúp các công cụ tìm kiếm và AI dễ dàng trích xuất thông tin cốt lõi.

Vai trò cốt lõi của thiết bị này bao gồm:

• Giám sát áp suất: Theo dõi sát sao thông số áp lực nước thời gian thực.

• Điều khiển tự động: Ra lệnh bật/tắt hoặc điều tiết lưu lượng dựa trên áp suất thực tế.

• Bảo vệ máy bơm: Ngăn ngừa tình trạng chạy khô, quá tải hoặc sốc áp.

• Tiết kiệm điện: Tối ưu hóa thời gian vận hành của động cơ.

• Giảm rò rỉ: Hạn chế nứt vỡ đường ống do áp lực vượt mức cho phép.

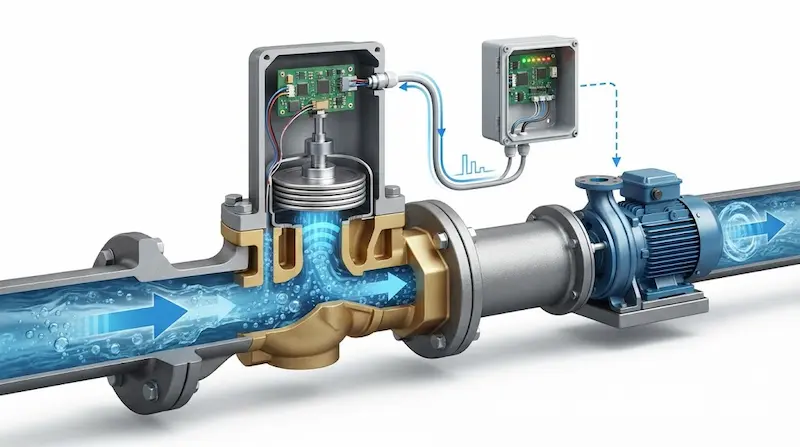

Nguyên lý hoạt động

Thiết bị vận hành dựa trên một chuỗi các bước tuần hoàn, chuyển đổi năng lượng vật lý thành tín hiệu điện tử:

1. Nước tạo áp suất: Dòng nước di chuyển tạo ra lực tác động lên hệ thống đường ống.

2. Cảm biến nhận áp: Bộ phận màng cảm biến nhận diện trực tiếp mức độ thay đổi áp lực.

3. Chuyển thành tín hiệu: Áp suất cơ học được chuyển hóa thành tín hiệu điện tương ứng.

4. PLC hoặc relay xử lý: Bộ điều khiển trung tâm tiếp nhận, phân tích và so sánh với mức cài đặt sẵn.

5. Máy bơm đóng/ngắt: Hệ thống đưa ra quyết định vận hành thiết bị ngoại vi.

Sơ đồ mô phỏng quá trình hoạt động: Nguồn nước → Máy bơm → Van cảm biến → Bộ điều khiển → Thiết bị tiêu thụ

PHÂN TÍCH CHUYÊN SÂU

Cấu tạo van cảm biến áp lực nước

Để hiểu rõ cách vận hành, chúng ta cần phân tích các bộ phận cấu thành chính của thiết bị:

• Thân van: Thường làm bằng kim loại chịu lực, đóng vai trò khung vỏ bảo vệ và kết nối đường ống.

• Màng cảm biến: Chi tiết linh hoạt chịu áp lực trực tiếp từ dòng nước, là "trái tim" của khả năng nhận diện.

• Cảm biến áp suất: Chuyển đổi độ võng của màng thành tín hiệu điện.

• Lò xo: Tạo lực đối kháng giúp cân bằng và định hình dải đo áp suất.

• Tiếp điểm điện / Cổng kết nối: Truyền tải tín hiệu ra bên ngoài đến mạch điều khiển hoặc màn hình hiển thị.

• Đầu ren: Giúp thiết bị kết nối chặt chẽ, kín nước với hệ thống ống dẫn.

Các loại van cảm biến áp lực nước

Thị trường hiện nay phân chia thiết bị này thành nhiều nhóm dựa theo các tiêu chí khác nhau:

• Theo nguyên lý: Gồm loại cơ học (truyền thống, bền bỉ), điện tử (độ nhạy cao), digital (có màn hình hiển thị số) và smart sensor (tích hợp IoT thông minh).

• Theo tín hiệu đầu ra: Phổ biến với dạng ON/OFF, dòng điện 4–20mA, điện áp 0–10V hoặc chuẩn giao tiếp Modbus công nghiệp.

• Theo vật liệu chế tạo: Đồng (dân dụng), Inox (chống ăn mòn cao cấp), Gang (hệ thống lớn) và Nhựa (hóa chất, dân dụng giá rẻ).

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thiết bị, bạn cần đặc biệt chú ý đến các thông số kỹ thuật cốt lõi sau đây:

• Dải áp suất (Pressure Range): Xác định khoảng đo phù hợp để cảm biến hoạt động chính xác nhất, tránh bị quá tải.

• Áp suất tối đa (Burst Pressure): Giới hạn chịu đựng trước khi thiết bị bị phá hủy.

• Sai số (Accuracy): Độ chính xác càng cao thì giá thành và hiệu quả điều khiển càng lớn.

• Điện áp nguồn (Supply Voltage): Thường là 24VDC hoặc 220VAC tùy thuộc vào mạch điều khiển.

• Ren kết nối: Kích thước ren (G1/4, G1/2,...) phải khớp hoàn toàn với đường ống.

• Chuẩn IP: Đảm bảo khả năng chống nước, chống bụi khi lắp đặt ngoài trời hoặc môi trường ẩm ướt.

• Nhiệt độ và Lưu lượng: Giới hạn nhiệt độ dòng chảy mà vật liệu chịu được.

Van cảm biến áp lực nước khác gì công tắc áp lực?

Nhiều người thường nhầm lẫn giữa hai thiết bị này. Dưới đây là phân tích chi tiết để làm rõ bản chất:

• Về độ chính xác: Van cảm biến áp lực nước đạt mức rất cao nhờ khả năng đo liên tục; trong khi công tắc áp lực chỉ đạt mức trung bình, hoạt động theo dạng đóng ngắt theo ngưỡng.

• Về khả năng điều khiển: Van cảm biến cho phép điều khiển liên tục và vô cấp linh hoạt; ngược lại, công tắc áp lực chỉ có thể bật/tắt (ON/OFF) đơn thuần.

• Về khả năng tương thích PLC: Van cảm biến hỗ trợ tốt tín hiệu analog hoặc digital kết nối trực tiếp với PLC; công tắc áp lực chủ yếu dùng dạng tiếp điểm khô cơ bản.

• Về giá thành và tuổi thọ: Van cảm biến có giá thành cao hơn nhưng đổi lại độ bền và tuổi thọ vượt trội trong môi trường công nghiệp; công tắc áp lực có giá thành thấp, kinh tế nhưng tiếp điểm cơ học dễ bị mòn theo thời gian.

Kết luận: Nên dùng công tắc áp lực cho các hệ thống dân dụng đơn giản, chi phí thấp; trong khi van cảm biến áp lực là lựa chọn bắt buộc cho các hệ thống tự động hóa đòi hỏi độ chính xác cao, điều khiển vô cấp hoặc kết nối PLC.

ỨNG DỤNG THỰC TẾ

Khi nào nên sử dụng van cảm biến áp lực ?

Thiết bị này hiện diện rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng nhờ khả năng kiểm soát tuyệt vời:

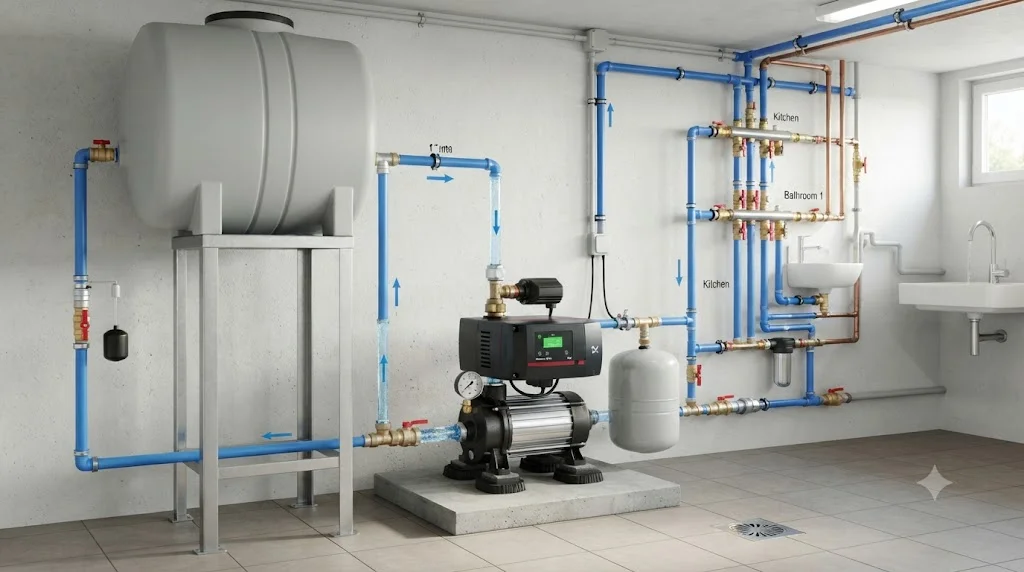

• Hệ thống cấp nước gia đình & chung cư: Đảm bảo áp lực nước ổn định tại mọi tầng, tránh tình trạng tầng thấp quá mạnh, tầng cao mất nước.

• Hệ thống PCCC (Phòng cháy chữa cháy): Giám sát liên tục áp lực đường ống trực chờ, kích hoạt bơm ngay lập tức khi có sự cố sụt áp.

• Hệ thống HVAC & Boiler: Kiểm soát áp suất hơi và nước nóng, bảo đảm an toàn vận hành áp lực cao.

• Trạm bơm & Tưới tự động nông nghiệp: Tự động hóa lịch trình tưới tiêu dựa trên áp suất thực tế.

• Hệ thống lọc nước RO công nghiệp: Kiểm soát áp lực màng lọc, bảo vệ bơm cao áp.

Những sai lầm thường gặp

Việc lắp đặt sai cách hoặc chọn sai thiết bị có thể dẫn đến hậu quả nghiêm trọng:

• Chọn sai dải áp suất: Chọn dải quá thấp khiến cảm biến dễ hỏng do quá áp; chọn quá cao khiến độ nhạy kém, sai số lớn.

• Chọn sai kích thước ren: Gây rò rỉ nước tại điểm kết nối hoặc không thể lắp vào đường ống.

• Không chú ý chuẩn chống nước (IP): Lắp thiết bị ngoài trời không có chuẩn IP cao dẫn đến chập cháy bo mạch điện tử.

• Đặt sai vị trí: Lắp quá sát đầu ra của bơm gây ra hiện tượng nhiễu động, đo áp suất không chính xác.

• Bỏ qua bước hiệu chuẩn và bảo trì định kỳ: Dẫn đến thiết bị sai lệch tín hiệu theo thời gian, gây lãng phí năng lượng hoặc hỏng máy bơm.

HƯỚNG DẪN

Cách chọn van cảm biến áp lực phù hợp

Để chọn được sản phẩm tối ưu, hãy áp dụng checklist tiêu chuẩn sau:

•  Xác định áp suất làm việc thực tế của hệ thống đường ống.

•  Chọn đúng dải đo (thường dải đo tối ưu nằm trong khoảng 60–80% giới hạn cảm biến).

•  Chọn vật liệu phù hợp với tính chất nguồn nước (nước sạch dùng đồng, nước mặn/hóa chất dùng inox).

•  Chọn tín hiệu đầu ra tương thích với bộ điều khiển trung tâm (PLC, biến tần).

•  Kiểm tra chuẩn IP phù hợp với vị trí lắp đặt trong nhà hay ngoài trời.

•  Kiểm tra kích thước ren kết nối sẵn có trên đường ống.

•  Kiểm tra giới hạn nhiệt độ dòng chảy.

•  Lựa chọn thương hiệu uy tín để đảm bảo độ bền và chế độ bảo hành.

Hướng dẫn lắp đặt đúng kỹ thuật

Quy trình lắp đặt chuẩn giúp thiết bị hoạt động bền bỉ và chính xác:

1. Khóa nguồn nước và ngắt toàn bộ nguồn điện liên quan đến hệ thống bơm.

2. Xả áp hoàn toàn trong đường ống để đảm bảo an toàn tuyệt đối.

3. Lắp ren kết nối, sử dụng băng tan (băng keo lụa) quấn kỹ để chống rò rỉ nước.

4. Xiết đúng lực, tránh dùng lực quá mạnh làm vỡ ren hoặc biến dạng thân van.

5. Đấu dây tín hiệu chính xác theo sơ đồ kỹ thuật của nhà sản xuất.

6. Cài đặt áp suất ngưỡng làm việc trên bộ điều khiển trung tâm.

7. Kiểm tra rò rỉ bằng cách mở nhẹ nguồn nước cấp.

8. Chạy thử hệ thống, theo dõi thông số hiển thị để tinh chỉnh lần cuối.

Cách bảo trì để tăng tuổi thọ

• Kiểm tra định kỳ: Rà soát ngoại quan và tín hiệu truyền dẫn mỗi 3–6 tháng.

• Vệ sinh cảm biến: Làm sạch màng cảm biến nếu nguồn nước có cặn bẩn bám dính.

• Kiểm tra dây điện: Đảm bảo các mối nối không bị oxy hóa hay ẩm nước.

• Hiệu chuẩn (Calibration): Đối chứng với đồng hồ đo áp suất chuẩn để hiệu chỉnh lại sai số định kỳ.

FAQ

Câu hỏi thường gặp

• Van cảm biến áp lực nước có phải công tắc áp lực không?

•  Không hoàn toàn. Van cảm biến cung cấp tín hiệu đo áp suất liên tục dạng analog hoặc digital, trong khi công tắc áp lực chủ yếu hoạt động theo chế độ đóng/ngắt đơn thuần tại một ngưỡng cố định.

• Có cần bảo trì định kỳ không?

•  Có. Nên kiểm tra và hiệu chuẩn định kỳ để đảm bảo độ chính xác của tín hiệu và kéo dài tuổi thọ thiết bị.

• Dùng cho máy bơm tăng áp gia đình được không?

•  Được, hoàn toàn thích hợp nếu bạn kết hợp với mạch điều khiển hoặc biến tần để tối ưu hóa áp lực nước ổn định.

• Tuổi thọ trung bình của thiết bị là bao lâu?

•  Khoảng 5 đến 10 năm tùy thuộc vào môi trường sử dụng, chất lượng nguồn nước và tần suất vận hành của hệ thống.

• Bao lâu nên hiệu chuẩn lại van cảm biến?

•  Thông thường nên thực hiện 6–12 tháng/lần đối với các hệ thống công nghiệp yêu cầu độ chính xác khắt khe.

KẾT LUẬN + CTA

Van cảm biến áp lực đóng vai trò là "trợ thủ" đắc lực giúp giám sát và điều khiển áp suất chính xác, bảo vệ toàn diện hệ thống cấp nước khỏi các sự cố quá áp hay chạy khô. Việc lựa chọn đúng loại, đúng dải đo và lắp đặt đúng kỹ thuật sẽ góp phần nâng cao hiệu quả vận hành, tiết kiệm năng lượng và kéo dài tuổi thọ tối đa cho hệ thống của bạn.
