Toàn Diện Về Van Giám Sát PCCC: Giải Pháp Đảm Bảo Nguồn Nước Chữa Cháy Tối ƯU

Trong thiết kế và vận hành hệ thống phòng cháy chữa cháy (PCCC), một trong những thảm họa tiềm ẩn lớn nhất không đến từ sự cố máy móc, mà đến từ lỗi con người: van chặn bị khóa vô tình hoặc cố ý nhưng không ai hay biết. Khi hỏa hoạn bùng phát, áp lực nước từ trạm bơm dồi dào nhưng lại bị chặn đứng ngay trước các đầu phun, biến toàn bộ hệ thống chữa cháy hàng tỷ đồng thành vô dụng. Để giải quyết triệt để lỗ hổng an toàn này, van giám sát PCCC đã ra đời và trở thành quy chuẩn bắt buộc cho mọi công trình hiện đại. Bài viết này, dưới góc nhìn chuyên sâu của các kỹ sư cơ điện (M&E) và chuyên gia an toàn, sẽ bóc tách toàn bộ khía cạnh kỹ thuật của thiết bị cốt lõi này.

Van Giám Sát PCCC Là Gì?

Van giám sát PCCC (hay còn gọi là van tín hiệu PCCC) là dòng van công nghiệp chuyên dụng trong ngành bảo hộ, chữa cháy, được tích hợp thêm một bộ tamper switch (công tắc giám sát trạng thái cơ điện). Thay vì chỉ đóng hoặc mở dòng nước thuần túy như các loại van cơ học thông thường, thiết bị này liên tục chuyển đổi trạng thái vật lý của đĩa van thành tín hiệu điện để truyền tải dữ liệu trực tiếp về trung tâm điều hành.

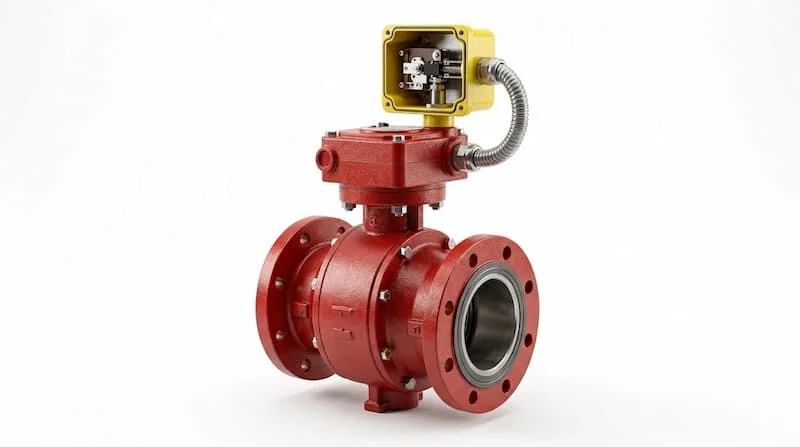

Các thành phần cấu tạo cốt lõi

Một cụm van giám sát chữa cháy hoàn chỉnh được cấu thành từ 3 bộ phận chính:

• Thân van: Thường được đúc bằng gang cầu hoặc gang dẻo chịu lực, bên ngoài và bên trong phủ một lớp sơn Epoxy màu đỏ dày để chống ăn mòn hóa học và chống gỉ sét trong môi trường ẩm ướt.

• Bộ truyền động: Trục van (ty van) kết hợp cùng vô lăng tay quay hoặc tay gạt cơ học giúp người vận hành điều khiển nâng, hạ hoặc xoay đĩa van để chặn hoặc mở dòng nước.

• Công tắc giám sát (Tamper Switch): Hộp tín hiệu điện thông minh gắn trên cổ van, bên trong chứa các tiếp điểm khô (Dry Contact) và lò xo hành trình kết nối trực tiếp với trục van.

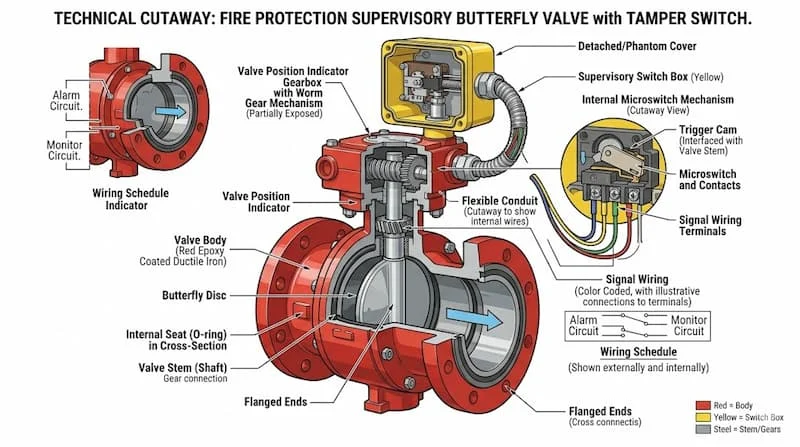

Sơ đồ cấu tạo và truyền tín hiệu (Dạng văn bản thuần túy)

• Thành phần 1: Thân van và Đĩa van cơ học chịu áp lực chịu trách nhiệm giữ hoặc xả nước.

• Thành phần 2: Trục van (Ty van) dịch chuyển tịnh tiến hoặc xoay theo thao tác người dùng.

• Thành phần 3: Trục cơ của bộ Công tắc giám sát (Tamper Switch) ghi nhận chuyển động cơ học.

• Thành phần 4: Tiếp điểm điện bên trong hộp bảo vệ chuyển đổi trạng thái đóng hoặc mở.

• Thành phần 5: Truyền tín hiệu điện dòng thấp qua dây cáp dẫn về Tủ Trung Tâm PCCC.

Vai trò bắt buộc trong các tiêu chuẩn quốc tế và Việt Nam

Tại sao hệ thống chữa cháy không thể dùng van cơ thông thường tại các trục chính? Theo tiêu chuẩn quốc tế NFPA 13 (Tiêu chuẩn lắp đặt hệ thống Sprinkler) và NFPA 24, tất cả các van kiểm soát nguồn cấp nước chữa cháy đều phải được giám sát tự động để tránh rủi ro hệ thống bị vô hiệu hóa do vô ý.

Khi một van sprinkler bị đóng lại để bảo trì định kỳ nhưng người thợ quên mở lại, hậu quả khi xảy ra cháy sẽ vô cùng khốc liệt. Sự hiện diện của cơ chế giám sát giúp loại bỏ hoàn toàn sai sót của con người, đảm bảo tính sẵn sàng cao nhất của dòng lưu chất.

Nguyên Lý Hoạt Động Của Van Giám Sát PCCC

Về chức năng cơ học, thiết bị vận hành như một van chặn thông thường: xoay tay quay theo chiều kim đồng hồ để hạ đĩa van (hoặc xoay cánh bướm 90 độ) để ngăn dòng nước, và xoay ngược lại để mở hoàn toàn luồng nước cấp.

Quy trình vận hành và kích hoạt tín hiệu cảnh báo

Sự vượt trội của dòng van giám sát pccc nằm ở thuật toán chuyển đổi trạng thái vật lý của bộ tiếp điểm điện. Trạng thái hoạt động tiêu chuẩn (an toàn) của van trong hệ thống chữa cháy luôn là MỞ HOÀN TOÀN. Quy trình cảnh báo diễn ra như sau:

• Bước 1: Van đang ở trạng thái mở 100 phần trăm (Đây là trạng thái an toàn tiêu chuẩn của hệ thống).

• Bước 2: Có tác động ngoại lực xoay vô lăng làm van bị đóng xuống quá 20 phần trăm hành trình.

• Bước 3: Trục cơ học bên trong hộp Tamper Switch bị đẩy ra khỏi rãnh định vị, làm tiếp điểm cơ điện dịch chuyển.

• Bước 4: Module giám sát (Monitor Module) nhận biết sự thay đổi điện trở và đổi trạng thái ngõ vào.

• Bước 5: Tủ báo cháy trung tâm hoặc trung tâm BMS nhận dữ liệu, phát âm thanh và hiển thị cảnh báo lỗi giám sát (Supervisory).

Rõ ràng, việc giám sát trạng thái tự động mang lại giá trị an toàn vượt trội hơn rất nhiều so với phương pháp khóa cơ học (dùng xích khóa vô lăng). Khóa cơ học có thể bị cắt phá hoại dễ dàng mà không ai biết, trong khi van tín hiệu điện tử sẽ lập tức "tố cáo" hành vi can thiệp trái phép chỉ trong vòng vài giây, bảo toàn năng lực dập tắt đám cháy thực tế cho toàn công trình.

Phân Loại Van Giám Sát PCCC Phổ Biến Trên Thị Trường

Để tối ưu bài toán chi phí và kỹ thuật cho từng phân khu trong sơ đồ công nghệ PCCC, các kỹ sư thường phân loại thiết bị này theo các tiêu chí rõ ràng:

1. Phân loại theo cấu trúc kiểu van

• Van cổng giám sát (Gate Valve với Tamper Switch): Thường sử dụng kiểu van ty nổi (OS&Y). Ưu điểm tuyệt đối là khi mở hoàn toàn, đĩa van nhấc hẳn ra khỏi lòng ống, tạo tổn thất áp suất bằng không, không gây cản trở dòng chảy lớn. Thích hợp cho phòng bơm và trục đứng chính.

• Van bướm giám sát (Butterfly Valve với Tamper Switch): Thiết kế đĩa van xoay quanh trục chính giữa thân van. Điểm cộng lớn nhất là kích thước siêu mỏng, trọng lượng nhẹ, thi công lắp đặt cực kỳ nhanh chóng và không chiếm không gian trần.

2. Phân loại theo kiểu kết nối và vận hành

• Kiểu kết nối: Kết nối mặt bích (Flanged) chịu áp lực cao cực tốt; Kết nối khớp rãnh (Grooved) là xu hướng thi công hiện đại nhờ tốc độ siết cùm cực nhanh; Kết nối nối ren dùng cho các ống size nhỏ dưới DN50.

• Cơ chế vận hành: Vận hành bằng tay quay vô lăng (Gearbox) hoặc tay gạt. Các size ống lớn từ DN65 trở lên bắt buộc dùng tay quay vô lăng để giảm lực vặn và tránh hiện tượng búa nước.

3. Phân loại theo tiêu chuẩn chứng nhận

• Tiêu chuẩn quốc tế cao cấp: Đạt chứng chỉ UL/FM (Mỹ) - Đây là tấm vé thông hành bắt buộc cho các dự án vốn FDI, nhà máy quốc tế hoặc công trình yêu cầu bảo hiểm ngặt nghèo.

• Tiêu chuẩn phổ thông: Sản xuất theo tiêu chuẩn bích BS (Anh) hoặc JIS (Nhật Bản) - đáp ứng hoàn hảo các yêu cầu nghiệm thu PCCC hiện hành tại Việt Nam với mức ngân sách phải chăng.

Tư vấn nhanh từ kỹ sư: Tại các trục đường ống chính cấp nguồn cho hệ thống van sprinkler, van bướm giám sát dạng khớp rãnh thường được lựa chọn nhiều nhất để tiết kiệm chi phí vật tư và đẩy nhanh tiến độ thi công. Đối với phòng bơm kỹ thuật dưới tầng hầm, van cổng giám sát loại mặt bích lại là sự lựa chọn ưu tiên nhờ độ bền cơ học vững chãi trước các cú sốc áp lực từ bơm chính.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van Giám Sát

Khi tiến hành lập hồ sơ đệ trình vật liệu hoặc chọn mua thiết bị cho công trình, kỹ sư cơ điện cần đặc biệt lưu ý các thông số cốt lõi sau để tránh bị từ chối nghiệm thu:

• Kích thước định danh (Size): Phổ biến từ DN50 (2 inch) cho đến DN300 (12 inch).

• Áp lực làm việc danh định (Pressure Rating): Tiêu chuẩn là PN16 (16 bar). Đối với các tòa nhà siêu cao tầng, tại các tầng hầm chịu áp suất thủy tĩnh cực lớn từ cột nước đứng, hệ thống bắt buộc phải chỉ định dòng van chịu áp PN25 (25 bar).

• Vật liệu chế tạo: Thân van bằng gang cầu hoặc gang dẻo, đĩa van bằng gang bọc cao su chịu nhiệt EPDM để đảm bảo độ kín khít tuyệt đối, trục van bằng thép không gỉ (Inox 304 hoặc Inox 420).

• Kiểu tín hiệu ngõ ra: Tiếp điểm khô dạng SPDT (Single Pole Double Throw) hoặc hai bộ tiếp điểm độc lập để chạy song song tín hiệu báo cháy và tín hiệu phụ trợ.

Bảng thông số kỹ thuật tiêu chuẩn (An toàn cho mọi hệ thống hiển thị CMS)

So Sánh Van Giám Sát Và Van PCCC Thông Thường

Để làm rõ lý do tại sao các chủ đầu tư hiện đại sẵn sàng chi trả mức giá cao hơn cho dòng van tín hiệu, hãy cùng đặt chúng lên bàn cân so sánh với dòng van cơ học truyền thống:

• Khả năng kiểm soát: Van giám sát giúp kiểm soát tự động hóa 24/7 từ xa thông qua tủ trung tâm. Van cơ thông thường bắt buộc phải cử người đi kiểm tra thủ công tận nơi.

• Độ an toàn hệ thống: Van giám sát đạt độ an toàn tối đa nhờ phát hiện ngay lập tức hành vi can thiệp trái phép. Van cơ có độ an toàn thấp, van bị khóa trộm chỉ phát hiện ra khi hệ thống gặp sự cố.

• Tích hợp mạng điều khiển: Van giám sát tích hợp hoàn hảo với hệ thống báo cháy và phần mềm BMS. Van cơ không có khả năng kết nối điện tử.

• Chi phí đầu tư ban đầu: Van giám sát có chi phí cao hơn do có cụm mạch điện và cấu trúc trục chuyên dụng. Van thường có giá thấp hơn, tối ưu ngân sách vật tư thô.

Kết luận: Rõ ràng, việc sử dụng van thông thường kết hợp khóa cơ tuy tiết kiệm chi phí ban đầu nhưng lại đặt toàn bộ công trình trước rủi ro tê liệt hệ thống. Các công trình hiện đại, đặc biệt là nhà cao tầng và khu công nghiệp lớn, luôn ưu tiên van giám sát pccc như một giải pháp bảo hiểm công nghệ không thể thay thế.

Ứng Dụng Thực Tế Toàn Diện Của Thiết Bị

Nhờ khả năng kết nối thông minh, dòng van này được quy hoạch tại các vị trí hiểm yếu trên sơ đồ mạng lưới đường ống:

• Tuyến ống đứng trục chính (Riser): Lắp đặt đầu mỗi nhánh rẽ cấp nước vào các tầng của chung cư, văn phòng hoặc trung tâm thương mại. Khi một tầng cần sửa chữa đầu phun sprinkler, người ta khóa van tầng đó lại và tủ trung tâm lập tức ghi nhận, tránh việc khóa nhầm trục chính của toàn bộ tòa nhà.

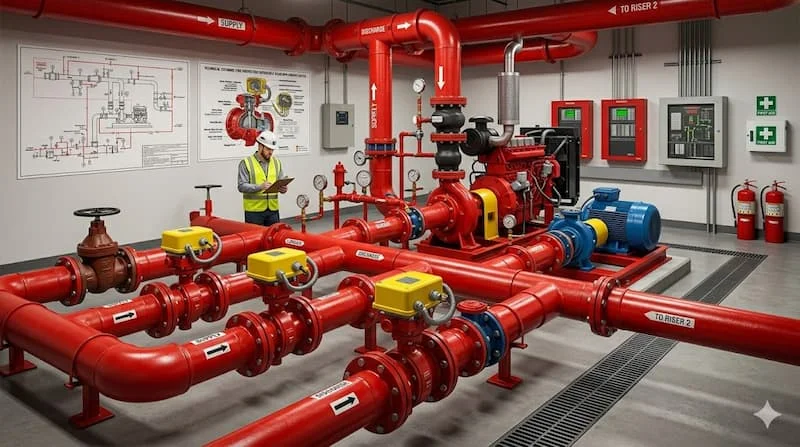

• Phòng bơm trung tâm: Lắp trên đường hút và đường đẩy của các máy bơm chữa cháy chính (bơm điện và bơm diesel) để đảm bảo không một chiếc van nào bị đóng chặn đường nước khi bơm kích hoạt tự động.

• Đầu cấp của các cụm báo động (Alarm Valve): Giám sát nguồn cấp nước vào cụm van báo động trước khi phân phối ra các Zone chữa cháy của nhà xưởng, kho vận logistics.

Những Sai Lầm Thường Gặp Khi Chọn Và Lắp Đặt Van Tín Hiệu

Trong thực tế thi công tại các công trình, các kỹ sư lắp đặt thường mắc phải những lỗi kinh điển sau, dẫn đến việc hệ thống hoạt động sai lệch:

1. Chọn sai tiêu chuẩn kết nối mặt bích: Mua van có tiêu chuẩn bích BS nhưng hệ thống ống thép của dự án lại hàn mặt bích tiêu chuẩn JIS10K. Hệ quả là các lỗ bu-lông bị lệch tâm, nhà thầu phải mài khoét lỗ hoặc đổi trả hàng gây lãng phí thời gian.

2. Đấu dây công tắc giám sát sai sơ đồ mạch: Hộp tamper switch thường có từ 3 đến 6 đầu dây tùy loại (bao gồm dây chung COM, tiếp điểm NO, NC và dây tiếp địa). Việc không đọc kỹ sơ đồ đấu nối của nhà sản xuất dẫn đến đấu chập dòng, làm cháy bo mạch của module giám sát báo cháy.

3. Lắp đặt sai chiều dòng chảy: Đối với van bướm giám sát, việc lắp ngược chiều đĩa mở có thể làm tăng hiện tượng xoáy nước, giảm áp lực và đẩy nhanh quá trình mài mòn đệm cao su.

4. Tự chế bộ giám sát trên van thường: Nhằm bớt xén chi phí, một số đơn vị mua van cơ thông thường rồi tự chế thanh sắt bẻ cong để gạt công tắc hành trình rời mua ngoài chợ. Đây là hành vi cực kỳ nguy hiểm, hành trình cơ học tự chế không chuẩn xác sẽ dẫn đến báo giả hoặc không báo khi van bị khóa, hoàn toàn không được cơ quan công an kiểm định PCCC chấp thuận.

Hướng Dẫn Lựa Chọn Và Checklist Mua Sắm Vật Tư

Để quá trình phê duyệt hồ sơ vật liệu và mua sắm diễn ra trơn tru, hãy áp dụng bảng checklist kỹ thuật chuẩn hóa sau đây:

• Xác định phân loại dự án: Công trình yêu cầu nghiệm thu theo chuẩn quốc tế (UL/FM) hay tiêu chuẩn Việt Nam (TCVN)?

• Kiểm tra thông số hình học: Kích thước đường ống chính xác là bao nhiêu (DN50, DN100, DN150,...) để chọn mã van đồng bộ?

• Xác định kiểu kết nối tối ưu: Sử dụng kết nối mặt bích để đồng bộ truyền thống hay khớp rãnh (Grooved) để đẩy nhanh tiến độ thi công?

• Lựa chọn loại van theo vị trí: Ưu tiên van bướm giám sát cho các vị trí không gian hẹp trên trần thạch cao; chọn van cổng giám sát ty nổi cho khu vực phòng bơm chính.

• Đồng bộ điện áp: Xác định nguồn tín hiệu của tủ báo cháy (phổ biến nhất là 24V DC) để chọn loại tiếp điểm công tắc tương thích.

Lưu Ý Khi Lắp Đặt Và Bảo Trì Hệ Thống (Chuẩn EEAT)

Quá trình lắp đặt và chế độ bảo dưỡng định kỳ quyết định tuổi thọ vận hành ổn định của hệ thống van tín hiệu pccc:

• Kiểm tra hướng dòng chảy: Lắp đặt van theo đúng chiều mũi tên hướng dẫn được đúc nổi trên thân gang. Đối với van ty nổi, ưu tiên lắp trục đứng hướng lên trên để tránh cặn bẩn lắng đọng làm kẹt đệm kính.

• Khoảng cách lắp đặt: Luôn chừa một không gian trống tối thiểu từ 30 cm đến 50 cm xung quanh vô lăng tay quay để kỹ thuật viên dễ dàng thao tác vận hành hoặc tháo nắp hộp điện khi bảo dưỡng.

• Quy trình thử nghiệm liên động: Sau khi đấu nối dây về module, bắt buộc phải vận hành thử. Thực hiện xoay vô lăng đóng van từ 2 đến 3 vòng, quan sát màn hình tủ trung tâm xem đèn báo lỗi giám sát có sáng lên đúng lúc hay không. Khi mở ngược van lại 100 phần trăm, tín hiệu lỗi trên tủ phải tự động xóa.

• Chế độ bảo dưỡng định kỳ: Định kỳ 6 tháng một lần, tiến hành tra mỡ bôi trơn vào trục ty van, lau chùi tiếp điểm điện bên trong hộp giám sát và kiểm tra rò rỉ nước tại các gioăng cao su EPDM.

Câu Hỏi Thường Gặp Về Van Giám Sát PCCC (FAQ)

1. Van giám sát PCCC có bắt buộc phải lắp đặt theo quy định không?

Có. Theo các quy chuẩn xây dựng hiện hành và tiêu chuẩn PCCC mới nhất tại Việt Nam (như TCVN 3890, QCVN 06), các van chặn kiểm soát nguồn nước trên đường ống cấp chính cho hệ thống chữa cháy tự động bắt buộc phải là loại có van tín hiệu giám sát trạng thái đóng mở nối về trung tâm báo cháy.

2. Sự khác biệt lớn nhất giữa van giám sát và van thường là gì?

Van giám sát được tích hợp sẵn bộ công tắc hành trình điện tử (Tamper Switch) trên thân, có khả năng gửi tín hiệu cảnh báo về tủ trung tâm khi van bị đóng mở. Van thường hoàn toàn là van cơ học thuần túy, không có khả năng kết nối điện tử từ xa.

3. Nên chọn van cổng giám sát hay van bướm giám sát cho hệ thống Sprinkler?

Tùy thuộc vào không gian và ngân sách. Tại các nhánh ống tầng, không gian trần thạch cao chật hẹp, van bướm giám sát là sự lựa chọn tối ưu nhờ độ mỏng nhẹ và giá thành rẻ. Tại phòng bơm chính hoặc các đường ống hút lớn, van cổng giám sát ty nổi lại được ưu tiên nhờ khả năng chịu lực va đập thủy lực tốt và không gây tổn thất áp suất dòng chảy.

4. Thiết bị này có bắt buộc phải có chứng chỉ UL/FM hay không?

Không bắt buộc cho mọi công trình. Chứng chỉ UL/FM thường được yêu cầu tại các dự án cao cấp, nhà máy của các tập đoàn đa quốc gia hoặc công trình được bảo hiểm nước ngoài định giá. Với công trình dân dụng thông thường, van chỉ cần có đầy đủ chứng chỉ CO/CQ xuất xứ rõ ràng và đạt chứng nhận kiểm định của Cục Cảnh sát PCCC Việt Nam.

5. Kết nối dây tín hiệu từ van về tủ báo cháy như thế nào?

Các dây ngõ ra của công tắc giám sát trên van không đấu nối trực tiếp vào Loop tín hiệu của tủ báo cháy, mà bắt buộc phải đấu xuyên qua một thiết bị trung gian gọi là Module giám sát (Monitor Module). Khi tiếp điểm trên van thay đổi, module này sẽ mã hóa dữ liệu và gửi địa chỉ chính xác về tủ trung tâm báo cháy.

Chọn Đúng Van Giám Sát PCCC Giúp Hệ Thống An Toàn Hơn

Van giám sát PCCC đóng vai trò như những "người gác đền" thầm lặng, bảo toàn sự thông suốt của mạch máu nước chữa cháy trong toàn bộ công trình. Đầu tư một thiết bị van tín hiệu chất lượng cao, nhạy bén và bền bỉ chính là giải pháp tối ưu bảo vệ tính mạng con người cũng như tài sản của doanh nghiệp trước mọi biến cố hỏa hoạn. Khi lựa chọn vật tư cho dự án, các chủ đầu tư và nhà thầu tuyệt đối không nên chỉ chọn van dựa theo giá thành rẻ nhất, mà hãy đánh giá dựa trên uy tín thương hiệu, độ dày lớp sơn phủ bảo vệ, và độ nhạy của bộ công tắc hành trình.
