Cẩm Nang Toàn Diện Về Gate Valve NPT: Giải Pháp Kết Nối Đường Ống Tiêu Chuẩn Quốc Tế

Trong thiết kế và thi công hệ thống đường ống công nghiệp, việc lựa chọn kiểu kết nối đóng vai trò quyết định đến độ kín thít, khả năng chịu áp và tuổi thọ vận hành của toàn bộ hệ thống. Đối với các đường ống có kích thước vừa và nhỏ, yêu cầu tháo lắp linh hoạt nhưng vẫn phải đảm bảo tuyệt đối không rò rỉ, gate valve NPT chính là giải pháp hàng đầu được các kỹ sư cơ điện tin dùng.

Thiết bị này không chỉ thừa hưởng độ bền bỉ của dòng van cổng truyền thống mà còn sở hữu công nghệ ren côn tiên tiến theo tiêu chuẩn Mỹ. Bài viết này sẽ phân tích chuyên sâu từ cấu tạo, nguyên lý vận hành đến kỹ thuật lắp đặt thực tế của dòng van cổng đặc thù này.

Gate Valve NPT Là Gì?

Để hiểu rõ về thiết bị, trước hết chúng ta cần làm quen với thuật ngữ kỹ thuật gate valve npt (hay còn gọi là van cổng ren NPT). Đây là sự kết hợp giữa hai yếu tố cơ khí cốt lõi:

• Gate Valve (Van cổng / Van cửa): Dòng van công nghiệp dùng để đóng hoặc ngắt dòng lưu chất bằng cách nâng hoặc hạ một đĩa van dạng phẳng, chuyển động vuông góc với hướng dòng chảy.

• NPT (National Pipe Thread): Tiêu chuẩn Hoa Kỳ về ren côn dùng cho ống và phụ kiện đường ống (theo quy chuẩn ANSI/ASME B1.20.1).

Như vậy, gate valve NPT là loại van cổng sử dụng kiểu kết nối bằng ren côn NPT ở cả hai đầu vào và đầu ra của thân van, cho phép vặn trực tiếp vào ống thép hoặc phụ kiện có ren tương ứng.

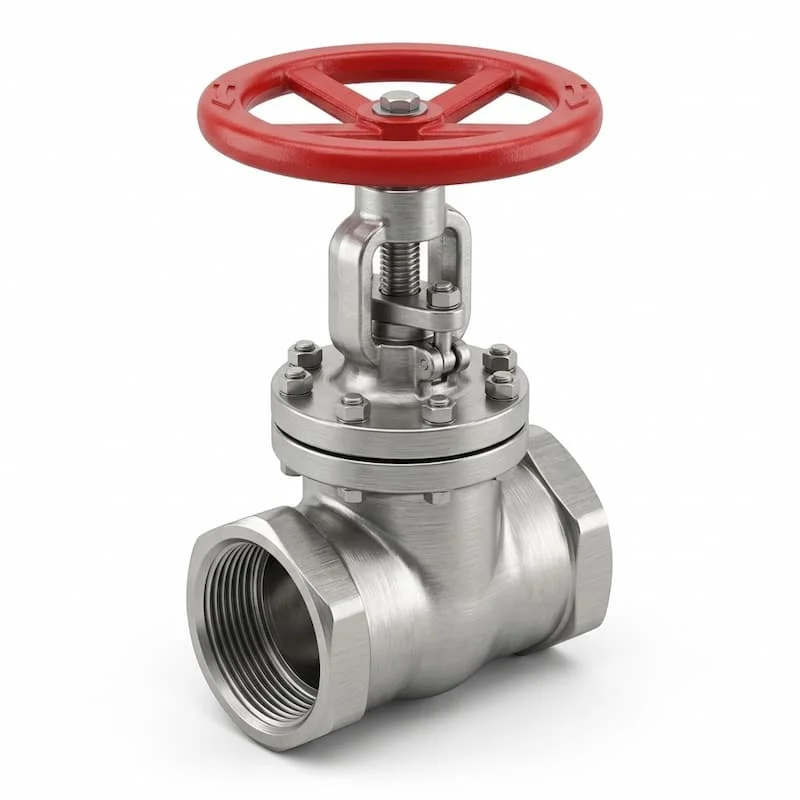

Cấu tạo cơ bản của thiết bị

Một cụm threaded gate valve (van cổng nối ren) tiêu chuẩn bao gồm các bộ phận chính:

• Thân van: Khối kim loại đúc dày dặn, bảo vệ các chi tiết bên trong và chịu áp lực chính từ dòng lưu chất.

• Đĩa van (Cánh van): Chi tiết chặn dòng chảy, thường có dạng hình nêm để tăng độ khít khi hạ xuống hoàn toàn.

• Ty van (Trục van): Thanh kim loại truyền lực từ vô lăng tay quay xuống đĩa van.

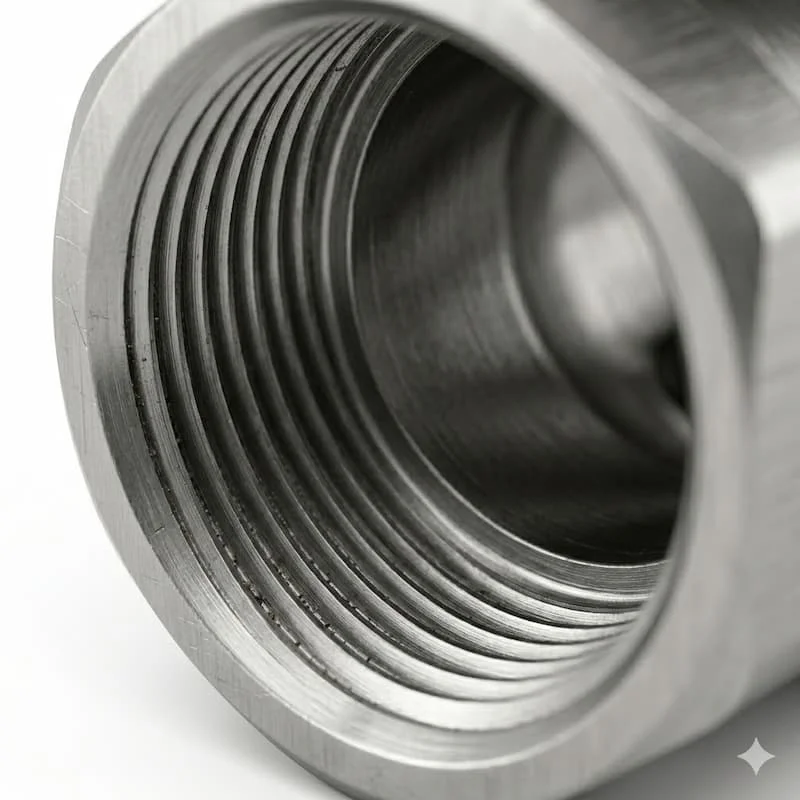

• Đầu ren NPT: Phần ren được gia công tỉ mỉ ở hai cổng van, đặc trưng bởi các vòng ren vát côn nhẹ.

Vì sao chuẩn ren NPT được ưa chuộng toàn cầu?

Chuẩn ren NPT cực kỳ phổ biến tại Mỹ và các hệ thống công nghiệp quốc tế, đặc biệt là trong ngành dầu khí, hóa chất và HVAC. Điểm mấu chốt nằm ở cấu trúc ren côn. Khác với ren thẳng (ren BSPP) vốn dựa vào gioăng cao su phẳng để làm kín, các sợi ren NPT có xu hướng hẹp dần về phía đầu (độ côn góc 1 độ 47 phút).

Khi bạn siết chặt van, các đỉnh ren và chân ren của van và ống sẽ ép chặt, biến dạng cơ học nhẹ và nêm chặt vào nhau, tạo ra một rào cản vật lý cực kỳ vững chắc giúp chống rò rỉ dưới áp lực cao.

Nguyên Lý Hoạt Động Của Gate Valve NPT

Về mặt thủy lực, gate valve NPT vận hành dựa trên cơ chế chuyển động tịnh tiến. Khi người vận hành xoay vô lăng theo chiều ngược kim đồng hồ, ty van sẽ kéo đĩa van nâng lên, mở ra toàn bộ khoảng không cho lưu chất đi qua.

Khi van mở hoàn toàn, đĩa van nằm ngoài phạm vi của lòng ống. Dòng chảy được lưu thông thẳng, tự do mà không gặp bất kỳ vật cản nào, giúp tổn thất áp suất và sụt áp qua van gần như bằng không.

Khả năng đóng kín và kỹ thuật kết nối ren

Khi xoay tay quay theo chiều kim đồng hồ để đóng van, đĩa van hình nêm được đẩy chặt xuống hai vòng đệm (seat) ở thân van, ép khít theo cả hai mặt để ngắt hoàn toàn dòng chảy. Song song đó, tại vị trí kết nối đường ống, cấu trúc NPT threaded valve giữ vai trò ngăn chặn dòng lưu chất rò rỉ ra môi trường bên ngoài.

Vì sao gate valve chỉ phù hợp cho ứng dụng ĐÓNG/MỞ (ON/OFF)?

Khuyến cáo kỹ thuật: Van cổng không bao giờ được thiết kế để điều tiết lưu lượng (tiết lưu).

Nếu bạn cố tình mở van ở mức 50%, dòng lưu chất có vận tốc cao sẽ va đập liên tục vào phần đĩa van đang lơ lửng. Điều này gây ra hiện tượng xâm thực (cavitation), làm rung lắc đường ống, gây tiếng ồn lớn và nhanh chóng mài mòn đĩa van, khiến van không thể đóng kín được nữa trong những lần sử dụng sau.

Tại sao ren NPT bắt buộc phải dùng băng tan hoặc sealant?

Mặc dù cấu trúc ren côn tạo ra độ nêm khít rất tốt, nhưng về mặt lý thuyết cơ khí, giữa các đỉnh ren và đáy ren vẫn tồn tại những khe hở siêu nhỏ (đường rò rỉ xoắn ốc). Do đó, khi lắp đặt van cổng ren NPT, kỹ sư luôn phải quấn một lớp băng tan (băng keo non PTFE) hoặc bôi keo định hình (sealant). Lớp màng này đóng vai trò chất bôi trơn để siết ren mượt hơn, đồng thời điền đầy vào các khe hở siêu nhỏ, đảm bảo độ kín khít tuyệt đối cho hệ thống.

Phân Loại Gate Valve NPT Phổ Biến

Để tối ưu hóa chi phí đầu tư và độ bền vận hành cho từng môi trường môi chất, dòng van này được phân hóa thành nhiều chủng loại:

1. Phân loại theo vật liệu chế tạo

• Vật liệu Đồng (Brass/Bronze): Trọng lượng nhẹ, chống ăn mòn tốt trong môi trường nước sinh hoạt, hơi nước áp suất thấp.

• Vật liệu Inox (Stainless Steel 304 / 316): Dòng stainless steel gate valve có độ bền cơ học vượt trội, chịu được nhiệt độ cực cao và kháng hóa chất, axit mạnh. Inox 316 thường được chỉ định cho môi trường biển hoặc y tế, thực phẩm sạch.

• Vật liệu Gang (Cast Iron/Ductile Iron): Ít phổ biến ở dạng nối ren NPT hơn, thường dùng cho các hệ thống có kích thước lớn hơn.

2. Phân loại theo cấu tạo trục van

• Van ty nổi (Rising Stem): Trục van sẽ trồi lên cao khi mở van. Giúp kỹ thuật viên dễ dàng nhận biết trạng thái đóng/mở của van từ xa bằng mắt thường.

• Van ty chìm (Non-rising Stem): Trục van nằm cố định bên trong thân van khi xoay vô lăng, giúp tiết kiệm không gian lắp đặt, cực kỳ phù hợp cho các không gian hộp kỹ thuật chật hẹp.

3. Phân loại theo áp lực vận hành

• Class 150 / Class 300: Tiêu chuẩn áp lực của Mỹ (tương đương khoảng 20 bar đến 50 bar tùy thuộc vào nhiệt độ môi chất).

• PN16: Tiêu chuẩn áp lực phổ thông của châu Âu (16 bar).

Khi nào nên chọn Inox và khi nào Đồng kinh tế hơn?

• Hãy ưu tiên chọn van bằng đồng cho hệ thống cấp thoát nước dân dụng, hệ thống HVAC tòa nhà. Chất liệu đồng giúp tối ưu chi phí vật tư và dễ dàng thi công.

• Bắt buộc phải chọn van bằng inox khi hệ thống vận hành môi chất là hóa chất ăn mòn, xăng dầu, khí nén áp lực cao hoặc hệ hơi nóng (Steam) của các nhà máy sản xuất.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Gate Valve NPT

Việc bóc tách chính xác thông số kỹ thuật sẽ quyết định sự thành bại khi đưa thiết bị vào vận hành thực tế. Dưới đây là các thông số cốt lõi:

• Dải kích thước phổ biến: Từ 1/2 inch (DN15) đến 4 inch (DN100). Đối với các kích thước lớn hơn 4 inch, kết nối ren không còn đảm bảo an toàn, hệ thống sẽ chuyển sang dùng kết nối mặt bích.

• Chuẩn ren: NPT Female (Ren trong - phổ biến nhất trên thân van) hoặc NPT Male (Ren ngoài).

• Tiêu chuẩn chế tạo: Tuân thủ khắt khe theo chuẩn ANSI, ASME B16.34 hoặc API 603.

Tác động của áp lực và nhiệt độ tới tuổi thọ van

Áp lực và nhiệt độ là hai đại lượng tỷ lệ nghịch với nhau đối với độ bền vật liệu. Một chiếc van inox Class 150 có thể chịu được áp lực 19 bar ở nhiệt độ thường (38 độ C), nhưng nếu nhiệt độ môi chất tăng lên 200 độ C (trong hệ thống hơi nóng), áp lực làm việc an toàn của van sẽ sụt giảm đáng kể. Nếu chọn sai dải nhiệt độ, gioăng làm kín (PTFE hoặc Graphite) sẽ bị chảy hoặc biến tính, gây rò rỉ cổ van ngay lập tức.

Bảng tổng hợp thông số kỹ thuật tiêu chuẩn (Tham khảo)

So Sánh Gate Valve NPT Với Các Kiểu Kết Nối Khác

Để hiểu rõ tại sao nên chọn kết nối ren NPT, hãy cùng đặt dòng van này lên bàn cân so sánh với 3 kiểu kết nối cơ khí phổ biến khác:

1. So với BSP Threaded Valve (Ren chuẩn Anh)

• Góc đỉnh ren: Ren NPT có góc đỉnh ren là 60 độ và là ren côn. Ren BSP (phổ biến là BSPT) có góc đỉnh ren là 55 độ.

• Độ lắp lẫn: Hai chuẩn ren này hoàn toàn không tương thích với nhau. Nếu bạn cố tình vặn một đường ống ren BSP vào một chiếc van ren NPT, các sợi ren sẽ bị chéo, gây cháy ren, hỏng thiết bị và rò rỉ nghiêm trọng.

2. So với Socket Weld Valve (Kết nối hàn đút rắc co)

• Độ kín: Mối hàn đút tạo độ kín tuyệt đối 100% và chịu áp cực tốt, nhưng gate valve NPT lại thắng ở tính linh hoạt. Khi van bị hỏng, van ren chỉ cần vặn ra để thay mới, còn van hàn bắt buộc phải dùng máy cắt cắt bỏ đoạn ống, khiến việc bảo trì phức tạp hơn rất nhiều.

3. So với Flanged Gate Valve (Van cổng mặt bích)

• Van mặt bích là tiêu chuẩn vàng cho các đường ống lớn (từ DN50 trở lên), chịu áp lực rung lắc rất tốt nhưng có kích thước cồng kềnh và giá thành rất cao. Đối với các đường ống nhỏ hẹp, van ren NPT gọn gàng và kinh tế hơn hẳn.

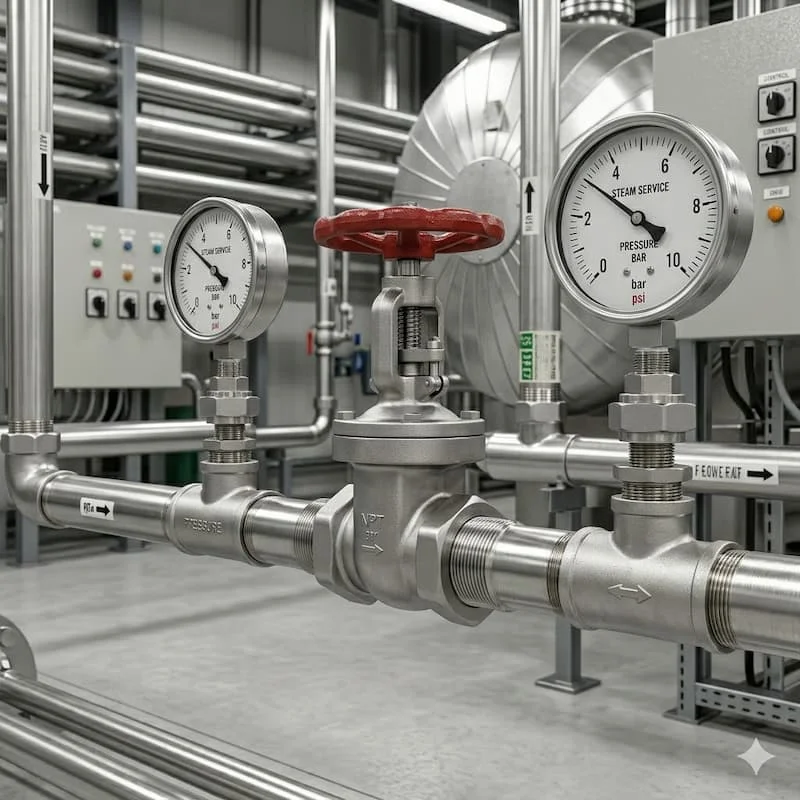

Ứng Dụng Thực Tế Của Gate Valve NPT

Nhờ cấu trúc nhỏ gọn và độ tin cậy cao của mối nối ren côn, thiết bị này được ứng dụng rộng rãi trong các lĩnh vực:

• Hệ thống HVAC: Kiểm soát dòng nước lạnh hoặc nước nóng tuần hoàn trong các đường ống nhánh dẫn vào các dàn trao đổi nhiệt.

• Hệ thống khí nén công nghiệp: Giữ áp suất khí nén ổn định tại các vị trí đầu ra của máy nén khí nhờ độ kín thít của bước ren Mỹ.

• Hệ thống dầu nhẹ và hóa chất: Sử dụng các dòng van cổng inox ren NPT để cách ly các bồn chứa hóa chất nhỏ trong các dây chuyền sản xuất.

• Nhà máy thực phẩm và đồ uống: Ứng dụng van cổng inox 316 nối ren để đảm bảo tiêu chuẩn vệ sinh an toàn đường ống sạch.

Những Sai Lầm Thường Gặp Khi Chọn Và Lắp Đặt Van Ren NPT

Từ kinh nghiệm thực tế tại các công trình công nghiệp, dưới đây là những lỗi kỹ thuật phổ biến nhất mà các đội thợ thi công thường mắc phải:

1. Nhầm lẫn giữa ren NPT và ren BSP: Đây là lỗi kinh điển nhất. Do nhìn bằng mắt thường hai loại ren rất giống nhau, nhiều thầu phụ đã mua nhầm thiết bị, dẫn đến việc không thể lắp ráp tại công trường hoặc cố tình vặn làm hỏng toàn bộ bước ren của van.

2. Không sử dụng vật liệu làm kín chuyên dụng: Nghĩ rằng ren côn đã đủ kín nên thợ lắp đặt không quấn băng tan hoặc bôi keo sealant. Hệ quả là khi hệ thống test áp (Hydrotest), nước hoặc khí sẽ rò rỉ theo đường xoắn ốc của ren.

3. Siết quá lực (Over-tightening): Do tâm lý sợ rò rỉ, thợ thi công dùng kìm lực hoặc ống nối dài để siết van quá mạnh. Đối với van bằng đồng hoặc inox mỏng, việc siết quá tay sẽ làm nứt vỡ tai van hoặc làm biến dạng cấu trúc ren bên trong thân van.

4. Sử dụng van cổng để chỉnh lưu lượng dòng chảy: Dẫn đến hiện tượng đĩa van bị mài mòn vẹt một bên, van không còn khả năng đóng khít hoàn toàn sau một thời gian ngắn vận hành.

Hướng Dẫn Lựa Chọn Và Checklist Lắp Đặt Thực Tế

Để đảm bảo chọn đúng thiết bị và thi công đạt chuẩn kỹ thuật ngay từ lần đầu tiên, hãy áp dụng bảng checklist dưới đây:

Checklist lựa chọn van phù hợp

• Xác định chính xác môi chất: Nước sạch, hóa chất, gas hay hơi nóng để chọn vật liệu Thân van (Đồng hay Inox).

• Kiểm tra chuẩn ren của đường ống hiện hữu: Đảm bảo hệ thống ống của bạn đang đi theo chuẩn Mỹ (NPT) chứ không phải chuẩn Anh (BSP).

• Xác định áp lực đỉnh và nhiệt độ hoạt động: Chọn Class 150 hay Class 300 cho phù hợp.

Hướng dẫn lắp đặt chuẩn kỹ thuật (Kinh nghiệm kỹ sư)

• Vệ sinh ren: Trước khi vặn, phải dùng bàn chải sắt làm sạch bụi bẩn, mạt sắt bám trên cả ren van và ren ống.

• Quấn băng tan đúng chiều: Quấn băng keo non theo chiều kim đồng hồ (cùng chiều với chiều vặn ren vào). Lực quấn phải căng tay, độ dày khoảng 5 đến 7 vòng tùy thuộc vào độ rơ của ren.

• Vặn tay trước khi dùng dụng cụ: Hãy gá van vào ống và vặn bằng tay từ 2 đến 3 ren đầu tiên để đảm bảo ren đi đúng trục thẳng, không bị chéo ren. Sau đó mới dùng mỏ lết để siết chặt vừa đủ lực.

Câu Hỏi Thường Gặp Về Gate Valve NPT (FAQ)

1. Gate valve NPT là gì và viết tắt của từ gì?

Gate valve NPT là loại van cổng đóng ngắt dòng chảy sử dụng kiểu kết nối ren côn tiêu chuẩn Mỹ. Từ NPT là viết tắt của National Pipe Thread - một bộ tiêu chuẩn kỹ thuật quốc tế về bước ren côn dùng cho đường ống.

2. Làm sao để phân biệt nhanh ren NPT và ren BSP bằng mắt thường?

Ren NPT có góc đỉnh ren 60 độ và các sợi ren vát côn rõ rệt về phía đầu ống (càng vặn càng chặt). Ren BSP (phổ biến là BSPP) là ren thẳng, có góc đỉnh ren 55 độ và các vòng ren đều nhau từ đầu đến cuối. Bạn nên dùng dưỡng đo bước ren để xác định chính xác nhất.

3. Có thể kết nối trực tiếp ống ren BSP vào van ren NPT được không?

Hoàn toàn KHÔNG. Việc cố tình kết nối hai chuẩn ren khác nhau sẽ làm hỏng (cháy) bước ren của cả van lẫn ống, không bao giờ đạt được độ kín thủy lực và cực kỳ nguy hiểm khi hệ thống lên áp.

4. Có cần dùng gioăng cao su khi lắp đặt van cổng ren NPT không?

Không cần dùng gioăng phẳng như van ren thẳng. Ren NPT làm kín bằng chính sự nêm khít của các bước ren côn, tuy nhiên bắt buộc phải sử dụng thêm băng tan (PTFE tape) hoặc keo dán ren chuyên dụng để điền đầy các khe hở siêu nhỏ.

5. Nên chọn gate valve NPT bằng inox hay bằng đồng?

Chọn van đồng nếu bạn dùng cho hệ thống nước sạch dân dụng, hệ nước lạnh HVAC để tiết kiệm chi phí. Chọn van inox (304 hoặc 316) cho các hệ thống khí nén áp lực cao, hệ thống hơi nóng công nghiệp hoặc đường ống dẫn hóa chất, dung môi sinh học.

Chọn Đúng Gate Valve NPT Giúp Hệ Thống Hoạt Động Ổn Định

Việc hiểu rõ và lựa chọn chính xác gate valve NPT không chỉ giúp hệ thống đường ống của bạn đạt được độ an toàn lý tưởng mà còn tối ưu hóa thời gian thi công và chi phí bảo trì dài hạn. Một mối nối ren côn chuẩn Mỹ được lắp đặt đúng kỹ thuật sẽ triệt tiêu hoàn toàn rủi ro rò rỉ môi chất - nguyên nhân hàng đầu gây sụt áp và tổn hao năng lượng trong các nhà máy công nghiệp. Khi mua sắm vật tư, các kỹ sư và chủ đầu tư tuyệt đối không nên chọn sản phẩm chỉ dựa vào mức giá rẻ nhất, hãy ưu tiên chọn mua sản phẩm từ các nhà phân phối uy tín, có đầy đủ chứng chỉ vật liệu và catalogue thông số rõ ràng.
