Van Cân Bằng Tự Động Là Gì? Cấu Tạo, Nguyên Lý Và Cách Lựa Chọn

Bạn đã bao giờ đối mặt với tình trạng hệ thống điều hòa tại các tòa nhà cao tầng hoạt động thiếu ổn định: những khu vực gần máy bơm luôn lạnh buốt, trong khi những khu vực xa nguồn lại không đủ tải? Hay tình trạng máy bơm trung tâm tiêu hao điện năng vượt mức dự kiến do phải vận hành quá công suất để bù đắp sự thiếu hụt lưu lượng? Đây chính là những "cơn đau đầu" kinh niên do hệ thống thủy lực bị mất cân bằng, đặc biệt là trong các hệ thống HVAC vốn có lưu lượng nước biến đổi liên tục theo tải thực tế.

Nếu việc sử dụng các loại van cân bằng cơ truyền thống đòi hỏi kỹ sư phải tốn nhiều thời gian cân chỉnh thủ công – và dễ mất cân bằng ngay khi các nhánh khác thay đổi trạng thái – thì van cân bằng tự động chính là "chìa khóa" giải quyết triệt để vấn đề này. Thiết bị này không chỉ giúp duy trì lưu lượng chính xác tại mọi thời điểm mà còn là giải pháp thông minh để tối ưu hóa hiệu suất toàn hệ thống, từ đó cắt giảm đáng kể chi phí vận hành và bảo trì. Bài viết này sẽ phân tích chi tiết để giúp bạn hiểu rõ tại sao van cân bằng tự động đang trở thành tiêu chuẩn vàng trong các công trình hiện đại.

Van cân bằng tự động là gì?

Van cân bằng tự động (tên tiếng Anh là Automatic Balancing Valve) là thiết bị điều khiển dòng chảy thông minh, có khả năng tự động duy trì một lưu lượng nước thiết kế cố định thông qua việc tự điều chỉnh vị trí đĩa van dựa trên sự thay đổi của áp suất chênh lệch trong đường ống.

Khác biệt hoàn toàn với van cân bằng cơ (manual balancing valve) – vốn chỉ cho phép thiết lập một vị trí cố định và không thể "tự hiểu" khi hệ thống thay đổi – Automatic Balancing Valve hoạt động như một hệ thống phản hồi khép kín. Trong các hệ thống HVAC, nó đóng vai trò phân bổ lưu chất đồng đều đến các thiết bị cuối như AHU (Air Handling Unit) hay FCU (Fan Coil Unit), bất kể áp suất đầu vào thay đổi ra sao.

Thiết bị này được ứng dụng rộng rãi trong các hệ thống nước lạnh (chiller), hệ thống nước nóng trung tâm và các quy trình công nghiệp yêu cầu sự ổn định dòng chảy khắt khe. Việc áp dụng công nghệ tự động giúp loại bỏ hoàn toàn nhu cầu cân chỉnh thủ công (commissioning) phức tạp, giúp hệ thống luôn hoạt động ở điểm tối ưu ngay cả khi các nhánh khác trong tòa nhà thay đổi tải nhiệt.

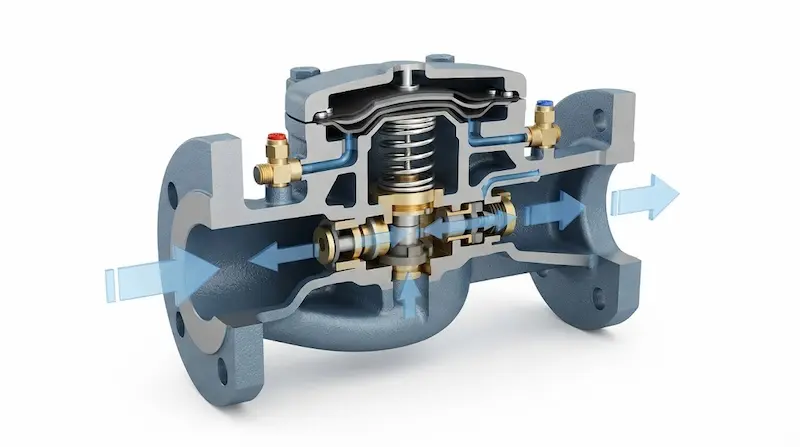

Nguyên lý hoạt động của van cân bằng tự động

Nguyên lý cốt lõi của Automatic Balancing Valve dựa trên định luật vật lý về sự cân bằng lực giữa áp suất dòng chảy và lực đàn hồi của lò xo bên trong van. Quá trình này diễn ra hoàn toàn tự chủ:

1. Biến động hệ thống: Khi một nhánh nào đó trong hệ thống đóng hoặc mở, áp suất chênh lệch (\Delta P ) trong đường ống sẽ thay đổi.

2. Phản ứng tức thì: Sự thay đổi áp suất này tác động trực tiếp lên bộ phận điều áp (thường là màng ngăn hoặc piston) nằm bên trong van.

3. Điều chỉnh tự động: Bộ phận này sẽ di chuyển đĩa van, làm tăng hoặc giảm tiết diện thông dòng để triệt tiêu phần áp suất dư thừa.

4. Duy trì lưu lượng: Kết quả là lưu lượng qua nhánh luôn được giữ ổn định ở mức thiết kế, bất kể áp suất đầu vào có dao động mạnh.

Tại sao nó giúp tiết kiệm điện? Nhờ việc tự động duy trì lưu lượng đúng nhu cầu tại mọi nhánh, máy bơm trung tâm không cần phải hoạt động quá tải để "ép" nước đến các điểm xa. Khi hệ thống được cân bằng hoàn hảo, máy bơm sẽ vận hành ở mức áp suất thấp hơn, giảm đáng kể tiêu thụ năng lượng điện (thường tiết kiệm từ 10-20%) và kéo dài đáng kể tuổi thọ cho các thiết bị cơ điện.

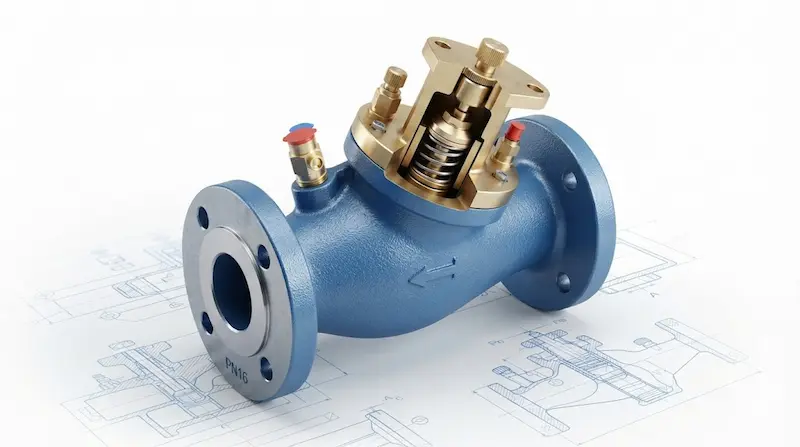

Cấu tạo của van cân bằng tự động

Để đạt được khả năng "tự tư duy" thủy lực, Automatic Balancing Valve được cấu thành từ các bộ phận có độ chính xác cơ khí cao:

• Body (Thân van): Thường bằng gang dẻo hoặc đồng đúc, chịu được áp suất vận hành lớn (PN16, PN25).

• Cartridge (Lõi điều khiển): Đây là "trái tim" của van, nơi chứa các cơ cấu điều khiển lưu lượng.

• Spring (Lò xo): Tạo lực đối kháng với áp suất, giúp van luôn quay về trạng thái cân bằng.

• Diaphragm (Màng ngăn): Nhận diện sự thay đổi áp suất chênh lệch để kích hoạt lõi van.

• Valve Seat (Đế van): Đảm bảo độ kín tuyệt đối khi van điều tiết.

• Measuring Ports (Cổng đo): Cho phép kỹ thuật viên đo đạc áp suất thực tế để kiểm tra hiệu năng.

• Pilot Tube (Ống dẫn áp): (Ở một số loại van cao cấp) giúp truyền tín hiệu áp suất chính xác hơn cho bộ điều khiển.

Vật liệu các bộ phận này thường là Inox chống ăn mòn (như thép không gỉ 304/316) để đảm bảo độ nhạy của lò xo và màng ngăn không bị suy giảm theo thời gian.

Phân loại van cân bằng tự động

Van cân bằng lưu lượng cố định (PICV)

Đây là dòng van tích hợp cả tính năng cân bằng và điều khiển.

• Ưu điểm: Độ chính xác cực cao, tiết kiệm không gian lắp đặt.

• Nhược điểm: Chi phí đầu tư ban đầu cao nhất.

• Ứng dụng: Các hệ thống AHU/FCU hiện đại cần kiểm soát nhiệt độ chính xác.

Van cân bằng áp suất chênh lệch

Tự động duy trì \Delta P không đổi giữa hai đầu nhánh ống.

• Ưu điểm: Giảm nhiễu dòng chảy, bảo vệ van điều khiển phía sau.

• Nhược điểm: Cần tính toán kỹ dải áp suất làm việc.

• Ứng dụng: Hệ thống đường ống cấp nước trục đứng (risers).

Van kết hợp điều khiển

Là dạng van tích hợp bộ truyền động (actuator) để nhận tín hiệu từ BMS (Hệ thống quản lý tòa nhà).

• Ưu điểm: Phản ứng linh hoạt với yêu cầu thay đổi tải nhiệt.

• Nhược điểm: Yêu cầu tích hợp hệ thống điều khiển thông minh.

• Ứng dụng: Tòa nhà thông minh, trung tâm thương mại cao cấp.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn Automatic Balancing Valve cho dự án, các kỹ sư cần đặc biệt lưu ý:

• Dải kích thước: Từ DN15 đến DN300, phù hợp với mọi quy mô từ hộ gia đình đến nhà máy công nghiệp.

• Áp suất làm việc: Tối thiểu phải là PN16 (16 bar) hoặc PN25 (25 bar) tùy yêu cầu tòa nhà.

• Lưu lượng thiết kế (Flow rate): Thông số quyết định khả năng đáp ứng tải của van.

• Chênh áp làm việc (Operating $\Delta P$ ): Dải áp suất mà tại đó van hoạt động chính xác nhất.

• Tiêu chuẩn vật liệu: Gang cầu cho hệ thống nước, đồng cho hệ thống nhỏ, inox cho môi trường hóa chất.

• Kết nối: Ren hoặc mặt bích (Flanged) theo tiêu chuẩn DIN, ANSI hoặc JIS để đảm bảo đồng bộ với đường ống hiện hữu.

So sánh Automatic Balancing Valve và van cân bằng cơ

Sự vượt trội của loại van tự động nằm ở khả năng "thích nghi". Trong khi van cơ sẽ trở nên lạc hậu ngay khi cấu trúc hệ thống thay đổi, thì van tự động vẫn làm việc bền bỉ và chính xác.

Vì sao nên sử dụng van cân bằng tự động?

Việc trang bị Automatic Balancing Valve không chỉ là một khoản đầu tư cơ khí, mà là chiến lược tiết kiệm tài chính dài hạn:

1. Duy trì lưu lượng ổn định: Hệ thống luôn hoạt động đúng công suất thiết kế.

2. Tối ưu hiệu suất Chiller: Giảm tình trạng "nước về lạnh" (low delta T syndrome), nâng cao hiệu suất làm lạnh.

3. Cân bằng hệ thống tức thì: Mọi thay đổi trong hệ thống đều được bù trừ ngay lập tức.

4. Giảm tiếng ồn: Nhờ kiểm soát được áp lực và lưu lượng, hiện tượng rung ống và tiếng ồn thủy lực được triệt tiêu đáng kể.

5. Tăng tuổi thọ: Máy bơm không phải chịu tải đột biến, giúp tăng tuổi thọ toàn bộ đường ống và van khóa liên quan.

Automatic Balancing Valve được sử dụng ở đâu?

Các công trình hiện đại đều ưu tiên dòng van này tại:

• Hệ thống HVAC: Chiller plants, các dàn AHU và FCU tại văn phòng.

• Bệnh viện: Nơi yêu cầu kiểm soát nhiệt độ và lưu lượng cực kỳ nghiêm ngặt.

• Khách sạn & Chung cư: Đảm bảo mỗi phòng đều nhận được lượng nước lạnh/nóng như nhau.

• Trung tâm thương mại: Hệ thống điều hòa biến đổi tải theo lượng khách hàng.

• Nhà máy sản xuất: Hệ thống làm mát khuôn mẫu hoặc dây chuyền sản xuất nhạy cảm với nhiệt độ.

Sai lầm thường gặp khi lựa chọn Automatic Balancing Valve

1. Sai lưu lượng thiết kế: Chọn van có dải lưu lượng không trùng khớp với tính toán, khiến van mất khả năng điều tiết.

2. Bỏ qua dải chênh áp (\Delta P ): Van sẽ "đứng im" hoặc đóng hoàn toàn nếu áp suất thực tế nằm ngoài dải hoạt động của nó.

3. Chọn sai vật liệu: Sử dụng van gang cho môi trường nước có tính axit/ăn mòn cao mà không có lớp bảo vệ.

4. Không tính đến việc lắp đặt: Lắp đặt ở vị trí quá chật hẹp, gây khó khăn cho việc bảo trì hoặc vệ sinh lõi van (cartridge) sau này.

Hậu quả là hệ thống vận hành không đúng ý đồ thiết kế, lãng phí năng lượng nghiêm trọng và thường xuyên phát sinh sự cố kỹ thuật.

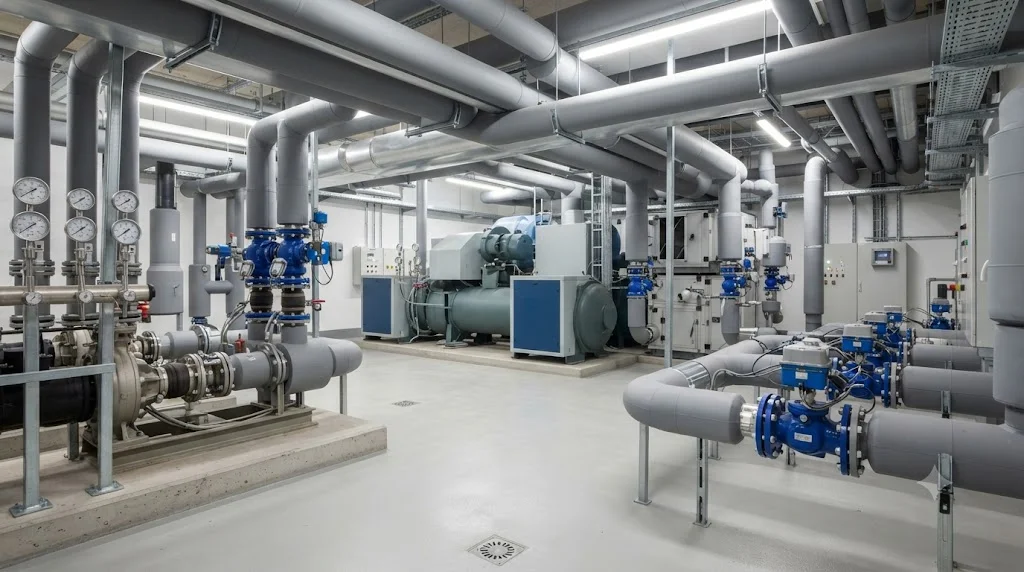

Checklist lựa chọn và Hướng dẫn lắp đặt

Checklist lựa chọn:

•  Xác định chính xác lưu lượng (m³/h) cần thiết.

•  Tính toán chênh áp tối thiểu và tối đa tại vị trí lắp đặt.

•  Lựa chọn vật liệu phù hợp với môi chất.

•  Chọn kiểu kết nối (ren/bích) tương thích.

•  Ưu tiên thương hiệu có thông số kỹ thuật rõ ràng, đạt chuẩn quốc tế.

Hướng dẫn lắp đặt:

1. Hướng dòng chảy: Luôn lắp theo đúng mũi tên in trên thân van.

2. Đoạn ống thẳng: Cố gắng bố trí đoạn ống thẳng trước và sau van để ổn định dòng chảy.

3. Vệ sinh: Xả sạch rác, bavia trong đường ống trước khi lắp van vào để tránh kẹt lõi van.

4. Kiểm tra: Sau khi lắp, kiểm tra áp suất tại các cổng đo để đảm bảo van nằm trong dải làm việc.

Câu hỏi thường gặp

Van cân bằng tự động có cần cân chỉnh thủ công không?

 Không, thiết bị này tự điều chỉnh dựa trên áp suất hệ thống.

Automatic Balancing Valve có tiết kiệm điện không?

 Có, bằng cách giữ lưu lượng tối ưu, giảm tải đáng kể cho máy bơm.

Có thể thay thế van cân bằng cơ không?

 Hoàn toàn có thể, việc thay thế sẽ giúp hệ thống vận hành trơn tru hơn nhiều.

Bao lâu cần bảo trì?

 Nên kiểm tra lõi van (cartridge) sau mỗi 2-3 năm, đặc biệt nếu nước trong hệ thống không sạch.

Kết luận và CTA

Van cân bằng tự động chính là lời giải hoàn hảo cho bài toán vận hành hệ thống thủy lực phức tạp trong kỷ nguyên mới. Việc đầu tư vào thiết bị này không chỉ giúp bạn giảm bớt gánh nặng về quản lý vận hành, loại bỏ thời gian cân chỉnh thủ công mà còn trực tiếp tối ưu hóa chi phí năng lượng và bảo vệ toàn bộ hệ thống cơ điện của công trình. Để hệ thống HVAC của bạn luôn vận hành như một "cỗ máy đồng bộ", việc chọn đúng giải pháp van tự động là bước đi quan trọng nhất.
